Бак для бани с теплообменником – эта конструкция позволяет не только открыть поры кожи и удалить шлаки из организма, но и отмыть тело до характерного скрипа. Простая деталь, которую можно приобрести вместе с печью или сделать ее своими руками при опыте выполнения сварочных работ и небольших затратах на покупку материалов.
Назначение
Для получения горячей воды в помывочной вашего банного комплекса разработано несколько видов конструкций, работающих на различных видах топлива. Но самый недорогой – это установка нагревательного бака на каменку и получение горячей воды совместно с обогревом парной.
Преимущества такого устройства обусловлено не только снижением цены затрат на горячую воду при нагреве ее газом или электричеством. Такая конструкция позволяет избежать рисков пожаров и поражения электротоком при использовании этих видов топлива.
Особенно востребованы автономные системы нагревания воды для дачных участков и домовладений в местах с не подведенным природным газом. В этом случае такие баки можно использовать для подогрева воды и для хозяйственных нужд. Главное – правильно выбрать подходящий по объему и типу установки бак и правильно его установить.
Виды
Встроенные баки подразделяются на три подгруппы по способу и месту их установки:
- традиционные – встроенные баки для горячей воды,
- современные, мобильные конструкции – выносные емкости, которые можно устанавливать в помывочной, экономя место в парилке,
- конструкции, которые устанавливаются на трубу дымохода.
Разберем подробнее устройство, достоинства и недостатки каждого нагревательного прибора.
Встроенный
Такие баки изготавливаются в процессе конструирования каменки для бани. Бачок необходимого объема, размера и формы врезается в верхней части печки, рядом с сеткой для укладки камней, или даже утопленным в каменке. В этом случае вода быстро нагревается и позволяет быстро использовать ее в хозяйственных нуждах, а 2-3 порцию воды для помывки людей. Может изготавливаться из различных материалов.
Лучший вариант – чугунная емкость. Она обладает повышенной теплопроводностью и способна аккумулировать тепло и постепенно охлаждаться при потухшей печке.
Преимущества и недостатки
Среди достоинств выделяют:
- быстрый нагрев можно считать и достоинством и недостатком. Не успев, попарится, вам придется сливать несколько объемов бака, чтобы не допускать кипения воды долгое время,
- конструкция печи и нагревательного бака выполняется как целый, неразъемный агрегат. Это можно считать и достоинством такой печи занимается меньше пространства в парной, но и недостатком. Горячую воду придется отбирать прямо в парной и только затем отправляться в помывочную,
- возможность дополнительного накопления тепла и отдачи его не только воде, но и камням, при полной обкладке ими бака.
Один бесспорный недостаток такой конструкции – прямой контакт донышка и стенок бачка с открытым огнем и высокой температурой в топочном отделении. Потребуется использовать для изготовления дна толстый металл, лучше чугун, но это увеличивает стоимость бака.
Выносной

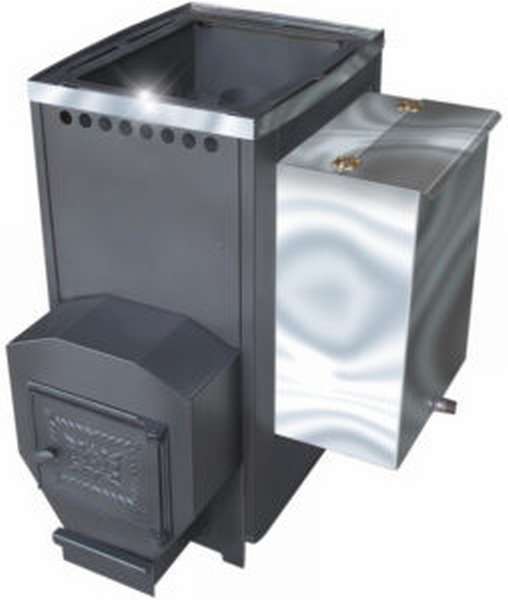

Это современный и оптимальный способ обустройства бани устройства для нагрева воды. Выносной бак для бани с теплообменником устанавливается в помывочной и соединяется с теплообменником медной или латунной трубой позволяет не только избежать ожогов при переносе кипятка из парилки, но и экономит средства и материалы при его самостоятельном изготовлении.
Теплообменник в виде змеевика или другой формы расположен в печи, холодная вода поступает в него снизу и, нагреваясь, выходит в верхней части теплообменника и поступает самотеком в накопительный бак.
Преимущества и недостатки
К достоинствам относится:
- возможность выноса емкости в другое помещение, непосредственно в помывочную,
- система подачи горячей воды становится мобильной, появляется возможность легко переставить емкость в другое место,
- вода в баке нагревается постепенно, используется система замены охлажденной воды горячей и вытеснения холодной в устройство теплообменника.
Единственный недостаток этой схемы – возможность получения ожогов, при касании сильно разогретого бачка и труб.
Бак на трубе
Этот способ используется при постоянном использовании горячей воды для хозяйственных нужд и для душа. Вода будет сохранять тепло долгое время даже после прогорания дров, теплый воздух, постепенно выходит в дымоход и нагревает воду в баке. Температура нагретого воздуха достигает 5000-6000. Бак должен надежно крепиться на стену, для снятия нагрузки с трубы вытяжки.
Преимущества и недостатки
К недостаткам таких баков относится несколько пунктов:
- в местах соединения бака с трубой дымохода может проявляться коррозия, особенно при использовании простых сталей,
- недопустимо заполнять бачок после прогрева печи, эту операцию проводят только при не работающей каменки. В противном случае герметичность сварных швов может нарушаться. Металл закаливается и становится хрупким,
- высокие температуры приводят к выгоранию металла и сокращают срок службы устройства.
К преимуществам такого способа нагрева воды в бане относятся:
- не требуется дополнительный источник тепла, вода нагревается от температуры газа, выходящего в атмосферу,
- время нагрева парной и воды не зависят друг от друга,
- В местах установки бака трубы дымохода не подвергаются воздействию высоких температур, постоянно охлаждаясь водой.
Материал
Бак для банной печи с теплообменником и баком для воды изготавливаются из нескольких материалов. От выбора металла, зависит цена такого устройства.
Сталь
Налажен выпуск недорогих стальных баков с нанесенным слоем защитной эмали. Даже при незначительных ударах эмаль отслаивается от основного металла. Такие места быстро разъедаются коррозией под действием высокой температуры, поэтому срок службы напрямую зависит от бережного отношения к таким устройствам, особенно на этапе установки.
Чугун
Отличный вариант, с высокими показателями по накоплению и низком уровне теплоотдачи. Вода в таких емкостях не теряет температуру долгое время даже при не горящих дровах в печи. Для этого материала не страшна ржавчина, накипь и деформация при сильном разогреве. Но такие баки редко производятся, а если их и обнаружить, то цена на такую емкость будет очень высокой.
Нержавейка
Наиболее востребованный материал для изготовления выносных бачков для печи в бане. Материал не подвержен деформациям при высоких температурах, не боится коррозии и намного дешевле чугуна. Единственный минус для домашних мастеров – для сварки потребуется иметь или взять в аренду полуавтомат для сварки в инертном газе (аргоне). Не каждый мастер сможет качественно выполнить такой шов.
Как изготовить выносной бак своими руками?
Бак для печи с теплообменником сделать несложно. Его можно сделать из отрезка трубы большого сечения или из листового материала. Единственная загвоздка – это выбор материала для изготовления. Нержавейка, это конечно хороший материал, но его цена намного превышает стоимость горячекатаной стали и жаропрочной грунтовки в несколько раз. Дополнительно придется заплатить за аренду аппарата и заправку аргона.
Поэтому разберем техпроцесс изготовления бачка из обычной стали и нанесением слоя защитной грунтовки. Делаем бак выносного типа с размерами:
- высота – 600 мм,
- ширина 500 мм,
- глубина – 250 мм.
- объем бака – 0,75 м3.
Материалы и инструменты
Для работы потребуется приготовить:
- сварочный аппарат со средствами защиты и одежды сварщика,
- болгарку с отрезными кругами. Для шлифовки поверхностей потребуется купить 1 зачистной круг,
- набор слесарного инструмента,
- дрель и набор сверел,
- надежные дюбеля для крепления бачка на стену,
- 2 запорных и 1 водоразборный кран, диаметром ¾ дюйма и 3 патрубка для вваривания в бак,
- 2 петельки для крепления крышки и ручка для нее,
- растворитель, жаростойкая грунтовка, кисть.
Из листа, толщиной 3 мм болгаркой вырезаем заготовки:
- дно – 500/250 мм,
- крышка – 500/250 мм,
- боковинки – 250/600 мм,
- перед и задняя часть – 494/600 мм.
Пошаговая инструкция
Для сборки потребуется ответственно и внимательно отнестись ко всем работам, но особенно к сварке. Конструкция должна получиться герметичной, поэтому спешить не нужно, потребуется выполнить 2 шва. Для сборки выполняем работу в следующей последовательности:
- На донышко, заподлицо устанавливаем боковинки и прихватываем в нескольких местах.
- Стыкуем с боковинами и дном переднюю и заднюю часть емкости. Они вставляются между боковинками и прихватываются к ним и ко дну.
- Нельзя допускать перекосов и щелей, поэтому брак при резке болгаркой деталей придется стачивать. Проверяем правильность сборки коробки, у нас лицевая и задняя части должны быть утоплены и выставлены заподлицо с боковыми деталями. Проверяем диагональ коробки вверху, устраняем перекосы.
- После этого можно приступать к обварке коробки с наружной стороны. Не рекомендуем выставлять большой ток и торопиться. Только соблюдая все рекомендации по силе току, указанные на упаковке с электродами можно добиться качества шва.
- После прохождения первого, корневого шва, оббиваем шлак и накладываем 2 шов.
- На крышку привариваем петельки, устанавливаем ее и варим петли на корпусе емкости. Теперь можно прихватить ручку.
- Размечаем и сверлим на тыльной стороне 2 отверстия под саморезы крепления.
- В донышке, в удобном месте сваркой прожигаем отверстие под патрубок водоразборного крана и обвариваем его в нижнем положении. На расстоянии от верха и низа на боковинке прожигаем отверстия для установки патрубков подачи горячей воды и оттока охлажденной в теплообменник. Привариваем трубки.
- Зачищаем болгаркой швы и заусеницы, в труднодоступных местах лучше использовать напильник.
- Заполняем бак водой и проверяем качество швов. При свищах и даже небольших запотеваниях шва, эти места повторно проваривают, предварительно слив воду. Эту операцию потребуется проводить до полного устранения мест протекания швов.
- Обезжириваем поверхности и после высыхания растворителя наносим слой жаропрочной грунтовки с внутренней и наружной стороны.
- После высыхания краски можно прикрутить краны и переходить к монтажу выносного бака для бани в помывочной.
Как установить?
Работы ведутся в несколько этапов:
- Необходимо выбрать место для монтажа. Не рекомендуется навешивать бак с горячей водой непосредственно на деревянную поверхность стены. Сначала потребуется закрепить слой теплоизоляции. Можно наклеить лист пенопласта и поверх его, разметив места крепления саморезов, просверлить отверстия меньшим сверлом.
- Закрепляем емкость и приступаем к разметке и сверловке отверстий для подвода труб от теплообменника. Потребуется большое сверло, но сверлить лучше в несколько проходов, начиная с маленького размера, постепенно доведя отверстие до необходимого диаметра.
- Соединяем трубы с кранами. Труба подводки горячей воды должна подходить от верхнего патрубка теплообменника, а трубопровод охлажденной воды должен располагаться снизу. Можно использовать металлопластиковые трубы, хотя специалисты рекомендуют устанавливать подводку из медной трубы, но она очень дорогая.
После всех этих операций можно выполнить пробный запуск системы нагрева воды, но первый кипяток лучше не использовать для помывки. А уж затем собирайте всех родных и друзей и отправляйтесь в парную наслаждаться горячим паром в парилке и горячей водой в вашей помывочной или душевой.
