Инструкция по изготовлению русской печи с подтопком своими руками

Кирпичная русская печь в отличие от большинства современных отопительных устройств обеспечивает в помещении комфортную температуру и уровень влажности в автономном режиме. Поэтому она остаётся самым распространённым средством для отопления загородных домов, коттеджей, дач, расположенных в удалении от инженерных коммуникаций.

Устройство русской печи с подтопком

Существует много вариантов конструкций русской печи, но всегда её составляющими элементами являются отопительно — варочные отделы, духовка и хотя бы небольших размеров лежанка.

Современная русская печь дополнительно оборудуется подтопком (дополнительной топочной камерой), благодаря которому она быстрее нагревается и отдаёт в помещение большее количества тепла. Им также можно воспользоваться для приготовления пищи в тёплое время года, когда нет необходимости прогревать всю печь.

Устройство русской печи с подтопком:

  • Фундамента. Для его сооружения применяют камень, кирпич или бетон.

  • Подпечья — полости в нижней части печи, где сушат дрова на запас.

  • Холодной печурки — углубления, в которой можно хранить кухонную утварь.

  • Шестка — ровный горизонтальный участок перед входным отверстием в горнило. Приготовленные блюда, оставленные на шестке, дольше остаются в горячем состоянии. У некоторых моделей печей на этом месте устанавливается варочная плита.

  • Пода — днища горнила или варочной камеры. Располагается к шестку под небольшим углом, который способствует более лёгкому передвижению тяжёлым чугункам.

  • Загнётки — переходной плоскости между шестком и подом.

  • Варочной камеры или горнила — полости внутри печи, предназначенной для закладки дров и размещения посуды из жаростойкого материала для приготовления пищи. У потолка горнила, как и у пода, имеется уклон к входу.

  • Перетрубья — полости над шестком, где собирается дым. Является основанием дымоотводного канала.

  • Самаварника (душника) — узкого канала, входящего в дымовую трубу. Ранее к нему подсоединяли трубу самовара. В современных моделях русских печек душник устраивается редко.

  • Дымохода вертикального канала над шестком, предназначенного для отвода продуктов сгорания топлива в атмосферу.

  • Распушки — расширенного сегмента дымохода, находящейся близко к потолку.

  • Вьюшки — небольшого окошка с дверцей, предназначенной для полного перекрытия дымохода. Через неё есть доступ к задвижке, которая используется для регулировки тяги в печи.

  • Заслонки — толстого листа стали с хорошо обработанными краями и ручкой. Служит дверкой для входного отверстия горнила.

  • Колосников — чугунных решёток, установленных между топливной камерой и поддувалом.

  • Лежанки — большой горизонтальной плоскости, расположенной сзади дымовой трубы. Под нею находятся каналы с циркулирующими потоками горячего воздуха, поэтому во время топки русской печи она всегда тёплая, а если перекрыть нужную задвижку, то будет сохранять тепло долгий период времени.

Инструкция по изготовлению русской печи с подтопком своими руками

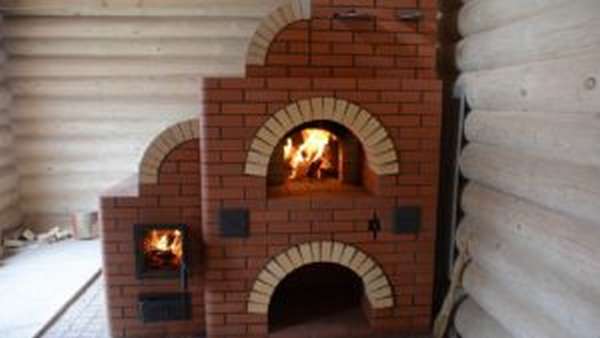

Русская печь с подткопком (справа)

Инструкция по изготовлению русской печи с подтопком своими руками

Пример 2 (подтопок внизу, справа)

Подготовка материалов и инструментов

Для возведения русской печи с подтопком своими руками нужно заранее заготовить в полном объёме стройматериалы, инструменты, подсобный инвентарь, а также фасонные детали из чугуна и стали.

Материалы

Для конструкции русской печи традиционной формы и габаритов: высотой 1,9 — 2,0 м, шириной 1,6 м и длиной 2,38 м потребуется:

Наименование материала или фасонной детали

Единица измерения

Количество

Закалённый красный кирпич М 200

Тыс. шт.

1,75

Шамотный огнестойкий кирпич

Тыс. шт.

0,23

Глина жирная

кг

250

Речной песок

кг

300

Варочная плита с двумя комфорками 40х70 см

шт.

1

Решётка колосниковая 20х28 см

шт.

2

Решётка колосниковая 25х38 см

шт.

1

Дверца топочная 25х21 см

шт.

1

Дверца топочная 25х18 см

шт.

1

Дверца прочистная13х13 см

шт.

2

Дверца поддувальная 25х15 см

шт.

1

Дымовая задвижка 18х26 см

шт.

1

Заслонка 38х45 см

шт.

1

Бак водогрейный 28х12х50 см

шт.

1

Уголок стальной 5х60х60 мм

м

1,5

Полоса стальная 5х50 мм

м

20-25

Лист стальной толщиной 5х50х50 мм

шт.

1

Русская печь с подтопком является довольно массивной конструкцией и требует надёжной опоры. При расчёте её габаритов учитывают не только вес и размеры печи, но и почвенный состав, уровень грунтовых вод в зоне будущего котлована. Опора в форме прямоугольной плиты должен быть шире основной конструкции на 10-15 см в каждую сторону, а глубина в зависимости от особенностей грунта составлять 50 — 80 см.

Бетон можно приобрести в готовом виде, но дешевле будет выполнить замес самостоятельно. Для сооружения монолитной фундаментной плиты 1,7х2,5 м и толщиной 0,6 м нужно приобрести:

  • щебень — 4,2 м3 (0,7м3 — для подстилающего слоя и 3,5 м3 в бетон),

  • песок — 3,5 м3 (0,43 м3 — подстилающий слой и 3 м3 — в бетонный раствор),

  • цемент М400 — 0,66т(13 мешков),

  • арматуру диаметром 8÷10 мм — 85 м (53 кг),

  • доску для опалубки толщиной 40 мм — 0,2 м3,

  • рубероид — 9 м2,

  • полиэтиленовую плёнку — 5- 6 м2.

Инструменты

В стандартный набор печника должен состоять из:

  1. Кельмы (мастерка) — применяется для забора кладочной смеси из ёмкости и распределения её по поверхностям кирпича. Кельмой также в процессе кладки русской печи очищают лишний раствор, выступивший за пределы шва.
  2. Молотка кирки — раскалывают и обтёсывают кирпичные блоки для подгонки отдельных сегментов кладки или придание им определённой конфигурации.
  3. Расшивки — специального инструмента для оформления линии швов.
  4. Шнура — причалки контролируют прямолинейность рядов и перпендикулярность стен, но чаще мастера выполняют эту работу отвесом и строительным уровнем.
  5. Порядовки — необходима для выравнивания по толщине горизонтальных швов.
  6. Отвеса — приспособления для проверки вертикальности стенок.
  7. Строительного уровня — инструмента для контролирования ровности каждого ряда.
  8. Правила — применяется для создания гладкой плоскости сверху фундаментной конструкции.
  9. Лопаты и двух ёмкостей для изготовления бетона и раствора.
  10. Мерной планки — для измерения толщины шва.

Подготовительные работы

Подготовительных этапы:

  1. разработка детального чертежа основной конструкции,
  2. приготовление бетонной смеси, раствора для кладки,
  3. возведения фундамента.

Схема русской печи с подтопком

Схему русской печи можно разработать самостоятельно или скачать с интернета. На рисунке 1 изображена схема печи с лежанкой и подтопком (внизу), способная обогреть помещение площадью до 60 кв. м.

Инструкция по изготовлению русской печи с подтопком своими руками

Рис. 1

Места установки печной гарнитуры наглядно показывает рисунок 2:

Инструкция по изготовлению русской печи с подтопком своими руками

Рис. 2

Приготовление раствора для кладки

Чтобы при эксплуатации печи, продукты горения не попадали в помещение, кладка должна проводиться с применением качественного и жаростойкого раствора. В качестве основного ингредиента в его состав вводят жирную глину, которая обеспечит эластичность и не позволит растрескиваться при высыхании.

Приобретённую глину необходимо очистить от мусора, камешек и различных примесей. Затем её следует замочить в ёмкости с водой на 24 часа. Набухшую глину пропустить через прочную металлическую сетку с размером ячеек не более 5 мм. Таким способом можно добиться однородности из глиняной массы и избавить её от мелких включений.

Если песок куплен сеянный в мешка, то нет проблем. А если материал привезён автосамосвалом напрямую из карьера, то его также следует хорошо просеять.

Подобрать правильные пропорции можно опытным путём: смешать небольшое количество ингредиентов в нескольких вариантах и изготовить лепёшки толщиной в 1 см. После того, как лепёшки подсохнут, проверить на наличие трещин. В которой из них трещин окажется меньшее количество, такие пропорции ингредиентов и взять за основу при замесе всей массы раствора.

Изготовление фундамента

Устройство фундамента русской печи выполняют в следующем порядке:

  • отрывка котлована,
  • уплотнение основания котлована,
  • отсыпка подстилающего слоя из щебня толщиной 15 см с послойным уплотнением,
  • устройство песчаной подушки толщиной 10 см с поливом водой и тщательным уплотнением,
  • монтаж опалубки. Чтобы влага не уходила из бетонной смеси, стенки опалубки изнутри котлована нужно обшить полотнами полиэтиленовой плёнки внахлёст на стыках размером 15 — 20 см,
  • вязка каркаса из арматуры,
  • заливка бетонного раствора.

После того, как бетон застынет и наберёт прочность, опалубку демонтируют и выполняют гидроизоляционные мероприятия: обмазывают боковые стенки битумной мастикой, верхнюю плоскость застилают двумя слоями рубероида.

Порядок кладки и порядовка

Кладку русской печи выполняют, взяв за основу порядовку:

Инструкция по изготовлению русской печи с подтопком своими руками

№ ряда Порядовка кладки русской печи с подтопком
1 Кирпич кладут всплошную: вначале образуют внешний периметр, а затем заполняют внутреннюю часть
2 Формируют основания прочистных каналов, стенок печи, зольника
3 Повторяется кладка второго ряда, с той разницей, что швы перекрываются целыми блоками. Закрепляют в кладке дверцы поддувала и прочистной камеры. Для этого используют стальную проволоку, один конец которой крепят к дверным коробкам, а другой закладывают в шов между кирпичом
4 Полностью повторяет рисунок третьего ряда (в перевязку)
5 Продолжение формирование каналов, укладка колосниковой решётки и установка топочной дверцы
6 Выкладка топки шамотным кирпичом и монтаж водонагревателя
7,8,9,10 Повторяет рисунок шестого ряда
11 Топку печи обрамляют уголком и монтируют варочную плиту
12,13,14 Формирование камеры горнила и основание дымохода
15,16, 17 Формирование камеры горнила, наращивание канала дымохода
18 Формирование арочного свода горнила
19, 20 Наращивание стен печи
21,22 Формирование перекрытия, начало сужения перетрубья
23 В дымоход устанавливают прочистную дверцу
24 Монтаж задвижки для регулировки тяги
25,26 Перекрывают пространство над заслонкой
27, 28, 29 Объединяют перетрубье с каналом дымовой трубы
30,31,32 Формируют дымоотводной канал печи

Инструкция по изготовлению русской печи с подтопком своими руками

Пример готовой конструкции

Инструкция по изготовлению русской печи с подтопком своими руками

Пример 2

Вывод

Если кладка выполнена правильно, используется качественное топливо, то русская печь станет верным помощником во многих случаях и создаст самобытный неповторимый интерьер в доме.
