Здравствуйте, уважаемый читатель! Металлопластиковые трубы для теплого пола остаются и сегодня востребованными в силу своих выдающихся характеристик и наилучшего соотношения цены и качества. Рассмотрим преимущества и недостатки этих изделий, основные их типы, как правильно смонтировать напольную систему отопления.
Характеристики труб из металлопластика

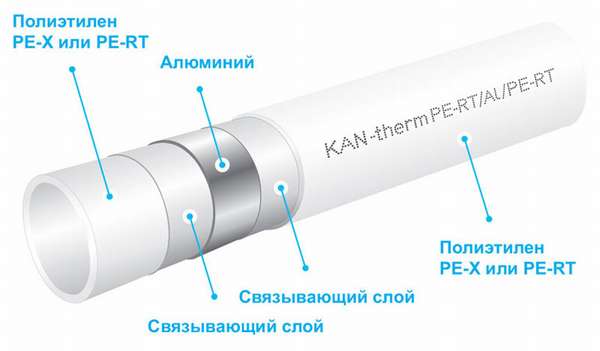

Высокие потребительские свойства этого вида обусловлены многослойным строением материала. Его структура содержит пять слоев: несущий внутренний и внешний защитный слои из полимера, между которыми на клеевых прослойках встроен алюминиевый сердечник (на фото).
Каждый слой выполняет свои функции, определяющие параметры продукции.
Основными характеристиками металлопластиковых отводов являются следующие:
- Температура эксплуатации. Максимальное значение для металлопластика равняется 110 градусам, в то время как для водяных полов эта величина составляет 40 градусов.
- Рабочее давление. Металлопласт способен выдерживать при 95 нагрузку в 10 атмосфер (примерно 10 бар). Предельный показатель для напольного отопления – 6 бар.
- Минимальный радиус изгиба. Для ручного способа он составляет 80 мм, с использованием инструмента – 45 мм.
- Проходимость, измеряемая внутренним сечением.
Плюсы и минусы
Потребители и профессиональные мастера к достоинствам металлопластиковых каналов относят:
- Хорошую устойчивость к высоким температурам, следствием чего и стало их использование в водяных полах.
- Легкость и удобство монтажа, с ними проще работать.
- Пластичность материала, способность сохранять заданную форму, трубы легко гнуть даже руками, что позволяет укладывать их различными конфигурациями.
- Устойчивость ко всем видам коррозии.
- Гораздо меньшее линейное удлинение.
- Отсутствие кислородной диффузии.
К недостаткам относят:
- Разницу в коэффициенте теплового расширения у полиэтилена и алюминия, что со временем приводит к расслоению каналов.
- Значительный радиус изгиба, из-за чего при неаккуратном монтаже случаются заломы.
- Ослабление фитинговых соединений из-за регулярных колебаний температуры среды.
Срок службы
Производители рекламируют срок службы металлопласта не менее 50 лет. Однако по отзывам мастеров в интернете, отводы из этого материала нередко рвутся уже через 10 лет. Причиной могут быть некачественная самопальная труба, нарушения правил эксплуатации.
В то же время, следует отметить, что с каждым годом технологии производства металлополимера совершенствуются, появляются новые материалы, оборудование.
Виды
В конструкциях водяных полов применяются различные виды трубных изделий: стальные, медные, полипропиленовые, из нержавеющей стали, из полиэтилена. Сегодня трубы из металлопласта и REX (сшитый полиэтилен) опередили соперников и соперничают между собой. Какие из них лучше, выбирает потребитель исходя из своих интересов и финансовых возможностей.
Эксплуатационные качества металлопластовых труб определяют следующие составляющие:
- Тип полимера для основного и защитного слоев.
- Толщина алюминиевого армирующего слоя.
- Типоразмер изделий.
Эти параметры и отличают сегодня изделия на рынке.
Из полимерных материалов в современных моделях зарекомендовал себя сшитый полиэтилен PEX и его разновидности – PEX-A, PEX-B, PEX-C, PEX-D. Преимущество пекса – высокая прочность и способность возвращать начальную форму после незначительной деформации.
Другой полимер – PE-RT. Он отличается термостойкостью, переносит температуру до +124С. Соединять отводы можно как фитингами, так и сваркой, что более надежно.
Изделия с применением ПНД (полиэтилена низкого давления) мало пригодны для напольного отопления: при t 70° они деформируются.
Советы по выбору
При подборе материала учитывают следующие факторы.
- Размер бюджета, выделяемого на сооружение водяного пола. Надо учитывать, что для данного проекта труб потребуется гораздо больше, чем на отопительную систему в доме. На площадь 20 м2 потребуется как минимум бухта из 100 погонных метра металлопласта.
- Удобство в проведении монтажа. С изделиями, которые легче гнуть, быстрее и проще соединять, меньше риска получить залом и больше шансов сделать надежную систему.
- Прочность, эластичность и теплопроводность труб определяет толщина алюминиевого сердечника. Чем он толще, тем жестче разводка. Для самостоятельного монтажа лучше выбрать изделия с армированным слоем 0,15-0,2 мм.
- Для устройства водяного пола приобретают отводы внутренним диаметром 16 или 20 мм.
Примерная цена
Реализуются металлополимерные трубы в отрезах и бухтах. Стоимость определяется качеством полимера, размером сечения и производителем.
Так, металлопластиковые изделия итальянской фирмы ICMA – 16*2 мм (PE/AL/PE-RT) стоят 33 рубля за метр. Продукцию Valtec (Россия) 16*2 мм с PEX-В можно приобрести за 60 рублей. Отводы итальянской компании Юни-Фит PEX-b/PEX-c размером 20*2 мм обойдутся в 175 рублей.
Сколько трубы потребуется для теплого пола
Чтобы рассчитать объем материала, определяют необходимую мощность обогрева конкретных площадей, подходящую схему монтажа, шаг укладки. Для расчета берется за основу устоявшийся показатель: на 1 м2 помещается 5 м труб. Нужное количество погонных метров вычисляется по формуле:
L = S/N x 1,1
Здесь: S – площадь покрытия, N – шаг укладки, 1,1 – запас на отходы.
Сюда же прибавляют длину подключения к коллектору.
Так, для комнаты 12 кв. м при шаге укладки 0,15 м и длиной от пола до коллектора 3 м, получим:
12:0,151,1 +(32) = 94 м.
Калькулятор расчета
На сайтах производителей, в учебных видеороликах можно воспользоваться программами онлайн калькуляторов. Достаточно ввести исходные данные – площадь помещения, шаг укладки, желаемую температуру в помещении, тип стяжки, утеплителя, вид и типоразмеры труб – и программа выдаст расчетную мощность теплового потока в ватах с одного квадратного метра. Изменяя шаг укладки, виды труб можно определить оптимальную величину теплового потока.
Уже исходя от рассчитанной теплоотдачи, высчитывают количество необходимого материала. Как правило, при шаге 200 мм на один квадратный метр укладывается 5 метров трубы.
Способы соединения труб из металлопластика
Соединительный монтаж металлопластовых отводов исполняется с помощью двух типов фитингов:
- Компрессионных.
- Прессовых.
При укладке гибких труб они в основном не требуются. Но при подсоединении к коллекторам и ряде других случаев без них не обойтись.
Компрессионный способ горазда проще, не требует инструментов, кроме разводного ключа.
Пресс-фитинги соединяют надежнее, но это соединение неразъемное.
Монтаж отопления для пола своими руками
Сооружение водяного пола как вспомогательного источника обогрева в небольшом помещении можно сделать самостоятельно, с учетом наших рекомендаций. Большой объем работ лучше поручить профессионалам.
Для монтажа собственными силами необходимо провести расчет материала, закупить его и подготовить инструменты.
Необходимые инструменты и материалы
В состав нужных материалов входят не только трубы. Понадобятся:
- Коллектор.
- Соответствующие фитинги.
- Демпферная лента.
- Крепежные детали.
- Материалы для гидроизоляции и утепления.
- Составляющие бетонной смеси.
Инструмент подбирается согласно видам работ:
- Трубогиб или пружина.
- Ножницы по пластику.
- Лопата, мастерок, шпатель и прочее для бетонных работ.
Чертежи и схемы
Структура водяного пола
Варианты укладки труб напольного отопления
Технология монтажа
Схемы укладывания труб предполагают в основном два варианта: змейкой и улиткой.
Первый считается более простым и удобным в монтаже. Однако по этой схеме горячая вода при движении по трубопроводу постепенно остывает и получается, что температура в одной части контура будет ниже, чем в другой. Вопрос решается установкой насоса.
Вариант с улиткой позволяет равномерно нагревать контур. Метод подразумевает меньше изгибов, что для металлопласта с его возможными заломами важно.
Ход работ
- Вначале выравнивают всеми доступными способами бетонное основание.
- Размечают линии укладки с учетом выбранного шага, по ним выполняют установку крепежа в виде клипс.
- Далее укладывают гидроизоляционные и утепляющие материалы.
- Около стен крепят специальную ленту, защищающую бетонную заливку от трещин в случае деформации труб.
- Устанавливают коллектор, помещают туда концы отводов.
- Разматывают и монтируют трубы по линиям разметки, защелкивая в клипсы.
- Для загиба петель используют специальную пружину. Она надевается на трубу и с её помощью гнут изделие на нужный радиус.
- Подключают трубы к шкафу.
- Проводят опрессовку установленной системы, наполняя её водой под напором.
- В случае успешного результата начинают заливку стяжки.
Видео – монтаж водяного пола
Особенности монтажа
В качестве теплоизоляционного слоя раньше укладывали полистерольную фольгу. Сейчас появились профильные плиты из пенополистирола, снабженные специальными бобышками для удобства монтажа гибких труб.
В случае, когда нет возможности сделать стяжку, устраивают реечный пол. Между витками крепят бруски, по ним настилают напольное покрытие.
Советы по обслуживанию
Системы теплых полов выходят из строя редко. Но чтобы это не произошло неожиданно, регулярно следует проверять арматуру и насос, обслуживающие разводку.
Если в систему попал воздух, придется проводить опрессовку при помощи опрессователя, который можно арендовать на время, или приглашать специалиста с этим оборудованием.
Следует внимательно следить за температурным режимом. Значение, превышающее производителем, существенно сокращает срок работы металлопласта.
Как устранить течь в конструкции
Протечка обнаруживается по мокрым пятнам на полу или появившемуся падению теплоносителя в контуре.
Необходимо сразу же выключить подачу воды и отключить насос.
Теплоноситель сливают через сливной вентиль.
В месте протечки снимают перфоратором слой бетона.
Вырезают поврежденный отрезок и на его место присоединяют с помощью двух фитингов новый кусок отвода.
После завершения ремонта производят проверку работоспособности системы, восстанавливают стяжку.
Заключение
Надеемся, что информация принесла вам практическую пользу и вы сами определите, какая труба лучше для водяного пола. Желаем успехов в благоустройстве жилища, подписывайтесь на наши статьи, делитесь опытом в соцсетях.
