Горизонтальная буржуйка из трубы своими руками

Буржуйка из трубы горизонтальная – это одна из самых простых, но производительных конструкций самодельных печей, работающих на твердом топливе. Простота конструкции и небольшая себестоимость позволяют сделать такую печь даже начинающим домашним мастерам.

Сначала новичкам необходимо понимать, как работает печь, из каких деталей она состоит.

Принцип работы

Принцип работы такой печи прост:

• в топку закладываются дрова,
• для растопки, ближе к дверке укладывают тонкие щепки,
• дверка в зольнике и шиберная заслонка должны быть обязательно открыты,
• дрова поджигают и обязательно закрывают дверь,
• пламя разогревает все плоскости печи. Металл, отдавая тепло, постепенно обогревает помещение,
• для второй закладки можно использовать уголь или отходы столярного цеха.

Этапы работ

Перед началом работ необходимо определится с размерами печи, и подготовить необходимые материалы, инструмент и сварочное оборудование.

Чертеж и схема

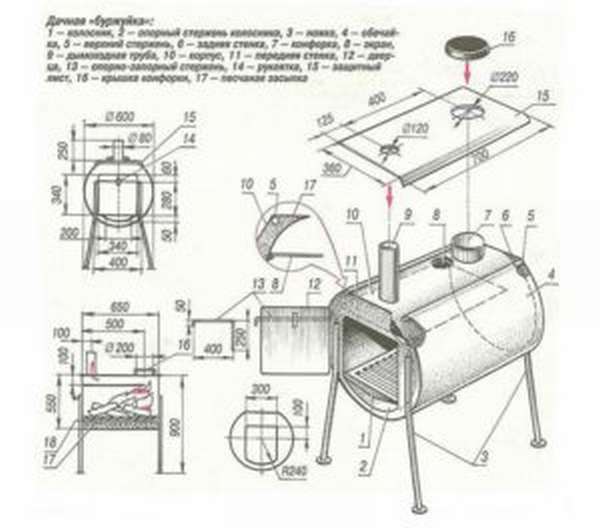

Чертеж буржуйки из горизонтальной трубы

Еще один вариант чертежа

Самая простая печка из трубы работает на твердом топливе и состоит из нескольких основных частей:

• корпус – его делают различным по форме, в зависимости от материалов используемых для его производства. Он может быть прямоугольным при использовании листового металла или цилиндрическим, в этом случае корпус делается из газовых баллонной или тру большого диаметра,
• колосниковой решетки. Она служит для защиты дна от прогорания и удаления золы в специальное отделение,
• зольника – в этой части собирается древесная зола, эта полость служит как поддувало для улучшения тяги при разгорании дров,
• топочной камеры. Сюда закладываются дрова или уголь,
• для вывода угарного газа печи оснащаются выводом трубы дымохода. В некоторых случаях она выводится вертикально с верхней части печи или с отводом, выходящим с тыльной плоскости. Но в любом случае, выход дымохода располагается вверху конструкции,
• над дверкой, устанавливают отражающий экран. Его располагают по всей плоскости печи, оставляя проход воздуха в задней полости. В этом случае тепло не сразу выходит в дымоход, а проходит по печи, нагревает стенки и только потом поступает в трубу,
• дверцы топочной камеры. Здесь используют готовые чугунные или стальные дверки или самодельные из отрезка толстого металла,
• самая эффективная буржуйка оснащается дополнительными трубами конвекции, чертежи такой самодельной печи можно найти на форумах в интернете или ознакомьтесь с промышленными печами профессора Бутакова или модели «Буллериан».

Буржуйка из трубы с внутренним диаметром 500 мм изготавливается по чертежу, с учетом основных размеров конструкции:

Размеры остальных деталей и мест их установки будем брать с чертежа.

Разберем процесс изготовления самодельной печки.

Какая труба нужна?

Труба может использоваться любая. Самое главное, чтобы она не использовалась ранее на трубопроводах подачи газа и для канализации. Такие печи совместно с теплом будут распространять по помещению неприятные запахи долгое время. По размерам – здесь все зависит от потребностей и возможностей мастера.

Для обогрева небольшого гаража достаточно будет сделать печку, диаметром 400-500 мм. Для большого помещения можно сделать буржуйку большего диаметра или установить несколько маленьких. Главное перед работой очистить стенки от известкового налета, грязи или масла и только затем приступать к работе.

Материалы и их количество

Для производства буржуйки нам потребуется подготовить:

• стальную трубу сечением 550 мм, с толщиной стенки 10 мм – длина 650 мм,
• для верха печи из стали 4-5 мм вырезаем заготовку 700/420 мм и загибаем по длине полочки, разметив от края каждой стороны по 40 мм,
• передняя и задняя стенки буржуйки – 2 детали, размером 560/560 мм,
• для отражающего экрана вырезаем заготовку из листа размером 500/420 мм,
• для колосниковой решетки потребуется подготовить арматуру, сечением 10 мм – 2 детали по 600 мм и 32 шт по 380 мм,
• для вывода дымохода готовим отрезок трубы сечением 100 мм, длиной 260 мм,
• наверху предусмотрена установка конфорки для приготовления пищи. Можно использовать готовую чугунную или сделать из стального листа толщиной 12-14 мм, вырезав плазморезом круг, диаметром 220 мм и обточив заготовку на наждаке или болгаркой,
• из профиля 40 мм готовим 4 ножки длиной 400 мм,
• петли приобретаем готовые или можно сделать самим из профиля и прутка,
• для дверки из листа вырезаем заготовку 340/340 мм,
• 6 отрезков уголка для укладки колосника.

Это список основных материалов, мелкие детали будем изготавливать в процессе работы.

Инструменты и оборудование

Нам понадобятся:

• набор слесарных инструментов,
• сварочный аппарат с одеждой и защитой глаз и рук»
• болгарка с зачистным и запасом отрезных дисков,
• верстак с тисками,
• песок для засыпки дна печи.

Пошаговая инструкция по изготовлению

Приготовив для работы весь набор инструментов и материалов, приступаем к процессу изготовления буржуйки из трубы своими руками:

1. Готовый отрезок трубы помещаем на ровную поверхность, выставляем защитный экран на расстоянии 5 мм от лицевой стороны и прихватываем его к трубе. Здесь важно иметь опыт выполнения потолочных прихваток, хотя на экран нагрузка практически отсутствует. Прихватки ставим через 60-80 мм.
2. Внизу печи отступаем на 50 мм, размечаем продольные линии по всей длине трубы и прихватываем уголки для укладки колосниковой решетки. Для ее изготовления размещаем длинные детали из арматуры, вставляем по краям перемычки и прихватываем их. Теперь, отступая от перемычки 10 мм, стыкуем следующую перемычку. Таким образом, набираем решетку из арматуры, размером 600/400 мм. После этого перевернув решетку, ставим прихватки с обратной стороны.
3. Укладываем решетку колосника на место и стыкуем листы металла с лицевой и задней стороны. Нельзя допускать перекос и большие зазоры между листом и трубой. Если труба отрезана криво, придется выравнивать заготовку, обтачивая стенки болгаркой. Проверив правильность сборки, приступаем к обварке стыков. Шов должен быть герметичным, поэтому после сварки оббейте шлак и проварите места прожига, раковины и непровар.
4. Существует еще один вариант установки колосниковой решетки более практичен. Внизу трубы вырезается прямоугольник с небольшими отступами по краям, снизу трубы приваривается заготовка из профильной трубы (для сбора золы). Сверху кладется колосник. Вот как это выглядит:
5. Обтачиваем выступающие углы и место соединения деталей зачистным камнем. Затем переворачиваем заготовку лицом вверх и размечаем проем для закладки дров. Ставим на болгарку отрезной диск и вырезаем паз по разметке.
6. Напильником убираем заусеницы, выкладываем дверцу с приваренной ручкой и шпингалетом и устанавливаем ее на готовые петельки. На листе выставляем и прихватываем ответную часть замка, а на дверце выставляем самодельный замочек – шпингалет.
7. Переворачиваем и располагаем буржуйку донышком вверх, размечаем и привариваем ножки из профильной трубы, предварительно зарезав углы для лучшей стыковки к корпусу. Внизу ножки зарезаем под небольшой угол и привариваем пятаки из листа, для лучшей устойчивости буржуйки.
8. Устанавливаем печь на ножки и накладываем сверху печи заготовку с отверстиями для трубы дымохода и конфорки. Разместив ее загнутыми кромками вниз и проверив правильность установки, прихватываем пластину.
9. Электросваркой прожигаем отверстия в трубе и устанавливаем трубу, диаметром 120 мм для вытяжки и блина для кастрюль.
10. Детали обвариваются по кругу, стыки должны быть герметичными. На конце трубы вентиляции привариваем шиберную заслонку для регулирования тяги.
11. Открыв дверку, установив колосник на место, засыпаем низ печи слоем песка.

Печь – буржуйка из трубы готова.

Посмотри еще несколько вариантов изготовления, для закрепления понимания:

Фото 1

Фото 2

Фото 3

Установка

Устанавливаем ее на место, при этом учитывая правила пожарной безопасности:

• расстояние до деревянных стен и потолка должно быть не менее 1 м,
• расстояние до пола из дерева – минимум 400 мм,
• при установке буржуйки на деревянный пол, его следует обязательно закрыть листом металла или другим материалом.

После выполнения этих простых правил остается подключить буржуйку к дымоходу.

Подключение дымохода

Для труб дымохода лучше использовать сэндвич – трубы, наружная и внутренняя поверхности которых сделана из тонкого гофрированного металла, а внутри слой теплоизоляции. В нашем случае ставим трубы диаметром 120 мм. При проходе дымохода через перекрытия делать дополнительный слой теплоизоляции не требуется. Перед выходом на крышу соединяем трубу со стальной и выводим дымоход наружу.

На конце трубы закреплен защитный грибок. Она должна стоять выше конька крыши на 1000 мм, крепиться с помощью распорок. Место прохода сквозь конструкцию крыши потребуется надежно заизолировать против потерь тепла и попадания влаги в помещение.

Более подробно в статье чиайте в статье про установку дымохода для буржуйки своими руками.

Особенности эксплуатации

При пробном запуске буржуйки лучше открыть все двери и окна. Убеждаемся в наличии тяги и открытой заслонки. Затем заложив через дверку дрова, зажигаем пламя. Закрываем дверку и выходим на улицу. Буржуйка будет изрядно дымить, но не следует этого пугаться, это выгорает масло и другой мусор.

Процесс топки

После первого использования  печи может потребоваться устранить дефекты сварки. И затем наслаждайтесь теплом в гараже или другом помещении. Главное помнить правила пожарной безопасности, периодически прочищать дымоход и убирать золу, периодически заменяя песок в буржуйке.

Вывод

Сделать самостоятельно такую конструкцию вполне по силам даже начинающему мастеру. Главное хотеть сделать надежную буржуйку и внимательно и ответственно выполнять все работы, учитывая пошаговую инструкцию, приведенную в статье.
