Что такое и зачем нужна футеровка печи?

Стены топочной камеры в кирпичных печах подвергаются постоянному воздействию высоких температур, поэтому для её сооружения применяют только огнеупорные материалы.

Но и они не способны выстоять перед потоком тепловой энергии, выделяющейся при горении топлива. Обычный печной кирпич со временем высыхает и может растрескаться, что повлечёт за собой медленное разрушение конструкции. Поэтому для дополнительной защиты от воздействия открытого огня проводят футерование стен топки.

Что такое «футеровка»?

Футеровка печи — это устройство облицовочного слоя на внутренних плоскостях топочного отдела, находящихся в постоянном контакте с открытым огнём. В его функцию входит защита внешних стен от повреждений термического, механического, химического или физического характера. Футерование выполняют не только для отопительных устройств бытового назначения, такую технологию применяют при изготовлении металлургических плавильных печей, паровых котлов, ковшей и т. п.

Кроме огнезащиты, жаростойкий материал выполняет теплоизоляционную функцию — снижение потерь тепла. Однако, здесь существует некоторая опасность: слишком толстый слой футеровки приведёт к снижению КПД прибора, так как потоки тепловой энергии будут «улетать» через дымоотвод на улицу, а не распространяться внутрь помещения.

Способы выполнения

Футеруют топочные бункеры, в зависимости от стройматериала изготовления основной конструкции, несколькими способами:

  • устройство облицовочного слоя из материалов с низким коэффициентом теплопроводности: шамотного кирпича или специальных панелей. Выполнить эту работу можно как в процессе сооружения печки, так и после завершения её строительства,

    Что такое и зачем нужна футеровка печи?

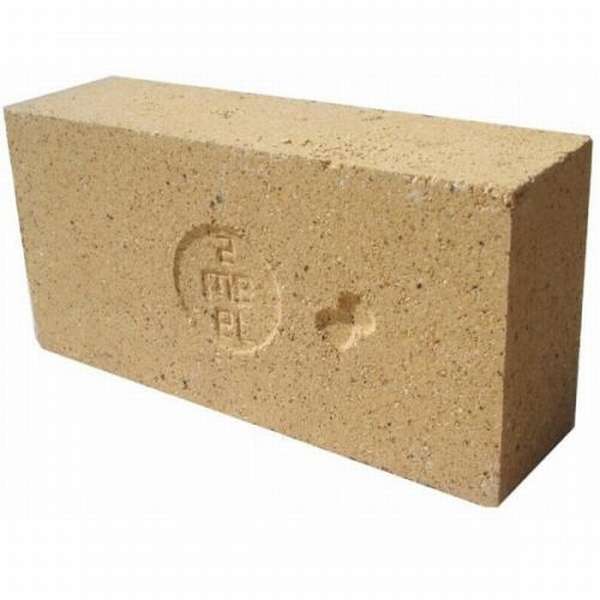

    Шамотный кирпич

  • монтаж защитных экранов, отражающих тепловое излучение. Применяется для футеровки металлических печей — каменка, которыми оборудуют парные в банях. Применение теплоотражающих экранов для других конструкций отопительных агрегатов малоэффективно,
  • покрытие изнутри стен топочного отдела жаростойкой смесью различного типа. Нанести состав на стены топки можно в любой момент — при постройке или в уже готовом агрегате.
Читайте также:  Как современно и красиво покрасить батареи отопления своими руками: свежие технологии и интересные идеи покраски

Используемые материалы

Огнеупорные материалы для футеровки печей в зависимости от входящих в сырьевой состав ингредиентов подразделяются на следующие классы:

  1. А — изделия, основу которых составляют материалы природного происхождения или синтетическая композиция с добавлением кремнеорганического связующего,
  2. В — в качестве основного ингредиента используется специальный вид глины (шамот),
  3. С — другие компоненты огнеупорных веществ.

Изделия и составы для футеровки печи класса В (кирпич, блоки, мастики и т.п.), основу которых составляет обожжённая шамотная глина доступны, стоят недорого, и поэтому пользуются наибольшей популярностью. Для повышения жаростойкости в сырьё при их производстве могут вводиться порции кварцевого песка, песчаника и других видов горных пород, прочность которых остаётся неизменной при любых значениях температур нагрева.

В качестве дополнительной защиты к шамотным изделиям применяются материалы в форме рулона, плиты или листа. Они укладываются между слоями кладки из жаропрочных и керамических изделий. В перечень таких материалов для футеровки печи, основу которых составляет белая глина, входят:

  • базальтовая вата,Что такое и зачем нужна футеровка печи?

  • плотный каолин,Что такое и зачем нужна футеровка печи?

  • муллито — кремнеземистые маты,Что такое и зачем нужна футеровка печи?

  • вермикулит и ряд других изделий.Что такое и зачем нужна футеровка печи?

Сухие смеси используются для изготовления огнестойкого раствора, которым обмазывают плоскости топочного бункера и другие элементы кладки. Ими заполняют полости технологических просветов и зазоров, компенсирующих линейное расширение конструктивных деталей печи из металла.

К огнеупорным материалам для футеровки печей можно отнести и термостойкую алюмосиликатную клеевую массу, с помощью которой приклеивают огнеупоры в листовой или рулонной форме. Такой клей также применяют для кладки из шамота, для обмазки тонким слоем стен из кирпича с низкой термостойкостью.

О клее и растворе

На долговечность и эффективность футеровки печи кроме качества и технических характеристик материалов оказывает влияние их правильная укладка. Любые нарушения в технологии внутренних облицовочных работ топки могут привести к изменению свойств и структуры окружающих стройматериалов, выходу угарных газов в жилые комнаты.

Раствор

При обмазке топки термостойкими растворами на стенках образуется монолитный очень тонкий защитный слой, являющейся лучшим ограждением рабочей поверхности от воздействия огня. Однако такому монолиту быстрее потребуется ремонт, чем для кладки из штучных изделий.

Для изготовления футеровки по такой технологии существует несколько правил:

  1. Готовят раствор из сухих смесей шамотного, муллитового или корундового типа, разбавляемых водой до консистенции густой сметаны. Реализуются они обычно в бумажной упаковке, на которой нанесена информация о пропорциях компонентов, характеристиках смеси, инструкция производителя о применении.

    Что такое и зачем нужна футеровка печи?

    Консистенция раствора для футеровки

  2. Нанесённый слой раствора вначале обжигается паяльной лампой или при кратковременном нагреве печи до образования твёрдой корки.
  3. При футеровке печи шамотным кирпичом стыковочные швы должны заполняться на всю высоту кладки.

Расход готового раствора на 1 м³ кирпичной кладки ориентировочно составляет 100 кг.

Огнеупорный клей

Продажа огнеупорного клея для футеровки осуществляется в пластиковых ёмкостях весом 2 — 50 кг. До начала работ по футеровке ведро с клеем нужно вскрыть и перемешать содержимое до полной однородности.

Далее:

  • Клеевая масса наносится только на предварительно увлажнённую поверхность шпателем. Толщина слоя не должна превышать 3-х мм.

  • Если планируется обмазывать клеем всю полость топки, то обмазку выполняют слоями с временным промежутком между нанесением не менее 15 минут.

  • Для приклеивания базальтового картона на горизонтальные участки клеевой состав можно разбавить водой на 15%, но не позднее, чем за 12 ч до начала работы с клеем.

  • В зависимости от структуры обрабатываемой поверхности и толщины клеевого слоя на 1 м² расходуется от 1 до 4 кг клея.

  • Время полного застывания слоя клеевой массы с толщиной в 3 мм при температуре выше 25ºС составляет 24 часа, при температуре свыше 90ºС — 6 часов.

Нужно ли замачивать шамотный кирпич перед кладкой?

Даже у опытных печников нет однозначного ответа на этот вопрос. Однако, изучив физические свойства шамота, можно убедиться, что в некоторых случаях, перед тем, как сделать футеровку печи, увлажнять кладочный материал просто необходимо:

  1. когда кладка ведётся бывшим в употреблении кирпичом. Во время предыдущего использования поры материала забились частицами пыли и кладочной смеси, и чтобы открыть капилляры в его структуре, кирпич замачивают. После того, как кирпич вынимают из ёмкости с водой, следует дождаться пока с него стечёт вся жидкость, а уже затем использовать для кладочных работ,
  2. при возведении отопительного прибора в летний зной, а вот при повышенной влажности осенью или весной уже лучше кирпич не замачивать.

Инструменты для работы

Для обустройства футеровки печи потребуется комплект следующих инструментов:

  • емкости для приготовления раствора и замачивания кирпича,
  • мастерок,
  • отвес,
  • мочальная кисть для нанесения клея,
  • молоток,
  • ножовка,
  • расшивка для кирпича, мочальная кисть для нанесения клея или тёрки разравнивания слоя раствора (в зависимости от вида футеровочного материала),
  • кельма,
  • правила,
  • полутёрок.

Инструкции по футеровке

Для устройства футеровки домашней печки лучше воспользоваться услугами специалистов, но при наличии хотя бы минимальных навыков и старания этот вид работы печного мастера можно выполнить своими руками.

Кирпичной печи

Футерование топки кирпичной печи с использованием шамота выполняется следующим образом:

  • Первый ряд. Шамотный кирпич кладут ребром вокруг колосников. Предпочтительнее, чтобы кирпичное изделие имело наклонную грань для обеспечения уклона в сторону колосниковой решётки.
  • Второй ряд задней и боковых стен поднимается одновременно. Кирпич также укладывают ребром со сдвигом на ½ длины относительно блока в нижнем ряду. Выполняется армирование шва стальной проволокой диаметром 3 мм или 5 мм.
  • Последующие ряды выполняются аналогичным образом до верха топочного отдела. Армируют швы через один ряд кладки.
  • В последнюю очередь облицовывают верхнюю плоскость топки, укладывая кирпич плашмя. Между слоями футеровки и основной кладки выполняют тепловую изоляцию из асбеста. Если свод имеет выпуклую форму кладку ведут с применением фасонного (трёхстороннего клинового или пятигранного) кирпича. Что такое и зачем нужна футеровка печи?

    Пример футеровки шамотным кирпичом

    Что такое и зачем нужна футеровка печи?

    Пример 2

    Что такое и зачем нужна футеровка печи?

    Пример 3

    Что такое и зачем нужна футеровка печи?

    Пример 4

При этом нужно учитывать, что футеровочный слой и основная кладка стенок должны совпадать по расположению вертикальных швов, не иметь перевязки.

Металлических печей

Футеровка топок металлических печей выполняют аналогично тому, как в кирпичных камерах (инструкция выше), но с одним отличием: между стенами из металла и шамотного кирпича должен оставаться небольшой зазор для компенсации линейного расширения. В это пространство укладывают базальтовые или каолиновые плиты, листы асбеста. Наружную облицовку не рекомендуется проводить кирпичом из-за его низкой теплопроводности.

Что такое и зачем нужна футеровка печи?

Футеровка металлической печи

Что такое и зачем нужна футеровка печи?

Еще один пример

Твердотопливного котла

В котлах теплоноситель проходит по теплообменным каналам, и почти не теряет энергию на обогрев стен корпуса. Эта особенность твердотопливного оборудования и учитывается при устройстве футеровки.

Выполняют её одним из трёх способов:

  1. Тяжёлое футерование. Применяется для аппаратов со слабым экранированием. При этом способе внутреннюю облицовку топки выполняют двух или трёхслойной кладкой из шамота.

  2. Облегчённое футерование. Внутри топочного отдела кладётся однослойная кирпичная кладка. Снаружи котёл облицовывают теплоизоляционными изделиями, способными противостоять высоким температурам и обшивают листовой сталью.

  3. Натрубной футеровкой. Трубы котла обмазываются снаружи огнеупорным клеем и раствором в 3 — 4 слоя с армированием стекловолоконной сеткой. После застывания образуется монолитный толстый пласт, защищающий от ненужных потерь тепла.

Глиняных печей

Футерование топок лепных глиняных печей проводят шамотным кирпичом. Исключение составляет печь, изготовленная из глинопесчаной смеси и армированная камнем. Её можно обмазать пластичными огнеупорами: алюмосиликатным клеем или мастикой. После застывания слой такого футеровочного материала образует сплошную оболочку, надёжно защищающую глиняные стенки от перегрева.

Вывод

Футерование выполняется для отопительных проборов из любых материалов. Правильная футеровка значительно снизит теплопотери печи, и защитит материалы ей конструктивных элементов от прямого воздействия открытого огня.
