Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа

Если участок около загородного дома постоянно подтапливается, без устройства дренажной системы не обойтись. При правильном подборе элементов и их грамотном соединении обязательно удастся обеспечить своевременное удаление скапливающейся жидкости. Для этого закупаются дренажные трубы для отвода грунтовых вод нужного размера и с подходящими характеристиками. Предлагаем ознакомиться с назначением, видами и основными параметрами выпускаемых изделий.

Дренажные трубы для отвода грунтовых вод

Содержание

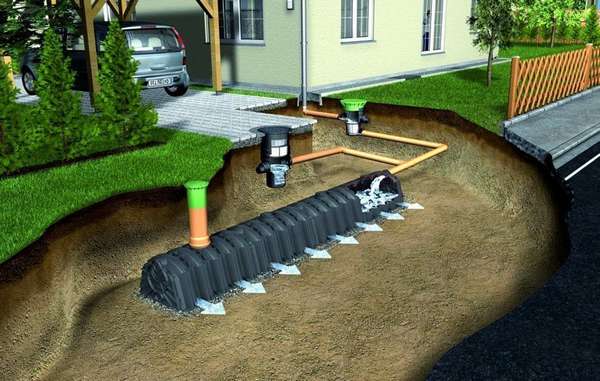

Зачем нужны дренажные трубы нюансы, принцип работы

Основным назначением дренажа является отвод избыточной влаги, которая образуется после:

  • выпадения осадков,
  • появления талых вод,
  • выхода грунтовых (подземных) вод,
  • полива.

Дренажные трубы располагаются по всей площади участка

Несвоевременный отвод избытка грунтовой воды может стать причиной:

  • гибели растений, так как избыточная влага вымывает питательные вещества, необходимые для роста культур, а также снижает количество кислорода в почве,
  • просадки строений, расположенных на участке,
  • деформации грядок и дорожек.

Для достижения поставленной цели трубы для дренажа в отличие от обычных изделий изготавливаются с большим количеством отверстий, располагаемых через заданный интервал. Благодаря их наличию содержащаяся в почве избыточная грунтовая вода поступает внутрь дрены, а затем по водостоку отводится в заранее определенное место. Чаще всего в специальный колодец.

В дренах предусматриваются специальные отверстия

Читайте также:  Гигиенический душ для унитаза: выбор, монтаж и правильная эксплуатация

Для изготовления дренажных труб используется пластик, придающий им высокие эксплуатационные характеристики. Благодаря этому качественные трубы для отвода воды способны прослужить десятки лет без какого-либо дополнительного обслуживания и замены. Небольшой вес значительно облегчает процесс монтажа и транспортировки. Особая структура материала предотвращает образование механических отложений. Скоплению грязи в дренажных отверстиях препятствует используемая при выполнении монтажных работ геотекстильная ткань, позволяющая отфильтровать частицы, присутствующие в грунтовой воде.

Внимание! Производители предлагают большой ассортимент, а потому несложно выбрать оптимальный вариант для конкретной дренажной конструкции.Геотекстиль предотвращает попадание грязи внутрь дренажа

Основные технические и геометрические характеристики дренажных труб

При выборе труб особое внимание уделяется их характеристикам. От этого во многом зависит, как долго прослужит и насколько эффективно будет работать дренажная конструкция. Выбор делается с учетом:

  1. Материала. Кроме пластиковых,трубы для отвода воды можно приобрести керамические, асбестоцементные и изготовленные из пористых материалов.
  2. Поперечных размеров, являющихся важнейшей потребительской характеристикой. Наибольшее распространение получили изделия диаметром 110-200 мм. Если требуется отвод достаточно большого объема грунтовой воды, можно приобрести трубы диаметром 300-400 мм. Дренажная гофрированная ПВХ труба диаметром 400 мм актуальна для болотистой местности. В состав дренажной конструкции иногда входят элементы различного размера, соединяемые с помощью переходника.
  3. Требуемой прочности и гибкости.
  4. Плотности материала. Характеристики должны позволять обеспечить требуемое пространственное положение каждого элемента.
  5. Оптимального уровня теплопроводности. Наименьшее значение характерно для труб для отвода воды из полимеров.
  6. Минимального срока службы.
  7. Биостойкости.

Конструкцию формируют элементы с различным поперечным сечением

Диаметр труб выбирается с учетом:

  • типа почвы на участке,
  • глубины промерзания грунта,
  • уровня увлажнения почвы,
  • требуемого объема водоотвода,
  • глубины закладки дренов. Нормативными документами установлено предельно допустимое значение глубины закладки,
  • ширины траншеи, которая на 0,4 м должна превосходить поперечные размеры уложенных труб для отвода воды.

Диаметр труб зависит от многих факторов

Основные материалы для изготовления дренажных труб

Для изготовления дренов используются различные материалы, каждый из которых имеет свои отличительные особенности и характеристики. Предлагаем познакомиться с наиболее распространенными видами, чтобы смонтированная конструкция прослужила достаточно долго.

Дрены представлены в достаточно большом ассортименте

ПВХ

Изделия из поливинилхлорида могут использоваться для осушения различной местности. Чаще всего используются для выполнения глубинного дренажа, так как допускают закладку на достаточно большую глубину (до 10 метров). Трубы из ПВХ имеют:

  1. Высокую прочность.
  2. Стойкость к воздействию химических веществ.
  3. Различные типоразмеры, что позволяет подобрать подходящий вариант.

Среди недостатков следует отметить низкую стойкость к ударным нагрузкам и невысокую морозостойкость. Это предъявляет повышенные требования к выполнению монтажных работ, особенно в зимнее время года.

Монтаж элементов, изготовленных из ПВХ, требует предельной аккуратности

ПНД – лучшее решение для дренажа

Полиэтилен низкого давления является лучшим материалом для изготовления элементов дренажной конструкции. Трубы из ПНД можно длительное время использоваться для отвода грунтовых вод, так как они обладают увеличенным сроком службы, достигающим полувека. Достаточная прочность и эластичность позволяют избежать растрескивания при замерзании грунтовой воды.

Доступность фитингов и соединительных элементов позволяет сформировать дренажную систему любой протяженности и конфигурации. Хорошая пропускная способность делает возможным использование труб ПНД для монтажа дренажа не только около частных домов, но и около объектов промышленного назначения. Производители предлагают трубы для отвода воды с:

  • перфорированной наружной поверхностью и гладкой внутренней,
  • перфорацией внутри и снаружи,
  • чередованием гладких рядов и с выполненными отверстиями.

Совет! Чтобы увеличить срок службы системы, укладку дренов из ПНД стоит выполнить на щебенку.Дрены из ПНД – лучшее решение для отвода воды

Керамические трубы: отличительные особенности и нюансы соединения

Для изготовления керамических изделий используется пластинчатая глина, в состав которой введены специальные добавки. Производители предлагают перфорированные и рифленые дрены для отвода воды. Наличие желобков в последнем случае позволяет улучшить поглотительные свойства.

Формирование дренажных отверстий на дренах из керамики выполняется также, как и на полимерных. Однако, в отличие от последних, керамические пользуются меньшим спросом.

Стандартные с гладкой цилиндрической внутренней поверхностью имеют правильную геометрическую форму и могут быть:

  • цилиндрическими,
  • шестигранными,
  • восьмигранными.

Внимание! Из-за отсутствия раструбов для соединения керамических труб для отвода воды следует использовать хомуты и муфты.Для соединения керамических элементов потребуются муфты и хомуты

Полипропилен

Полипропиленовые дрены пользуются особой популярностью благодаря своим свойствам:

  1. Высокой устойчивости к внешним факторам, включая высокую нагрузку и сильный напор.
  2. Длительному сроку службы.
  3. Простоте транспортировки и сборки.
  4. Хорошей самоочищаемости, обеспечиваемой гладкими внутренними поверхностями.

Соединение элементов системы для отвода ливневых водосуществляется посредством термической сварки, выполняемой с помощью специального паяльника. В результате удается сформировать монолитную конструкцию из ПП труб, что можно назвать одним из основных преимуществ данного материала.

Полипропиленовые дрены для отвода воды – всегда высокое качество соединения

Трубы с кокосовой обмоткой

Кокосовое волокно относится к категории фильтрующих материалов. К его преимуществам следует отнести:

  1. Природное происхождение.
  2. Высокую устойчивость к деформации.
  3. Эластичность.
  4. Хорошую влагопропускную способность.
  5. Оптимальные фильтрующие свойства, предотвращающие попадание внутрь дренажа различных примесей.

Основным недостатком данного варианта является высокая стоимость. Хотя, учитывая срок службы материала, конечный затраты могут оказаться не столь значительными.

Кокосовое волокно – превосходный фильтр

Хризотилцементные (асбестоцементные)

Хризотилом называют белый асбест – экологически безопасный материал, не имеющий вредных и ядовитых примесей. Учитывая, что он не способен оказать негативного влияния на здоровье человека, хризолитцементные трубы используются для отвода воды, входя в составдренажной конструкции.

Грунтовая вода внутрь водостока проникает не через специальные отверстия, созданные в процессе изготовления изделия, а через поры.Хризолитцементные трубы могут входить в состав дренажной системы, располагающейся на любом грунте.

К преимуществам такого материала следует отнести:

  1. Хорошую водопроницаемость.
  2. Продолжительный срок службы, превышающей 25 лет.
  3. Высокую прочность. Дренаж способен выдержать напор до 5,8 МПа.
  4. Возможность закладки на большую глубину по сравнению с аналогами, изготовленными из другого материала.
  5. Простота соединения элементов между собой.
  6. Оптимальный уровень проходимости.

К недостаткам данного материала следует отнести сложность транспортировки и перемещения по территории участка. Для сборки труб большого диаметра потребуется спецтехника, что значительно увеличит стоимость выполнения монтажных работ.

Хризолитцементные трубы не имеют ограничений по типу грунта

Правильный выбор дренажной трубы по типу грунта

Фундамент любого строения следует защищать от грунтовых вод, для чего и монтируется дренаж. При выборе ее элементов следует обязательно учитывать тип почвы и степень ее увлажненности.

Грунт может быть глинистым, песчаным, суглинистым и щебневым. Оптимальные материалы для отвода воды с почвы конкретного типа представлены в таблице:

Тип грунта Рекомендуемый материал для элементов дренажной системы
Песчаный Трубы с фильтром из геотекстильной ткани + насыпь из щебня
Щебневый Изделия с перфорацией без фильтрующего материала
Глинистый Трубы без фильтра + насыпь из щебня толщиной 0,2 мс обертыванием сформированного «пирога» геотканью. Изделия с фильтром из кокосового волокна + слой щебня такой же толщины.
Суглинистый (комбинированный) Изделия с фильтром из геотекстильной ткани + слой щебня

Тип грунта влияет на выбор материала элементов системы

Гофрированные дренажные трубы с геотканью

Чтобы повысить срок эксплуатации дренов, используются различные виды фильтров. Наибольшее распространение получили изделия с геотекстилем – специальной оплеткой, позволяющей защитить отверстия от засора в процессе эксплуатации. Выбор геотекстильной ткани зависит от места выполнения работ и требуемого объема отвода воды.

Для систем, монтируемых на частных участках, можно смело приобретать ткань с плотностью до 200 г/м3. Если хочется обеспечить больший уровень защиты, можно выбрать геотекстиль с плотностью 600 г/м². При этом важно помнить, что плотность материала и его стоимость тесно взаимосвязаны: чем плотнее геотекстиль, тем дороже обойдется покупка.

Изделие из геотканью прослужит дольшеВнимание! Гофрированные дренажные трубы в геотекстиле станут лучшим выбором для песчаной и суглинистой почвы.

Оплетка из геотекстиля выполняет ряд ключевых функций:

  1. Армирование. При ее наличии несущая способность основания возрастает,
  2. Защита. Слой геотекстиля предотвращает либо ограничивает повреждение рабочей части системы,
  3. Фильтрация примесей.

Плотность геоткани может отличаться

Для чего нужна перфорация дренажных труб

Дренажные трубы с перфорацией актуальны для участков с повышенным уровнем грунтовой воды в почве. За счет перфорации обеспечивается дренаж участка и увеличивается количество грунтовой воды, поступающей внутри системы.

Их отличительной способностью является сбор избыточной грунтовой влаги с помощью всей поверхности. При этом важно правильно выбрать перфорацию, исходя из типа почвы на участке и глубины залегания водоносного слоя. В зависимости от типа почвы выбирается продукция с подходящим размером отверстий и их расположением.

В отдельных случаях перфорацию можно нанести кустарным способом. Однако, перфорированная труба для дренажа, изготовленная в заводских условиях, отличается идеальной геометрической точностью, а потому лучше выполняют свое функциональное назначение.

В готовых изделия перфорация отличается геометрической точностью

Особенности продукции для дренажа различных фирм

Прежде чем купитьдренажные трубы, стоит познакомиться с особенностями продукции ведущих производителей. В их каталогах представлена продукция различного типоразмера, позволяющая сформировать систему отвода воды нужной конфигурации. Предлагаем ознакомиться с особенностями и преимуществами изделий, выпускаемых под известными торговыми марками.

Дренажные трубы Перфокор

Производитель предлагает качественные перфорированные изделия из полиэтилена, позволяющие обеспечить своевременный отвод воды в течение длительного времени. Наличие двух слоев способствует повышению стойкости изделий к воздействию атмосферных осадков. Жесткость изделий составляет SN4-SN8.

Выпускаемые на территории России дренажные трубы Перфокор полностью отвечают требованиям ТУ 2248–004–73011750–2007. Допускают соединение посредством муфты и уплотнительного кольца либо посредством сварки. Для формирования дренажной системы нужной конфигурации могут использоваться фасонные детали «Корсис». Для соединения дренов диаметром 110–160 мм стоит приобрести муфты ECOPAL.

«Перфакор» – качество которому стоит доверять

Продукция «Корсис»

Производитель специализируется на выпуске изделий, предназначенных для монтажа ливнестока и безнапорной канализации. Для изготовления дренов используется полиэтилен высокого качества. Трубы имеют двойную стенку, состоящую из наружной черной гофры и гладкой внутренней поверхности. У контуров PR-2 и PR-3 внутренний слой выполняется желтым.

Для соединения элементов производитель предлагает фасонные компоненты «Корсис». У больших диаметров (250-1200 мм) предусмотрен приваренный раструб, что позволяет выполнить соединение дренажных труб между собой с использованием одного уплотнительного кольца. Соединение элементов меньшего диаметра производится с использованием муфты и двух резиновых кольцевых уплотнителей.

«Корсис» – качественная продукция

Изделия «Прагма»

PipiLife под товарным знаком «Прагма» выпускает качественный дренаж, изготавливаемый из специального вида полипропилена (PP-b). Особая структура позволила придать материалу достаточную ударопрочность и стойкость большим температурным колебаниям (от -60°C до +100°C).

Благодаря высокой кольцевой жёсткости(8 кН/м²) допустима прокладка в тяжелых условиях. К преимуществам продукции «Прагма» следует отнести:

  1. Простоту монтажа.
  2. Возможность подгона элементов под нужный размер.
  3. Допустимость соединения с бетонными и полимерными колодцами.

Монтажные работы могут выполняться без привлечения спецтехники.

«Прагма» – основа качественного дренажа для грунтовых вод

Особенности «Софтрок»

Для изготовления труб для дренажа грунтовых вод «Софтрок» используется технология компании SoftRock. Могут использоваться для устройства закрытого дренажа. Система состоит из гибких перфорированных труб с пенополистироловым наполнителем. Форма последнего зависит от производителя. Такое конструктивное исполнение позволяет отказаться от использования щебня и способствует повышению эффективности системы на 20–50%.

Конструктивное исполнение SoftRock

Uponor: широкий выбор типоразмеров

Компания предлагает изделия, предназначенные для устройства дренажа около зданий, на с/х угодьях и дорогах. Изготавливаются различного типоразмера. Трубы могут быть:

  1. Однослойными из ПВХ с гофрированным покрытием. Имеют характерный цвет слоновой кости,
  2. Двухслойными из прочного полиэтилена. Бывают черными и коричневыми. У последних предусматривается кокосовое покрытие.

Uponor – решение для дренажных конструкций различного назначения

Дренажная система для отвода грунтовых вод своими руками

Дренажные конструкции бывают открытыми и засыпными. Выбор зависит от месторасположения будущего дренажа. Если есть желание выполнить монтаж собственными силами, предлагаем ознакомиться с последовательностью выполнения работ.

Монтаж можно выполнить собственными силами

Открытая дренажная система: порядок монтажа

Если сделан выбор в пользу открытой конструкции, укладка дренажной трубы может быть выполнена в следующей последовательности:

Иллюстрация Описание работ
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа

Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа
Готовим необходимый материал и инструменты.
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа Изучается план водоотвода, на котором указаны требования к будущей системе отвода воды и уклон дренажной трубы на определенных участках.
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа До начала монтажа находим на лотках метки, указывающие направление водостока.
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа Выполняем разметку на участке, используя подготовленный шнур.
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа Приступаем к монтажным работам, начиная от точки сброса, последовательно выставляя все элементы системы. Лотки должны располагаться на 3 – 5 мм ниже поверхности.
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа Положение каждого элемента контролируем при помощи уровня.
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа Установку пластиковых лотков осуществляем в сборе.

Засыпная дренажная система: порядок монтажа

Монтаж дренажной трубы своими руками в засыпной системе выполняется в следующей последовательности:

Иллюстрация Описание работ
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа Выкапывается траншея достаточной глубины. При желании можно привлечь спецтехнику, однако это несколько увеличит конечную стоимость монтажа.
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа На дно траншее вкапываем вагонку, устанавливая ее на торец. Она будет использоваться в качестве маяка.
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа Производится укладка труб на геотекстильную ткань с их последующим закапыванием.

Внимание! При правильном монтаже дренажной системы для отвода грунтовых вод обязательно удастся предотвратить негативные последствия, создаваемые избытком грунтовых вод и обеспечить их своевременный отвод.

Где купить дренажные трубы: цены, каталоги

Прежде чем приобрести конкретное изделие, стоит заранее узнать средние расценки на подобную продукцию. Цена дренажных трубзависит от производителя и их типоразмера:

Фото Характеристики Средняя цена, руб.
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа Перфокор. Двухслойная. SN 8, Æ200мм, 3 м. 2600
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа Перфокор. Двухслойная. SN 8, Æ110мм, 3 м. 1100
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа Перфокор. Двухслойная. SN 8, Æ120мм, 3 м.Для глубинного дренажа. 1950
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа UPONOR. Двухслойная. SN 8, Æ110мм, 3 м. 1200
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа UPONOR. Двухслойная. SN 8, Æ160мм, 3 м. 3460
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа Однослойная с кокосовой койрой. Æ90мм, 50 м. 13500
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа Политек. Æ368мм, 1 м. 1500
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа Двухслойная в фильтре геотекстиль Typar Ø160 мм, 1 м 240
Дренажные трубы для отвода грунтовых вод: виды, характеристики, порядок монтажа Двухслойная в фильтре геотекстиль Typar Ø110 мм, 1 м 160

Таким образом, для любого дренажа можно подобрать трубы нужного размера и с подходящими характеристиками, чтобы своевременно избавить от избытка грунтовой воды.

Видео: как выбрать дренажную трубу
