К качеству обустройства вентиляционного контура предъявляются жёсткие требования, будь то общественные, производственные или жилые помещения. И наибольшей популярностью пользуются именно круглые воздуховоды. Лучше ли они прямоугольных, какими бывают и как устанавливаются, рассмотрим в этой статье.
Что такое воздуховод и для чего он нужен
Воздуховод – это трубопроводная сеть вентиляционного контура, предназначенная для сбора и подачи потока воздушных масс в помещение или их вывода наружу.
Многочисленные функции воздуховодов сводятся к следующему:
- Уравновешивание параметров воздушной среды (влажности, температуры и пр.) в одном или нескольких помещениях.
- Обеспечения притока свежего или подогретого воздуха извне (рекуперация).
- Отведение загрязнённых воздушных масс из помещения.
- Организация системы дымоудаления или подачи специальной газовой смеси, препятствующей распространению огня.
Область применения
Воздуховоды используются повсеместно:
- Без систем вентиляции и дымоудаления не обходится ни один торгово-развлекательный или офисный комплекс, поликлиника или детский сад.
- В промышленности, научных и исследовательских центрах используется бесчисленное количество воздуховодных каналов различного назначения.

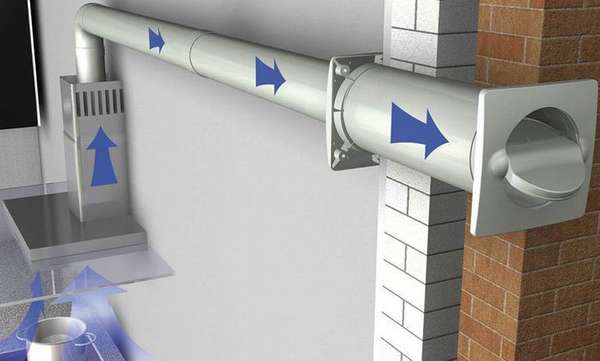

- Привычный всем вытяжной контур над плитой присутствует в каждом доме и квартире. Системами вентиляции оборудуются ванные и туалетные комнаты.
Из каких материалов изготавливаются воздуховоды
Вентиляционные трубы бывают пластиковыми и металлическими. Последние представлены моделями из алюминия, нержавеющей, оцинкованной или чёрной стали. Некоторые дополнительно укомплектовываются шумопоглощающими и теплоизолирующими материалами.
- Стальные воздуховоды огнеупорны, прочны и долговечны.
Из минусов – неустойчивость чёрного проката к коррозийным процессам. Однако изделия из оцинковки практически лишены этого недостатка, а воздуховоды из нержавейки, хоть и дороже, но вовсе не подвержены коррозии.
- Основное достоинство алюминиевых моделей – пластичность, поэтому их делают гибкими.
Низкая прочность алюминиевой фольги компенсируется при производстве, благодаря чему срок службы гибких (полужёстких) воздуховодов составляет 10 лет. Из дополнительных бонусов антикоррозийность и негорючесть.
- Воздуховоды из пластика на порядок дешевле, но из-за неустойчивости к механическим и ударным нагрузкам срок их службы не так велик.
Помимо этого не все модели хорошо справляются с транспортировкой горячего воздуха, а горючесть изделий ограничивает сферу применения. Химическая инертность пластика к щелочам и кислотам – безусловный плюс. Это позволяет использовать пластиковые трубы на химических и фармацевтических предприятиях, а также облегчает задачу герметизации магистрали. В отличие от металла пластик не подвержен коррозии и лёгок, что упрощает его монтаж. Гладкая поверхность улучшает аэродинамические показатели.
Технология производства
Стальные воздуховоды круглого сечения изготавливаются в соответствии с нормами СНИП 41-01-2003 и ТУ 4863-001-75263987-2006. Необходимая конфигурация металлическим листам придаётся на специальном сталепрокатном оборудовании, а для соединения заготовок используется сварка или метод фальцевого замка.
Гибкие воздуховоды производятся спирально-навивным способом из алюминиевой фольги, сложенной в 5 и более слоёв, упроченных металлизированной лентой или проволокой. Навивная технология и гибкость изделий не ограничивает длину последних.
Спирально-навивным методом изготавливаются и жёсткие вентканалы. Для их производства используется металлическая лента (штрипс) толщиной до 1 мм и шириной не более 13 см.
Полимерные воздуховоды сначала раскраиваются из листовой заготовки, затем лист сворачивается, а его края под действием нагревательного элемента свариваются.
Плюсы и минусы воздуховодов круглого сечения
В сравнении с прямоугольными круглые имеют ряд преимуществ:
- Более равномерное распределение воздушного потока и малое аэродинамическое сопротивление.
- Меньший коэффициент шума.
- Лучшая герметичность контура, т.к. использование длинных прямых отрезков сводит к минимуму количество соединительных элементов.
- Меньшая стоимость и самих изделий и монтажных работ, чему способствует меньший расход материала при производстве и снижение затрат на фитинговые и крепёжные элементы, препятствующие провисанию магистрали.
Недостаток один – громоздкость. Из-за неё ограничено использование круглых вентканалов в малогабаритных помещениях, подвесных потолках и декоративных гипсокартонных коробах.
Виды и размеры
Способ изготовления предопределяет деление круглых вентканалов на:
- Прямошовные.
- Спирально-сварные.
- Спирально-навивные.
По жёсткости изделия подразделяются на жёсткие, полужёсткие и гибкие (гофрорукава). Гибкие в свою очередь делятся на каркасные и бескаркасные.
На заметку! Особое преимущество гофрорукавов в возможности их использования в качестве фитингового соединения, меняющего направление контура.
По коэффициенту плотности воздуховоды классифицируются как плотные (маркировка «П») и нормальные («Н»). Данная классификация предопределяет возможность использования вентканала в системе вентиляции с принудительной циркуляцией.
По способу соединения выделяют фланцевые и бесфланцевые модели:
- Фланцевый способ предполагает стыковку отдельных элементов трубопровода посредством болтов и уплотнительных прокладок.
- Бесфланцевые воздуховоды соединяются по типу бандажа.
Прямошовные (промышленные)
Особенность прямошовных воздуховодов – дополнительная жёсткость конструкции, придаваемая сварным или замковым швом. Сварка обеспечивает вентиляционной магистрали наибольшую прочность и герметичность.
Длина прямошовных вентканалов стандартизирована и, как правило, не превышает 1,25 м. Это усложняет конструкцию вентиляционного контура и требует монтажа креплений на каждом стыковочном блоке.
Диапазон же диаметров прямошовных воздуховодов круглого сечения достаточно широк: от 10 сантиметров до 2 метров.
Спирально сварные и спирально навивные (замковые)
Воздуховоды спирального типа бывают только круглыми. Они признаются наиболее эффективными, т.к. идущие по спирали швы обеспечивают прочность вентканалам и увеличивают аэродинамические характеристики воздушного потока.
Диаметры спиральных вентканалов начинаются от 10 см и не превышают 2 м, а стандартные длины варьируются в диапазоне от 3 до 12 метров. Правильный подбор длины прямого контура поможет сэкономить на количестве комплектующих.
Советы по выбору
Выбирая подходящую модель воздуховода, нужно руководствоваться соответствием его технических характеристик условиям эксплуатации объекта и данным проектного расчёта:
- Площадью помещения.
- Температурным режимом.
- Химическим составом и уровнем влажности транспортируемой среды.
- Типом вентиляции (естественная или принудительная).
- Мощностью вентиляционного оборудования и давлением, создаваемым им в контуре.
- Целевой скоростью движения воздушного потока.
Обозначенные особенности предопределяют материал вентканала, его протяжённость, извилистость, толщину стенок и диаметр:
- Для обустройства вентиляционных магистралей с функцией подачи (отведения) охлаждённого или горячего воздуха выбираются термоустойчивые материалы – сталь, ПВХ (поливинилхлорид) или ПВДФ (фторопласт).
- Полипропиленовые трубы устойчивы к щелочам, кислотам и органике. Нагрев от кухонной плиты они также выдержат. Это позволяет их использовать при монтаже кухонной вытяжки.
- При установке воздуховодов в помещениях с повышенной влажностью (ваннах, банях, бассейнах и пр.) приоритет следует отдавать пластику или нержавейке.
- Для прокладки вертикальных контуров используются только жёсткие конструкции.
- При покупке гибких или полужёстких гофрорукавов учитывается их длина в растянутом состоянии.
- В полуподвальных и цокольных помещениях используются только жёсткие трубы.
Для определения диаметра вентиляционного трубопровода применяются различные формулы и таблицы.
Примерная цена
Стоимость воздуховодов зависит от ряда факторов: структуры материала, из которого он изготовлен, способа производства, габаритов и производителя.
Бренд | Страна-изготовитель | Тип | Материал | Диаметр, мм | Длина, м | Цена, руб |
Diaflex | Россия | Гибкий, утеплённый | Алюминиевая фольга и стекловата | 315 | 10 | 5550 |
DEC | Нидерланды | Гибкий, полужёсткий, спирально-навивной | Алюминий и полиэфир | 100 | 3 | 500 |
Era | Россия | Жёсткий | ПВХ | 125 | 1 | 160 |
Россия | Жёсткий, прямошовный | Оцинковка | 150 | 1 | 320 |
Что лучше для вентиляции: круглый или прямоугольный воздуховод
Если на поставленный вопрос отвечать с точки зрения эффективности, то круглые, безусловно, лучше. Сравнивая пропускную способность при одинаковой площади сечения, то круглые выигрывают. Благодаря минимальному сопротивлению, скорость движения воздушных масс в них выше. В прямоугольных по углам создаются ненужные вихревые потоки, снижающие скоростные показатели.
Если в приоритет ставить эстетику, то воздуховоды прямоугольной конфигурации вне конкуренции. Они компактны и не бросаются в глаза, а при необходимости их спрятать, легко скрываются под навесным (натяжным) потолком. Однако для компенсации недостаточности скоростного режима следует выбирать модели с диаметром чуть больше расчётного или же придётся вентиляцию делать принудительной.
Советы по монтажу
Строительные требования по установке воздуховодных каналов изложены в СП 60.13330.2016. и СП 73.13330.2016.
Рассмотрим основные аспекты:
- Сборка начинается с крупных прямых участков, которые затем стыкуются между собой посредством фасонных элементов (переходников, углов, тройников и пр.).
- Гибкие и полужёсткие гофрорукава устанавливаются, будучи полностью растянутыми.
- Для исключения провисания каждые 1-1,5 м рукав фиксируется к опоре посредством траверсов, подвесов и хомутов. Система крепления выбирается в зависимости от нагрузки (см. на фото).
- Число поворотов и изгибов должно сводиться к минимуму, а сам угол поворота должен превышать размер диаметра используемой вентиляционной трубы в 2 раза.
- Отверстия в стенах и перекрытиях, через которые прокладывается магистраль, предварительно загильзовываются.
- Швы обрабатываются герметиком.
Важно! Алюминиевые конструкции склонны накапливать статическое электричество, поэтому требуют заземления.
Заключение
Установка вентиляционной магистрали не вызывает особых сложностей и её вполне можно выполнить самостоятельно. Отдав же приоритет круглым вентканалам, Вы сделаете её более эффективной и экономичной.
