Какие воздуховоды для вентиляции лучше: виды, расчет диаметра и длины для монтажа

Доброе время суток, уважаемый читатель! Естественная вентиляция, если она конечно имеется в квартире, явно не в состоянии справиться со своей работой, особенно на кухне, в ванной и туалете. Если хотите, чтобы воздух в вашем жилище был всегда чистым и свежим, а стены не сырели и не покрывались плесенью, дополните естественное проветривание механической системой. В её состав входят воздуховоды для вентиляции и специальное оборудование, обеспечивающее регулярный отток загрязнённого воздуха и поступление свежих воздушных потоков.

Из чего делают воздуховоды?

Для изготовления воздуховодов для вытяжки используют разные марки стали, модифицированный поливинилхлорид (ПВХ), полипропилен, стеклоткань, алюминий и металлопластик.

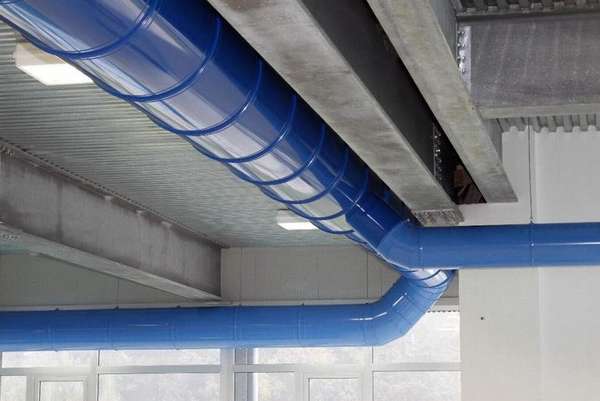

Какие воздуховоды для вентиляции лучше: виды, расчет диаметра и длины для монтажа

Из какого материала выбрать воздуховоды, зависит от размеров и назначения конкретного помещения или здания и проекта вентиляционной системы.

Пластик: плюсы и минусы материала

Пластиковые воздуховоды всё чаще используются для устройства вентиляции, уверенно вытесняя жестяные трубы. Они обладают отличными эксплуатационными качествами:

  • высокой герметичностью,
  • устойчивостью к воздействию химических веществ,
  • стойкостью к ультрафиолетовому излучению,
  • экологической чистотой,
  • не меняют своих качеств при температурах в диапазоне от 0ºС до +85ºС,
  • легко режутся и монтируются,
  • просты в уходе — отлично чистятся и моются любым бытовым средством,
  • абсолютно не подвержены коррозии,
  • широким ассортиментом типоразмеров профиля и толщины стенки,
  • износоустойчивостью,
  • хорошей звукоизоляцией,
  • низкой сопротивляемостью воздуху, благодаря гладкости внутренних поверхностей,
  • небольшим весом и ценой.

Однако трубы для вентиляции из пластика имеют низкую стойкость к воздействию механических ударных нагрузок и слабую огнестойкость, поэтому не применяются для устройства дымохода.

Металлические воздуховоды: плюсы и минусы материала

Металлические воздуховоды более прочные и огнеупорные, чем пластиковые, обладают достаточной стойкостью к коррозии, механическому воздействию, устойчивостью к агрессивным средам, перепадам температур и долговечны в использовании.

Читайте также:  Как грамотно и своими руками сделать переход с кирпичной трубы на сэндвич?

Какие воздуховоды для вентиляции лучше: виды, расчет диаметра и длины для монтажа

Минусами металлических воздуховодов являются:

  • большой вес, а значит их труднее крепить и соединять,
  • они более шумные,
  • обладают шероховатой внутренней поверхностью,
  • способные накапливать статическое электричество,
  • стальные трубы — подвержены коррозии, а из алюминия и нержавейки — слишком дорогие.

Технология производства металлических труб

В качестве заготовок для изготовления жёстких стальных вентиляционных рукавов используют в основном тонкие листы чёрной, гальванизированной, оцинкованной, нержавеющей стали или алюминия. Производятся металлическая воздухозаборная труба по двум принципиально отличным друг от друга технологиям.

  • Для изготовления прямошовного воздуховода развёртку вырезают на гильотинных станках из листа стали. Затем её в холодном состоянии гнут по всей длине с помощью профилегибочного станка, образуя замкнутый контур. Края соединяют сваркой или фальцевым соединением,
  • Спирально — навивная технология предусматривает использование металлического штрипса (ленты), который свивается на специальных станках в жёсткую трубу. Станки укомплектованы набором матриц, позволяющих выпускать изделия с различной толщиной стенки и диаметром.

Гофрированная труба: плюсы и минусы материала

Гибкие гофрированные вентиляционные трубы представляют собой каркас из жёсткой стальной проволоки, свитой спиралью, который снаружи и изнутри покрыт гофрированной фольгой или полиэфирной тканью. Они просты в сборке, ремонте и транспортировке. Такой воздуховод можно многократно сгибать в любую сторону и растягивать. Фольгированная гофротруба выдерживает нагрев до +140ºС, тканевые — не выше +90ºС.

Какие воздуховоды для вентиляции лучше: виды, расчет диаметра и длины для монтажа

Гофрированная труба из стали или алюминия по степени гибкости относится к группе полужёстких материалов. Из неё получается достаточно прочные и лёгкие воздухопроводы. Они характеризуются:

  • огнестойкостью,
  • герметичностью,
  • износостойкостью,
  • высокой технологичностью,
  • ремонтопригодностью,
  • небольшим весом,
  • способностью не накапливать статическое электричество,
  • их не нужно заземлять,
  • диапазон рабочих температур алюминиевых гофротруб — от −35ºС до +270ºС,
  • стальные гофротрубы более жаростойкие и выдерживают нагрев до +900ºС,
  • стойкостью к длительному воздействию ультрафиолета,
  • экономичностью. Гибкие гофрированные трубы для вентиляции могут растягиваться и изгибаться под углом, что позволяет сэкономить на приобретении фитингов.

Однако существует ряд запретов на использование алюминиевой гофрированной трубы:

  • алюминий не выдерживает слишком высокие температуры и может расплавиться,
  • гофрированная внутренняя поверхность создаёт препятствие движению воздуха, снижает его скорость и вызывает шум.

Сечение и размеры

Выбор размеров сечения должен основываться на нормативном значении скорости движения потока. Так для жилых домов этот показатель в ответвлениях составляет 4 м/с, для зданий общественного пользования — 5 м/с, производственного назначения — 9 м/с. При других скоростях гул в системе будет мешать людям.

Стандартные размеры согласно ВСН 353-86 и СНиП 41-01-2003 составляют:

  • для круглых воздуховодов: 100, 125, 160, 200, 250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800 и 2000 мм,
  • для прямоугольных и квадратных воздуховодов длины стенок в поперечном сечении варьируются от 100 мм до 3200 мм.

Какие лучше, круглые или прямоугольные?

Выбор применения круглых или прямоугольных воздуховодов для сооружения вентиляционной системы основывается на таких параметрах, как площадь здания, особенности расположения каналов и их конфигурация, требования к уровню шума в помещении.

Какие воздуховоды для вентиляции лучше: виды, расчет диаметра и длины для монтажа

При проектировании также учитывается температурно-влажностный режим и принятые решения по оформлению интерьера. В прямоугольных вентиляционных системах возможна утечка воздуха из-за использования при монтаже двух фланцев, секции круглых воздухопроводов соединяются с помощью одного фитинга, поэтому они более герметичны.

Каналы круглого сечения гораздо легче чистить, чем прямоугольного профиля, они менее шумные, но хуже смотрятся в интерьере.

Однако их труднее спрятать за элементами декора в помещении.

Соединительные элементы и фитинги

Для соединения секций воздухопроводов, подключения вентиляционного оборудования используются различные виды метизных деталей и фитингов. Перечень таких элементов состоит из:

  1. ниппеля — детали, предназначенной для обеспечения уплотнения соединений воздуховодов. Обычно ниппеля имеют левую и правую резьбу одновременно, что позволяет закреплять два конца труб одновременно,
  2. муфты — соединительный элемент воздуховодов с круглым сечением,
  3. отводов 30º, 45º, 60º, 90º — используются для изменения направления движения воздуха под определённым углом при обходе препятствий во время монтажа системы,
  4. круглого перехода — применяются для сочленения труб разного диаметра, соединения фасонных элементов с сечением круглой формы,
  5. тройника — детали для соединения двух ответвлений трубопроводов с магистральной линией,
  6. врезки круглого или прямоугольного сечения — заменяют тройник и позволяют осуществить подсоединение элементов в готовую конструкцию,
  7. заглушки — регулируют поток воздуха, защищают систему вентиляции от попадания инородных предметов и мусора,
  8. утки(отвода S — образной формы) — способствует изменению уровня воздуховодов,
  9. зонта круглого — защищают наружную часть воздуховода от атмосферных осадков,
  10. крестовины — детали для соединения под прямым углом трёх ответвлений в один общий воздуховод,
  11. перехода с прямоугольного сечения на круглое — применяется для соединения частей вентсистемы разного типоразмера.

Где какое сечение применяют

Модели с прямоугольной формой сечения не самый идеальный вариант для воздуховода, связано это с неудовлетворительной аэродинамикой и более сложным монтажом. Однако с их помощью можно сэкономить пространство, так как стенки трубы максимально прилегают к поверхностям без дополнительных креплений. Это преимущество ставит прямоугольные короба на первое место для обустройства вентиляции в жилых помещениях и офисах небольшой площади.

Для промышленной вентиляционной системы, под вытяжку более подходят практичные и удобные в работе воздуховоды круглой формы.

Они оказывают меньшее сопротивление воздуху, и обладают высоким уровнем жёсткости и герметичности. К тому же, круглые вытяжные трубы менее материалоёмкие, поэтому при одинаковой пропускной способности стоят дешевле, и их намного выгоднее использовать на больших объектах.

Как рассчитать диаметр и длину

Чтобы самостоятельно выполнить расчёты диаметра трубы для вытяжки необходимо знать размеры помещения и норму кратности воздухообмена в помещении. Её для жилых домов можно выбрать по таблице кратности воздухообмена:

Какие воздуховоды для вентиляции лучше: виды, расчет диаметра и длины для монтажа

Затем выполняют следующие расчёты:

  • Вычисляют объём каждой комнаты, перемножая три её размера.
  • Для определения необходимого объёма воздуха используют формулу:

Какие воздуховоды для вентиляции лучше: виды, расчет диаметра и длины для монтажа

  • Все значения L округляют в большую сторону, так чтобы полученные цифры были кратны 5.
  • Суммируют объём притока каждой комнаты.
  • Нормативное значение скорости для жилых помещений определяют по таблице:

Какие воздуховоды для вентиляции лучше: виды, расчет диаметра и длины для монтажа

  • Находят подходящий диаметр вентиляционных труб по диаграмме:

Какие воздуховоды для вентиляции лучше: виды, расчет диаметра и длины для монтажа

  • Длину наружного участка трубы для вытяжки определяют в зависимости от её диаметра по таблице, в которой столбец слева представлен размерами ширины трубы, в ячейках указана площадь её сечения. Размер участка воздуховода, введенный наружу занимает верхнюю строчку.

Какие воздуховоды для вентиляции лучше: виды, расчет диаметра и длины для монтажа

Расчёт с помощью программы

Для расчёта вентиляции можно воспользоваться специальной программой. В качестве исходных данных здесь берут оптимальное значение объёма приточного воздуха, который определяется в зависимости от назначения помещения. Также в расчёте учитывается:

  • средняя температура внутри и снаружи,
  • геометрическая форма воздуховодов,
  • материал изготовления, который имеет разную шероховатость и сопротивление потоку воздуха.

В результате программа выдаёт все необходимые размеры воздуховодов для устройства вентиляционной системы, обеспечивающую достаточную циркуляцию воздуха.

Последствия плохой вентиляции

Необходимость обеспечения системой вентиляции каждого жилого и производственного объекта устанавливают действующие строительные и гигиенические нормы пользования помещением. В её функции входит поддержание оптимального воздухообмена, создание благоприятного микроклимата для работы и отдыха путём снижения переизбытка тепла, влаги и загрязнений.

Длительное нахождение в помещении, где в работе системы вентиляции имеются нарушения или она рассчитана неверно, может привести к снижению иммунитета, развитию инфекционных заболеваний, возникновению болезней дыхательной системы.

Излишне влажная и тёплая среда способствует развитию болезнетворных организмов, плесени, грибковых отложений на поверхности стен, потолка и даже элементах мебели.

Производители

Долгое время лидирующую роль на российском рынке воздуховодов занимали европейские производители: польская компания VTS Clima, компании из Швеции — Systemair (Kanalflakt) и Ostberg, немецкие фирмы Wolter и Korf.

Сегодня с ними достойно соперничают российские компании Арктос, NED, Мовен, ООО «Венти» и ряд других фирм, выпускающих продукцию достойного качества, в большом ассортименте типоразмеров воздуховодов и фасонные части к ним. При этом стоимость изделий российского производства ощутимо ниже, чем европейских аналогов.

Монтаж

Монтаж металлических воздуховодов выполняют по следующей схеме:

  • собирают воздуховоды в отдельные секции,
  • выполняют разметку мест крепления на ограждающих конструкциях здания,
  • устанавливают крепёжные элементы с помощью строительно — монтажного пистолета или сварочного оборудования,
  • крепят секции в систему, используя для подвески траверсы или хомуты,
  • стыкуют все части фальцевым или сварным способом соединения.

Крепление к стене и потолку

Воздуховоды крепят к стене или потолку, то есть в вертикальном или горизонтальном положении. В зависимости от положения участка системы, материала базовой конструкции и размеров канала при монтаже применяют разные крепёжные элементы: Z- образные и L — образные профили.

Какие воздуховоды для вентиляции лучше: виды, расчет диаметра и длины для монтажа

Например, для крепления к кирпичным стенам или к железобетонным поверхностям горизонтальных участков используют кронштейны угловой формы с отверстием на одном конце для подвески. Между выступающей частью кронштейна и стеной устанавливается резиновый уплотнитель, обеспечивающий плотность прилегания и снижающий шум от вибрации. Длина самого кронштейна зависит от размера и веса вентканала.

Установка вертикальных участков вентиляционной трубы с помощью монтажной траверсы или хомутов. Траверса является опорной деталью, а ограничение боковых перемещений обеспечивается специальными шпильками.

Как правильно собирать?

Перед монтажом воздуховоды собирают секциями длиной не более 15 м. Для стыковки круглых металлических труб используют разный тип соединений:

  • фланцевый — крепят воздуховоды между собой способом отбортовки,
  • бандажный — применяют полосы листовой стали, специальные мастики для герметизации,
  • с помощью муфт и ниппелей — изготавливаются без уплотнительных прокладок и с уплотнителями из резины,
  • раструбный — соединяются способом вхождения прямого конца одного воздуховода в раструбный конец другого.

Прямоугольные оцинкованные трубы для вентиляции стыкуют с помощью,

  • фланцев — соединяют точечной или обычной сваркой, места сваривания окрашивают огнестойкой эмалью,
  • шины — специальной детали из оцинковки в виде угловых вставок.

Теплоизоляция

Устройство теплоизоляции на участках воздуховодов, расположенных снаружи помещения или в неотапливаемых строениях, необходимо для обеспечения бесперебойной работы всей системы вентиляции в целом. В функции теплоизоляции входит:

  • предупреждение появления конденсата на наружной и внутренней поверхности труб. Высокий уровень влажности при образовании конденсата приводит к коррозионному повреждению стенок трубопроводов и образованию на них плесени,
  • обеспечение противопожарной безопасности. Использование негорючих материалов повышает огнестойкость вентиляционной системы в целом и особенно мест прохода труб для вентиляции через перекрытия и кровлю частного дома,
  • ослабление шума и вибрации. Турбулентность воздушного потока, работа вентиляционного оборудования создают вибрацию и акустические эффекты. Слой утеплительного материала снизит уровень шума и вибрацию элементов системы вентиляции.

Теплоизоляцию всех видов воздуховодов, кроме сэндвич — труб, выполняют двумя способами: изнутри и снаружи трубопровода. Применяют для этих целей минеральную или стекловолоконную вату. Для упрочения поверхностных волокон используют термостойкие клеящие составы, не выделяющие токсичных газов при нагреве или возгорании.

Примерная стоимость работы

Цена на монтажные работы зависит от типоразмера воздуховода и сложности условий работы. Примерная стоимость монтажа вентиляционных труб составляет:

  • прямоугольного сечения — от 350 до 650 руб. за м²,
  • диаметром 200 мм — 350 руб. , 400 мм — 550 руб., 600 мм — 700 руб., 800 мм — 900 руб., 1000 мм — 1100 руб. за погонный метр.

Видео процесса

Как спрятать плоские пластиковые воздуховоды в пространстве между перекрытием и подвесным потолком можно посмотреть на видео.
