Как сделать правильный дымоход из кирпича своими руками: пошаговое руководство

Здравствуйте друзья!

Согласитесь, в наш век стекла и нержавейки иногда так хочется немножко тепла и уюта. Помните, как мы в детстве рисовали домик с трубой?  А еще русская печка и дымоход из кирпича всегда были неотъемлемой частью любой сказки.

Поэтому предлагаю вернуться к традициям и узнать, как сделать кирпичный дымоотвод своими руками.

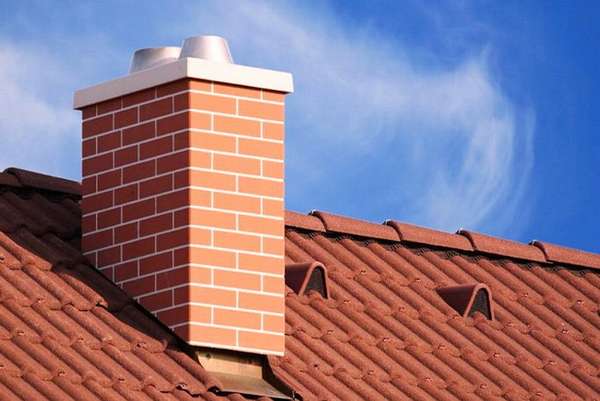

Что это такое и для чего он нужен

Дымоход – важная часть отопительной системы, представляющая собой вертикальную трубу, сложенную определенным образом.

Функция дымохода- вывод продуктов сгорания и обеспечение притока кислорода (тяги), необходимого для горения топлива.

Как устроен дымоход

Кирпичный дымоход состоит из нескольких частей, расположенных внутри и снаружи помещения. Стенки трубы, соприкасающиеся с перекрытиями, должны быть максимально утолщены. Это требуют правила пожарной безопасности. Выходя за пределы кровли, кирпичи стенок должны перекрывать отверстие в крыше.

Различают три вида конструкции упрощенный, классический одинарный и расширенный с вентиляционными отверстиями.

Схемы всех дымоходов из кирпича примерно одинаковы. Рассмотрим основную, классическую:

1. Металлический колпак (зонт). Изготавливается в различных видах и формах. Предназначен для защиты от проникновения атмосферных осадков, пыли и грязи в трубу. Крепится к выступающим частям оголовка.
2. Оголовок. Состоит из выступающих кирпичей. Защищает шейку трубы от капель, стекающих по защитному зонту.
3. Шейка трубопровода.
4. Гидроизолированная поверхность выдры. Предназначается для отвода попавших на шейку осадков. Чаще всего изолируется цементным слоем.
5. Выдра. Часть трубы с утолщенными стенками. Располагается в месте прохода дымохода через кровлю. Более толстые стенки регламентированы правилами пожарной безопасности, они защищают утеплитель и прочие горючие слои кровельного пирога от перегревания.
6. Кровля,
7. Обрешетка,
8. Стропильная система,
9. Стояк. Находится в чердачном помещении.
10. Распушка. Часть трубы по принципу действия схожая с выдрой. Имеет такие же толстые стенки, защищающие от перегревания перекрытие между жилым помещением и чердаком. Иногда вместо распушки монтируется металлический ящик, наполненный сыпучими негорючими материалами (песок и тп). Толщина этого защитного слоя- 100-150мм.
11. Перекрытие,
12. Изоляция. Чаще всего изготавливается из асбеста. Служит для защиты деревянных балок перекрытия от перегрева,
13. Дымовая заслонка (задвижка). Позволяет регулировать отвод продуктов горения.
14. Шейка трубы, соединяющая печь с дымоходом.

Принцип работы

Основной принцип работы дымохода основан на разнице температур воздуха внутри трубы и снаружи. Благодаря этой разнице возникает тяга. Чем выше труба и разница температур, тем больше тяга. Т.к. плотность холодного воздуха больше, чем теплого, возникает разница давлений у основания дома и верха трубы. Эта разница обеспечивает приток в дом холодного воздуха. Таким образом, печь в доме не только греет, но и создает естественную вентиляцию.

Тяга зависит от площади сечения канала и высоты трубы. Например, для создания хорошей тяги в камине, сечения дымохода должно составлять не менее 1/10 площади входного отверстия.

В тоже время, слишком широкая труба снижает тягу. Поэтому правильнее будет увеличить ее высоту. Для печей и каминов оптимальная высота трубы- 5м от уровня колосников.

Виды и конструкции

Какой кирпич нужен для дымохода?

Для устройства дымоходов подходит исключительно красный обожженный кирпич. Использование силикатного – запрещено, из-за неустойчивости его к высоким температурам.

Экономить на кирпиче нельзя, это чревато разрушением всей конструкции и большими тратами на ее переделку.

Красный кирпич имеет свои особенности и подразделяется на 3 сорта:

1. Первый сорт —оптимальный для дымохода вариант. Отличается самой высокой плотностью глины, низкой пористостью, имеет гладкие грани и ровные края. Морозостоек. При простукивании издает умеренно-звонкий звук. Цвет от алого до оранжевый.
2. Второй сорт (недожженный) — допустим для использования. Имеет бледную рыжую или розоватую расцветку, глухо отзывается при простукивании. Кирпич довольно пористый, ребра бывают раскрошены. В устройстве дымохода использоваться может, но при условии дополнительной обработки,
3. Третий сорт —пережженный, не подходит для кладки трубопроводов. Темно красный, хрупкий, звонкий. Легко раскалывается под воздействием разницы температур и механических воздействий.

Вариант с более высокой стоимостью  шамотный кирпич. Чаще используется при устройстве топок и каминов, нежели выводных труб. Является производной специальной шамотной (огнеупорной), смешанной с кварцем. Выдерживает температуру до 900С.

Преимущества и недостатки

Как любое конструктивное решение, кирпичный дымоход имеет свои преимущества и недостатки.

Плюсы:

• Устойчивость к высоким температурам отходящих газов,
• Кирпич долго сохраняет тепло,
• Невысокая стоимость материала,
• Эстетичный внешний вид, стиль.

Минусы:

• В углах дымохода возникают завихрения,
• На шероховатых стенках задерживается сажа,
• Большой вес конструкции, и соответственно –увеличенная нагрузка на фундамент.

Срок службы такого дымохода

Срок службы кирпичных дымоходов невелик. В хорошем варианте это 7-12 лет.

Увеличить продолжительность жизни трубопровода можно защитой снаружи и изнутри, уходом и регулярной чисткой.

Сделать самому или заказать

Советы по выбору

В начале 20го века, когда газовое и электрическое отопление отсутствовало, печи из камня и кирпича были распространены повсеместно. Хороших мастеров по укладке было много, гораздо больше чем сейчас.

Если вы решили заказать камин или печь и обратились к помощи специалиста, обязательно обратите внимание на его профессионализм. Для этого не лишним будет посмотреть документы, подтверждающие его квалификацию и ознакомиться с портфолио работ. Плохо построенный дымоход опасен для жизни. Недостаточная тяга приведет к образованию опасного угарного газа, из-за которого умирает ежегодно более полутора миллионов человек. Кроме того, возникновение обратной тяги может привести к возгоранию. Даже если катастрофы удастся избежать – дымоход все равно придется перекладывать, а это двойные траты.

Поэтому не экономьте на хорошем мастере. Но и переплачивать, например, за рекомендуемый многими укладчиками шамотный кирпич не имеет смысла. Обычный красный выдерживает температуру до 800С, а по цене почти в 2 раза дешевле.

Если было принято решение сделать дымоход самостоятельно внимательно ознакомьтесь со всеми требованиями строительных норм и пожарной безопасности.

Все необходимые я приведу чуть ниже. Кроме того, следует точно рассчитать размеры, составить чертеж, ознакомиться со всей необходимой литературой и посмотреть пару десятков видео по теме.

Дымоход может быть 3х видов:

• Насадной. Здесь в качестве основания выступает печь. Минимальная толщина стенок печи- 2 кирпича.

• Коренной. Располагается на отдельному фундаменте. Дымоотводящий патрубок котла или печи присоединяется к дымоходу посредством соединительного перекидного рукава.

• Настенный. Представляет собой канал в несущей стене.

Какой бы дымоход вы не выбрали, лично я рекомендую при выборе самостоятельной укладки не пренебрегать советами и контролем специалиста. Повторюсь неправильно уложенный дымоход неминуемо приведет к трагедии.

Кстати для металлической печи труба из кирпича не нужна – достаточно обычной железной.

Строительные нормативы

Устройство дымоходов для частных домов и бань регулируются следующими строительными нормами:

1. СП 7.13130.2013 «Требования к пожарной безопасности»,
2. СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»,
3. ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

Требования пожаробезопасности к дымоходам

Требования к пожарной безопасности дымоотводов сводятся к следующим основным пунктам.

• Толщина стенок отводящей трубы должна быть не менее 120мм,
• Между внутренним слоем кровельного пирога и дымоходом должна быть предусмотрена противопожарная отступка – не менее 130мм,
• При применении в конструкции чердачного перекрытия сгораемого утеплителя- обязательно организовать защиту в виде песчаной засыпки,
• Распушка должна заканчиваться не менее чем за 70 мм от верхней и нижней границ перекрытия,
• Расстояние от внутренней поверхности горячего дымохода до горючих конструкций перекрытия (противопожарная разделка) должно составлять 500 и более мм,
• Стенки печи отступают от сгораемых элементов конструкций не менее чем на 250мм,
• Расстояние между верхним краем печи и перекрытиями кровли 350 мм для печей периодической топки и 1м –для печей с постоянной. Это условие качается печи, выполненной из трех рядов кирпича. В случае, если рядов 2- расстояния нужно увеличить в полтора раза,
• Нельзя подключать в одну систему дымоотвода два источника тепла.

Сила тяги

Сила тяги обеспечивается правильно подобранным сечением трубы и ее высотой. Сечение дымовых каналов, выполненных из кирпича, рассчитывается исходя из мощности отопительного прибора.

Высота трубы дымохода рассчитывается с помощью специальных программ и формул, но существует одно правило возвышение дымовой трубы над коньком должно составлять менее 500мм (в случае, если расстояние от дымохода до конька менее 3м).

В вертикальном кирпичном дымоходе тяга образуется за счет конвекции.

Обязательное условие для возникновения восходящего потока перепад температур между окружающим воздухом и отводимыми продуктами сгорания: чем он больше, тем сильнее тяга.

Поэтому для нормального функционирования дымохода важно позаботиться о его утеплении. Как устроит утепление- расскажу чуть позже.

Изготовление и установка дымохода своими руками

Перед началом сборки дымохода своими руками, необходимо ознакомиться с готовыми чертежами и составить свои по вашим рассчитанным размерам.  Приложу примерные чертежи и схемы для наглядности.

Чертеж и схемы

рис.1  Устройство распушки:

Рис 2. Схема соединения печи и дымохода:

Расчет высоты кирпичной трубы

Для нормальной тяги необходимо правильно рассчитать высоту трубы.

Оптимальная длина от колосниковой решетки- не менее 5м. Это параметр меняется в зависимости от сечения трубы.

Рекомендуемая высота трубы на кровле из негорючих материалов 0.15м, на крыше из горючих 0.5м.

Еще один вариант расчета – отталкиваться от высоты  конька (как указано в  СНиП). Напомню-если труба находится на расстоянии до 1.5м от конька ее высота не должна быть менее 0.5 м над ним, если дальше – может быть вровень с коньком и выше.

Если искомое расстояние превышает 3 м – высота выхода трубопровода рассчитывается по следующему способу от верха конька проводится условная линия вдоль ската крыши с наклоном в 10 градусов вниз относительно горизонтали.  Производить подобные  расчеты необходимо на чертеже.

Расчет сечения дымохода

Сведем данные зависимости сечения дымохода от мощности прибора отопления в таблицу:

Если мощность печи неизвестна его можно приблизительно вычислить по формуле:

W=Vt*0.63*0.8*E/t

Где:

• W – мощность теплогенератора, кВт,
• Vt – объем топки,м3,
• 0.63 – коэффициент загрузки топки,
• 0.8 –коэффициент сгорания топлива,
• Е – теплотворная способность топлива, кВт*ч/м3.  Зависит от породы дерева и влажности древесины,

• T время горения одной загрузки топлива.

Данная формула действует только для печей и не распространяется на камины.

Видео по монтажу

И конечно же- несколько полезных видео по теме:

Особенности монтажа

Наиболее простой вариант для монтажа – насадной дымоход. Как же выложить трубу своими руками?  Рассмотрим способ кладки классического дымоход для банной печи:

• Рассчитываем параметры дымоотвода одни из способов, приведенных выше,

Стандартное сечение канала для банной печи- 250120мм –это как раз размер красного кирпича, кроме того понадобятся кирпичи-половинки. Их можно купить либо отрезать,

Раствор укладывается толщиной не более 1см, предпочтителен глиняный состав с добавлением цемента,

• Подготавливаем все необходимое- кирпичи, раствор, инструменты,
• Снимите размеры для распушки, шибера и выдры,
• Кладка следует начинать от печки, проверяя каждый ряд строительным уровнем. Периодически очищайте канал от лишнего раствора,
• Совет – после укладки первых двух-трех рядов кирпичей, закрепите по углам будущего дымохода веревки и протяните их к потолку (строго вертикально). По ним контролируется положение дымоотвода,
• На месте установки шиберной задвижки необходимо закрепить рамку,
• Продолжайте укладку кирпича до распушки. Перед устройством распушки необходимо подсчитать количество ее рядов. За один ряд диаметр канала увеличивается на ¼ ширины кирпича. Кирпичные выводы должны плотно присоединяться к балкам перекрытия, зазоров между ними не должно быть, иначе дымоход будет шататься
• Класть распушку следует согласно схеме (см. выше-рис.1). Ее можно менять исходя из своих размеров,
• После укладки распушки продолжаем укладку дымохода,
• Начинаем укладывать выдру с нижней стороны крыши, увеличение сечения дымохода при укладке выдры должно происходить с учетом наклона ската крыши, постепенно,
• Совет- для повышения устойчивости следует вмуровать в выдру металлические пластины,
• При необходимости –подрезаем концы кирпичей,
• Устройство оголовка. Для этого внешний периметр увеличиваем на четверть кирпича,
• Финишный ряд. Монтируем в него сетку от птиц. Сверху дюбелями крепим защитный колпак.

Частые ошибки и проблемы при установке

Основные ошибки, допускаемые при самостоятельной кладке дымохода.

• Выбор некачественного кирпича,
• Слишком большая толщина швов,
• Неправильный состав раствора,
• Неправильный расчет высоты печной трубы,
• Несоблюдение равномерности при укладке канала,
• Несоблюдение противопожарных требований, перечисленных выше.

Из-за ошибок в укладке возникают завихрения, потеря герметичности канала, плохая тяга. Все это приводит к ухудшению эксплуатационных свойств дымохода.

Обслуживание и чистка

В процессе эксплуатации на стенках трубы образуется налет из сажи, который необходимо убирать. Профессионалы рекомендуют чистить дымоотвод не менее 2 раз в год – в начале и в конце отопительного сезона.

Существует несколько способов чистки:

• Народные методы

Периодическое сжигание осиновых дров и картофельных очисток помогает выдуть всю сажу со стенок дымохода,

• Химический способ

Специальное полено-трубочист пропитывают химическими составами, которые взаимодействуют с отложениями в трубе и способствуют их разрушению,

• Механическая чистка

Самый эффективный метод. Для механической чистки можно пригласить профессионала со специальным оборудованием, а можно попробовать почистить самому с помощью щетки. Чистка происходит не только с крыши, но и снизу, через прочистные дверцы.

Советы специалистов

Иногда разжечь огонь бывает трудно.  Одной из причин является наличие конденсата, ухудшающего движение газов.

Если дымоотвод не имеет утепления, наблюдается теплопередача от горячих газов к окружающей среде. При значительной разнице температуры внутри и снаружи дымохода возникает «точка росы». В этой точке пары конденсата преобразуются в жидкость. Эта жидкость разрушает дымоход.

Поэтому трубу дымохода рекомендуется утеплять. В этом случае все продукты горения выходят только в газообразном состоянии.

Как утеплить

Самый простой способ утеплить кирпичную кладку снаружи-штукатурная отделка.  Для этого на трубу надевается специальная сетка, на которую наносятся несколько слоев штукатурки. Практика показывает, что срок жизни защищенного таким образом дымоотвода увеличивается в 2-3 раза.

Кроме того, для утепления используют материалы с низким коэффициентом теплопередачи-минеральная вата, стекловата, базальтовое волокно.

В последние годы популярным для утепления стал полистиролбетон. Из него можно изготовить защитный кожух для дымохода любой формы.

Некоторые горе-мастера обкладывают дымоход изоляцией, не устраивая металлического кожуха, и сверху всю эту конструкцию закрывают фольгой. Такая система в корне неправильна и принесет больше вреда, чем пользы.

Заключение

Кладка дымохода из кирпича- дело очень ответственное. Именно от правильной работы дымового канала зависит жизнь и здоровья вас и ваших близких. Поэтому – не надо экспериментов. Не пренебрегайте советами нашей статьи и помощью специалистов.

А я прощаюсь и жду вас в наших сообществах!
