Если Вы счастливый обладатель частного дома/бани/дачи – всего, что необходимо отапливать, то вопрос о правильном устройстве дымохода и обеспечении в нем достаточной тяги очень даже актуален. В этой статье мы расскажем о простом способе усиления скорости удаления продуктов горения или воздуха при вентилировании помещения. Для этой цели устанавливают дефлектор на дымоход.
Что такое дефлектор и для чего он нужен

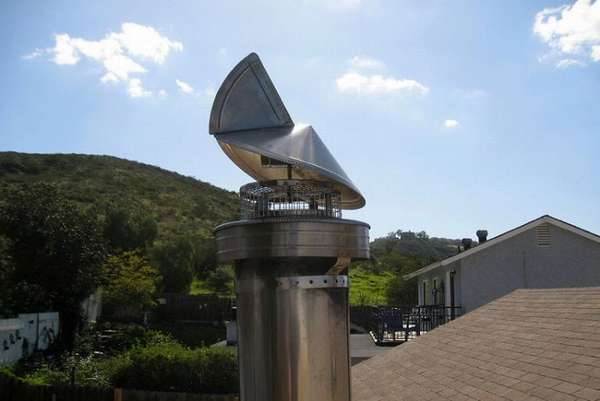

Это устройство, устанавливаемое над дымоходом или вентканалом.
Его предназначение:
- для защиты трубы и отопительного и вентиляционного оборудования от ветра, дождя, снега,
- для защиты от попадания мусора и птиц,
- в качестве искрогасителя на дымовой трубе,
- для усиления тяги и повышения эффективности работы систем дымоудаления или вентиляции. При выборе подходящей конструкции силу тяги можно увеличить на 15-20%, при этом увеличивается и КПД отопительных приборов (за счет более полного сгорания топлива).
Прицип работы
Дефлектор устанавливают так, чтобы он всегда обдувался ветром. Принцип работы основан на эффекте Бернулли – при обтекании препятствия (диффузора) скорость потока воздуха увеличивается, он становится более разреженным и способствует удалению воздуха из трубы…
Как устроен отражатель
Дефлектор в переводе означает «отражать». Отражатель – преграда на пути отводимых газов, изменяющая направление их движения. В простейшей модели он имеет вид колпака, накрывающего диффузор.
Основные составляющие его части:
- диффузор – самый большой цилиндр,
- патрубок (нижний цилиндр),
- колпак.
Дефлектор устанавливают так, чтобы он всегда обдувался ветром.
Принцип работы основан на эффекте Бернулли – при обтекании препятствия (диффузора) скорость воздуха увеличивается, он становится более разреженным и способствует удалению воздуха из трубы…
Виды и конструкции дефлекторов
Ветровые насадки изготавливаются из следующих материалов:
- лист оцинковки,
- листы из нержавеющей стали,
- листы алюминия,
- медь (дорогой материал и используется редко)
- бывают готовые пластиковые колпаки, применяемые для систем вентиляции.
По техническим характеристикам усилители тяги бывают статичные (неподвижные) и ротационные (вращающиеся).
Конструктивно дефлекторы выпускаются следующих типов:
- модель конструкции ЦАГИ (Центрального гидродинамического института) – самая универсальная,
- вращающаяся модель конструкции Григоровича,
- круглый Вольперта,
- вращающаяся «звезда» Шенард,
- «Астато» открытого типа,
- Н-образного типа,
- небольшой колпак простой формы также усиливает тягу,
- иногда изготавливают изделия в виде декоративного флюгера.
Какой дефлектор лучше на дымоход
Выбор рефлектора – дело сугубо личное. Чаще всего используют ЦАГИ – надежный и некапризный, пригодный и для дымоходов и для вентиляционных труб.
Можно ли ставить дефлектор на газовый дымоход? Нужно. Вы не только сэкономите топливо и повысите КПД газового котла, но и получите дополнительно усиление и стабилизацию тяги и уменьшение вероятности возникновения обратной тяги – опасного явления, которое может возникнуть в очень ветреные дни и привести к отравлению продуктами горения.
Чем опасны дефлекторы на дымоходе
Ветровая насадка может обмерзнуть или замусориться – это приведет к снижению тяги и возможности отравиться угарным газом. Вероятность обмерзания существует в случае длительного дождя в мороз и бывает крайне редко, от мусора конструкцию следует очищать хотя бы раз в три месяца. В общем, конструкция предохраняет себя и трубу от обмерзания и замусоривания.
Не бойтесь монтировать на свои дымовые трубы дефлекторы – Вы повышаете не только тягу, но и мощность отопительного оборудования и вентиляции.
Сделать самому или заказать прибор
Для решения этого вопроса нужно учесть все факторы:
- Ваши требования к эстетике, назначение дома, размещение колпаков относительно наружной стороны дома,
- выбранной конструкции,
- высоты крыши здания,
- возможности самостоятельно вести работы на высоте (особенно если Вы боитесь высоты), наличия лестницы на кровле,
- финансового состояния.
Выполнение более простых неподвижных моделей возможно и самостоятельно – работа достаточно сложная, но доступная.
Ротационную конструкцию изготовить достаточно сложно такую модель проще купить. Детали такого колпака изготавливаются с маленькими допусками и более высокой точности.
Изготовление и установка дефлектора своими руками
До выполнения любых работ нужно сделать чертеж или хотя бы схему раскроя деталей (картин), продумать порядок действий, приготовить инструменты и материалы, возможно, сделать шаблон деталей из картона и склеить модель (это если Вы совсем-совсем не уверены в своих силах).
Здесь мы расскажем, как изготовить и установить самостоятельно дефлектор ЦАГИ – надежную простую по конструкции модель.
Для работы Вам понадобятся:
- нержавейка или оцинковка – самый ходовой материал. Толщина – на выбор. Металл толщиной 1 мм уже тяжело сгибать, а толщиной 0,5 мм будет прогибаться при сильном ветре, если диаметр изделия большой,
- ножницы по металлу,
- болты с гайками или заклепки с заклепочником,
- металлическая линейка, маркер,
- электродрель,
- возможно, картон и канцелярский нож.
Расчет размеров
До начала работ необходимо замерить диаметр трубы, ее высоту. Продумать планируемые размеры будущего изделия. Размеры приведены на рисунке 1 в таблице:
Если Ваша труба имеет нестандартные габариты, то размеры рассчитываются по формулам:
- высота дефлектора = диаметр х 1,6 (можно 1,7),
- высота диффузора = диаметр х 1,2 или 1,3,
- диаметр колпака = диаметр х 1,7 (можно 1,8),
- где диаметр – наружный диаметр трубы.
Как изготовить и собрать прибор
Начать работу следует с изготовления нижнего цилиндра. Его диаметр устанавливается в соответствии с диаметром трубы (его внутренний диаметр должен быть равен наружному диаметру трубы). Размечают, вырезают развертку – прямоугольник (с запасом для зафальцовки стыка), сгибают до получения формы цилиндра, двойным фальцем соединяют края, можно соединять заклепками или болтами.
Аналогично изготавливают остальные части дефлектора. Для изготовления колпака из стального листа вырезается круг, из него вырезается небольшой сегмент, один край заводится за другой, скрепляется фальцем или заклепками – получается конус.
Соединять деталь можно при помощи заклепок иди болтов с гайками. Между собой детали собираются с помощью кронштейнов из этой стали или более толстой.
Перед тем, как крепить конструкцию и собирать на болты или заклепки, необходимо обязательно просверлить отверстия.
Особенности монтажа
Монтировать можно только предварительно собранное на земле изделие! Для работ на кровле существуют специальные лестницы, зацепленные за конек крыши. Если труба имеет не круглое, а прямоугольное или квадратное сечение, то необходимо воспользоваться специальным переходником. Можно устанавливать насадку на трубу при помощи креплений и дюбелей. Возможен вариант установки на хомутах, особенно если дымоход не облицован кирпичом.
Как установить на крыше
В нашем видео показан весь процесс сборки и установке на крыше. Лучше один раз увидеть все процессы – это поможет лучше освоить некоторые неочевидные приемы работы.
Частые ошибки и проблемы с дефлектором
Основная ошибка при изготовлении и устройстве вентиляционной насадки – устройство не по размеру или плохо закреплено. Неэффективная работа дефлектора сведет на нет все Ваши усилия. Труба должна оканчиваться выше конька, не должна быть расположена слишком близко к деревьям, колпак как зонт должен прикрывать выходное отверстие трубы от осадков.
Проверка тяги
Проверка тяги – обязательный момент. Для этого необходимо развести сильный огонь и понаблюдать за удалением продуктов горения.
Советы специалистов
Не берите слишком тонкую оцинковку. На некрупные изделия лучше взять лист толщиной 0,7-0,8 мм, на крупные – 1 мм.
Не экономьте на материалах – в данном случае качество играет огромную роль для обеспечения долговечности Вашего изделия.
Заключение
Не бойтесь изготовить и установить своими руками покупной или самодельный колпак на дымоход. Эта работа вполне доступна, хотя и не совсем проста. Вы получаете экономию на оплате газа и на оплате услуг и моральное удовлетворение.
Желаем Вам, дорогой читатель, удачной модернизации дома. Делитесь нашей информацией с друзьями, приглашайте их подписываться на наш сайт.
