Как выбрать и сделать правильный дымоход для печей длительного горения своими руками?

Здравствуйте, дорогой читатель! Мы любим отдыхать за городом, но в холодное время года любимую дачу необходимо обогреть Современные печи значительно отличаются от своих старинных собратьев, в первую очередь по удобству эксплуатации и КПД, но в то же время более требовательны к качеству топлива и особенностям конструкции.

Дымоходы для печей длительного горения имеют некоторые специфические требования к конструкции. В нашей статье мы расскажем об установке дымовых труб к отопительным агрегатам длительного горения своими руками.

Что это такое и для чего он нужен

Дымоход – устройство для вывода в атмосферу продуктов сгорания топлива. Обычно имеет вид трубы, установленной вертикально возле отопительного агрегата или насаженной на него.

Как выбрать и сделать правильный дымоход для печей длительного горения своими руками?

Одновременно изолирует газы от горючих материалов и конструкций здания. Дымоудаление охраняет жилье и жильцов от пожара и отравления углекислым и угарным газом.

Как устроен дымоход

Для современных печей длительного горения практически не применяют традиционные кирпичные трубы. Современные дымоходы из керамики или сэндвич-труб имеют модули для подключения к печи, для сбора конденсата, вертикальные, для прочистки. Керамические конструкции имеют внешний каркас из керамзитобетона, утеплитель из минеральной ваты в промежутке между керамической трубой и каркасом. Модули сэндвич-труб состоят из внешней и внутренней стальной оболочки и утеплителя между ними.

Сверху на дымоходе должен в обязательном порядке стоять дефлектор.

Принцип работы

В основе принципа работы дымоотводов лежит способность газов расширяться при повышении температуры, при этом их плотность уменьшается, они поднимаются вверх, давление в топке уменьшается и в нее подсасывается снизу холодный воздух. Чем выше температура отходящих газов – тем сильнее тяга в трубе.

Читайте также:  Зачем нужен короб для дымохода на крышу и как самостоятельно его сделать?

Виды и конструкции

Виды дымовых труб по материалу изготовления:

  • кирпичные,
  • металлические однослойные и трехслойные с утеплителем,
  • асбоцементные,
  • железобетонные,
  • керамические.

Виды дымоходов по конструкции:

  • стенные – традиционные кирпичные конструкции из красного кирпича, составляющие одно целое со стеной. Низ конструкции опирается на фундамент стены,
  • коренные – отдельно стоящая конструкция, имеющая отдельный фундамент, чаще всего расположенная снаружи у стены дома, чаще всего кирпичная с вкладышем или керамическая,
  • насадные – устанавливаются (насаживаются) на печку или камин, имеют небольшой вес. Практически таким методом монтируются однослойные металлические дымоходы или трубы-сэндвич,
  • современные сборные конструкции из стали, подвешенные на несущих конструкциях и не имеющие фундамента,
  • можно еще упомянуть коаксиальные конструкции из двух труб системы Шидель, в которых поступающий воздух и отходящие газы идут противотоком (самый известный пример горизонтальные трубы, применяемые для подключения газовых котлов).

Как выбрать и сделать правильный дымоход для печей длительного горения своими руками?

Какой лучше выбрать

Когда говорят о печах длительного горения, обычно подразумевают твердотопливные котлы на самых различных видах топлива:

  • дрова,
  • пеллеты,
  • торф,
  • уголь.

Чаще всего речь идет о всевозможных дровяных металлических печах, печах-каминах, булерьянах с основным методом передачи тепла в помещение способом конвекции.

Современное оборудование имеет КПД от 87% у пиролизных агрегатов до  92% у пеллетных. Топливо сгорает почти практически полностью, при этом выделяется немного серной, азотной и других кислот и много влаги. При подъеме не очень горячих отработанных газов они охлаждаются о стенки дымохода и выпадают в виде агрессивного конденсата.

Как выбрать и сделать правильный дымоход для печей длительного горения своими руками?

Старые кирпичные и асбестоцементные дымоходы не слишком устойчивы к кислотам и требуют установки внутреннего вкладыша из нержавейки. Кроме того, их необходимо дополнительно утеплять – а на высоте выполнять утепление не слишком удобно. Если есть возможность, такие дымоходы лучше не использовать.

Стальные однослойные конструкции без утепления применять в принципе нельзя – конденсат испортит печь, а в морозы может вообще потушить огонь в топке. С утеплением – монтировать сложно и хлопотно, зато не очень дорого. Но ненадолго – максимум на 10 лет.

Оптимальным вариантом являются керамические конструкции и «сэндвич». Они имеют высокую кислотостойкость, очень большой срок службы, устойчивость к коррозии гладкую внутреннюю поверхность, хорошую теплоизоляцию, большой ассортимент готовых модулей заводского изготовления, быстрый монтаж, легкий ремонт. Сэндвич имеет небольшой вес. Серьезным преимуществом керамики является долговечность (до 50 лет) и способность выдерживать высокие температуры. Оба вида конструкций можно устанавливать и внутри и снаружи здания. Недостатки: немалая цена, керамика довольно хрупкая и имеет относительно сложный монтаж, требует фундамента.

Лучший выбор – керамика или сэндвич. Покупать – с гарантией в строительном супермаркете.

Внешняя оболочка сэндвича не должна быть толщиной 0,5-0,7 мм – только 1 мм (не должна гнуться при продавливании рукой).

Сделать самому или заказать

Решение этого вопроса зависит от очень многих факторов:

  • наличия хотя бы минимальных строительных навыков,
  • наличие минимум двух помощников,
  • конструкции кровли – на плоских кровлях проводить монтаж не в пример проще,
  • конструкции дымоотвода,
  • и даже наличия у Вас боязни высоты.

Идеальный выбор – самые прогрессивные сэндвич и керамика. Сэндвич намного проще монтируется и его легче установить самостоятельно: керамика хрупче, наличие фундамента и наружного короба усложняет проведение работ – ее монтаж лучше доверить профессионалам.

Как выбрать и сделать правильный дымоход для печей длительного горения своими руками?

Самостоятельное изготовление труб – нонсенс. Можно своими руками сложить кирпичную трубу – но это достаточно сложно, не каждый каменщик выложит ровную вертикальную кладку. Асбестобетонные и стальные трубы с утеплением можно установить самостоятельно, но это неудачный выбор.

Строительные нормативы

Устройство дымоходов определяется положениями СНиП 41-01-2003.

Конструкция дымохода должна отвечать следующим нормативным требованиям:

  • минимальная высота должна составлять не менее 5 метров от точки горения или колосниковой решетки,
  • труба должна возвышаться над плоской кровлей на высоту не менее 1 метр,
  • при расположении на скате кровли на расстоянии менее 1,5 м до конька – труба должна быть выше конька на 0,5 м,
  • при расположении на скате кровли на расстоянии 1,5- 3 м до конька – труба может быть не ниже конька,
  • при расположении на скате кровли на расстоянии более 3 м до конька – угол между горизонталью и линией, проходящей через конек и верх трубы, должен быть не более 10°,

Как выбрать и сделать правильный дымоход для печей длительного горения своими руками?

  • максимальная длина каждого горизонтального и наклонного участков не должна быть больше 1 м, суммарная длина их проекций на горизонталь не должна превышать 2 м. При наличии косых и горизонтальных участков необходимо удлинить трубу на длину горизонтальных проекций. Для керамики наличие горизонтальных участков не допускается.

Требования пожаробезопасности к дымоходам

Расстояние от поверхности дымоходов из керамики, утепленных стальных и асбоцементных до горючих конструкций дома должны быть не менее 0,25 м, для кирпичных дымопроводов и конструкций сэндвич-труб – не менее 130 мм.

Необходимо защищать строительные конструкции из горючих материалов с помощью цементной или гипсовой штукатурки по сетке толщиной не менее 25 мм.

Если кровля покрыта горючими материалами (рубероидом, битумной черепицей, ондулином), или на ней могут скапливаться листья, пух  на оголовок трубы обязательно следует устанавливать искрогаситель из сетки.

Сила тяги

Факторы, влияющие на силу тяги:

  • высоты конструкции,
  • состояния внутреннего канала – гладкости стенок, регулярности очистки от сажи,

наличия наклонных или горизонтальных участков. Для труб  агрегатов длительного горения наличие горизонтальных и наклонных участков не допускается, так как отходящие газы имеют невысокую температуру и удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания,

  • установки дефлектора,
  • качества и толщины утепления,
  • подвода воздуха к топке.

Ваша безопасность зависит от наличия и силы тяги, поэтому необходимо проверить наличие тяги и принять меры к очистке канала от сажи, обледенения оголовка трубы.

Изготовление и установка дымохода своими руками

Установка труб из оцинковки и нержавейки с утеплением мы рассматривать не будем – это уже прошлый век.

Из каких материалов лучше сделать

Выбор оптимального материала расписан выше. Изготовить сэндвич или керамику своими руками нельзя.

Как выбрать и сделать правильный дымоход для печей длительного горения своими руками?

Здесь мы рассмотрим установку своими руками самых прогрессивных керамических труб, имеющих к тому же самый сложный монтаж. Сэндвичные трубы имеют модули, по назначению и конструкции напоминающие керамические, и их монтаж не составляет особого труда. Главное – не забыть промазать герметиком стыки и дополнительно утеплить места прохода через перекрытие и кровлю.

Чертеж и схемы

От параметров трубы зависит жизнь жильцов дома. Поэтому начинать работу без начерченного чертежа или хотя бы подробных схем нельзя!  До начала работ необходимо тщательно замерить высоту помещения, чердака, перекрытий. Затем сделать схему или чертеж и определить сколько и каких комплектующих Вам понадобится.

Не лишним будет свести всю информацию в таблицу – это поможет при закупке.

Расчет размеров

Высоту трубы определяем с учетом высоты здания и требований СНиП 41-01-2003 (см. выше).

По диаметру выходного патрубка отопительного агрегата определяем внутренний диаметр дымохода – они должны быть равны.

Видео по монтажу

Все тонкости монтажа керамики и сэндвича можно увидеть на нашем видео.

Особенности монтажа

Порядок монтажа дымохода из керамики:

  • фундамент для установки трубы должен быть идеально ровным – никакие перекосы при установке не допускаются,
  • для герметизации швов между модулями применяют специальный кислотостойкий раствор. Разводят его в соответствии с инструкцией на упаковке небольшими порциями непосредственно перед применением – иначе он застынет к концу монтажных работ,
  • на фундамент устанавливается внешний керамзитобетонный корпус,
  • в него вставляется утеплитель и армирующие элементы, их удобно нарезать кусками по 1,5 м. при необходимости соединить два армирующих прута их просто вставляют в отверстия в блоках корпуса с перехлестом не менее 100 мм. Отверстия с армирующими прутьями необходимо заполнить цементным раствором,
  • стыки блоков корпуса также скрепляют цементным раствором,
  • устанавливается модуль с резервуаром для конденсата и трубкой для его отвода,
  • в дальнейшем элементы трубы монтируются в таком же порядке корпус, утеплитель, керамика,
  • при необходимости в керамзитобетонных элементах с помощью болгарки вырезаются отверстия,
  • затем монтируется модуль с ревизионной дверцей или тройник для прочистки,
  • затем монтируется тройник для подключения котла или камина,
  • затем монтируются трубы,
  • излишки раствора следует вытирать мокрой губкой,
  • при проходе через кровлю труба крепится при помощи специальных хомутов.

Как выбрать и сделать правильный дымоход для печей длительного горения своими руками?

После монтажа всех конструкций производится декоративная отделка внешнего керамзитобетонного корпуса и монтаж дефлектора.

Частые ошибки и проблемы при установке

Самой существенной и опасной ошибкой является отсутствие дефлектора или хотя бы колпака над дымопроводом. Снег и дождь не должны попадать внутрь трубы – они усиливают образование конденсата, наледь может перекрыть сечение трубы.

Если дымовая труба выходит на кровлю в одном блоке с вентканалами (существует такая модификация – в одном корпусе проходит и дымовая, и вентиляционная труба), то дымовая должна быть выше вентиляционной, желательно на 500 мм.

Как выбрать и сделать правильный дымоход для печей длительного горения своими руками?

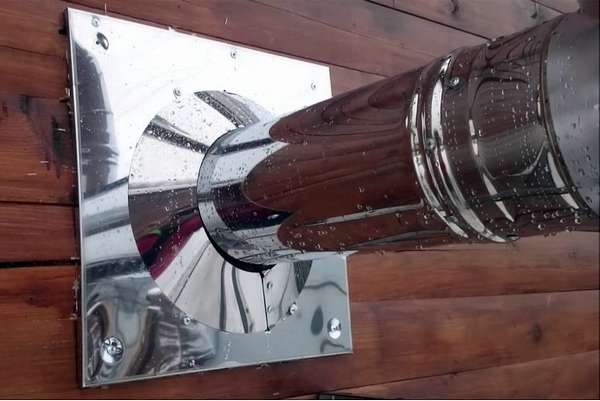

В местах прохода конструкций через перекрытия категорически запрещается устанавливать стыки отдельных элементов – просочившийся горячий дым может вызвать пожар.

Обслуживание и чистка

Регулярная чистка дымоходов позволит избежать пожара и опрокидывания тяги. Периодичность чисток – 2 раза в год. Можно провести механическую чистку, можно воспользоваться химическим методом – сжигать в топке специальные средства. Но следует учесть, что эти спецполенья горят при очень высокой температуре и способствуют более быстрому прогоранию дымохода.

Необходимо своевременно удалять намерзшую на верх трубы наледь и сосульки – они уменьшают тягу и возникает опасность отравления угарным газом.

Советы специалистов

Высокую трубу следует укрепить растяжками.

Современные сэндвич- и керамические дымопроводы уже имеют утепление, и утеплять необходимо только места прохода труб через стены и перекрытия.

При монтаже сэндвича необходимо обязательно пользоваться специальным герметиком в высокой температурой эксплуатации (продавцы часто предлагают автомобильный герметик с температурой эксплуатации 500° он не подходит.

Заключение

Мы прощаемся с нашим уважаемым читателем и желаем ему счастливого зимнего отдыха на хорошо натопленной даче. Подписывайтесь на нашу рассылку – и Вы всегда будете в курсе самой полезной информации по устройству и ремонту частного дома или квартиры. Приводите своих друзей на наш сайт, делитесь с ними в соцсетях нужной информацией.
