Отрегулировать подачу и запирание потока можно путем установки специального запорного механизма, который называется затвором. Конструкция классифицируется по достаточно большому количеству признаков, о которых далее поговорим подробнее.
Особенности дискового затвора
Затвор дискового типа является запирающим, а не регулирующим устройством. Особенности конструкции заключаются в нижеприведенных моментах:
- Конструкция имеет корпус, который предназначается для защиты внутреннего механизма. При изготовлении корпуса может использоваться чугун или высокоуглеродистая сталь. Как правило, форма корпуса определяет возможность подключения устройства к трубе, регулирующий элемент отводится вверх.
- Запорный механизм представлен диском, который может иметь плоскую и выпуклую форму. Именно диск преграждает путь потоку, а также регулирует пропускную способность устройства.
- Управление запорным механизмом проводится через ось, которая жестко крепиться к диску. Поворотная ось крепиться в верхней части, в нижней расположили упорный винт.
- Для того чтобы обеспечить фиксацию поворотного винта в корпусе размещаются различные уплотнители и втулки, манжеты. Они также не позволяют жидкости выходить наружу через регулирующий механизм.
- Запирающий диск может быть расположен под различным углом относительно потока. Для этого используется ручной дублер. Следует учитывать, что поток создает сильное давление на запирающий диск, в результате чего для его поворота требуется прилагать довольно большое усилие. Чтобы решить эту проблему устанавливается пневматический привод. Он может существенно увеличивать передаваемой усилие на поворотный шток.
При изготовлении запорного механизма применяется высококачественная сталь и чугун, а также резина. Данные материалы подходят по причине того, что могут выдерживать воздействие повышенной влажности и сильного давления.
Принцип действия
Популярность запорных дисковых механизмов связана прежде всего с простотой устройства и ее практичностью в применении. Принцип действия затвора следующий:
- Рабочая камера представлена небольшим цилиндром с различными уплотнителями.
- Поворотный диск может находится практически пол любым углом относительно потока. Однако производители рекомендуют эксплуатировать устройство только в отрытом или закрытом положении для снижения степени износа.
- Устанавливать угол поворота диска можно при помощи рукоятки вручную или от пневматического привода дистанционно. Отметим, что ручное управление встречается исключительно в системах, где поток подается не под большим давлением. Это связано с тем, что нагрузка, которая оказывается на запирающий элемент, может быть очень большой, и провести поворот диска можно только через пневматический привод.
- Пневматический привод представлен системой, в которой рабочий воздух или газ подается под большим давлением. Давление создается насосом, который имеет подвижный элемент, усилие на него передается от электрического двигателя.
Принцип действия определяет то, что устройство может прослужить многие годы без появления неисправностей.
Преимущества и недостатки
У данного устройства есть довольно много преимуществ:
- Совместимость устройства с различными трубами. При этом в продаже можно встретить модели, диаметр которых может варьировать в достаточно большом диапазоне.
- Ремонтопригодность устройства. Практически любой сантехник может провести ремонт дискового затвора с пневматическим или иным приводом. Конструкция имеет исключительно один подвижный элемент и уплотнители, которые подвержены износу.
- Небольшие габариты. На участке системы, где нужно сэкономить свободное пространство, именно этот тип запорного механизма наиболее применим. Кроме этого из-за уменьшения габаритов снижается и вес конструкции.
- Особенности запорного механизма определяют то, что они могут быть весьма большого диаметра.
Однако есть и один существенный недостаток: в открытом положении запорный механизм создает дополнительное сопротивление, что снижает эффективность системы и не позволяет использовать затвор в системе, в которой скорость потока весьма велика.

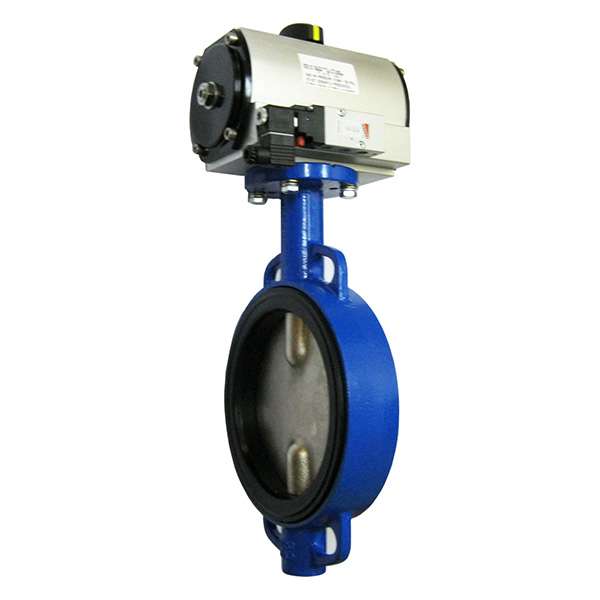

Особенности пневматического привода и выгода от его использования
Как ранее было отмечено, механический ручной привод применим только в случае, если трубопровод не имеет большой диаметр и поток не перемещается при большой скорости. Пневматический привод представлен следующими конструкциями:
- Пневматический блок. Он предназначен для преобразования энергии сжатого воздуха в кинематическую энергию. Блок герметичный, представлен корпусом, который крепится на поворотном штоке.
- Редуктор. Для преобразования возвратно-поступательного движения устанавливается специальный редуктор. Он принимает движение поршня, на которое воздействует сжатый воздух, после преобразует в крутящий момент.
- Редуктор может не только преобразовывать возвратно-поступательное движение, но и повышать усилие, исходящее от пневматического устройства.
Выгоды от использования пневматического привода довольно много:
- Рассматриваемая разновидность затвора имеет меньшие габариты, чем устройство с механическим приводом. Компактность является достоинством дискового затвора.
- Есть возможность установить устройство удаленного дистанционного управления. Это позволяет применять затвор на магистрали с довольно большой протяженностью. Кроме этого устройство применимо в случае, если рабочая среда токсична или химически агрессивна.
- Система обладает весьма высокой экономичностью и эффективностью, что позволяет снизить затраты на применении и обслуживании.
Однако усложнение запорного механизма становится причиной, по которой увеличивается сложность обслуживания и стоимость проведения работы. Именно поэтому диагностику, обслуживание и ремонт следует доверять исключительно профессионалам, которые специализируются на предоставлении подобной работы.
