Затвор поворотный с редуктором: что из себя представляет, как работает.

При выборе запорного механизма следует уделить внимание поворотным редукторам. Подобное устройство может устанавливаться в различных системах переправки воды, нефтепродуктов и газа. Как правило, оно устанавливается исключительно в случае высоких пропускных способностях системы, а также при высоких значениях давления. Рассмотрим все особенности затворных поворотных редукторов подробнее.

Особенности конструкции и принцип действия

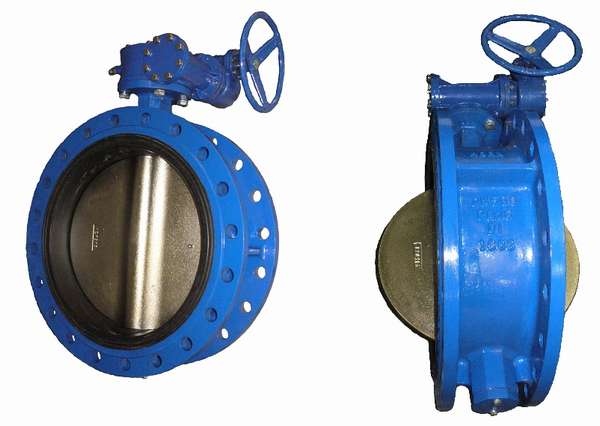

затвор поворотный

Затворы дисковые поворотные представляют собой трубопроводную арматуру, который имеет регулирующий запирающий механизм в форме диска. Диск вращается вокруг оси, который связан с рукояткой. Вал расположен в перпендикулярном направлении оси трубопровода.

Основные элементы конструкции следующие:

  1. Корпус является основным элементом конструкции, который защищает внутренние элементы от воздействия окружающей среды. При изготовлении корпуса могут использоваться самые различные металлы и сплавы. Размеры корпуса могут быть самыми различными, как правило, он вертикально ориентирован.
  2. Запорный механизм имеет регулирующий механизм, который позволяет открывать или закрывать запирающий элемент. Как правило, он выполнен в виде колеса с соединительными ребрами.
  3. Запирающий элемент имеет форму диска. Изготавливают данный элемент из стали или другого легированного сплава, которые не реагируют на воздействие повышенной влажности Другими словами, используемые материалы не покрываются коррозией даже при длительном воздействии повышенной влажности.
  4. Запорный механизм, выполненный в виде диска, вращается вокруг своей оси. У конструкции есть элемент, который связывает рукоятку и указанный диск.
  5. Предусматривается наличие и специального механизма, который фиксирует положение рукоятки. Данный механизм может быть представлен самой различной конструкцией.

Особенности затвора поворотного механизма с редуктором определяют принцип работы конструкции:

  1. В закрытом положении диск расположен перпендикулярно трубопроводу. Другими словами, между двумя концами трубопровода находится своеобразная перегородка, которая и не пускает жидкость или газы с одной части системы в другую.
  2. Для того чтобы открыть затворный механизм достаточно повернуть рукоятку круглой формы вокруг своей оси. Затворный элемент может находится относительно под любым углом относительно трубопровода. В зависимости от его расположения регулируется и пропускная способность конструкции.

Эти моменты следует учитывать при рассмотрении особенностей данной конструкции.

Классификация рассматриваемого затворного механизма

затвор поворотный с редуктором

Условно разделить затворы поворотные с редуктором на следующие основные группы:

  1. По типу присоединения выделяют приварные, фланцевые и межфланцевые конструкции. Приварные пользуется меньшей популярностью, фланцевые позволяют добиться высокой герметичности соединения. При применении фланцевых вариантов исполнения также используются и специальные прокладки, которые позволяют предотвратить появления протечек.
  2. По материалу корпуса выделяют стальные и чугунные варианты исполнения. Сталь обладает большей прочностью и надежностью, но только легированные могут выдерживать воздействие повышенной влажности. Стальные запорные механизмы в последнее время встречаются чаще, так как чугунные имеют повышенную хрупкость, применение метода отливки обуславливает высокую пористость поверхности.
  3. Тип материала, из которого производится уплотнитель. Как ранее было отмечено, у конструкции есть и элементы, повышающие герметичность. При изготовлении уплотнительных элементов часто используют резину, металлографит и другие материалы, обладающие высокой пластичностью, способностью восстановить свою форму, а также имеющие повышенную устойчивость к воздействию различных веществ.
  4. По типу материалу, который используется изготовлении диска. Этот элемент изготавливается из стали, чугуна и нержавеющей стали. Обычная сталь в последнее время принимается крайне редко, так как повышенная влажности становится причиной образования коррозии на поверхности. Чугун и нержавеющая сталь не подвержены воздействию повышенной влажности, но чугун обладает повышенной хрупкостью.
  5. Особенности конструкции: без эксцентриситета, с двумя или тремя.

Кроме этого отметим наличие редуктора, который не всегда есть у запорного механизма.

Зачем нужен редуктор

затвор дисковый поворотный

У конструкции есть редуктор, который существенно упрощает управление запорным механизмом. Редуктор повышает приложенную силу. Поток, который проходит через канал, создает большое давление, и на момент поворота диска оно оказывает давление на рукоятку. Особенностями редуктора можно назвать нижеприведенные моменты:

  1. Тип используемого материала при изготовлении.
  2. Коэффициент увеличения силы.
  3. Компактность конструкции.

Варианты исполнения без редуктора обладают менее привлекательными эксплуатационными качествами, так как процесс закрытия и открытия запорного механизма существенно усложняется.

Основные преимущества

затвор дисковый

У рассматриваемого типа запорного механизма есть несколько преимуществ:

  1. Простота конструкции и управления ей.
  2. Небольшой вес.
  3. Небольшая длина корпуса.
  4. Доступная цена.
  5. Высокий срок эксплуатации.
  6. Высокая надежность.
  7. Простота и удобство проведения монтажных работ. Поворотный механизм можно установить при недостаточном количестве свободного пространства.
  8. В продаже можно встретить модели, которые позволяют фиксировать положение затвора в нескольких положениях. Подобным образом проводится регулировка пропускной способности.
  9. Ресурс работы составляет более 20 тысяч циклов.
  10. Конструкция намного дешевле классических вариантов исполнения затворов.
  11. Подвижный механизм не прилипает и не заклинивает даже при длительной эксплуатации.
  12. Многие производители дают гарантию на данную продукцию.

Все эти моменты следует учитывать при рассмотрении привлекательности данного запорного механизма.

Алгоритм выбора дискового механизма

затвор дисковый поворотный с редуктором

Достаточно важно правильно выбрать затворный механизм к системе подачи воды или нефтепродуктов. Основными критериями выбора можно назвать:

  1. Показатель максимального рабочего давления. В системе может возникать самое различное давление.
  2. Максимальная температура, при которой может работать устройство. Вода может подаваться с различной температурой, как и нефтепродукты с газами.
  3. Класс герметичности также можно назвать важным показателем, который следует учитывать. Производители указывают класс герметичности, так как для некоторых систем этот показатель важен.
  4. Диаметральный размер запорного устройства. Для того чтобы устройство можно было подключить к системе, оно должно соответствовать по диаметральному размеру.
  5. Возможная рабочая среда. Производители рассматриваемого устройства учитывают тот момент, в какой среде оно будет эксплуатироваться. Условно можно выделить модели, подходящие для установки в системе подачи питьевой или технической воды, сжатого воздуха, пара низкого давления или неагрессивной жидкости, подачи нефтепродуктов или газа.
  6. Тип привода также имеет важное значение. Как правило, он ручной, и сила передается через редуктор. В последнее время в продаже появились модели, которыми можно управлять удаленно или вручную. Автоматизация запорных механизмов позволяет существенно повысить автономность всей системы.
  7. Каким образом проводится присоединение устройства. Большая часть вариантов исполнения присоединяется через фланцы посредством их фиксации шпильками. Есть и другие варианты исполнения, которые могут устанавливаться в системе.

Кроме этого важными показателями можно назвать тип материала, который используется при изготовлении корпуса и других элементов конструкции. К примеру, при частых перепадах температуры чугун проявляет себя хуже, чем другие материалы.

В заключение отметим, что в продаже встречаются запорные механизмы самых различных производителей. Следует выбирать модели известных производителей, которые имеют повышенной качество и длительный срок эксплуатации. Но стоит помнить о том, что качественное изделие никогда не будет стоить дешево. Поэтому качественные и надежные запорные механизмы, как правило, имеют высокую стоимость.
