Закрытая отопительная система в доме

Отопление в доме при помощи горячего жидкого теплоносителя предполагает два варианта решения эксплуатации рабочей жидкости – в закрытой или открытой схеме отопительной трассы. Теплоноситель может перемещаться по трубам естественным путем – под воздействием гравитации и разницы в давлении и температуре в разных точках системы (естественная, или гравитационная циркуляция воды), и принудительно – с применением циркуляционного насоса. И открытая и закрытая система отопления могут работать в любой схеме трубной разводки, но закрытая система – надежнее и безопаснее, так как пары антифриза или другой рабочей жидкости, часто содержащей ядовитые примеси, не попадают в воздух.

И, хотя развитие отопления на горячих теплоносителях начиналось с эксплуатации открытых систем с расширительным бочком, продолжение и изобретение новых схем получила закрытая система отопления из-за экономичности, безопасности и надежности эксплуатации.

Закрытая отопительная система в доме

Открытая или закрытая схема отопления – что выбрать

Решений по реализации подачи тепла в дом существует два — закрытая или открытая система отопления. Схема называется «открытой» из-за того, что воздух контактирует с теплоносителем в расширительном бачке. Отличия системы открытого типа:

При перегреве теплоносителя (отключение автоматики, поломка насоса, засорение труб и другие аварийные ситуации) вода может закипеть, и лишний объем жидкости выдавливается в бачок, а предохранительный клапан, сливающий воду в канализацию, устанавливается не всегда, поэтому существует риск переливания теплоносителя из резервуара на пол.

Поэтому такая схема считается морально устаревшей, и ее реализуют только в маленьком по площади жилье – на дачах или в садовых домиках. Основное неудобство такого решения – необходимость монтажа расширительного резервуара в самой высокой точке схемы отопления, и это не всегда помещение в тепле – часто приходится монтировать бачок на холодном чердаке, утеплять его и постоянно следить за уровнем рабочей жидкости. Но закрытая и открытая система отопления имеют один общий параметр – использование циркуляционного насоса для более надежного перемещения горячей воды или антифриза по трубам.

Закрытая отопительная система в доме

Читайте также:  Правила и условия подключения к системе водоснабжения

Плюсы и минусы открытой системы

Достоинства:

  1. Простой монтаж, ремонт и обслуживание,
  2. Бесшумное движение теплоносителя – этой особенности лишена закрытая схема, так как насос шумит постоянно,
  3. Энергонезависимая работа при естественной циркуляции рабочей жидкости,
  4. Еще одно отличие открытой системы отопления возможность монтажа котлов любого типа,
  5. Низкая себестоимость материалов и оборудования.

Отрицательные моменты:

  1. Испарение теплоносителя – это невозможность заливки антифриза или другой незамерзайки в систему, потому что такое решение повышает опасность причинения вреда жильцам,
  2. Необходимость постоянного контроля за уровнем теплоносителя в бачке, что неудобно в ночное время или при необходимости отъезда из дома,
  3. Еще открытые решения отопления отличаются большой инерционностью в работе, что исправляется врезкой циркуляционного насоса и байпаса,
  4. Для системы «теплый пол» вариант открытой схемы без насоса не подойдет из-за для сложной разводки труб и повышенного гидравлического сопротивления.

Закрытая система отопления – достоинства и недостатки

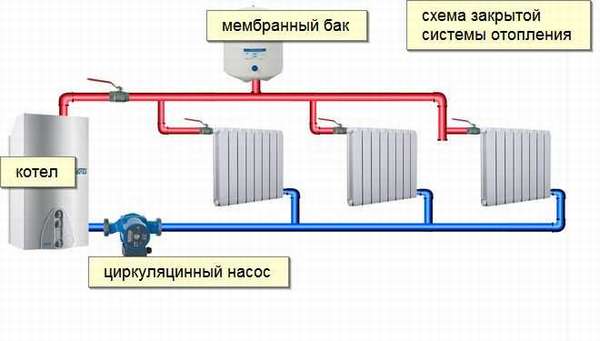

Отопительная закрытая схема отличается от предыдущей своей герметичностью и отсутствием воздуха в системе. Сама система может быть любой – одно- или двухтрубной, с вертикальными и/или горизонтальными стояками, так как передвижение жидкости по трубам обеспечивается работой насоса, а расширение воды при нагреве компенсируется смещением мембраны в герметичном расширительном резервуаре. Принудительная циркуляция антифриза или воды делает монтаж схемы простым и быстрым, так как уклон и поворот труб соблюдать не нужно, при этом трубы могут быть разного диаметра и даже меньше расчетного.

Кроме того, различия в этих двух решениях состоят в том, что открытая система отопления бесполезна в многоэтажных домах из-за большой разницы в давлении внизу и вверху разводки – разница значений может достигать 1-2 Атм.  В тех же многоэтажках закрытая схема с одним или несколькими насосами, коллектораи и системой автоматики управления и контроля будет работать безотказно.

Но, сделав закрытую схему, не следует забывать и о некоторых ее отрицательных моментах:

  1. Энергозависимость работы насоса и автоматики,
  2. Сложный монтаж при двух и более этажах дома,

Преимущества

  1. В схеме отопления закрытого открытого типа не испаряется теплоноситель, поэтому система может работать на незамерзайке,
  2. Всю разводку или бо́льшую ее часть можно скрыть в стенах или в полу,
  3. Наклон труб и угол поворота соблюдать не нужно, так как насос протолкнет теплоноситель по любой схеме,
  4. Низкая инерционность теплообмена и высокий коэффициент теплоотдачи всех узлов и элементов,
  5. Отсутствие воздуха в трубах тормозит появление ржавчины на внутренних стенках изделий.

Как запустить закрытую систему

Прежде, чем включить отопление после сборки трассы и оборудования, необходимо залить в трубы рабочую жидкость и провести рабочие испытания. Первый раз заполнение закрытой системы отопления проходит с соблюдением следующих правил:

  1. Необходимо закрыть все сливные вентили и краны Маевского,
  2. Открыть вентили на трубе подачи теплоносителя подачи и на трубе обратного хода остывшей воды нагревательного контура (на обратке),
  3. Для заливки теплоносителя водопроводный шланг нужно подсоединить к вентилю подачи жидкости в контур, при этом давление в трубах не должно превышать 1,5-2 бар. При увеличении показаний манометра подача перекрывается,
  4. После этого спускается воздух открыванием кранов Маевского, после чего давление немного упадет,
  5. Вентиль подачи воды необходимо снова открыть и добавить в контур отопления, чтобы манометр показал 1,5 бар, после чего вентиль можно закрывать,
  6. После того, как система полностью залита и весь воздух вышел, можно начинать проверку работоспособности оборудования.

Важно: При обнаружении протечек в трубах или на фитинговых соединениях заполнение труб отопительной разводки прекращается, протечки устраняются заменой деталей или ремонтом, после чего система должна быть заполнена согласно правилам.

Если по окончанию заливки воды и после запуска отопления обнаружилось, что радиаторы плохо греют, некоторые секции отличаются по температуре от общих показателей, циркуляция воды замедлена или отсутствует на некоторых участках, то это означает одно в системе остался воздух, и трубы необходимо продуть, то есть – удалить воздушные пробки. Это делается при помощи кранов Маевского, причем после выпуска воздуха необходимо слить и некоторое количество жидкости, чтобы убедиться в полном отсутствии кислорода в воде.

Продувку рекомендуется проводить при повышенном давлении теплоносителя в системе. Это достигается открыванием вентиля подпитки от холодного водоснабжения. Одно- или двукратное повторение операции гарантирует полное удаление пробок воздуха из отопительного контура. Это касается обычно только закрытой схемы открытая система заливается более качественно, так как воздух выходит и через расширительный бак, но такое решение приемлемо только для небольших или малоэтажных домов.

Автоматическая и ручная подпитка

Но вопрос, какая система отопления лучше открытая или закрытая, останется открытым, если не выяснить необходимость задействования ручной или автоматической подпитки теплоносителя. В закрытом трубопроводе высокое давление должно быть постоянным. Даже самые маленькие потери и утечки (например, при открывании крана Маевского), складываясь, уменьшают давление, и уменьшают коэффициент полезного действия всей схемы, чему не обрадуется никто из живущих в доме зимой. Чтобы компенсировать этот недостаток, закрытый контур нужно подпитывать новыми объемами теплоносителя.

Для простых и небольших систем отопления обычно применяется кран с механическим управлением. Он устанавливается в точке наименьшего давления, которая находится перед циркуляционным насосом. В этой точке устанавливается манометр для контроля процесса подпитки. Для исключения попадания теплоносителя в водопроводную магистраль применяется затворный кран.

В сложных и разветвленных системах осуществляется автоматическая подпитка системы отопления цена клапана подпитки зависит от бренда фирмы изготовителя. Иногда автоматические клапаны подпитки входят в состав оборудования котла. Если подпитка осуществляется от водопровода, в котором давление обычно 3 – 4 бара, то все происходит довольно просто. Заводская настройка клапана – 1,5 бара.

Если давление в системе отопления станет ниже 1,5 бара, то клапан откроется и будет открыт до достижения установленного давления. Если же автоматическая подпитка будет использовать теплоноситель из других источников, то необходим насос, который будет включаться сигналом с клапана и подавать теплоноситель под определенным давлением в отопительную систему.

Автоматическая регулировка температуры

Как автоматизировать и выбрать оптимальный режим в помещениях дома, особенно при частом отсутствии в квартире или в частном загородном доме. Очень просто, нужно для системы отопления купить контроллер – устройство позволяющее программировать и контролировать температуру в доме. Прежде чем покупать контроллер для отопления, нужно убедиться, что котел имеет соответствующий блок управления. Самый лучший вариант – консультация специалистов.

Один из самых оптимальных вариантов автоматизации получается при использовании лучевой (коллекторной) разводки. На гребенке устанавливаются специальные клапаны, которые управляются блоком управления многоканального контроллера. Этот же блок управления выдает сигнал на включение котла.

В каждом помещении устанавливается отдельный термостат, который настроен на определенную температуру. Многоканальный контроллер системы системы отопления лучевой, обрабатывает данные с термостатов и при понижении температуры в каком либо помещении включает котел и открывает клапан этого помещения на гребенке. В любом случае котел будет работать до тех пор, пока во всех помещениях температура не достигнет запрограммированной величины.

Заключение

Нельзя утверждать с полной уверенностью, какой обогрев лучше сделать открытый или закрытый. Применение той или иной системы зависит от многих факторов, например от размеров и этажности дома, его расположения, наличия финансовых ресурсов и региона. Только разумный подход позволит выбрать систему отопления дома, которая обеспечит комфорт и уют в доме при оптимальных затратах на монтаж и эксплуатацию.
