Виды систем горячего водоснабжения

Современные комфортные условия жизни в основном ассоциируются не столько с новостройками и улучшенной планировкой квартир и домов, сколько с наличием в них такой необходимой функции, как горячее водоснабжение. Один из элементов обеспечения комфорта и удобства связан напрямую с возможностью постоянного наличия в жилище именно горячей воды, требуемой температуры и объема необходимого для полного удовлетворения потребности жителей. Решить проблему обеспечения горячей водой позволяют оснащение зданий системами горячего водоснабжения.

Принципы проектирования систем горячего водоснабжения

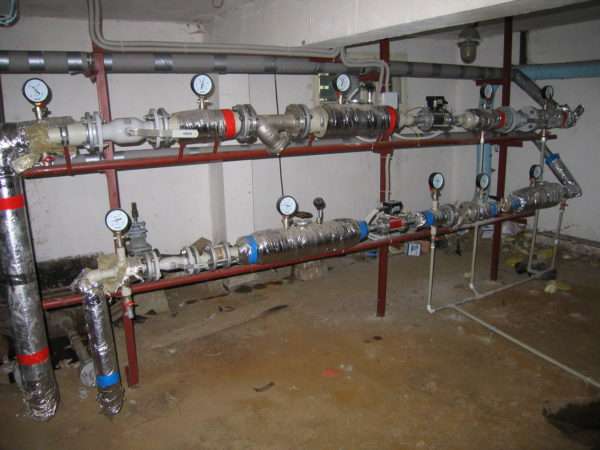

система горячего водоснабжения

Для наиболее эффективного решения проблемы обеспечения жилых помещений горячей водой в проектировании и реализации строительных проектов применяется несколько подходов к реализации систем ГВС.

Основными параметрами для выбора варианта системы водоснабжения выступают:

  • Предполагаемое количество потребителей,
  • Объем потребления,
  • Климатические условия региона,
  • Себестоимость услуги ГВС.

Проводя анализ всего строительного проекта и системы горячего водоснабжения как одной из его составных частей для частного дома, коттеджа или многоэтажного многоквартирного жилого здания в процессе проектирования выбирается система в зависимости от варианта непосредственного приготовления горячей воды:

  • Локальная или местная установка,
  • Система централизованного снабжения горячей водой.

Первая, локальная система чаще всего используется для оснащения отдельного домовладения или, в крайнем случае, нескольких потребителей расположенных в одном небольшом здании. Для реализации на практике такой вариант может быть применение в качестве:

  • Газовой водогрейной колонки,
  • Твердотопливных водогрейных котлов и бойлеров,
  • Накопительных электроводонагревателей или водогрейных установок проточного типа.

Плюсом такой системы горячего водоснабжения выступает простота устройства, относительная легкость монтажа, простота учета потребляемой энергии и расхода ресурсов для владельцев жилища.

Система централизованного горячего водоснабжения предусматривает установку для подогрева воды большого объема, рассчитанную для одновременного обеспечения нескольких потребителей находящихся в разных помещениях и зданиях. Централизованная система включает в себя один или несколько тепловых пунктов, в которых проводится нагрев воды, а далее по трубопроводам вода поставляется к потребителям. Чаще всего такие системы проектируются для многоэтажных многоквартирных домов и даже целых районов. Для городской застройки такой вариант обеспечивает более дешевый способ поставки потребителям горячей воды.

Технологические особенности процесса нагрева воды

Нагрев воды

Для потребителей к кому проводится подача горячей воды особой разницы нет, каким способом она нагревается до стандартной температуры. Однако для проектирования это имеет существенное значение. Сегодня различают два основных способа нагрева воды в системе горячего водоснабжения:

  • Прямой цикл нагрева воды,
  • Нагрев воды двухконтурным циклом.

Прямой цикл нагрева чаще всего практикуется в индивидуальных системах горячего водоснабжении, когда непосредственно источник тепловой энергии нагревает воду до необходимой температуры. Прямой цикл нагрева обеспечивает нагрев воды в электрических бойлерах, газовых колонках, проточных водонагревателях, когда вода проходит сквозь керамический нагревательный элемент.

Двухконтурный цикл нагрева воды заключается в нагреве определенного теплоносителя и далее уже теплоноситель проводит нагрев воды для системы. В качестве первичного теплоносителя обычно используется водяной пар или вода, нагреваемая от источника тепловой энергии. На втором этапе теплоноситель, находящийся под давлением, нагревает основной объем воды. Такие установки в основном используются в городских теплоэлектроцентралях и промежуточных тепловых пунктах, когда после остывания на 15-20 градусов от нормы вода, возвращаясь по обратному трубопроводу, снова подогревается до нужной температуры перед подачей в центральную магистраль.

В технологическом плане первый, прямой цикл нагрева воды более выгодный, поскольку затрачивает меньше ресурсов и не требует слишком большого и громоздкого оборудования.

В технической литературе и практическом применении водонагревательных установок оборудование прямого цикла получило название открытой схемы горячего водоснабжения, а двухконтурный нагрев называется закрытой схемой.

Способы постоянного поддержания высокой температуры воды в системе

система горячего водоснабжения

Классификация систем горячего водоснабжения жилых помещений невозможна без разделения по способу поддержания высокой температуры воды в системе. В теплотехнике термин рециркуляция дает возможность группировать системы горячего водоснабжения:

  • С системой рециркуляционного трубопровода,
  • Системы без трубопровода, обеспечивающего рециркуляцию воды.

Для больших жилых массивов с системой центрального водоснабжения, когда от одного источника осуществляется поставки воды в несколько домов, или даже микрорайонов, в обязательном порядке предусматривается устройство рециркуляционного трубопровода. Вода, которая не используется потребителями, но находящаяся в трубах постепенно остывает, при этом температура снижается на 15 или даже 20 градусов. Для более экономного расходования энергоресурсов, такая вода направляется для подогрева до 60 градусов на тепловой пункт и дальше снова поступает к потребителям. Несмотря на то, что это довольно дорогостоящий способ поддержания температурного режима воды, но он вполне оправдан, поскольку позволяет получить наибольшую экономию энергоресурсов.

Циркуляция

Если горячее водоснабжение, обеспечивающее небольшое по потребляемым объемам воды домохозяйство, то такая установка вполне может обойтись и без системы рециркуляции. Чаще всего если трубопровод имеет небольшую длину, то систему рециркуляции просто не делают. Проблему остывшей воды, как правило, решают двумя способами – утепления трубопровода или простого спуска холодной воды, тем более что в трубопроводах небольшого диаметра это всего 2-3 литра, что не имеет большого значения при постоянном пользовании горячей водой.
