Устройство и принцип работы шиберного затвора

Шиберный затвор представляет собой металлическую рамную конструкцию, состоящую из двух составляющих, соединенных сваркой. Одна часть агрегата служит для установки шибера и управляющих элементов, а другая для истечения сырья. Применяются такие затворы для открывания, закрывания и регулирования питьевой, морской или технической воды, а также для неагрессивных жидкостей, воздуха и пара. Шиберные затворы используются в химической, пищевой, а также фармацевтической промышленности. Кроме этого они применяются для сыпучих материалов в строительной сфере. Для этого их устанавливают в нижней части бункера.

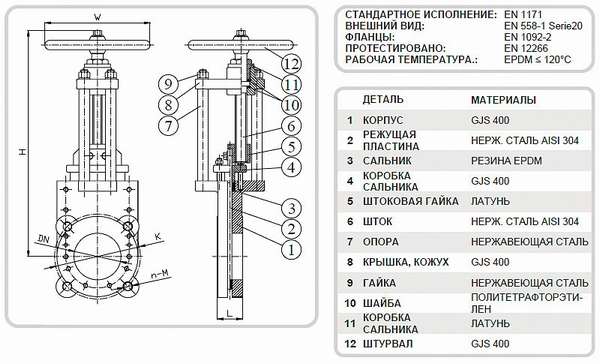

Составные части шиберного затвора

Устройство шиберного затвора

Затвор состоит из следующих элементов:

• Корпуса,

• Ножа,

• Селедки,

• Уплотнительной резинки,

• Крышки,

• Штока,

• Гайки,

• Бугеля,

• Втулки,

• Кольца-фиксатора,

• Штурвала,

• Колпака,

• Прокладки,

• Защиты.

Конструкция шиберного затвора представляет собой металлический корпус, в середине которого располагаются два неподвижных седла с размещенным между ними затвором. Седла необходимы затвору для прохождения в них жидкости. Что касается непосредственно конструкции затвора, то он изготовлен в форме диска и оснащен парой гайка-шпиндель, которые передают ему крутящийся момент. В зависимости от того как приводится шпиндель в движение шиберный затвор бывает с электрическим или ручным приводом.

От корпуса шиберного затвора отходят два присоединенные к нему патрубка, благодаря которым осуществляется подключение к трубопроводу. Соединение в основном осуществляется фланцевым соединением, а в редких случаях, когда условный диаметр маленький, то муфтовым. По кромке расположен запирающий элемент, который заточен по всей поверхности. Он носит название – ножевой затвор и изготавливается исключительно из стали повышенной прочности. В процессе эксплуатации ножевой затвор должен быть хорошо отполирован, что поможет предотвратить его заклинивание.

Изготавливается шиберный затвор из легированной или углеродистой стали, такой как титан, чугун или другие жаропрочные сплавы. Сверху затвор в обязательном порядке покрывается противокоррозионным напылением.

Преимущества и недостатки шиберного затвора

Шиберные ножевые затворы

К достоинствам шиберных затворов можно отнести следующее:

• Простоту конструкции и ее применения,

• Незначительное количество деталей,

• Небольшую строительную длину,

• Слабое гидравлическое сопротивление,

• Обширную область применения, а также возможность использования при абразивных и агрессивных средах,

• Легкость в обслуживании,

• Продолжительный срок эксплуатации,

• Достаточно широкий ассортимент.

Как и у любой другой конструкции у шиберного затвора помимо достоинств есть и недостатки. Они следующие:

• Маленькая строительная высота,

• Низкая степень герметичности,

• Продолжительное время открытия и закрытия,

• Сложности с ремонтом и его высокая стоимость.

Виды шиберных затворов

Шиберный затвор ДУ

Все шиберные затворы различаются по следующим характеристикам:

1. По принципу действия – они могут быть односторонние и обратные.

2. По конструкции – косые и прямые.

3. По способу управления – ручные, электрические, пневмонические и гидравлические.

4. Кроме этого шиберный затвор бывает без уплотнения и с уплотнением. Отличие заключается в том, что уплотнение, изготовленное из качественной резины, придает герметичность задвижке, а в случае с вариантом без уплотнения ее механизм упрощен и выполнен в форме диска.

Особенности шиберных затворов

Шиберный межфланцевый затвор

Одной из основных особенностей шиберного затвора по праву можно считать его инертность. Это происходит вследствие того что для полного перекрытия потока требуется определенное количество времени из-за того что ножевому затвору необходимо преодолевать определенное сопротивление среды. Для того чтобы постараться снизить продолжительность срабатывания устройства многие пользуются следующими методами:

• Выполняют заточку ножа, что позволяет уменьшить усилие резания среды,

• Осуществляют уменьшение толщины ножа,

• Производят полировку ножа.

Также пристальное внимание при приобретении шиберного затвора необходимо уделять качеству материала, из которого непосредственно изготовлен нож. Материал обязательно должен быть устойчивым к истиранию. Кроме этого обязательным условием качественного изделия считаются изготовленные из стойкой резины уплотнения.

Еще один немаловажный момент – это фирма-производитель шиберного затвора. Лучше всего отдавать предпочтение только проверенным компаниям, которые с положительной стороны зарекомендовали себя, даже несмотря на то, что стоимость на такие изделия может быть значительно выше, но все дополнительные затраты обязательно окупятся в процессе эксплуатации.

Заключение

Шиберные затворы

Шиберные затворы пользуются огромной популярностью уже достаточно продолжительное время, которое измеряется веками. Ежегодно они изменяются и усовершенствуются, но, несмотря на это принцип их работы остается неизменным.

В настоящее время шиберные затворы считаются простой, современной и качественной системой, которая способна помочь в решении многих проблем не только в производственных целях, но и в повседневной жизни. Несмотря на то, что сейчас на рынке представлено много вариантов  отличающихся между собой как по качеству, так и по цене, к выбору шиберного затвора стоит подойти с полной ответственностью. Как показывает практика приобретенный более дорогой, и качественный затвор сможет полностью компенсировать дополнительно потраченные средства наиболее продолжительным сроком эксплуатации.

Так как каждый шиберный затвор имеет не только достоинства, но и недостатки, то при его приобретении лучше всего воспользоваться помощью специалистов в подобной области. Они, сопоставив все факторы и подойдя к вопросу грамотно, а также профессионально помогут выбрать качественный и долговечный затвор. И не стоит забывать, что этот агрегат работает исключительно в условиях повышенной нагрузки и от его качества напрямую зависит его работоспособность.
