Устройство газовых задвижек и их назначение

Газовая задвижка это разновидность трубопроводной арматуры, она служит в качестве элемента регулирующего или запирающего газопровод. Основной частью этого устройства служит деталь, перемещающаяся по отношению к оси трубопровода перпендикулярно. Их в обязательном порядке устанавливают на любых газовых магистралях. Поток газа в них регулируют или полностью останавливают, перемещением затворного элемента вдоль уплотнений по специальным направляющим. Для трубопроводов с рабочим давлением не более 0,6 МПа, применяют чугунные газовые задвижки, а для магистралей с рабочим давлением, превышающим 0,6 МПа, разрешено устанавливать только стальные изделия. В них могут использоваться (в зависимости от конструкции), клиновые или параллельные затворные части.

Достоинства и недостатки

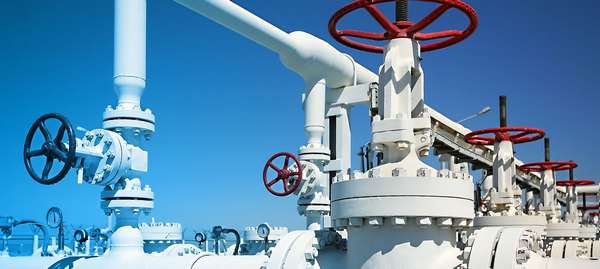

газовые задвижки

В газовой промышленности эти устройства используют при оснастке устья скважин, для обустройства сборных пунктов, на распределительных и магистральных трубопроводах, газопроводах распределительных и компрессорных станций.

Задвижки по сравнению с остальными разновидностями запорной арматуры, обладают такими положительными качествами – при открытом трубопроводе низким гидравлическим сопротивлением, простотой эксплуатации, небольшими габаритами, отсутствием поворотов газового потока, возможностью перемещения газа в любом направлении.

Минусы этого оборудования – невозможность работы со средой, в которой присутствуют кристаллизующиеся компоненты, невозможность работы с большой разницей давлений на затворе, медленная работа затвора, значительная высота конструкции, возможность возникновения гидроудара.

Популярность таких изделий, объясняется несколькими незаменимыми характеристиками:

  • Несложная конструкция,
  • Небольшие габариты,
  • Можно использовать в различных условиях.

Основные недостатки:

  • У устройств с выдвижным шпинделем, габариты больше,
  • Требуют много времени для перекрытия газопровода,
  • Постепенное изнашивание уплотнителя.

Все трубопроводы, оборудованы разной запорной арматурой, регулирующей перемещение газа, компенсаторами, устройствами для подключения потребляющих газ приборов.

Виды газовых задвижек

газовые задвижки

Читайте также:  Выгодна ли установка счетчика с термодатчиком на горячую воду

Широко распространены газовые дисковые задвижки, которые, условно делятся на 2 разновидности.

  1. С закрытым шпинделем,
  2. С выдвигающимся шпинделем.

Задвижка, которая выполняет свои функции с помощью закрытого шпинделя, имеет особенность в том, что ее шпиндель фиксирован выступом на крышке, что не позволяет ему передвигаться в вертикальном направлении. Он проходит сквозь прорезь в верхнем клине, перемещающегося при вращении шпинделя вдоль вертикальной оси. В нижней части корпуса находится еще один клин, в комплект которого входят запирающие диски. При вращении шпинделя, он опускает клинья, и при достижении нижнего из них дна, продолжающий перемещаться верхний клин распирает диски.

Задвижки, у которых шпиндель выдвигается, за пределы конструкции состоит из чугунного или металлического корпуса, в котором размещается шпиндель. Его перемещение маховым колесом и гайкой с резьбой. На конце шпинделя зафиксированы 2 диска, между которым находится распорный клин. При вращении махового колеса шпиндель перемещается вниз, в результате чего диски распираются клином, они и перекрывают трубопровод, закрывая путь газу. Вращая колесо в другую сторону, можно открыть трубопровод. Герметичность газовой задвижки, обеспечивается с помощью специального сальника, из уплотняющего материала.

Еще одна разновидность запорной арматуры – краны, они простые по своей конструкции, и используется не только для перекрытия потока газа, но и для регулировки его подачи.

Есть несколько видов газовых кранов, которые могут отличаться:

  • Соединением с газопроводом (с помощью фланцев или муфт),
  • Материалом, из которого изготовлен корпус, это могут быть – бронза, латунь, чугун,
  • Могут использоваться разные способы обеспечения герметичности конструкции.

Чаще всего применяют – пробочные краны, в конструкции для перекрытия газа у них используется конический элемент находящийся корпусе. Герметичность обеспечивается сальником, который уплотняется с помощью специальной муфты.

В пробке (запирающей части крана) сделано отверстие, при ее повороте, ее отверстие совпадает с каналом в корпусе, и пропускает газ. Провернув пробку в другую сторону, можно перекрыть поток.

В другом виде кранов, уплотнение корпуса создается с помощью крышки с резьбой и уплотнительного кольца. При наворачивании крышки, прокладка сжимается, заполняю свободное пространство возле штока.

Характеристики задвижек

газовые задвижки

Диаметр проходного отверстия в задвижках такое же, как и сечение трубопровода. Такие элементы именуют полнопроходными, управление ими может происходить двумя способами. Чаще всего используют ручное управление (с помощью штурвала), кроме того для управления задвижкой могут применять специальный привод. Производят изделия с гидро или электроприводами, изредка можно найти управление которое использует пневматический привод.

Задвижками с приводом намного проще управлять. Если устройство большого сечения с ручным управлением, то усилия необходимые для закрытия или открытия трубопровода могут быть очень велики (часто наблюдается при редком осмотре и обслуживании задвижек).

Устройство запирающего элемента может быть тоже нескольких видов:

  1. Шиберные,
  2. Шланговые,
  3. Параллельные,
  4. Клиновые.

Рассмотрим подробно клиновую запирающую часть задвижки.

Металлическая клиновая задвижка

металлическая клиновая задвижка

Отличаются эти изделия от подобных задвижек, устройством запорного элемента. Седла расположены в корпусе не параллельно, а под небольшим углом, затвор внешне похож на клин. Передвигаясь по направляющим, клин плотно входит между двумя седлами. Есть несколько разновидностей клинов:

  • Упругий,
  • Двухдисковый,
  • Жесткий.

Выбор определенного клина зависит от, условий эксплуатации и места использования задвижки.

Как положительное качество жесткого клина называют надежное перекрытие газопровода. Но для качественной герметизации, нужна точная подгонка зеркал клина, так чтобы угол был такой же, как и между седлами. Конечно, у жесткого клина есть свои минусы. Это небольшая возможность заклинивания затвора, сложность открывания при резких изменениях температуры газового потока или при коррозии уплотнителя.

Двухдисковый клин состоит из двух дисков, между собой они жестко закреплены под небольшим углом. В такой задвижке диски способны самостоятельно устанавливаются в необходимом положении к зеркалам седел. Благодаря этому ошибки, правильного расположения зеркал седел, не влияют на качество перекрытия газопровода. Использование этих устройств, существенно снижает риск заклинивания задвижки, свойственного конструкции с жестким клином. У них есть такие плюсы:

  • Низкий уровень износа уплотнителя,
  • Качественное перекрытие трубопровода,
  • Небольшие усилия при управлении.

Упругий клин, это трансформированный двухдисковый клин, диски в этой задвижке соединены упругим элементом, который при необходимости способен изгибаться, что позволяет плотно перекрыть газопровод.

Возможность самостоятельной установки в нем хуже, чем в двухдисковом затворе, но лучше способность возмещения деформации при изменениях температуры. К его плюсам относят несложную конструкцию, легкую подгонку дисков к корпусу. У него меньше недостатков, при сохранении всех плюсов других затворов.

В отдельных конструкциях задвижек уплотнительные поверхности (их зеркала) изготавливают во время обра­ботки корпуса. Но это конструктивное решение нельзя использовать во всех ситуациях, так как во время работы оборудования происходит износ поверхностей, намного дешевле и легче заменить седла, чем отправлять корпус на реставрацию. Все уплотнительные поверхности для снижения трения и уменьшения износа изготавливают из более мягких материалов, чем использованные при производстве корпуса, устанавливают их на место с помощью запрессовки в заранее подготовленные выборки, это дает возможность их заменить при необходимости.

Но не всегда задвижки способны гарантированно обеспечить герметичность перекрытия трассы, нередко ее дно и уплотнительные поверхности засоряются. При их работе с приоткрытым затвором стирается зеркало дисков, в результате чего они приходят в негодность.

Все устанавливаемые новые задвижки изделия после ремонта или капитального обслуживания (с демонтажем), обязательно нужно проверять на герметичность всех соединений и плотность прилегания зеркал. Часто для этого используют керосин, задвижку размещают горизонтально (одним фланцем вверх) и наливают керосин на затвор, ее затвор необходимо предварительно окрасить мелом. При качественном прилегании поверхностей, на затворе не появятся следы протекания керосина. На подземных трубопроводах устанавливают задвижки в колодцах из красного кирпича или ЖБ колец. Лаз в колодец должен быть надежно закрыт удобной крышкой.

На современном рынке есть множество различных задвижек, выбор конкретной модели зависит от стоимости трубопроводной арматуры и условий, в которых будет эксплуатироваться изделие.
