Сортамент прямоугольных труб области применения, таблица размеров, ГОСТ

В строительстве, автомобильной и других отраслях промышленности нужны не только круглые трубы, но и прямоугольные стальные трубы, а также стальные трубы прямоугольного сечения. Эти профильные изделия выдерживают нагрузки большие, чем обычные круглые элементы, а это – безопасность и длительная эксплуатация строительной конструкции.

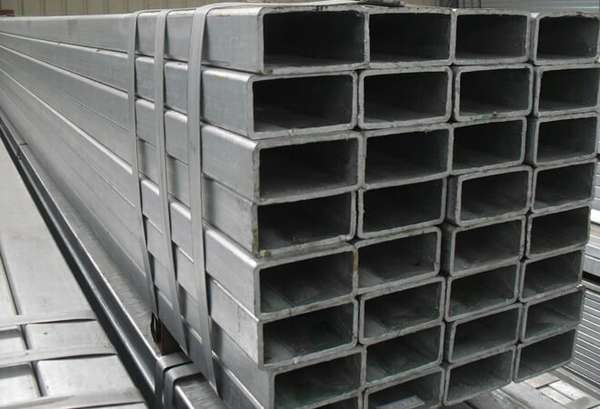

прямоугольные трубы

Профильная прямоугольная труба также хорошо зарекомендовала себя в производстве товаров народного потребления – при изготовлении мебели и других каркасных изделий, при строительстве заборов и ограждений, теплиц и павильонов. Востребованные типоразмеры труб стандартного прямоугольного и квадратного сечения согласно ГОСТ 8645-68 следующие:

Сечение квадратных труб:

  1. Сечение в разрезе: 10 х 10 мм/180 х 180 мм,
  2. Толщина стенки: 0,8/14,0 мм,
  3. Вес одного погонного метра: 0,22 кг/70,3 кг,
  4. Стандартизация согласно: ГОСТ 8639-82,
  5. Технические требования согласно: ГОСТ 13663-86.

Изделия прямоугольного сечения:

  1. Сечение в разрезе: 15 х 10 мм до 180 х 150 мм,
  2. Толщина стенки: 0,8 мм/12,0 мм,
  3. Вес одного погонного метра: 0,348 кг/55,71 кг,
  4. Стандартизация согласно: ГОСТ 8645-68,
  5. Технические требования согласно: ГОСТ 13663-86.

Производство прямоугольных профильных изделий

производство прямоугольных труб

Металлургическая промышленность освоила производство такого металлопроката:

  1. Стальные трубы прямоугольного сечения, предназначенные для строительства несущих конструкций. Железные трубы прямоугольного сечения выглядят более эстетично, хотя по критериям прочности двутавры были бы предпочтительнее,
  2. Для облегченных конструкций с небольшим весом, работающих в условиях важности дизайна и внешнего вида, изготавливают бесшовные прямоугольные трубы из нержавеющей стали, поверхность которых предварительно отшлифована и отполирована,

Изделия трубного металлопроката в форме прямоугольника или квадрата применяют только для возведения каких-либо металлоконструкций: для укладки трубопроводных магистралей они задействуются очень редко по следующим причинам:

  1. Любая стальная прямоугольная труба имеет меньший внутренний объем, чем изделие круглой формы, а это значит, что в 1 метре погонном такого изделия за 1 час проходит меньше жидкости или газа, чем в обычной магистрали круглого сечения. Таким образом, производительность прокачки рабочей среды через стальные трубы квадратного или прямоугольного сечения намного ниже,
  2. Прямоугольная металлическая труба хорошо держит нагрузку на растяжение, скручивание и изгиб, но внутренние нагрузки она выдерживает намного хуже. То есть, при высоком внутреннем давлении рабочей среды стальная труба квадратного или прямоугольного профиля может дать трещину или даже разорваться,
  3. Круглые трубы меньше весят, чем изделия прямоугольного сечения, а это значит, что общий вес квадратной магистрали будет больше,

Стандартизированные размеры профильной трубы влияют на сферу их применения:

  1. Размеры профильной трубы 60 х 30 мм означают, что это продукция с невысокой металлоемкостью, и использовать их можно для экономии строительства,
  2. Размеры профилированных квадратных или прямоугольных металлических труб 15 х 15 мм, 40 х 60 мм, 60 х 60 и 100 х 100 мм используют при сборке конструкций всевозможных габаритов и сложности,
  3. Размеры профильных труб 25 х 25 мм также мало весят, за счет небольших размеров имеют высокую прочность и степень герметичности, просто и быстро собираются в любые формы металлоконструкций.

Дополнительные области применения стальных квадратных и сваренных труб прямоугольного сечения:

  1. Размеры профтрубы 25 х 250 мм применяются узкопрофильно в машиностроении при изготовлении рам и каркасов,
  2. Труба профильная сечением 60 х 30 мм используется при сборке рекламных бордов, каркасов и щитовых конструкций разной сложности и конфигурации,
  3. Трубопрокатные проф изделия других сечений (например, 40 х 40 мм или другой размерный диапазон т.д.) применяются для сборки практически любых строительных конструкций, даже таких, как дымоходы или вентиляционные каналы, внутренние и наружные, а также при монтаже капитальных или облегченных строительных объектов: складских помещений, ангаров, навесов.

Стандартный сортамент прямоугольных и квадратных изделий настолько востребован в строительстве, что без них трудно представить строительство даже небольшого объекта это идеальные сварные или бесшовные изделия в сооружении металлоконструкций любой сложности, площадь и высота которых не имеет значения из-за высокой нагрузочной способности этого вида металлопроката.

Справочная таблица размеров и описание других параметров трубных изделия прямоугольного, овального и квадратного сечения:

Справочная таблица размеров прямоугольных труб

Характеристики востребованных в строительстве изделий

Достоинства и особенности прямоугольных металлоконструкций и элементов для них:

  1. Удельный вес прямоугольных элементов разного диаметра всегда меньше этого параметра цельного прямоугольного прута с таким же сечением. При самых больших геометрических размерах труб прямоугольного сечения 230 х 100 мм такие элементы весят всего 37-38 кг, при том, что масса цельной балки, имеющей такие же размеры, составит около 1000 кг. Поэтому даже самая большая толщина таких профильных элементов не умаляет их преимуществ перед цельнолитыми швеллерами, двутаврами или балками,
  2. Резать или сваривать трубы сравнительно с цельнолитыми элементами намного легче и быстрее. Кроме того, труба стальная прямоугольная сортамент которой отражает небольшая таблица, легко деформируется в криволинейное изделие при помощи обычного трубогиба, между тем как для сгибания цельнометаллического изделия понадобится гидравлический кузнечный пресс,
  3. Себестоимость прямоугольных и квадратных труб без шва меньше.

Разновидности прямоугольных труб

Диапазон размеров, учитывая длину и толщину стенок профильных прямоугольных труб, настолько обширен, что, выбирая изделие для тех или иных условий эксплуатации, рекомендуется учитывать и технологию изготовления продукции, которая определяет сферу использования изделий.

Разновидности профильных труб

Основой классификации профильных элементов служит сортамент. Учитывая технологию изготовления труб, ассортимент этих профильных элементов строительном рынке подразделяется на следующие категории:

  1. Горячедеформированные бесшовные изделия, которые производятся с применением технологии горячего проката,
  2. Холоднодеформированные бесшовные изделия, которые производятся с применением технологии холодного проката,
  3. Сварные элементы, которые получают при помощи электросварки.

Остальные технологии проката и других методов изготовления металлических профильных труб недостаточно эффективны и окупаемы.

ГОСТ и ассортимент труб из черной стали и нержавейки

Стандарты, используемые в современной промышленности, касающиеся производства и сортамента профильной и другой металлопродукции, утверждены еще в прошлом столетии, но применяются до сих пор, так как их требования не утратили своей актуальности: это ГОСТ 8639-82, ГОСТ 13663-86, ГОСТ 8645-68 и ГОСТ 13663-86. И, хотя требования к холодному и горячему прокату обеспечивают достаточную прочность и длительность эксплуатации изделий, элементы прокатной продукции, менее востребованы, чем сварные, в силу того, что сваркой можно проще менять направление магистрали и изгиб отдельных участков конструкции. Поэтому, выбирая необходимый ряд профильных изделий, рекомендуется предварительно ознакомиться с геометрическими размерами и с технологией изготовления тех или иных профильных деталей.

Технологии изготовления любых профильных элементов из нержавеющей стали принципиально ничем не отличаются от методов производства труб из черной стали, более подверженной коррозии металла кроме отдельного пункта себестоимости. Из-за дороговизны производства нержавеющие профильные детали практически не востребованы в строительстве крупногабаритных и тяжелых объектов с высокими несущими нагрузками, и поэтому требования к прочности прямоугольных труб из нержавейки занижены по сравнению с этими же требованиями к обычной стали.

Поэтому чаще всего прямоугольные нержавеющие профилированные изделия изготавливаются методом сварки по технологии HF, которая основана на воздействии на металлы индукционных токов, и является сравнительно дешево технологией.

Для сортамента нержавеющих прямоугольных или квадратных труб отдельных стандартов и нормативов не существует, поэтому при их изготовлении пользуются ГОСТ на детали, изготовленные из черной (коррозионно-устойчивой) стали, и стандартами на исходное сырье:

  1. Для производства нержавеющих профильных изделий методом электросварки пользуются ГОСТ 11068-81,
  2. Для изготовления элементов горячедеформованной бесшовной продукции пользуются ГОСТ 9940-81,
  3. Для изготовления элементов холодноформованной бесшовной продукции пользуются ГОСТ 9941-81.

В распоряжении строительных организаций есть специальная таблица по сортаменту трубных изделий прямоугольного и квадратного размера из стали, но, так как нержавеющая сталь имеет бо́льшую плотность, чем черная коррозионно-устойчивая сталь, ее удельная масса для 1 погонного метра будет несколько больше, и для каждого ряда продукции у компаний-производителей существует свой сортимент продукции собственного производства.

При заказе и покупке профильных изделий, изготовленных не большой компанией, а полукустарным способом и неизвестным производителем, ответственно отнеситесь к тому, что такие изделия опасно использовать для сооружения каких-либо несущих конструкций больших размеров и веса. Опасность состоит в том, что подобная продукция редко обрабатывается в термокамере после вальцовки, и в изделиях присутствуют внутренние напряжения, влияющие на прочность продукции, особенно в тяжелых условиях эксплуатации.

Где применяются прямоугольные трубные элементы

Большой ассортимент размеров профильных элементов квадратного и прямоугольного сечения – это возможность их использования практически во всех отраслях народного хозяйства, включая частное строительство.

каркас несущей конструкции

Кроме того, сортамент позволяет производить следующие узлы, элементы и детали конструкций:

  1. Крупногабаритные каркасы несущих конструкций с большой толщиной стенок профиля, к примеру, 196 х 170 мм. Такие изделия идеально обеспечивают прочность и устойчивость к любым типам нагрузок объектов: ангаров, складских помещений, торговых центров, гипермаркетов, спорткомплексов, скелетов высотных зданий, и т.д,
  2. Декоративных заборов и охранных ограждений. Такие сооружения изготавливаются чаще всего из профильной нержавейки, имеют небольшие размеры и сборную конструкцию. Нержавейка для декораций подходит лучше, чем ржавеющие со временем ограждения из черной стали,
  3. Мебель и ее составляющие: металлические стулья и столы для общественных присутственных мест, ученические парты, мебель для медицинских учреждений, общественных организаций и социальных заведений,
  4. Каркасы для зимнего сада, малогабаритных теплиц и оранжерей. На облегченный стальной профильный каркас можно быстро натянуть пленку или остеклить.

декоративный забор

Профильные металлические изделия незаменимый узел любого строительного объекта и металлоконструкций общего назначения. Такие профиля широко применяются и в индивидуальном строительстве, с соблюдением невысокой нагруженности тонкостенных каркасов.
