Схемы систем отопления для двухэтажного частного дома

Самостоятельно выполнить монтаж системы отопления можно не только в одноэтажном частном доме, но и в двухэтажном с площадью планировки до 200 кв. м. Самостоятельный монтаж системы отопления двухэтажного частного дома позволит существенно сэкономить финансы, но перед проведением работ важно ознакомиться с некоторыми особенностями обустройства отопительной сети.

Отопительная система и ее виды

Большую популярность получила водяная система отопления, которая применяется активно не только в частных домах, но и в квартирах. Принцип такой системы заключается в том, что теплоносителем является вода, которая транспортируется от котла к радиаторам. Радиаторы отдают тепло в помещение, после чего охлажденная вода вновь поступает к котлу для нагревания.

Различают 5 видов схем отопления, которые могут применять при монтаже отопительной системы двухэтажного частного дома. К таковым видам относятся:

  1. Самотечная или естественная циркуляция
  2. Однотрубная система
  3. Двухтрубная
  4. Коллекторная или лучевая
  5. Система напольного обогрева

Все виды способов отопления могут комбинироваться друг с другом, что позволит соорудить максимально эффективную схему. Чтобы узнать об особенностях каждого вида, нужно их проанализировать.

Схема самотечного типа

Система отопления с естественной циркуляцией – это одна из самых первых схем, которые применялись при монтаже водяной отопительной сети в частных домах. Такая схема может применяться как для одноэтажных, так и для двухэтажных частных домов. Принцип самотечного типа реализован в особенностях разводки: подача и возврат теплоносителя выполняется по двум магистралям горизонтального типа, которые объединяются однотрубными вертикальными стояками и радиаторами.

Схема системы отопления с естественной циркуляцией для двухэтажного дома функционирует следующим образом:

  1. При нагревании воды в котле снижается ее удельный вес. Нагретая вода начинает вытесняться из теплообменника холодной.
  2. Вертикальный коллектор – это путь, куда поступает горячая вода. Попадая в вертикальный коллектор, теплоноситель распределяется по горизонтальным магистралям, которые имеют уклон в сторону радиаторов. Самотечный способ отопления имеет невысокую скорость движения теплоносителя, которая не превышает 0,1-0,2 м/с.
  3. Из стояков горячая вода направляется к радиаторам, где происходит отдача тепла и охлаждение.
  4. Охлажденная вода под действием гравитации возвращается обратно в котел.
  5. При нагревании происходит увеличение объема воды, поэтому для компенсации ее объема применяется расширительный бак. В системах с естественной циркуляцией установка расширительного бака осуществляется на самой верхней точке схемы отопления (зачастую для этого используется чердак).

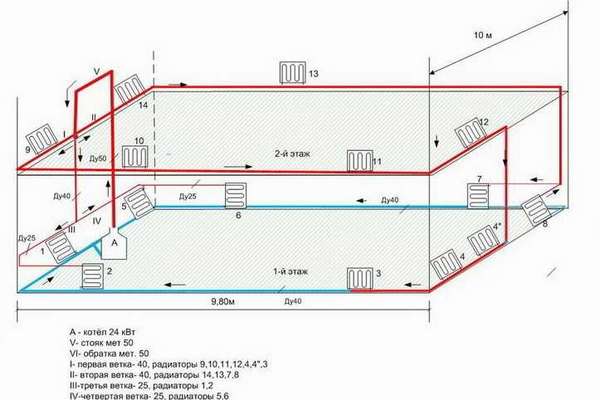

Схема системы отопления с естественной циркуляцией

Расширительный бак, устанавливаемый на чердаке, требует утепления. Если вода в баке замерзнет, то при включении отопления увеличенному объему воды некуда будет деваться, что может привести к разрыву трубы отопления.

Недостатком такой системы отопления является низкая скорость подачи теплоносителя к радиаторам, поэтому обогрев помещений происходит медленно. Очень часто такие варианты модернизируют путем установки циркуляционных насосов. Главным достоинством самотечной системы отопления является возможность обогрева помещения даже при отсутствии электроэнергии.

Отопление в двухэтажном доме с самотечной системой имеет смысл выполнять только тогда, когда в проживаемой местности часто происходят перебои с энергоснабжением. Такая схема хотя и имеет существенное преимущество, но в современных постройках применяется крайне редко.

Однотрубный тип отопления

Схема с однотрубной системой отопления двухэтажного дома способна нормально функционировать только с применением циркуляционных насосов.

схема однотрубного отопления

Схема подключения нагревательных элементов для однотрубного типа имеет следующий вид:

  1. По периметру дома проходит одна магистраль.
  2. К этой магистрали подключены все радиаторы.
  3. Такая магистраль одновременно играет роль и подачи и обратки.

Схематически разводка трубопроводов однотрубного типа отопления выглядит следующим образом:

однотрубная система отопления двухэтажного дома

Такие системы еще называют «ленинградками», так как их монтаж впервые был применен в бывшем городе Ленинград (нынче Санкт-Петербург). Главное достоинство такого варианта заключается в значительной экономии на монтаже трубопроводов. Несмотря на простоту конструкции, монтаж такой схемы имеет некоторые сложности:

  1. Только при правильном расчете схемы будет осуществляться подача воды в каждый радиатор в одинаковом количестве.
  2. После прохождения радиатора, теплоноситель будет возвращаться в коллектор, снижая температуру потока на несколько градусов.
  3. Охлажденная вода на несколько градусов поступает к следующему радиатору. Принцип теплообмена повторяется. Чем больше радиаторов будет подключено к системе, тем быстрее вода охладится.
  4. После прохождения последнего радиатора, который располагается на нижнем этаже, происходит возврат теплоносителя обратно в котел.

Одним из главных условий функционирования однотрубной системы отопления является выбор правильного диаметра трубы в зависимости от количества радиаторов. Диаметра главной магистрали должно хватать для того, чтобы теплоноситель подавался во все радиаторы. Обычно для этого используются трубы диаметром от 25 до 32 мм.

Отопление с применением двухтрубной схемы

Схема двухтрубной системы отопления для двухэтажного дома очень проста. Ее принцип заключается в использовании двух магистралей: подающей и обратки. По подающей магистрали теплоноситель поступает от котла к радиаторам, а в обратку поступает охлажденная вода, возвращаемая в

котел. Первоначально монтируются обе магистрали, после чего осуществляется подключение к ним радиаторов в любом количестве.

петля тихельмана

Двухтрубный вариант является максимально эффективным, так как на каждый радиатор будет поступать теплоноситель с одинаковой температурой.

Такая система отопления подразделяется на два вида:

  1. Тупиковая. Принцип тупиковой системы заключается в том, что подающая и обратная магистраль заканчивается на последнем радиаторе. При этом происходит изменение направления движения теплоносителя, так как он начинает протекать обратно к котлу. Выше на схеме представлена схема тупикового типа отопления.
  2. Попутная. Подающая магистраль заканчивается на последнем радиаторе, а обратка начинается от первой батареи. При попутной схеме отопления направление движения воды не изменяется.

Обе системы отопления двухэтажного дома функционируют с применением принудительной циркуляции. В качестве материала для монтажа магистралей можно использовать трубы из полипропилена.

Отопление в частном доме можно сооружать из полипропиленовых труб, за исключением системы самотечного типа. Использование полипропилена упрощает процесс монтажа, а также удешевляет его.

Коллекторный тип распределения теплоносителя

Коллекторную систему распределения теплоносителя еще называют лучевой, так как она имеет вид лучей и представляет собой разновидность двухтрубной разводки. Это модернизированная схема, удовлетворяющая требования эффективности, экономичности, а также индивидуальности дизайна. Особенности способа отопления обусловлены следующими факторами:

  1. От котла теплоноситель подается не в магистраль, а к главному распределительному узлу, который и называется коллектором.
  2. Каждый радиатор представляет собой отдельный луч, к которому подведена подающая труба и обратка.
  3. Подводящие трубы и обратка обычно скрываются в стенах, за напольным покрытием или за натяжным потолком. Чтобы снизить тепловые потери, подводящие трубы рекомендуется утеплять.
  4. Коллекторы еще называют ротаметрами, посредством которых выполняется ручная регулировка подачи теплоносителя. Ротаметры можно оснастить сервоприводами, подключаемые к терморегулятору, что позволит выполнять управление теплоносителем в автоматическом режиме.

лучевая система

Системы отопления напольного типа

Монтаж системы напольного отопления монтируется непосредственно в процессе проведения ремонтных или строительных работ. Для монтажа напольной системы используют два варианта:

  1. Скрытие змеевиков из труб в цементной стяжке.
  2. Укладка труб в теплораспределительных металлических пластинах. Стяжка пола при этом не выполняется.

Концы труб напольного типа соединяются с коллектором. В контур осуществляется подача теплоносителя с максимальной температурой нагрева 50 градусов. Это становится возможным благодаря монтажу на коллекторе термоголовок RTL.

Системы отопления напольного типа

Теплый пол пользуется огромной популярностью, так как при использовании такой системы отопления происходит равномерный прогрев всего помещения. Как показывает практика, при монтаже такой системы не требуется дополнительно устанавливать радиаторы в комнате.

Преимущества и недостатки каждой системы

Зная виды системы отопления, которые можно применить для обогрева двухэтажного дома, нужно уделить внимание рассмотрению вопроса об их преимуществах и недостатках.

Система с естественной циркуляцией

Для данной системы присущи следующие преимущества:

  1. Возможность использовать отопление даже тогда, когда отсутствует электричество.
  2. Отсутствие необходимости установки циркуляционного насоса, который потребляет электроэнергию.

К недостаткам данной схемы относят:

  1. Невысокая скорость подачи теплоносителя, что замедляет обогрев помещений,
  2. Необходимость расчета уклонов при монтаже такой схемы,
  3. Порча внешнего вида помещений, так как трубы монтируются под уклоном,
  4. Невозможность использования полипропиленовых труб,
  5. Невозможность монтажа теплого пола, так как для этого понадобится установка циркуляционного насоса,
  6. Увеличенные затраты топлива на медленный прогрев помещения,
  7. Высокая стоимость работ, так как для монтажа стальных труб понадобится помощь сварщика,
  8. Высокая стоимость стальных трубопроводов. Стальные трубы дороже, чем полипропиленовые.

Несмотря на то, что многие специалисты ценят такую систему, монтаж ее в частных домах, где осуществляется бесперебойное электроснабжение, является неактуальным.

Однотрубный вариант

К преимуществам однотрубной схемы относятся:

  1. Низкая стоимость материалов, так как для ее сооружения можно использовать полипропиленовые трубы.
  2. Невысокая стоимость монтажных работ. Монтаж одной магистрали обойдется намного дешевле, чем обустройство двух труб.
  3. Гораздо проще спрятать в стену одну ветвь, нежели две.

Из недостатков следует отметить:

  1. Высокая стоимость материалов, если для сооружения конструкции будут использоваться фитинги. Понадобится много фитингов, цена которых будет превышать стоимость сооружения двухтрубной системы.
  2. Необходимость наращивания числа секций, чтобы теплоноситель достигал дальних комнат.
  3. Необходимость проведения расчета остывания воды.
  4. Трудности сооружения закольцованной магистрали, так как ее проведению мешают дверные проемы и т.п.
  5. Негативное влияние отопительных приборов друг на друга, что значительно затрудняет процесс автоматического регулирования.

Двухтрубная схема

Для двухтрубной схемы характерны следующие преимущества:

  1. Надежность.
  2. Стабильность.
  3. Возможность автоматического регулирования температуры в доме.
  4. Возможность комплексного функционирования с теплым полом.

Однако имеются у такой системы и недостатки:

  1. Потребность в глубокой балансировке при протяжении ветвей с большим количеством радиаторов.
  2. Необходимость выполнения изгибов трубопроводов для обхода дверных проемов.
  3. Стоимость сооружения такой схемы обойдется дороже, чем для однотрубной системы.

Коллекторная система

Главным недостатком такого типа системы является дороговизна ее сооружения. Однако эта дороговизна оправдана функционированием устройства. Кроме того, еще одним недостатком является трудность сооружения системы в обжитых домах, так как для этого понадобится делать капитальный ремонт.

В остальном система имеет одни преимущества, собственно, поэтому и пользуется большой популярностью. Ее можно сооружать как с индивидуальными отопительными радиаторами, так и в комплексе с теплыми полами.

Напольный вид обогрева

К преимуществам такого типа отопления относятся:

  1. Экономия энергоносителей.
  2. Равномерный обогрев помещений.
  3. Скрытость системы.

Немаловажно отметить и негативные моменты данной системы, к которым относятся:

  1. Высокая стоимость сооружения такого типа, особенно, если учитывать необходимость обогрева двухэтажного дома.
  2. Быстрота остывания теплоносителя при отсутствии его обогрева.
  3. Необходимость демонтажа бетонной стяжки при возникновении утечки воды.

Выбор подходящего варианта

Когда известны все преимущества и недостатки каждого вида системы отопления для двухэтажного дома, можно сделать соответствующий вывод.

  1. Если происходят частые перебои электроснабжения, то оптимальный вариант – это самотечный вариант отопления. Если имеется возможность, то можно соорудить камин, который бы поддерживал температуру в доме. Можно также сочетать отопление с циркуляционным насосом и камина, который бы использовался при отсутствии электроэнергии.
  2. Если затрудняетесь принять правильное решение, то оптимальный вариант – это двухтрубная тупиковая система. Такой вариант легко адаптируется под различные условия и оборудование.
  3. Если не желаете портить интерьер помещений, то оптимальный вариант – это сооружение коллекторной системы отопления.
  4. Для обеспечения максимального комфорта в доме, можно отдать предпочтение сооружению напольного отопления или же комплексному варианту: теплый пол и радиаторы.

При выборе подходящей системы отопления немаловажно уделить внимание источнику тепла. Ведь не все системы способны работать с газовыми настенными котлами, как например, естественная циркуляция. В целях экономии многие устанавливают в частных домах несколько источников тепла. Ночью включается электрический котел, который функционирует по сниженному тарифу электроэнергии, а днем используется твердотопливный или газовый в зависимости от наличия газовой магистрали.
