Регулятор давления в системе водоснабжения: как устроен и принцип действия

Эксплуатация бытовой сантехники требует ответственного подхода. Надежную работу обеспечит только выполнение всех рекомендаций производителя.

В большинстве случаев, в паспорте регламентируются оптимальные и предельные значения давления в водоводе. Для обеспечения требуемого режима эксплуатации необходима установка в магистраль регулятора давления воды.

В противном случае, перепады давления и гидроудары приведут к поломке оборудования и появлению протечек.

Регуляторы применяют в разнопрофильных сетях от бытовых до промышленных. Они встраиваются в разводку для орошения, пожаротушения, в системах водозаправочных станций.

Место для их расположения определяют на вводе в стояк или в здание, после насосного оборудования и узлов запорной арматуры.

Регулятор давления любого типа чувствителен к наличию загрязнений и механических примесей в воде. С целью повышения ресурса безотказной работы рекомендуется на входе установить фильтр для очистки воды.

Описание регулятора

Регулятор давления воды устанавливается в системе водоснабжения с целью стабилизации входящего потока воды и недопущения критического уровня давления.

В основу работы регулятора положен принцип компенсации пружиной или мембраной предельного давления входящего потока. Это происходит за счет выравнивания усилий. Усилия пружины и диафрагмы вступают в противодействие.

В момент забора воды падает давление на выходе. Соответственно, снижается и давление на диафрагму. В результате клапан открывается.

Возрастание давления продолжается до тех пор, пока усилие диафрагмы и сила упругости пружины не будут уравновешены.

Давление на входе в клапан не влияет на открытие и закрытие пружинного клапана. Выходное давление сохраняется неизменным не смотря на перепады давления на входе.

Таким образом, удается поддерживать на выходе постоянное давление, что предохраняет внутренние коммуникации от гидроударов и перегрузок. Особенно актуальны перепады давления в сетях, питающихся от насоса.

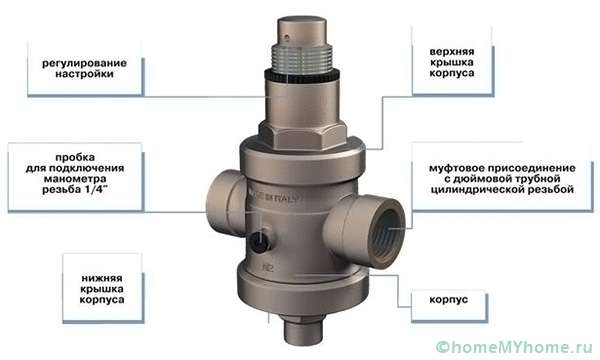

Металлический корпус устройства имеет два резьбовых выхода для подсоединения к водопроводной системе. В некоторых моделях предусмотрен манометр, отображающий давление в системе. В таких конструкциях также предусмотрен винт регулировки для настройки предельного давления.

Преимущества использования регуляторов давления:

• Всегда стабильный напор воды на выходе не зависимо от магистрального давления
• Отсутствие шума, производимого большим напором воды
• Снижение расхода
• оберегает внутреннюю сеть от гидроударов
• Надежная и безопасная работа оборудования, подключенного к водопроводной сети

Принцип работы

Принцип действия регулятора давления может быть:

• Динамическим

Обеспечивает постоянное регулирование потока воды. Устанавливается в промышленности и на крупных магистралях.

• Статическим

Предназначен для сетей неравномерного потребления воды. Используется в квартирах и частных домах.

Устройства классифицируются по месту действия:

• «До регулятора»

Они закрыты, когда нет давления и открываются в случае его возрастания на входе в устройство, тем самым ограничивая предельный показатель.

• «После регулятора»

Они открыты при отсутствии давления. В случае превышения предельного напора воды на выходе закрываются.

Устройства статического типа работают по принципу «после регулятора», то есть обеспечивают постоянство давления на выходе

Типы конструкций регуляторов

Существует три конструктивных типа регуляторов:

1. Поршневые

Отличаются простотой конструкции и низкой ценой, поэтому самые распространенные. Расположенный внутри подпружиненный поршень перекрывает проходное отверстие трубопровода. Так обеспечивается постоянство давления на выходе. Диапазон регулирования находится в пределах 1-5 атм.

Поршень не изнашивается, что значительно увеличивает срок эксплуатации такого устройства.

Недостатком конструкции данного типа является движущийся поршень, для которого нужна подача на входе только фильтрованной воды. Вторым недостатком считается быстрый износ подвижных частей, ограничивающих максимальный поток воды.

Возможно появление коррозии на внутренних поверхностях.

2. Мембранные

Регулирование потока происходит за счет действия подпружиненной мембраны, находящейся в отдельной, изолированной камере. Мембрана открывает и закрывает регулировочный клапан.

Внутренняя полость делится мембраной на две зоны. Одна контактирует с водой, а другая хорошо изолирована. Благодаря этому грязная вода не поступает через слой мембраны.

Конструкция надежна и неприхотлива. Мембранный регулятор имеет защиту от ржавения внутри. При правильной эксплуатации обслуживание не требуется.

Характеризуется широкой зоной регулирования давления и пропорциональностью. Возможно управление скоростью потока от 0,5 до 3 м3/час.

Недостатком является появление на мембране через определенный период эксплуатации трещин, разрывов и расслоения. Следовательно, нужен регулярный контроль состояния мембраны.

Имеет более высокую стоимость.

3. Проточные

Лабиринт в средине корпуса позволяет осуществлять динамическую регулировку давления. Скорость потока снижается при прохождении разделений и большого числа поворотов.

Регулятор устанавливается в сетях для орошения и полива. В нем нет перемещающихся механизмов, поэтому применяются детали из пластических материалов.

Перед регуляторами данного типа требуется дополнительная установка клапана или регулятора на входном участке. Рабочий диапазон регулирования у устройства – 0,5-3 атм.

Проточный регулятор отличается низкуюой стоимостью.

4. Электронные

Электронный прибор обеспечивает включение насоса малой мощности в момент забора воды из сети.

Конструкция включает корпус, диафрагму, платы, разъемы для подсоединени. Регулятор оснащен датчиком для защиты от гидроудара и пуска насосного оборудования «в сухую».

Работает устройство бесшумно.

Электронное устройство следует монтировать до первой линии забора. Подводные патрубки обеспечивают удобное встраивание в магистраль трубопровода. Перед пуском насосную емкость заполняют водой.

Заводская настройка электронного регулятора соответствует значению 1,5 бар. Регулируют стартовое значение давления с помощью специальной отвертки, с учетом того, что номинальное значение должно превышать пусковое на 0,8 бар.

Рабочие параметры регуляторов:

• Максимальное предельное давление, обеспечивающее длительную эксплуатацию. Параметр регламентируется ГОСТ 26349-84.
• Значение номинального диаметра в соответствии с условным проходов=м водопроводной системы (ГОСТ 28338-89).
• Пропускная способность устройства, когда сохраняются установленные пределы регулирования, в м3/час.
• Рабочий диапазон регулирования.
• Температурный диапазон эксплуатации прибора, влияющий на возможность функционирования в магистралях отопления и подачи горячей воды, а также при низких температурах воздуха.

Существующие разновидности

Регулятор давления применяется в различных сферах хозяйства и в промышленности, поэтому классифицируется по многим параметрам.

1. Производительность

• Бытовые, до 3 м3/час
• Коммерческие, от3 до 15 м3/час
• Промышленные, свыше 15 м3/час

Для бытовых приборов, например, нагревательного бойлера, оптимальный выбор это бытовой регулятор.

2. По способу подключения

Существуют регуляторы с резьбовым и фланцевым исполнением. Резьбовое присоединение используется на трубопроводахс диаметром трубы 2” (50 мм). Фланцевое соединение применяется на крупных магистралях с большим сечением трубы.

3. Диапазон регулирования

• Широкий диапазон регулирования в пределах от 1,5 до 12 бар.
• Тонкая настройка в диапазоне от 0,5 до 2 бар.

4. В зависимости от предельного входного давления

• Для водопроводных систем до 16 бар
• Для систем до 25 бар

5. По предельно допустимой температуре рабочей жидкости

• Для холодной воды с температурой до +40°
• Для горячей воды с температурой до +70°

6. По типу установленного фильтрующего элемента

• Сетки с различным размером ячеек: мельче и крупнее
• Колбовый фильтр тонкой очистки

Как настраивается регулятор давления

Настройка моделей с манометром не представляет сложности. Вращением винта регулировки обеспечивают необходимые значения на шкале манометра. Средний показатель давления – 3 атм. Винт находится на корпусе и легко перемещается с помощью гаечного ключа.

Настройка ведется согласно паспортным рекомендациям всех установленных в системе приборов. Берутся данные по самому уязвимому оборудованию.

Устройства без манометра не регулирует, а оставляют заводские настройки. Все же рекомендуется дополнительно его приобрести. Манометр позволит выполнить точную настройку и обезопасит от непредвиденных ситуаций.

Последовательность действий:

• Закрыть все точки забора воды: краны, бойлер, фильтры и другие устройства.
• Открыть вентиль подачи в квартиру либо здание
• Установить требуемый показатель давления на манометре
• Открыть краны в местах потребления воды и проверить показатель давления по манометру.

Допускается колебание значений давления в пределах 10%.

Монтаж регулятора давления в водопроводную сеть стал необходимостью. Это объясняется использованием бытовой техники, чувствительной к избыточному давлению в сети. Регуляторы необходимы на нижних этажах высотных домов. Подвод воды осуществляется снизу и чтобы обеспечить нормальное давление вверху, на нижние этажи подают высокое, что вызывает поломки техники. А при наличии клапана удастся компенсировать перепад давления.
