Производим расчет горячего водоснабжения

Основными параметрами жилых домов является водоснабжение, канализационная система и подача электрической энергии. В независимости от количества жильцов (частный дом или многоэтажный), расчёт основных сетей должен производится согласно некоторым правилам, с применением соответствующих формул. Для создания правильной электрической схемы требуется не так много времени, гораздо тяжелее определиться с водоснабжением. Особенную трудность составляет проектировка и расчёт подачи горячей воды. Чтобы правильно произвести все операции, требуется знать не только техническую сторону вопроса, но и нормативную базу.

Что такое циркуляционная сеть

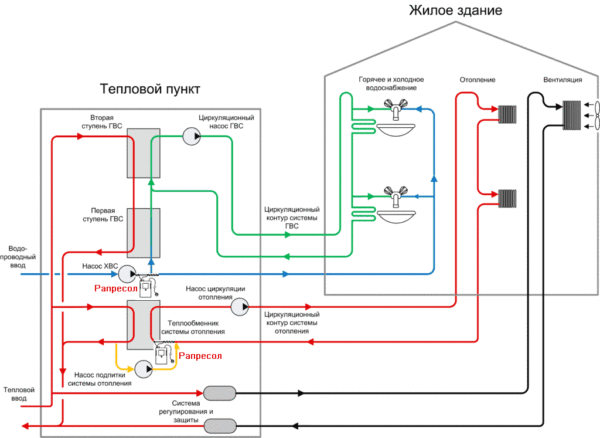

Циркуляционная сеть

Основным параметром сети горячего водоснабжения является быстрая подача воды в необходимом количестве и требуемой температуры. Уменьшение количества времени, требуемого для транспортировки жидкости, позволяет оптимизировать систему водоснабжения и максимально подвести её под нужды пользователей.

Наиболее часто выбирают циркуляционную разновидность сетей. Принцип действия такой системы заключается в постоянной циркуляции жидкости. Единственным недостатком циркуляционной системы горячего водоснабжения является слишком высокая стоимость. Расходы оправдываются лишь в том случае, когда достигается максимальное количество пользователей для жилого дома.

Также, помимо высокой ценовой политики, постоянная циркуляция воды приводит к существенным тепловым потерям, что влечёт за собой дополнительные расходы. При наличии циркуляционной системы, проектировщики стараются максимально сократить протяжённость трубопровода. Такой вариант позволяет создать дополнительную экономию на транспортировке жидкости.

Что такое период ожидания и как производится его расчёт

Производим расчет горячего водоснабжения

Период ожидания – это временной промежуток, который проходит со времени открытия крана пользователем и до момента подачи горячей воды. Данное время стараются максимально сократить, для этого систему горячего водоснабжения оптимизируют, вносят коррективы, при плохих показателях – модернизируют.

Для установки периода ожидания, используются общепринятые нормы. Чтобы его правильно рассчитать, следует знать следующее:

  • Для уменьшения периода ожидания, следует создать высокое давление воды в системе. Но установка завышенных параметров давления может привести к повреждению трубопровода.
  • Для уменьшения периода ожидания, увеличивают пропускную способность прибора, через который пользователь получает жидкость.
  • Период ожидания увеличивается прямопропорционально внутреннего диаметра трубопровода, а также при наличии контура на большом расстоянии от потребителя.

Правильная последовательность расчёта периода ожидания:

  • Определение количества потребителей. После точной цифры, следует сделать небольшой запас, так как существуют пиковые расходы горячей воды.
  • Определение характеристик трубопровода: длина, внутренний диаметр труб, а также материал, из которого они изготовлены.
  • Умножение длины трубопровода и его внутреннего диаметра на удельный объём воды, который измеряется в л/с.
  • Определение кратчайшего и наиболее удобного пути жидкости. В этот параметр также входят участки контура, расположенные наиболее далеко от водоразборного прибора. Также производится сложение всех объёмов воды.
  • Сумму жидкости делят на расход воды, осуществляемый за одну секунду. При получении данного параметра также учитывается общее давление жидкости в системе.

Чтобы добиться максимально точных результатов, следует правильно рассчитать удельный объём трубопровода. Для этого применяется следующая формула:

Cs = 10 • (F/100)2 • 3,14/4, где F – это внутренний диаметр трубопровода.

При определении удельного объёма нельзя использовать значение как внешнего, так и номинального диаметра труб. Это существенно снизит точность вычислений. Существуют таблицы, в которых значение удельного объёма заранее рассчитано для определённых материалов (медь и сталь).

Расчёт потребления горячей воды за сутки

Расчет горячей воды за сутки

Количество горячей воды, которое необходимо пользователю на сутки, является параметром, рассчитанным заранее. Обычно такие данные берут из таблиц, где они разделяются по типу помещения и его квадратуре. Не следует путать европейские параметры и других стран, они разительно отличаются друг от друга.

В среднем, расход горячей воды на человека за сутки составляет от 25 до 50 литров. Составить и рассчитать количество горячей воды на человека, возможно только после того, как будет известен статус помещения или постройки.

Как произвести расчёт трубопровода

Производим расчет горячего водоснабжения

Для длительной эксплуатации системы транспортировки горячей жидкости, следует проводить расчёт трубопровода в условиях пиковых нагрузок. Это позволяет сделать определённый запас, который исключит возникновение неисправностей в системе при резком увеличение давления.

Для расчёта трубопровода, чаще всего, используют готовые диаграммы и таблицы с соответствующими данными. За материал чаще всего берут медь или оцинкованную сталь. Следует знать, что важным параметром расчёта является эквивалентный прибор Fixture Unit. Данный прибор называют условным элементом для определённого типа водоразборных механизмов.

Последовательность расчёта трубопровода:

  • Расчёт начинается с определения параметра Fixture Unit, который является обязательным для каждой точки водоразбора.
  • Основная сеть транспортировки горячей воды делится на отдельные участки (узлы). В основе принципа лежит проектировка отопительной системы.
  • Находят общее количество Fixture Unit, которые будут расположены на различных участках.
  • На основе общей суммы Fixture Unit и типа здания, находят расчётный расход на каждом участке системы.
  • Расчётный расход, также обозначается как пропускной объём, является важной составляющей при определении диаметра трубопровода. Внутренний диаметр труб определяется с таким условием, что конечные цифры не будут превышать общеустановленные границы.

При расчётах циркуляционной сети можно использовать общее положение, что на каждый элемент Fixture Unit приходится 3 л/с. Отдельным пунктом идёт расчёт рециркуляционного насоса, который имеет определённую пропускную мощность. Для определения данного параметра необходимо знать точное количество водоразборных точек.

Для обеспечения циркуляционной сети дополнительной экономией, на насос устанавливается термостат. Термостат обеспечивает включение устройства при падении температуры транспортируемой жидкости. Когда температура воды на обратном контуре достигает значения меньше номинального на 5 градусов – насос отключается.

Что необходимо иметь для начала расчёта горячего водоснабжения

Производим расчет горячего водоснабжения

Невозможно начинать расчёт системы горячего водоснабжения, не имея технической и проектной документации на дом. При этом, размеры дома не важны, для частного участка требуется такой же план, как и для многоэтажного строения.

Расчёт начинается с заверенного архитектурного плана, на котором выбрано правильное расположение строения, а также размещение санитарно-технических приборов. Расположение дома поможет выбрать подвод системы водоснабжения по самому короткому пути.

Необходимо знать количество людей, которое будет проживать в здание. Естественным является тот факт, что точное количество жильцов узнать не получится, поэтому расчёт лучше проводить по максимальным данным. Такие цифры позволят рассчитать правильное время пиковых нагрузок.

Установить место, на котором будет размещено оборудование горячего водоснабжения. Данный участок, в обязательном порядке должен быть указан на схеме.
