Принцип работы канализационного затвора с электроприводом

Засор канализационной системы является важной проблемой, требующей немедленного решения. Внешний и внутренний засор могут привести к аварийной ситуации, устранение которой будет происходит в течение продолжительного временного промежутка. Именно для предотвращения таких внештатных ситуаций устанавливают затвор. Это устройство препятствует проникновению в систему как крупных, так и мелких частиц мусора и различных загрязнений. Дополнительно установленный электропривод позволяет дистанционно управлять устройством.

Принцип работы канализационного затвора

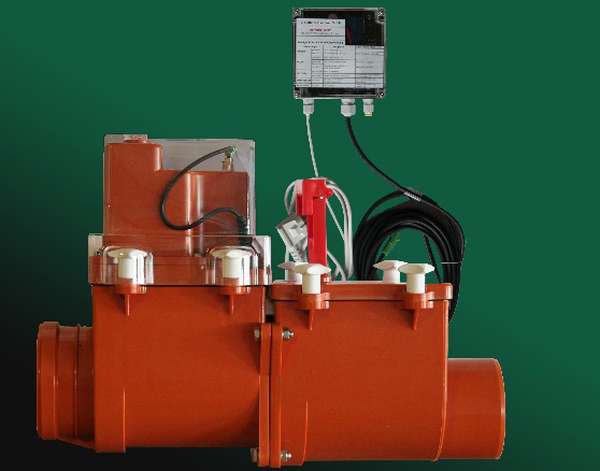

Затвор с электроприводом

В канализационном затворе применяется возвратное движение основного клапана. Затвор имеет простое устройство, требует минимального приложения усилий при монтаже, а также обладает длительным сроком эксплуатации.

В обыкновенном положении, без приложения силы, заслонка затвора постоянно закрыта. Но под воздействием канализационных стоков, она открывается и пропускает сточные воды дальше в систему. После того, как напор закончился, заслонка возвращается в своё исходное положение.

В корпусе затвора предусмотрен специальный люк, который позволяет проводить чистку и техническое обслуживание устройства. Также данный элемент позволяет добраться до места засорения трубопровода.

Конструкция устройства достаточно проста, состоит из клапана и заслонки. При поломке, данные элементы можно быстро заменить, достаточно иметь в наличии новые.

Основные виды и типы канализационных затворов

Канализационные затворы

Данная канализационная продукция очень популярна и востребована, также делится на определённые виды типы. Определяют следующие разновидности канализационной защиты:

  • Местная. Требует использования клапана одностороннего действия, так как устанавливается с целью защиты конкретного прибора. Основным условием должно быть расположение прибора ниже уровня выпуска колодца. Имеет компактные размеры, монтаж производится быстро.
  • Общая. Отличие состоит в месте установки затвора. При общей защите он устанавливается на выпускную магистраль. Необходимо использование продукции больших габаритов, так как такие системы отличаются большими габаритами.

Основные конструктивные типы механических затворов:

  • Однокамерный клапан. В основе лежит природная циркуляция сточных вод, не имеет ручного управления. Достаточно прост в обслуживание, но для длительной эксплуатации необходима регулярная чистка.
  • Однокамерный клапан с возможностью ручной фиксации. Направление заслонки регулируется посредством рычага, выведенного на внешнюю сторону устройства.
  • Двухкамерный клапан с ручным управлением одной камеры. Имеет более сложную конструкцию, но позволяет регулировать различные потоки сточных вод. Требует частого проведения технического обслуживания и чистки. Данный затвор рассчитан на применение в канализационной среде и избыточным содержанием фекальных отходов.
  • Для колодцев. Имеет существенные габариты, просто в обслуживании.
  • Для вертикальной установки. Имеет такое же внутреннее устройство, как горизонтальные модели. Способен функционировать в течение продолжительного временного промежутка.

Современные затворы производят из твёрдых разновидностей пластмасс, которые рассчитаны на эксплуатацию в агрессивной среде. Из дополнительных элементов установлена резиновая манжета, а сама заслонка расположена в подрамнике, выполненном из того материала, что и корпус устройства.

Особенности канализационного затвора с электроприводом

Канализационный затвор с электроприводом

Данная разновидность запорной арматуры имеет очень важное отличие – автономность. Такой затвор функционирует без постоянного присутствия человека, все основные действия выполняются в автоматическом режиме.

Затвор с электроприводом существенно отличается от механического изделия. Его клапаны, в рабочем положении, постоянно открыты. Сточные воды свободно проходят через запорную арматуру.

Какие элементы входят в комплект канализационного затвора с электроприводом:

  • Главный элемент – затвор, который имеет двухкамерную конструкцию. Первый клапан оснащается электрическим приводом, второй – имеет механическое управление, при необходимости, фиксируется вручную в закрытом положении.
  • Блок управления основными рабочими процессами. Также оснащается сигнализацией, которая показывает неполадки в работе, и, в аварийном режиме, закрывает запорную арматуру.

Затвор устанавливается непосредственно на трубопровод. В зависимости от особенностей системы, может быть установлен вначале магистрали или возле потребителя. Блок управления монтируется поблизости затвора, обычно закрепляется на стене. Подключение блока не требует особых знаний – из корпуса прибора выходит 2 провода или готовая вилка. Электропривод рассчитан на эксплуатацию в промышленной сети напряжением 220 В, частотой 50 Гц.

Мощность устройства не превышает 50 Вт, поэтому электрический привод считается энергоэффективным изделием. Если сточные воды меняют своё направление, то срабатывает установленный в блоке зонд, который запускает световую и звуковую сигнализацию, а также перекрывает клапан.

Система автономна, так как при отключении внешнего напряжения, электропривод продолжает функционировать от штатной аккумуляторной батареи. При возобновлении электрического питания, блок не только переходит на работу от промышленной сети, но и осуществляет зарядку аккумулятора.

При покупке, канализационный затвор с электроприводом уже готов к эксплуатации. Не недо проводить дополнительную настройку и регулировку прибора. Последние модели обладают специальными датчиками, которые указывают рабочее состояние затвора на данный момент (закрыт или открыт). Данная технология очень удобна при дистанционном управлении устройством с диспетчерского пульта.

Техническое обслуживание и ремонт

Канализационный затвор с электроприводом

Данное изделие с электроприводом не требует частого технического обслуживания, достаточно проводить периодические осмотры устройства и проверять его работоспособность.

При техническом обслуживании проверяется качество работы клапана, скорость срабатывания электропривода, исправность ручного механизма. Отдельного внимания заслуживает герметичность корпуса изделия. При необходимости производится подтяжка болтов. Клапан должен занимать правильное положение при различном напоре сточных вод.

Ремонт затвора с электрическим приводом может осуществляться как самостоятельно, так и в заводских условиях. При повреждении механической части, вышедший из строя элемент заменяют на новый. Если проблема в электроприводе, то требуется привлечение специалиста, так как электронная схема устройства может быть достаточно сложной.

Преимущества использования электропривода

Принцип работы канализационного затвора с электроприводом

Электропривод является элементом, который позволяет автоматизировать запорную арматуру. Применение данного изделия очень популярно и часто электроприводы устанавливаются даже в частных домах.

Преимущества использования электрического привода:

  • Возможность автоматического управления канализационным затвором. Не надо спускаться в подвальное помещение или искать необходимый участко на большом предприятии. Достаточно использовать диспетчерский пульт.
  • Лёгкий вес изделия, из-за чего нет дополнительной нагрузки на трубопровод. Также существенно упрощает транспортировку и монтаж.
  • Прост в эксплуатации. Не требует определённых навыков и знаний.
  • Не требует частого проведения технического обслуживания. Ремонт не занимает много времени и средств.

Канализационный затвор с электроприводом пользуется большим спросом. Особенно данное изделие считается незаменимым на крупных предприятиях и производствах.

Подводя итоги

Затвор с электроприводом

Канализационный затвор с электроприводом является важной составляющей запорной арматуры. Из-за данного устройства существенно сокращается загрязнение в трубопроводе. Изделие не требует особенного технического обслуживания, достаточно проводить осмотр и тестировать устройство на работоспособность.

Затвор с электрическим приводом используется как на крупных предприятиях, так и в частных домах. Не требует особенных условий монтажа, обладает лёгким весом и доступной ценовой политикой.
