Реле давления– это центральный элемент в водяном насосе. Именно от его корректного функционирования зависит эффективность работы всей системы. Этот важный элемент выполняет сразу несколько задач. В первую очередь регулирует подачу воды. Параметры подачи задаются перед началом использования и меняются по необходимости в процессе эксплуатации. Грамотная регулировка реле давления воды для насоса обеспечивает безопасную и высококачественную работу всей системы водоснабжения. О правильной настройке и нюансах выбора и монтажа мы и поговорим в данном обзоре.
Выбор правильной схемы подключения реле давления воды для насоса
Для начала стоит понять, из чего состоит система водопровода:
- первой ее частью является точка забора воды. Ей может являться водопроводная труба, или скважина,
- гидроаккумулятор,
- реле давления,
- система очистки воды. Обычно она состоит из фильтров и нескольких емкостей,
- водопроводный кран, для которого обеспечивают комфортный напор воды.
В первую очередь стоит понять, какой напор необходим жильцам дома. Так же важно узнать давление воды в точке забора воды. Этот пункт важен так как при давлении ниже 1,4 атм забор воды не осуществляется ввиду отключенного реле. Такие проблемы могут возникнуть и в случае использования городского водопровода, ведь в нем напор воды не всегда бывает больше 1,0 атм. При заборе воды из скважины этих трудностей не будет, и напор подачи воды будет зависеть только от технических характеристик насоса.
Видно, что для каждого реле возможен свой вариант настройки, он обычно бывает подробно описан в инструкции к конкретной модели прибора. Все виды реле имеют общее назначение и механизм действия.
Выбор производителя
На рынке представлено большое количество разных моделей приборов. Они отличаются ценой, видом и обладают немного отличающимися характеристиками.
| Изображение | Производитель и модель | Характеристики | Стоимость, руб. |
|---|---|---|---|
 |
Джилекс РДМ-5 | Рабочая температура от 0° до 40° Диапазон давления 1,0 – 4,5 атм. Напряжение 220 – 230 В, 50 Гц Максимальная номинальная мощность НР 2 |
900 |
 |
Реле давления PM 1 15, Grundfos | Рабочая температура от 0° до 40° Насос включается при давлении 1,5 бар, работает, пока есть расход. Защита от сухого хода |
5 655 |
 |
Реле давления РМ/5(п)1/4, UNIPUMP | Напряжение сети — 230 В, 50 Гц. Максимальный коммутируемый ток — 12A. Рабочее давление — 5 бар Мощность — 1500 Вт. |
467 |
 |
Реле давления РА 5 1-5 бар, WATTS | Давления от 1 до 5 бар. Перепад давления 0,5 – 2,5 бар. Сила тока 16 А. Максимальная температура Теплоносителя 90° В помещении 55° |
997 |
Установка и подключение
Подключение любого механизма начинается с подготовительного этапа. Сначала предстоит подобрать место установки реле. По мнению знающих людей, монтаж прибора следует осуществлять непосредственно возле отвода насоса. В этом месте замечательно нивелируется турбулентность и разница давления. Перед выбором места в необходимо обязательном порядке ознакомится с условиями эксплуатации выбранного устройства, ведь некоторые из них можно применять лишь в отапливаемых помещениях.
Следующим этапом подготовки будет подбор необходимых порогов напора:
- Минимальный – определяет, при каком давлении начинает работать насос.
- Максимальный – контролирует момент прекращения работы насосов.
- Разница между этими двумя значениями называется диапазоном давлений. Этот показатель прямо пропорционален частоте включения насосов.
Важно! Следует отметить, что минимальное значение давления должно быть на 0,2 атм выше давления камеры гидроаккумулятора насоса.
Третьим моментом подготовки является регистрация параметров. На бытовом приборе этот процесс не вызовет затруднений, так как настраивается при помощи пары пружин, которые в свою очередь регулируются резьбовыми регуляторами. Реле имеет две пружины:
- большая пружина служит для управления верхним пределом давления,
- маленькая – определяет разницу давлений.
Во время подготовки устанавливают еще несколько приборов: запорный вентиль, клапаны (обратный и пробойный), фильтры очисткии слив канализации.Заниматься монтажом должны профессионалы или люди, которые хотя бы имеют представление о принципе работы и правилах установки таких устройств. Установка (а потом и регулировка реле давления воды для насоса) должна производиться в точности, как написано в инструкции:
- Сначала на выбранное место на трубе монтируют тройник, к которому присоединяют отводной кран или штуцер, присоединенный к реле давления воды.
- При монтаже применяют резьбовое соединение, которое следует качественно загерметизировать с помощью ФУМ-ленты.
- Существуют приборы, которые нельзя установить привычным способом. Они оснащаются только жестко закрепленной гайкой. При монтаже вращают непосредственно реле.
- Электричество подключают с помощью кабеля. Его сечение должно совпадать с требованиями прибора, зависящими от мощности.
- В комплект иногда входит клемма заземления. При ее наличии обязательно устанавливается заземляющий кабель.
Стоит ли рассматривать электронные аналоги?
Механические приборы, конечно, более популярны, но у электронных моделей есть некоторые неоспоримые достоинства:
- Постоянная регулировка реле давления для насоса путем подкручивания пружин остается в прошлом. Электронный вариант не надо долго настраивать после установки.
- Установить его будет очень просто. С этой задачей сможет справиться любой человек без специального образования и особых навыков.
- Срок службы практически не отличается от привычной механики.
Цены на электронные реле давления воды для насоса могут составлять от двух до четырех тысяч рублей. Это зависит от фирмы производителя, материалов, используемых при изготовлении и от магазина, занимающегося продажей. Если потратить некоторое время на поиск нужного прибора – можно купить качественный агрегат за справедливую цену. В случае покупки для длительной службы – экономить на нем не лучший вариант.
Мнение экспертаВалерий ДробахинИнженер-проектировщик ВК (водоснабжение и канализация) ООО ‘АСП Северо-Запад’Спросить у специалистаГораздо правильней будет потратиться на чуть более качественную модель, чем постоянно менять ломающиеся дешевые приборы.
Как производится настройка реле давления насосной станции
Хозяева частных домов понимают, что при нарушении функционирования реле возможен сбой в работе всей системы. От грамотной регулировки реле давления воды бытовой станции для подачи воды зависит стабильность работы всей системы, а значит и комфорт всех жителей дома.

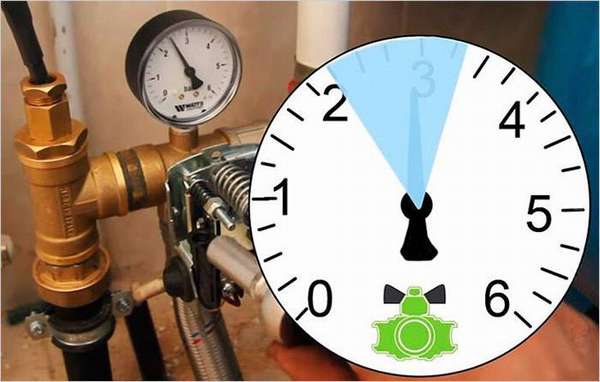

Настройка реле должна начинаться с проверки установленных на производстве показателей. Обычно минимальным уровнем давления становится показатель 1,5 атм, а максимальным – 2,5 атм. Проверку осуществляют с помощью манометра. В этот момент необходимо отключить насос и обеспечить пустоту бака. Для измерения давления манометр присоединяется к пустому баку и с него снимают показания.
Мнение экспертаВалерий ДробахинИнженер-проектировщик ВК (водоснабжение и канализация) ООО ‘АСП Северо-Запад’Спросить у специалистаЭтой проверки можно избежать, купив готовый агрегат. Но при приобретении всех составляющих по отдельности провести первую настройку реле давления воды для насосной станции придется обязательно.
Порядок регулировки реле давления воды для насоса
Как и любое другое, это устройство позволяет осуществить подачу воды в домашний водопровод с одинаковым давлением. Срабатывает этот прибор после достижения предусмотренного настройкой показателя давления. На заводе, конечно, устанавливают основные показатели, но их чаще всего бывает недостаточно для обеспечения комфортного давления, поэтому уже после покупки придется выставлять собственные параметры. Специалисты, конечно, сделают все качественно и хорошо, но иногда лучше разобраться в важном вопросе самостоятельно.
Регулировка реле давления РДМ-5: краткая инструкция
Чтобы правильно произвести регулировку реле давления воды для насоса следует выполнять несложный алгоритм:
- Наполнять бак водой, пока на манометре не появится требуемое максимальное значение.
- Отключить на время насосную станцию.
- Открыть корпус, и получить доступ к пружинам регулировки. Придется аккуратно вращать небольшую гайку. В какой-то момент сработает механизм. При вращении против часовой стрелки уровень давления уменьшается. При вращении по часовой – увеличивается.
- Нижняя граница устанавливается путем открытия крана и медленного слива воды из бака.
- При нужных показателях манометра процесс останавливают.
- В регулировке нижних параметров участвует большая гайка. При ее вращении тоже придется дождаться срабатывания контактов.
Совершать это действие следует раз в месяц, но это в идеале. Желательно проводить ее хотя бы один раз за квартал. Маленькая разница между границами давления обязывает насосную станцию работать с большой частотой включения и выключения насосов. Такой режим эксплуатации позволяет обеспечить бесперебойную подаче воды в кран и при этом ее напор остается всегда примерно на одном уровне, но это скажется на долговечности работы насосной станции. Большой диапазон создает некоторые перепады напора воды, но насосная станция подвергается меньшим нагрузкам из-за постоянного включения и выключения и, соответственно, долго не потребует ремонта или замены.
Важно! Стоит отметить, что разность минимального и максимального давления должна быть больше одной атмосферы.
Распространенные неисправности
Самая распространенная причина поломок насосных станций – это недостаток воды в системе. Появляющаяся при недостатке воды нагрузка выводит насос из строя за весьма короткий срок. Чтобы не тратиться на постоянную замену насосов стоит сразу купить хорошую модель реле и не беспокоится об этой причине поломки.
Почему в системе нет жидкости?
Основной причиной этой проблемы является большой объем потребления жидкости, когда объема скважины или резервуара просто не хватает. В летний период часто случаются проблемы, вызывающие перебои с доставкой воды. Засуха или ремонт труб способны стать причиной неожиданного прекращения подачи воды.
Наиболее неприятной причиной становится авария на насосной станции. В этом случае придется менять насос и все сопутствующие детали и при этом на некоторый период времени дом остается без водоснабжения.
Именно для защиты от этих неприятных ситуаций и было придумано реле давления воды для насоса с защитой от сухого хода. Эта функция прибора способна разомкнуть контакты, и полностью отключить насос. Двигатель насоса включится вновь, только когда поток воды нормализуется. Показатель, который включает защиту от сухого хода, устанавливается на заводе при изготовлении. Чаще всего это 0,5 атм. Это число нельзя изменить.
Ко всему прочему производители предлагаю реле потока, совместившее свои функции с реле давления. Этот вариант прибора тоже способен обеспечить корректную работу водопровода.
Обратите внимание! Во время работ по регулировке стоит непременно обратить внимание на мощность, указанную производителем. Станцию не стоит настраивать на тот напор, который она не может выдержать, по словам производителя.
Видео-обзор: Регулировка реле давления насосной станции
Заключение
Владельцам частных домов реле давления воды для насоса купить просто необходимо:
- Прибор способен упростить жизнь, и сделать использование водопровода приятным.
- Механизм способен обеспечить безопасную работу всей насосной системы.
- Стоит помнить, что настройку и регулировку лучше всего доверить профессионалам.
- Не следует забывать об уходе за прибором.
- Производить работы по регулировке минимального и максимального давления придется примерно раз в квартал.
