Применение полимерных и композитных материалов позволяет улучшить потребительские характеристики инженерных систем. Но обычному человеку сложно определиться с покупкой. Чтобы правильно приобрести пластиковые трубы для водопровода, размеры и цены следует проверять совместно с другими важными параметрами. Как исключить ошибки, рассказано в этой статье.
Нормативно-технические документы
Соответствие продукции нормам действующего законодательства позволяет производителю дать действительно надёжные гарантии качества. Они особенно важны в данном случае, так как речь идёт о безопасности для здоровья людей. В следующем списке приведены документы, которые регламентируют правила создания и применения пластиковых труб для воды.
Наименование | Дата введения в действие | Сфера применения, особенности |
«Трубы напорные из непластифицированного поливинилхлорида».
Технические условия − ГОСТ P 51613−2000. |
2001/07/01 | Трубы из ПВХ с раструбом и без него, которые рассчитаны на применение в сетях водоснабжения при температуре выше 0°C и до +45°С. |
«Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления».
Общие технические условия − ГОСТ Р 52134−2003. |
2004/03/01 | Трубы, сделанные из ПВХ, полипропилена и его сополимеров, полиэтилена (низкого давления и сшитого), полибутена, хлорированного ПВХ. Фитинги и другие компоненты транспортных систем водоснабжения. Документ разработан с учётом действующих международных стандартов аналогичной тематики. |
«Трубы из непластифицированного поливинилхлорида. Типы и сортамент» (ГОСТ 28117-89) | 1990/07/01 | Изделия с круглым сечением, созданные с применением экструзионных технологий. Самые прочные серии предназначены для номинального напора в системе до 1,6 МПа. |
«Внутренний водопровод и канализация зданий» (СНиП 2.04.02-85) | 1986/07/01 | Применяются при проектировании водостоков, канализации, систем холодного и горячего водоснабжения (в зданиях). |
«Система стандартов безопасности труда. Пожарная безопасность» (ГОСТ 12.1004-91) | 1992/07/01 | Общие требования. |
«Отопление, вентиляция и кондиционирование» (СНиП 2.04.05-91) | 1992/01/01 | Действует в комплексе с другими нормативными документами по проектированию соответствующих инженерных систем. |
«Инструкция по проектированию технологических трубопроводов из пластмассовых труб» (СН 550-82) | 1983/01/01 | Трубы из полимеров с диаметром до 120 см. |
«Полимерные и полимерсодержащие строительные материалы, изделия и конструкции.
Гигиенические требования безопасности» (СанПиН 2.1.2. 729-99) |
1999/03/27 | Предназначены для проектных, производственных и строительных предприятий, эксплуатационных служб, органов контроля. |
Питьевая вода.
«Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества» (СанПиН 2.1.4.559-96) |
1996/10/24 | Документ определяет нормы и гигиенические нормативы, которые обязательны для поддержания безопасной среды обитания человека. |
Основные характеристики
С целью уточнения параметров пластиковых труб для водопровода пользуются приведёнными документами. Ниже рассмотрены общие показатели. Этой информации достаточно для принятия правильных действий при решении практических задач бытового водоснабжения. В сложных ситуациях обращаются за помощью в специализированное проектное бюро. В следующем перечне приведены международные обозначения термопластов:
- полиэтилен – PE,
- полипропилен – PP,
- хлорированный поливинилхлорид – PVC-C,
- сшитый полиэтилен – PE-X,
- полибутен – PB.
Прочностные
Специфическое название всех материалов этой группы («термопласты») обозначает способность после повышения до определённого уровня температуры к переходу в текучее состояние (сохраняется вязкость, нарушается форма). Стойкость пластиковых труб для воды к механическим воздействиям оценивают по нескольким параметрам:
- MRS – минимальная длительная прочность указывается в МПа. Она определяет уровень напора, который изделие способно выдержать без деформаций на протяжении 50 лет. Подразумевается режим эксплуатации, когда температура жидкости не превышает +20°С,
- РН – расчётное напряжение относится к тем же условиям. Но его вычисляют по формуле РН = МДП/К, где К – коэффициент запаса по прочности,
- МДД – максимально допустимое давление,
- S – серия, которая определяется по формуле С = РН/МДД,
- также приводят значения максимально допустимого напора при постоянном/переменном температурном режиме эксплуатации.
К сведению! Для поливинилхлоридных и полипропиленовых (PP-H) труб коэффициент запаса прочности должен быть не менее 1,6. Изделия из других термопластов создают с К≥ 1,25.
Материал | Марка | Минимальная длительная прочность (MRS), МПа |
Полиэтилен (PE) | 63, 80, 100 | 6,3, 8, 10 |
Поливинилхлорид (PVC-U) | 100, 125 | 25 |
Полипропилен гомополимер (PP-H) | 100 | 10 |
Полипропилен блок-сополимер (PP-B) | 80 | 8 |
Полипропилен блок-рандомсополимер (PP-R) | 80 | 8 (текучесть контролируют на двух уровнях температуры +190°С и +230°С.) |
Сшитый полиэтилен (PE-X) | 8 (для всех типов сшивок) | |
Хлорированный поливинилхлорид (PVC-C) | 250 | 25 |
Диаметры пластиковых труб для водопровода и другие габаритные размеры
Для разделения на группы применяют SDR(«стандартное размерное отношение»). Этот параметр вычисляют по формуле SDR=1+2S. Таким образом, по комплексному показателю можно дать оценку прочности и габаритам одновременно с учётом максимального рабочего давления МРД при температуре не более +20°C. В следующей таблице приведены данные для труб, изготовленных из непластифицированного ПВХ.
Средний наружный диаметр/отклонение в мм | SDR=41, S=20, МРД=0,5 | SDR=26, S=12,5, МРД=0,8 | SDR=17, S=8, МРД=1,25 |
Толщина стенки трубы/допустимое увеличение в мм | |||
63/0,3 | 1,6/0,4 | 2,5/0,5 | 3,8/0,6 |
90/0,3 | 2,2/0,5 | 3,5/0,6 | 5,4/0,8 |
110/0,4 | 2,7/0,5 | 4,2/0,7 | 6,6/0,9 |
160/0,5 | 4,0/0,7 | 6,2/0,9 | 9,5/1,2 |
Весовые и температурные параметры, классы эксплуатации
Если применить следующую классификацию, можно более точно учесть условия будущей эксплуатации.
Класс | Материалы | Положительная температура (°С)/Время сохранения целостности изделия | Особенности применения | ||
Рабочая, лет | Максимальная, лет | Аварийная, часов | |||
1 | РР-Н, РР-В, PP-R, PE-X, PB, PVC-C | 60/49 | 80/1 | 95/100 | Горячее водоснабжение при температуре жидкости до +60°С. |
2 | РР-Н, РР-В, PP-R, PE-X, PB, PVC-C | 70/49 | 80/1 | 95/100 | Горячее водоснабжение при температуре не выше +70°С. |
3 | PVC-C, РР-Н, РР-В, PP-R, PE-X, PB | 30/20 | 50/4,5 | 65/100 | Системы «тёплый пол». |
4 | РР-Н, РР-В, PP-R, PE-X, PB | 40/20 | 70/2,5 | 100/100 | Низкотемпературные системы отопления типовыми радиаторами. |
5 | РР-Н, РР-В, PP-R, PE-X, PB | 60/25 (80/10) | 90/1 | 100/100 | Высокотемпературные системы отопления. |
6 | РЕ, PVC-U | 20/50 | Холодное водоснабжение. |
Важно! Приведённые сведения оценивают в комплексе с максимальным напором (рабочим), на который рассчитаны пластиковые трубы для воды.
Преимущества и недостатки
Правильные выводы можно сделать на основе приведённых данных. На качественные пластиковые трубы для водопровода производители дают гарантии до 50 лет без лишних опасений. Эти изделия не подвержены разрушительному воздействию коррозии, как стальные аналоги. Они гораздо дешевле, по сравнению с компонентами системы, сделанными из меди.
Чтобы повысить устойчивость к внешним негативным воздействиям применяют оцинковку. В таком исполнении повышается стоимость изделия. При повышении температуры выше +60°С и выходе за границы диапазона от 7,5 до 8 pH активизируется коррозия. Аналогичное влияние оказывают сульфаты, двухвалентные соединения меди. Обращаться с такими трубами надо осторожно, чтобы не повредить защитный слой. Специальные сложные методики приходится применять для создания качественных соединений.
При выборе такого варианта можно рассчитывать на снижение веса в 3−3,5 раза. Пластиковые трубы для водопровода нетрудно укладывать по сложной трассе. Без специальных станков создаются повороты под разными углами. Не требуется чрезмерно бережное обращение, так как отсутствует цинковое или другое защитное покрытие.
Мнение экспертаВалерий ДробахинИнженер-проектировщик ВК (водоснабжение и канализация) ООО ‘АСП Северо-Запад’Спросить у специалистаПри монтаже крупной конструкции из стали приходится учитывать значительное увеличение нагрузок на силовые элементы строения.
Эта технология подробно рассмотрена в соответствующем разделе статьи. Однако надо отметить высокое качество и долговечность таких соединений. При точном соблюдении правил их не придётся ремонтировать на протяжении всего срока службы инженерного сооружения.
Пластиковые трубы для водопровода химически нейтральны. Они не ухудшают состав жидкости. К гладким стенкам не прикрепляется накипь и другие загрязнения. Для жилых объектов недвижимости положительным фактом является минимальная шумность при перемещении потока жидкости.
В подобной ситуации аналогичное изделие из пластика только изменит форму, но работоспособность системы сохранится.
Для объективности надо перечислить минусы труб для водопровода, изготовленных из полимеров:
- Они обладают относительно меньшей прочностью.
- Их может испортить чрезмерно высокая температура жидкости или разогрев контактирующих предметов.
- Некоторые полимеры повреждаются ультрафиолетовым излучением.
- При монтаже ПВХ труб приходится учитывать значительное изменение размеров при повышении/снижении температуры.
- В некоторых ситуациях для повышения устойчивости к внешним нагрузкам приходится устанавливать укрепляющий короб.
Сферы применения
Водопровод
Общим преимуществом является химическая нейтральность материалов. Применение пластиковых труб для водопровода не изменит вкус и запах жидкости.
Такие изделия менее подвержены температурному расширению. Они рассчитаны на более высокое давление и широкий температурный диапазон.
Канализация
Эти изделия выпускают в широком ассортименте, поэтому подобрать оптимальный диаметр несложно. При расчёте учитывают оптимальную заполняемость на 70−80%.
Цифра за SN в типовом обозначении соответствует максимальной глубине трассы без дополнительного укрепления:
- 2 – устанавливают на участках, где нет значительных нагрузок,
- 4 – под пешеходными дорожками, игровыми площадками,
- 8 – под автомобильными дорогами, крупными архитектурными сооружениями.
Такие изделия закрывают геотканью, оболочками из кокосовой стружки, иными фильтрационными материалами. Их устанавливают по периметру зданий, в других местах для осушения территории.
Они рассчитаны на кратковременное воздействие температурой до +100°C. Такие изделия не портит бытовая химия. С помощью переходных элементов можно создать быстро и недорого сложную трассу. Встроенные съёмные уплотнители ускоряют сборку.
Важно! При выборе пластиковых труб для канализации размеры и цены проверяют совместно с условиями прокладки трассы и режима эксплуатации (внутри зданий/ снаружи).
Пластиковые трубы для отопления
Изделия этой категории выбирают с учётом параметров нагрева. Трубы класса 3, 4 и 5 применяют для «тёплых полов», низко- и высокотемпературных режимов радиаторов, соответственно. Полипропиленовые трубы РР-Н, например, подходят для долговременной работы с теплоносителем до +40°С. Для максимального уровня +80°С лучше выбрать«статический» полимер РР-R.

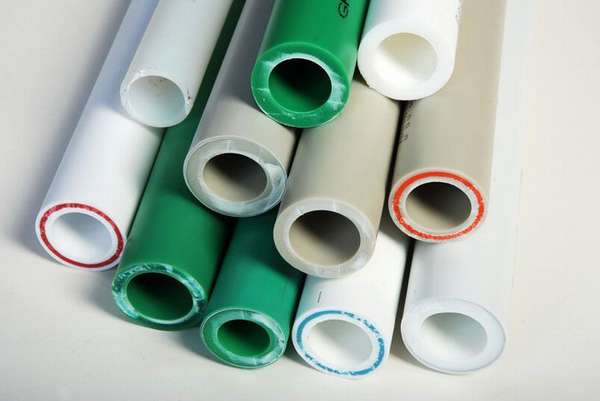

Синие и зелёные полоски означают пригодность для систем холодного водоснабжения, красные – горячего. Однако такие подсказки надо дополнить изучением официальных инструкций. Хорошо подходят для создания трасс теплоснабжения комбинированные трубы, созданные из полимеров с армированием.
Какие виды труб используются для водоснабжения
Поливинилхлоридные ПВХ трубы для водопровода
При выборе труб из поливинилхлорида надо помнить о том, что PVC-U предназначен только для систем холодного водоснабжения с температурой жидкости не более +50°C. Высокие температуры без повреждений способен выдержать термопласт PVC-C.
Полипропиленовые трубы для водопровода
Полипропиленовые трубы отличаются лёгким весом, разумной стоимостью, симпатичным внешним видом. Однако согнуть их нельзя. Для прокладки сложных трасс надо приобрести необходимые фитинги и переходники.
Металлполимеры
ПВХ труба для воды, армированная стеклопластиком (алюминием), способна выдержать кратковременное повышение температуры до +130°С. Такая модернизация уменьшает температурное расширение. Дополнительный слой металла препятствует проникновению воздуха внутрь трубопровода. Это свойство пригодится в системах теплоснабжения. Изделия этой категории можно эксплуатировать длительное время при напоре 8−10 бар, если температура не превышает порог + 95°С.
Мнение экспертаВалерий ДробахинИнженер-проектировщик ВК (водоснабжение и канализация) ООО ‘АСП Северо-Запад’Спросить у специалистаСварное соединение пластиковых труб отличается большей прочностью, по сравнению с опрессовкой металлополимерных изделий.
Полиэтиленовые низкого давления (ПНД)
Изделия из полиэтилена низкого давления становятся хрупкими при снижении температуры менее +5°С. Соответствующим образом надо планировать выполнение монтажных и ремонтных операций. Для систем горячего водоснабжения такие трубы не подходят.
К сведению! Полиэтиленовые изделия разрушает ультрафиолетовое излучение. Такие трассы необходимо надёжно защищать от солнечных лучей.
Сшитый полиэтилен (РЕХ)
Шланги для подсоединения насоса, установленного в колодце, делают из сшитого полиэтилена. Сохраняется гибкость при низких температурах, упрощается подъём техники для регулярного регламентного обслуживания, очистки. Такие изделия применяют в регионах с повышенной сейсмической активностью.
Какие трубы лучше подходят для водопровода
Большинство изделий этой категории рассчитаны на срок эксплуатации около 50 лет. Труби из нержавеющей стали и меди способны выполнять свои функции 70 лет и более того, но стоят они дорого. Относительно небольшая долговечность металлполимерных аналогов объясняется разными коэффициентами расширения компонентов конструкции. Эта особенность со временем нарушает целостность соединений.
Точные выводы о расходах можно сделать после детального изучения актуальной ситуации на рынке. Однако внимательный пользователь всегда оценивает в комплексе не только покупку, но и монтаж, затраты периода эксплуатации. При комплексном учёте несколько преимуществ можно отметить в пластиковых трубах для водопровода:
- Они не подвержены процессам коррозии, не вступают в химические реакции с хлорными и другими соединениями.
- Паяные соединения отличаются безупречным качеством и долговечностью.
- Модели из гибких материалов не повреждаются расширением воды при замерзании.
- Их монтаж по сложной трассе не вызывает больших затруднений.
- Гладкие стенки и температурное расширение препятствуют прикреплению кальциевых и других загрязнений.
К сведению! Совокупный анализ объясняет популярность пластиковых труб для водопровода. Но для более полной оценки надо изучить монтаж и способы решения практических задач проблемы, которые возникают в процессе эксплуатации.
Монтаж пластиковых труб для водопровода своими руками
На стадии подготовки проекта уточняют длину трасс. Если протяжённость системы не превышает 10−12 метров, подойдут пластиковые трубы для водопровода диаметром 20 мм. При увеличении до 30м и более применяют стандартные изделия 25 и 32 мм, соответственно. Это стандартные рекомендации для обеспечения номинальной скорости потока 0,02км/сек. Чтобы подобрать необходимую производительность, пользуются специальными таблицами.
Пластиковые трубы для водопровода PN10 (полипропилен) рассчитаны на давление 10 атм, рабочая температура − не выше +20°С. | ||
Диаметр наружный, мм | Толщина стенки, мм | Количество жидкости в литрах, которое перемещается за секунду при напоре 2 бар |
20 | 1,9 | 0,206 |
25 | 2,3 | 0,327 |
32 | 3 | 0,531 |
50 | 4,6 | 1,307 |
Для создания крупных и сложных проектов можно обратиться к профессионалам. При самостоятельной разработке следует помнить о том, что каждый поворот увеличивает сопротивление потоку жидкости. Это придётся компенсировать увеличением напора, применением более прочных и дорогих моделей пластиковых труб для водопровода.
Для перехода на другой диаметр применяют соответствующие муфты. Если планируется подсоединение счётчика, расширительного бака, контрольных приборов – в соответствующих точках монтируют фитинги с резьбой. Все пластиковые трубы для водопровода устанавливают так, чтобы предотвратить воздействие открытым пламенем, высокой температурой стенок дымоходов и электронагревательных приборов.
Как отогреть пластиковую трубу водопровода в земле
Для удаления ледяной пробки можно применять разные методики.
Понадобится 5−8 л кипятка, чтобы удалить 10−12 см льда. На выполнение всех рабочих операций в таком варианте понадобится не менее 3−4 часов. Чтобы ускорить процесс, применяют автоклав с патрубком, парогенератор, профессиональную гидродинамическую установку.
Его подключают к сети 220V. При погружении в воду ток проходит между оголёнными контактами и нагревает жидкость. Для подсоединения к источнику электропитания кабель подсоединяют с другой стороны к штепселю. Использование этой методики безопасно, так как пластиковые трубы для водопровода не проводят ток.
Пластиковые трубы для водопровода, размеры и ориентировочные цены
Модель | Наружный диаметр/Толщина стенки в мм | Номинальное давление, атм | Цена, за 1 м погонный, руб. | Материал, примечания |
20/2 | 16 | 15−22 | Полиэтилен низкого давления, поставляется в бухтах.
Показатель прочности SDR– 11. |
|
20/1,9 | 10 | 22−24 | Полипропиленовые трубы длиной 4 м.
Рабочая температура − +40°С. |
|
20/3,4 | 20 | 26−29 | Давление 20 бар для сетей холодного водоснабжения.
При рабочей температурев +70°С напор надо уменьшить до 10 бар. |
|
20/2,8 | 20 | 34−37 | Полипропиленовая труба для водопровода, армирование стекловолокном. | |
20/3.4 | 25 | 44−46 | Рабочая температура − до +95°С.
Полипропилен (PP-R), армирование стекловолокном. |
|
20/2,8 | 10 | 90−105 | Сшитый полиэтилен.
Слой, не пропускающий кислород. Рабочая температура −до +95°С. |
Важно! Чтобы правильно купить трубы пластиковые для водопровода, цену и технические характеристики проверяют совместно с официальными гарантиями производителя.
Как паять пластиковые трубы для водопровода – видео, инструкции, полезные комментарии
Иллюстрация | Пошаговая инструкция с комментариями |
Чтобы исключить ошибки при выполнении рабочих операций, нужна предварительная тренировка. Надо подготовить паяльник с насадками, заготовки, ровную поверхность. | |
Специальные ножницы поддерживают трубу снизу двумя опорами. Лезвие опускается строго перпендикулярно к центральной оси изделия. Этот инструмент обеспечивает ровность разреза. Дополнительная обработка кромок не требуется. | |
Когда создано нужное количество заготовок, приступают к пайке. Для соединения двух труб понадобится переходник соответствующего диаметра. В паяльник устанавливают насадки, разогревают до оптимальной температуры. Одновременно вставляют два элемента будущего трубопровода. | |
Время и температура разогрева устанавливается официальной инструкцией. После завершения этой операции детали аккуратно снимают, соединяют без чрезмерных усилий и перекосов. | |
Продолжают последовательную сборку крупных узлов по аналогичной методике. | |
Готовое «вечное» соединение сложно сломать, разорвать даже с приложением больших усилий. |
Для соединения полиэтиленовых/полипропиленовых заготовок применяют разные температурные режимы (+220°С/ +260°С, соответственно). После достижения нужного уровня световой индикатор погаснет.
Параметры | Значения | ||
Внешний диаметр пластиковой трубы для водопровода, мм | 16 | 25 | 40 |
Глубина тепловой обработки заготовки, мм | 12−13 | 14−16 | 17−18 |
Длительность одной рабочей операции, сек | 4−6 | 6−8 | 11−13 |
Перерыв между нагревом и соединением деталей не более (сек) | 3−4 | 3−4 | 5−6 |
Минимальная длительность охлаждения, мин | 1,5−2 | 2−3 | 3−4 |
Для получения дополнительных сведений о пластиковых трубах для водопровода и технологиях сборки пользуйтесь комментариями к статье.
Видео с дополнительными рекомендациями по пайке пластиковых труб для водопровода:
