Периодичность и методы опрессовки системы отопления

В процессе эксплуатации отопительной системы жилого дома или административного здания возникают нарушения в работе оборудования. Чтобы выявить явные и скрытые дефекты, проводят опрессовку системы отопления. Приурочивают ее к началу отопительного сезона или делают после производства ремонта. В большинстве случаев работы выполняются специальной организацией, имеющей соответствующее разрешение. В частном доме такие испытания можно провести самостоятельно. Однако перед началом работ необходимо ознакомиться с правилами их проведения.

Периодичность и методы опрессовки системы отопления

Опрессовка системы отопления что же это такое? Действия, направленные на проверку оборудования и трубопроводов с целью подтверждения исправной работы по прямому назначению, определяют это понятие. Для этого проводят гидравлические или пневматические испытания избыточным давлением. Если проверки прошли с положительным результатом, то это значит, что теплофикационное оборудование готово к дальнейшей эксплуатации.

В действующих документах СП 60.13330.2012 (СНиП 41-01-2003) «Отопление, вентиляция и кондиционирование» и Правилах технической эксплуатации тепловых энергоустановок разъяснено, для чего нужна опрессовка и правила ее проведения, а также имеется образец акта о результатах проверок.

Периодичность проверки системы отопления на герметичность

В зависимости от решаемых задач и достижения ожидаемых результатов строительной либо эксплуатирующей организацией определяется время, когда проводится опрессовка системы отопления. Принято различать 3 вида выполнения работ:

  1. Первичная. Проводится после окончания монтажа оборудования до закрытия трубопроводов изоляцией, стяжкой, обшивкой и другими строительными материалами. На этом этапе проверяется качество проведенных работ. В испытаниях участвует все оборудование (теплопункты, трубопроводы, КИП и др.).
  2. Периодическая (повторная). Опрессовка системы отопления многоквартирного дома проводится перед каждым отопительным периодом после завершения всех восстановительных работ. Целью этих испытаний является подтверждение работоспособного состояния оборудования и трубопроводов и готовность его к прохождению отопительного сезона.
  3. Внеочередная. Испытания в обязательном порядке осуществляются по требованию надзорных органов и после проведения ремонта, связанного с заменой оборудования и проведением сварочных работ. Если есть возможность отключения дефектного участка, то проводят локальную опрессовку.

В многоквартирном доме с индивидуальным отоплением решение о сроках и способах проведения испытаний принимает квартиросъемщик.

Периодичность и методы опрессовки системы отопления

Методы опрессовки

В большинстве случаев проверку системы отопления на герметичность проводят водой. В частных домах, в которых установлено отопление небольшого объема и давлением не более 2 кг/см², допускается проведение проверки с помощью воздуха (пневмоиспытания). Это же относится к зданиям, которые не подключены к водоснабжению и где эксплуатация отопления в ближайшее время не планируется.

Опрессовка с помощью воды проводится при температуре воздуха не менее +5 °С. Давление поднимается ручным насосом до величины, превышающей рабочую в 1,5 раза. При этом следует учитывать параметры гидроиспытаний установленного оборудования. Время выдержки под давлением должно быть достаточным для осмотра системы, но не менее 30 минут. Небольшое снижение показаний манометра может быть связано с изменением температуры и не является критическим при испытаниях.

Типы опрессовки определяют объем проверок, которых должно быть достаточно для подтверждения работоспособности оборудования. Во время заполнения трубопроводов водой воздух должен удаляться через вентиляцию батарей. Необходимо помнить, что вода не сжимается. Поэтому подъем давления производится медленно, с временными выдержками.

Периодичность и методы опрессовки системы отопления

Как провести опрессовывание системы водяного отопления своими руками

Методы проверки отопительной системы в частном доме зависят от ее устройства. В большинстве случаев применяют схему с расширительным баком, оснащенным автоматическим клапаном сброса давления. В домах более ранней постройки расширитель имеет воздушник, т.е. постоянную связь с атмосферой. В этом случае трубопроводы и оборудование промываются, затем система заполняется теплоносителем до верхнего уровня в баке-расширителе и проводится проверка проблемных узлов: сварных и резьбовых соединений, арматуры котла и т.д.

Если дефектов не обнаружено, то часть воды дренируется до среднего уровня в расширителе и система остается под гидростатическим давлением до момента включения ее в работу. В этом случае акт гидроиспытаний не составляется.

При использовании в отопительной системе сбросного клапана правила опрессовки не отличаются от проверки герметичности оборудования в многоэтажных домах.

Периодичность и методы опрессовки системы отопления

Порядок проведения работ

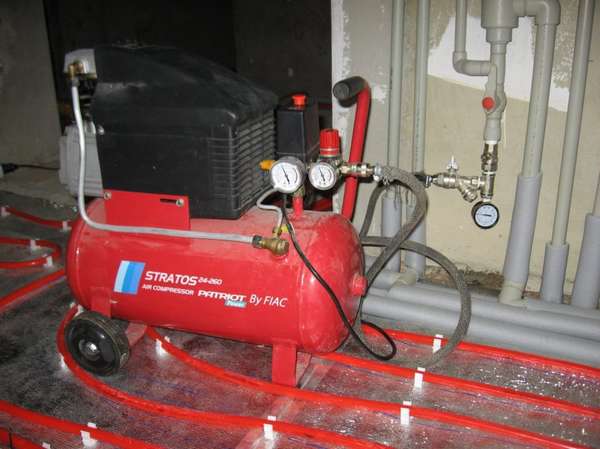

После монтажа трубопроводов и установки отопительных приборов до проведения скрытых работ трубопроводы отопления подлежат обязательной опрессовке. Это связано с тем, что после заделки части труб под заливку или панели больше не будет возможности провести их наружный осмотр. В большинстве случаев проводят выполнение опрессовки отопительной системы воздухом. Это связано с температурой, наличием водопровода, необходимостью дренажа теплоносителя в зимнее время и др.

Источник давления подключают к дренажному вентилю через штуцер либо непосредственно к батарее вместо крана Маевского. Поднимают давление до величины срабатывания сбросного клапана (около 2 кг/см²). Контроль плотности оборудования осуществляется по манометру. Осмотр системы проводится после стабилизации параметров.

Время нахождения оборудования под давлением не лимитировано, однако должно быть достаточным для полного наружного осмотра. В таком состоянии систему можно оставить на ночь. Дефекты определяют по звуку выходящего воздуха. Подозрительные соединения обмыливают и по образованию пузырьков определяют место утечки. Если показания манометра не снизились более 0,1 кг/см², то считают, что опрессовка завершена с положительным результатом.

Гидравлические испытания отопительной системы в частном доме проводятся в следующем порядке:

  1. Отключают котел от сети, т.к. через предохранительный клапан будет сбрасываться давление.
  2. Открывают воздушники на батареях отопления, расположенных в помещениях верхних этажей.
  3. Подключают насос к сливному вентилю, расположенному в нижней точке системы.
  4. Заполняют трубопроводы теплоносителем с температурой не более +45 °С.
  5. После заполнения трубопроводов повторно стравливают воздух через воздушники до появления воды.
  6. При достижении давления 2 кг/см² закрывают дренажный клапан и систему ставят на выдержку.
  7. Проводят внешний осмотр трубопроводов, сварных соединений, места пайки (у пластиковых труб), состояние соединений и сальников арматуры.
  8. После окончания проверки стравливают давление. Если планируется использовать систему отопления, то вода не сливается.

Гидроиспытания считаются завершенными, если не выявлены места течи или увлажнения сварных соединений, а показания манометра оставались в пределах нормы. При проведении периодической опрессовки допускается локальная проверка узла, на котором проводились ремонтные работы.

Периодичность и методы опрессовки системы отопления

Инструмент для опрессовки

В большинстве случаев в коттеджах проводят гидроиспытания теплофикационного оборудования подачей водопроводной воды. Давления 2 атм достаточно для выявления дефектов. Если же вода к дому еще не подведена, то создать давление можно при помощи опрессовщика. Он представляет собой ручной насос объемного типа (поршневой или плунжерный), оборудованный манометром и кранами управления. Теплоноситель вручную заливается в имеющуюся емкость, из которой перекачивается в систему.

Подключается устройство к сливному вентилю. После полного заполнения системы отопления и удаления воздуха опрессовщиком создается необходимое давление. Слив теплоносителя производится в эту же емкость через специальный дренажный клапан. Приобрести устройство можно в магазине, однако следует помнить, что цена его высока. Для выполнения разовых работ его проще взять в аренду.

Периодичность и методы опрессовки системы отопления

Для пневмоиспытаний чаще всего используют автомобильный ножной насос, оснащенный манометром. Для подключения к системе собирается специальная гребенка, состоящая из манометра и запорных шаровых кранов. Все резьбовые соединения должны быть надежно уплотнены для недопущения утечки воздуха.

Если нет возможности аренды опрессовщика, то применяют комбинированную проверку герметичности. Система заполняется водой, а давление поднимается воздухом. В этом случае подключение воздушного насоса производится в верхней точке, чтобы меньше завоздушивалась система.

Необходимо помнить, что гидропневмоиспытания являются работами повышенной опасности. Поэтому нужно неукоснительно соблюдать правила безопасности при работах с оборудованием, находящимся под давлением.
