При благоустройстве дома одной из приоритетных задач является водоснабжение в доме. Вариантов проведения водопровода и выбора насосной станции водоснабжения существует несколько. Хорошо, если рядом с домом находится колодец, тогда самым оптимальным решением будет провести воду от него. Но в большинстве случаев, домовладелец вынужден бурить скважину как можно ближе к дому, и проводить водопровод от неё. После этого нужно поднять нужное количество воды и распределить её по водоразборным точкам с определенным давлением.
Для того, чтобы этого достичь, нужно учитывать множество параметров: совместимость приборов, их взаимодействие, расчет производительности, влияющей на работу насосной станции и пр. Поэтому правильным решением будет выбор собранной насосной станции для перекачивания воды.
Методы подачи жидкости по точкам водозабора
Помпа срабатывает при открытии вентиля. Такая схема подключения самая упрощенная, но и далека до совершенства даже при усовершенствовании процесса (встроенном реле давления и датчике). Во-первых, бывают перебои с подачей электричества. Во-вторых, оборудование при таком подключении работает на износ, так как насос включается при открытии любого крана, будь он на кухне, когда нужно сполоснуть стакан или в душевой. Эта схема подключения насосной станции удобна при поливе огорода и на даче, где хозяева бывают, от случая к случаю.

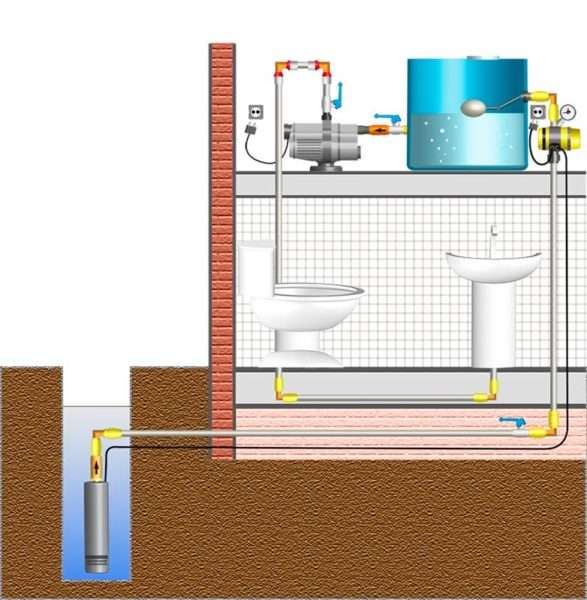

Подача воды в емкость, расположенную наверху помещения (на чердаке). Такой вариант делает независимым подачу воды от наличия электроэнергии и лучше поддается усовершенствованию. Поплавковый выключатель устанавливается в емкость, и насосная станция будет работать только при заполнении этого резервуара. Основной недостаток такого подключения, это установка и термоизоляция бочки, которую, как правило, ставят на чердаке. Во-вторых, при установке такой тяжелой емкости надо учитывать надежность потолочных перекрытий. И к тому же потребуется монтаж дополнительного агрегата для поднятия напора воды, так как давления самотеком бывает недостаточно при работе бытовых приборов (стиральных и посудомоечных машин).
Насос закачивает воду в гидравлический аккумулятор насосной станции. Этот метод нашел наибольшее распространение среди домовладельцев. Ведь здесь создается не только нужный резерв жидкости в баке, она находится под постоянным напором, обеспечивая функциональность всех элементов потребления.
Одним из основных приборов на такой насосной станции, это реле давления (2) с манометром, которое отвечает за все управление на устройстве. Оно отключает помпу в тот момент, когда будет достигнуто максимально настроенное давление (3,2-3,4 Бар) в баке (1). А включение станции происходит при достижении минимально настроенного давления (около 1,8 Бар). В результате такого диапазона давления между включениями, жидкость в гидравлическом баке всегда находится под напором.
Вполне очевидно, что подобное подключение насосной станции является оптимальным и с позиции экономии электроэнергии, и с позиции корректной работы оборудования.
Станция работает следующим образом
Перед запуском насосной станции следует наполнить водой подающую трубу 2, герметично собранную, на конце которой находится обратный клапан 4. Он не дает воде стекать при отключенной насосной станции, и закрыт фильтром 3, который предохраняет от попадания разных взвесей в систему водоснабжения. Помпа 1 при включении закачивает жидкость из скважины, в гидравлический аккумулятор, при этом жидкость проходит через второй клапан 5 и «соединение» 6. Разветвитель с гидравлическим аккумулятором 7 соединяется специальным гибким шлангом 8 и реле давления 9.
Регулятор давления срабатывает при определенном верхнем или нижнем напоре воды и дает команду на датчик двигателя. Контакты замыкаются, и происходит включение или отключение двигателя. Вода по трубе 11 поступает к разным точкам потребления.
Водозаборные точки потребления:
- Раковина на кухне («а»),
- Смеситель в ванной («б»),
- Душевая кабина («в»),
- Унитаз («г»),
- Стиральная машина («д»),
- Посудомоечная машина («е»),
- Для бытовых нужд на участок и гараж («ж»).
Технологические отличия станций водоснабжения
В зависимости от фирмы изготовителя, некоторые насосные станции имеют отличия друг от друга. На каких-то моделях реле давления с манометром может быть встроено на
насосе, а на каких-то устройствах – на трубе, но от этого принцип работы станции не меняется.
Различаются насосные станции и по конструктивному исполнению устройств.
Самовсасывающие помпы поверхностные бывают:
Вихревые помпы.
По конструкции модели такого вида лучше других подходят для поверхностных станций, так как насос и двигатель находятся на одном валу. А это
означает, что существует наименьший подсос воздуха и, соответственно, наибольший срок службы помпы без ремонта. В системе водопровода при эксплуатации таких станций держится постоянный напор воды.
Центробежные насосы.
Помпы такого вида используются там, где вода в колодце или скважине находится не глубже 3-4 метров, бывают одноступенчатые и двухступенчатые. Устройства с двумя крыльчатками (двухступенчатые), работают не хуже погружных насосов, а по производительности не уступают им
Помпы со встроенным эжектором.
С встроенным эжектором станции могут поднимать воду свыше 10 метров, но при этом издают больше шума. Иногда применяют модели с внешним эжектором, которые при кольцевой перекачке воды, способны поднимать жидкость так же, как и некоторые погружные помпы.
Все поверхностные насосы издают шум во время работы, поэтому при установке нуждаются в отдельном теплом помещении или кессоне.
Выбор станции
Подбирая насосную станцию, основным показателем служит напор воды в водозаборной точке. Чем сильнее давление, тем лучше станция.
- Основополагающей составляющей при расчете параметров станции является расстояние от линзы жидкости до дома, причем 1 м вертикального столба воды принято принимать за 10 м напора воды в горизонтальной трубе.
- При расчете учитывается динамический уровень воды, то есть, стабильность высоты столба воды при пользовании ею в течение 24 часов.
- Объем гидравлического бака. В большинстве случаев на станциях практикуются баки объемом в 24 л., но иногда требуется бак большего объема (если состав семьи больше 4-х человек).
- Материал корпуса помпы. Подразделяются станции и по материалу, из которого
изготовлен корпус. Корпус из чугуна не издает большого шума и вполне пригоден по цене, но недостатком является его большой вес. Также при длительной эксплуатации появляется ржавчина на незащищенных местах. Устройства с корпусом из нержавеющей стали – имеют малый вес сравнительно с другими насосами, но при работе они – самые «шумные».
- Сейчас на рынке все больше появляется моделей из высокопрочного пластика, и совмещают в себе оба выше перечисленного достоинства. Это небольшой издаваемый шум при работе насоса и полная «нейтральность» к воде.
- Рейтинг компании. Несомненно, важным показателем при покупке насосной станции является популярность фирмы-производителя. Из Российских фирм хочется отметить компанию «Джилекс»: их модели вполне адаптированы к нашим условиям работы. Неплохо зарекомендовали себя станции под названием »Вихрь» и «Зубр», правда, они продаются с Китайской сборкой.
Первые места среди ряда насосных станций всегда занимали немецкие компании «Wilo Se», «Gardena», «Metabo». Большой популярностью пользуются итальянские компании «Marina», «Pedrollo», « Ergus».
При выборе насосной станции не лишне будет узнать о наличии сервисных центров поблизости, чтобы в случае неисправности, не пришлось заказывать детали издалека.
