Нижняя разводка двухтрубного отопления

Правильно рассчитать, как двухтрубная система отопления с нижней разводкой из полипропилена может быть смонтирована в загородном или дачном доме, можно только после изучения характеристик оборудования, составления схемы отопления, изучения материалов и узлов системы и особенностей однотрубной и двухтрубной разводок.

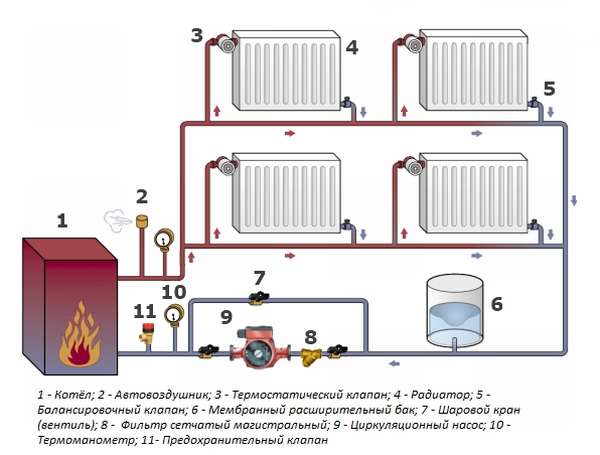

Двухтрубная система отопления

Все известные схемы монтажа отопления и обвязки нагревательных приборов:

  1. «Ленинградка» однотрубная система отопления с нижней схемой подключения,
  2. Автономная двухтрубная система отопления с верхним или с нижним подключением,
  3. Коллекторная (лучевая),
  4. Одно- или двухэтажная,
  5. По перехлестывающей схеме.
  6. Горизонтальное или вертикальное подключение к трассе,
  7. Прямоточная схема – движение подачи и обратки в одном направлении,
  8. Тупиковая движение подачи и обратки в разных направлениях,
  9. Гравитационная или принудительная циркуляция жидкости.

Тупиковая и попутная системы отопления

Разновидности подключения

Горизонтальная разводка реализуется для мало- или одноэтажных домов по тупиковой схеме, прямоточной или с коллектором.

Горизонтальная разводка

Вертикальная разводка с циркуляционным насосом считается наиболее эффективной. Все радиаторы подключаются к вертикальному стояку, что хорошо работает в многоэтажных зданиях.

Вертикальная разводка с циркуляционным насосом

Как работает двухтрубная схема с нижним подключением

Название «двухтрубная» происходит из принципа подключения труб отопления: рабочая жидкость поступает и подается обратно по разным магистралям. Параллельное присоединение батарей обеспечивает максимальную эффективность теплоотдачи и передвижения теплоносителя. Если схема реализуется в многоэтажном доме, то по квартирам отопление разводят при помощи коллектора, который облегчает подключение и регулировку температуры в каждом отдельном радиаторе. Такой же принцип используется и в частном доме при наличии нескольких этажей или сложной схемы отопления. Осуществляется схема двухтрубной системы отопления с нижней разводкой при наличии сложного оборудования контроля и управления, поэтому для одноэтажных и небольших домов она не подходит.

Двухтрубная разводка с нижним подключением

В таблице приведены результаты примерного расчета количества секций радиаторов для одного отапливаемого помещения:

результаты примерного расчета количества секций радиаторов для одного отапливаемого помещения

Работа системы отопления с верхней разводкой и с нижним подключением труб отличается, прежде всего, направлением движения рабочей жидкости. В двухтрубной схеме подача проходит параллельно обратке, внизу, а нагретая рабочая жидкость течет по главному стояку в направлении снизу вверх. По мере продвижения теплоноситель, проходя через радиаторы отопления, передвигается по трубам обратки, и попадает в котел. Воздушные пробки, неизменно возникающие в любой схеме, выпускаются открыванием кранов Маевского, устанавливаемыми на всех батареях или радиаторах. Вместо кранов Маевского устанавливаются автоматические клапана воздухоотводчики.

Двухтрубная схема с верхней разводкой

В таблице ниже приведены данные по расчету мощности радиаторов в зависимости от отапливаемой площади комнаты:

данные по расчету мощности радиаторов в зависимости от отапливаемой площади комнаты

Любая схема двухтрубной разводки труб отопления с нижним подключением имеет один или несколько отопительных контуров, по которым жидкость течет по трассе подачи и обратки. Если труба подачи проложена на уровне радиатора или ниже, то появление воздуха в системе практически гарантировано, поэтому краны Маевского должны быть на каждом этаже, даже если это одноэтажное здание. Удалить воздух из системы можно и другим способом: проложить отдельные воздушные линии рядом с трассой отопления, включенные в разводку, и подсоединенные на выходе к расширительной емкости.

Двухтрубная разводка труб отопления в частном доме

В этом случае краны Маевского или воздухоотводчики не понадобятся, но воздушные трассы значительно усложняют схему и практическую сторону разводки – возможности крепления труб, повороты и размещение дополнительных трасс по стенам или полу, что делает такую конструкцию громоздкой и объемной. Кроме того, подключение труб для воздушных линий – это размещение стояков от пола до потолка в каждой комнате, что нивелирует все преимущества нижнего подключения.

Где можно применять двухтрубную разводку с нижним подключением

Отопительная схема двухтрубной системы с нижней разводкой и естественной циркуляцией рабочей жидкости реализуется не во всех домах, так как все радиаторы будут работать как конечные, а это значит, что все они должны оборудоваться выпускными клапанами или вентилями для стравливания воздуха. Но наличие в схеме расширительного бака обеспечивает постоянный приток воздуха в систему, поэтому стравливать воздух нужно будет практически каждый день. Поэтому нижняя или верхняя разводка системы отопления с закрытым мембранным баком и циркуляционным насосом в этом смысле предпочтительнее.

Схема двухтрубной разводки

Положительные и отрицательные стороны схемы с нижней разводкой

Отопительные системы с подачей теплоносителя по двум трубам с нижним подключением имеют следующие преимущества перед верхним подключением труб:

  1. Минимизация потерь тепла – трубы находятся внизу, что ограждает их от контактов с чердачными или потолочными перекрытиями, которые зимой могут быть холодными,
  2. Двухтрубное отопление можно запускать, не дожидаясь окончания строительных работ, если дом еще возводится,
  3. Если загородный дом имеет несколько этажей, то при необходимости можно отключить отопление на любом этаже, не трогая остальные, например, для ремонта помещений или при длительном отсутствии жильцов на этаже,
  4. Компактная нижняя разводка по двум трубам легко управляется, так как все элементы контроля и управления расположены в одном месте – в подвале или в отдельном котельном помещении,
  5. Любая двухтрубная система с нижней разводкой имеет возможность равномерного и одинакового распределения тепла по отапливаемым помещениям, что позволит экономить энергоносители.

Недостатки двухтрубной схемы из полипропилена,

  1. Материалов придется покупать в два раза больше, чем при монтаже однотрубной схемы,
  2. Низкое давление в трубах подачи теплоносителя при реализации схемы с естественной циркуляцией заставляет строжайше соблюдать уклоны и повороты,
  3. Необходимость врезки кранов Маевского в каждую батарею отопления или радиатор, а также постоянный контроль за воздухом в системе с необходимостью его спуска,
  4. Если вместо кранов Маевского или автоматических клапанов разводится воздушная линия, то все преимущества перед однотрубной разводкой пропадают.
  5. Необходимость врезки кранов Маевского

Разводка по вертикальному и горизонтальному типу

Горизонтальная и вертикальная трубная магистраль отличаются друг от друга расположением стояков и труб, из которых состоит система отопления дома.

Вертикальная разводка – это подключение радиаторов к вертикально расположенным трубам подачи и обратки. Это – более дорогостоящее решение, чем горизонтальная разводка, но многие хозяева поступают именно так из-за явных преимуществ такого подключения: отсутствие воздуха в трубах.

  1. Вертикальная однотрубная или двухтрубная система эффективнее всего работает в схемах разводки по многоэтажному дому, так как к основному стояку трубы подключаются на каждом этаже отдельно. При таком монтаже заметна экономия тепла,
  2. Двухтрубную горизонтальную схему разводки предпочтительнее реализовать пир большой длине теплотрассы, в домах небольшой этажности, в зданиях без перегородок, а также в каркасных или панельных строениях. Горизонтальную схему осуществляют в малоэтажных домах, а для экономии энергоносителей монтируют коллектор по лучевой схеме.

Вертикальная разводка с нижним подключением труб

При разводке трассы отопления в многоэтажном доме по двухтрубной схеме теплоснабжения с вертикальным подключением подачи и обратки лучше будет работать нижнее подключение из-за перечисленных выше причин, а точнее:

  1. На подаче температура рабочей жидкости всегда будет выше, чем на трубе обратного хода,
  2. В трубах, подключенных по такой схеме, создается довольно высокое давление, увеличивающееся по мере увеличения этажности. Высокое давление в системе – это быстрое перемещение теплоносителя, а значит, более быстрый прогрев помещений и экономия энергоресурсов на прогрев системы,
  3. Вертикальная схема трубной разводки – это надежное решение в плане устойчивой и длительной работы по доставке тепла и сопротивлению гидравлическим ударам в трубах при перепадах давления.
  4. Что лучше однотрубная или двухтрубная разводка

Заключение

Если отопление разводится по двум трубам и с нижним подключением, то требуемое количество труб будет таким же, как если бы проводилось однотрубное отопление с нижней разводкой. Но основное преимущество нижнего подключения труб состоит в том, что магистрали не видно – ее можно спрятать под пол. Однотрубное или двухтрубное отопление индивидуального частного дома с верхним подключением всегда будет на виду.
