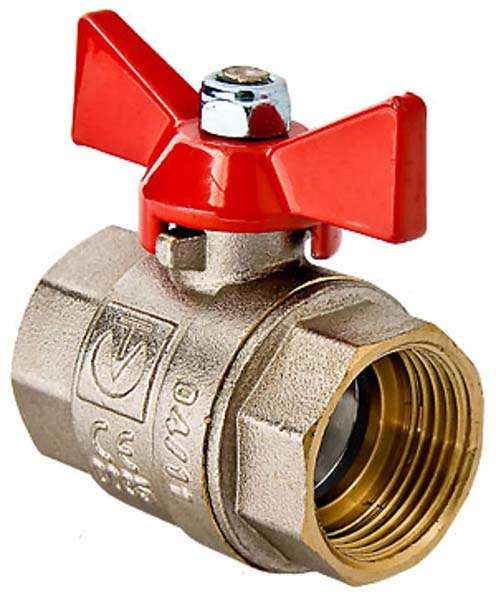

Среди всех запорных механизмов, которые есть в продаже, наиболее распространенным можно назвать шаровые краны. Данное название конструкция получила по причине необычной формы основного запорного механизма. Кроме этого следует уделить внимание на то, что шаровые краны могут иметь два типа рукоятки: прямая и в виде бабочки. Рассмотрим кран шаровый с ручкой типа бабочки подробнее.
Классификация по виду материала и типу конструкции
Основным элементом запорного механизма можно назвать его корпус. При его изготовлении могут использовать следующие материалы:
- Бронза.
- Латунь.
- Титан.
- Чугун.
- Сплав из алюминия и цинка.
- Графит.
- Пластмасса.
- Сталь.
- Керамика.
По пропускной способности выделяют:
- Полнопроходные.
- Стандартные.
- Неполнопроходные.
Полнопроходные имеют коэффициент около 1, что определяет снижение сопротивления в системе. Стандартные конструкции имеют данный показатель в районе 0,8, а вот неполнопроходные имеют коэффициент около 0,4. Рекомендуется устанавливать стандартные и полнопроходные, так как данные конструкции снижают давление в системе и обладают высокой пропускной способностью. Однако сложность конструкции определяет необходимость в установке качественного уплотнения.
Наибольшей популярностью варианты исполнения из латуни, чугуна и нержавеющей стали, так как эти материалы имеют повышенную коррозионную стойкость.
Строение шарового крана
Основными элементами рассматриваемого запорного механизма можно назвать:
- Корпус. В продаже можно встретить шаровые краны, корпус которых разборный или цельный. Особенность разборной конструкции заключается в том, что она более сложная, но при этом пригодна к ремонту. Цельная конструкция имеет меньший вес, а также длительный срок службы.
- Шар выступает в качестве основного запорного элемента. Он может быть установлен в фиксированном и плавающем состоянии. При производстве шара в центральной части сделали проходное отверстие, которое может быть повернуто перпендикулярно ходу потока или вдоль (открытое положение).
- Шпиндель – подвижный элемент конструкции, при помощи которого происходит поворот запорного шара.
- Уплотняющие кольца предназначены для повышения изоляционных свойств конструкции. При производстве этого элемента конструкции используется специальный материал, который имеет более высокие эксплуатационные качества нежели резина.
- Ручка, которая подсоединяется к шпинделю. В рассматриваемом случае устанавливается ручка в виде бабочки, которая изготавливается из пластика или металла.
Вышеприведенная информация определяет то, что конструкция достаточно проста и обладает большим сроком службы.
Принцип действия шарового крана
Шаровый кран работает следующим образом:
- В закрытом положении металлический шар, который изготавливается из различных коррозионностойких металлов, повернут так, что его отверстие развернуто на 90 градусов по отношению к направлению потока.
- Шар напрямую соединен с шпинделем и рукояткой.
- Поворот рукоятки вокруг оси на 90 градусов определяет, что входное и выходное отверстие запорной конструкции соединяются отверстием шара.
- Специалисты рекомендуют поворачивать рукоятку на 90 градусов вокруг оси. В полуоткрытом положении существенно повышается износ основного запорного элемента. Для того чтобы сделать это можно было с высокой точностью на корпусе создается ограничитель, которые ограничивает ход рукоятки.
Именно поэтому в последнее время шаровые краны устанавливают практически повсеместно.
Особенности рукоятки типа бабочка
Как ранее было отмечено, в продаже можно встретить рукоятки, которые имеют вытянутую форму и форму «бабочки». Второй тип рукоятки можно охарактеризовать следующим образом:
- Имеет компактные размеры. Стандартные рукоятки в закрытом положении расположены вдоль трубы, а вот в открытом перпендикулярно.
- Конструкция симметричная, что определяет необходимость прикладывания силы на две части рукоятки.
Именно поэтому шаровый кран с рукояткой типа бабочка защищен от случайного открытия или закрытия.
Преимущества и недостатки конструкции
У шаровых кранов есть довольно много преимуществ и недостатков:
- Конструкция надежна и долговечна.
- Относительно небольшая стоимость определяет доступность данного запорного элемента.
- Простота проведения монтажных работ.
- Относительно невысокая стоимость.
- Стойкость к коррозии.
Однако есть и существенный недостаток – в продаже можно встретить огромное количество подделок, которые не могут прослужить долго. В остальном шаровые краны существенно превосходят ранее применяемые варианты исполнения.
В заключение отметим, что высокие эксплуатационные качества определяют повсеместную установку шаровых кранов.
