Печная задвижка – это неотъемлемая часть любой печи, роль которой состоит в регулировании тяги в дымовой трубе, когда печь уже затопилась и при окончании топки с целью отключения печки от трубы, а также для переключения дымовых ходов в комбинированных печах. Изделие состоит из рамки и движка. Функцию свою оно осуществляет за счет перемещения движка в пазах рамки, в результате чего площадь сечения входного отверстия дымовой трубы изменяется. Это приводит к уменьшению или увеличению разрежения.
С целью максимально плотного закрывания трубы после затопки, рекомендуется установить две задвижки, одна на другой.

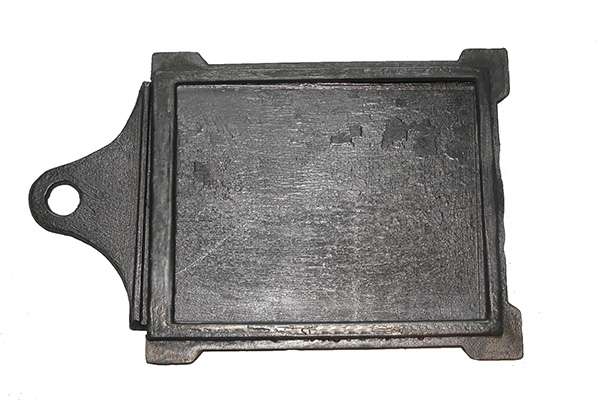

Конструкция печной задвижки
Печная задвижка представляет собой конструкцию, состоящую из трех частей:
- Чугунного корпуса рамы (иногда вместо чугуна применяется сталь) с боковыми пазами.
- Запорной части в виде щитовой заслонки, благодаря движению по пазам которой происходит контролирование герметизации дымохода.
- Управляющей части на щитовой заслонке в виде рукоятки. Это обеспечивает простоту управления щитовой заслонкой вручную.
Формы задвижки должны полностью совпадать с формой дымохода, по этому параметру они бывают прямоугольными, квадратными, круглыми.
Несколько слов о прямоугольных задвижках
Прямоугольная задвижка может быть различных размеров от маленьких до самых габаритных, когда длина заслонки достигает до 600 мм. Большие варианты обычно подходят для дымоходов русской печи, каминов, барбекю и т.д. Задача конструкции та же – перекрывать поток в воздуховодах.
Самая маленькая печная задвижка имеет размеры 13х13 см, а самая большая – определяется по индивидуальным требованиям потребителя. Самый популярный размер у этих конструкций 2613 см, так как именно такие размеры имеет дымоход обыкновенной русской печи.
Благодаря квадратным или прямоугольным печным задвижкам можно не только остановить воздухообмен в трубе, но и отрегулировать интенсивность огня за счет изменения тяги в дымоходе и пропускную способность. С этой целью просто закрывают заслонку не до конца, а потом постепенно оттягивают рукоятку на себя, тем самым контролируя равномерное горение в топке.
Круглая печная задвижка или вьюшка
Печная задвижка круглой формы иначе называется вьюшкой. Это особая задвижка, обладающая несколько иной конструкцией, чем обычный вариант.
Вьюшка состоит из следующих частей:
- Корпуса, в виде плиты, которая может быть круглым или квадратным с круглым отверстием.
- Запорного элемента в виде диска, который закрывает отверстие и перекрывает воздухообмен в трубе.
- Управляющей части, в виде обычной рукояти в центре дисковой заслонки.
Использовать вьюшку для контролирования воздухообмена нельзя, так как снимать заслонку с пропускного отверстия нужно вручную, что в разогретой печке, вдобавок с выхлопными газами, практически невозможно. Конструкцию используют исключительно в качестве запорного элемента, зачастую в роли дополнительной заслонки для полноценного результат перед розжигом печи и после ее затухания.
Оба вида чугунных печных задвижек рекомендуется устанавливать далеко от топки.
Как закрывается печная задвижка, правила эксплуатации
Эксплуатация печной задвижки сама по себе довольно простая, однако она определенно связана с некоторыми рисками, грозящими здоровью человека. Если закрыть конструкцию в еще горящей печке или если топливо полностью не сгорела, то выхлопные продукты могут проникнуть в помещение, отравляя воздух.
Поэтому использовать задвижку, которая позволяет сберегать тепло в печи дольше, следует крайне разумно, то есть закрывать конструкцию следует вовремя. Известно, что за счет чугунной задвижки, тепло в печи и, соответственно, в помещении остается на долгое время. Применение такого топлива как уголь увеличивает температуру внутри печи примерно на 60-700C.
Иногда в целях экономии топлива задвижку закрывают раньше, до полного ее сгорания, что крайне нежелательно. Ведь здоровье и жизнь человека выше любой экономии. Закрывая заслонку раньше, чем нужно увеличивается риск отравления угарным газом. Угарный газ представляет собой продукт сгорания, который является ядовитым. Поэтому чтобы избежать подобных ситуаций, нужно правильно использовать задвижку для дымохода, следуя некоторым правилам:
- Перед закрыванием обязательно нужно ворошить угольки, чтобы избежать от наличия полностью не прогоревших кусков.
- При начальном затухании угля, когда на поверхности уже не видно голубого огня, заслонку нужно слегка прикрыть, но полностью ее закрывать не рекомендуется. Ведь наличие углей не значит, что они полностью прогорели. Если возникает потребность в герметизации трубы, то это следует сделать после полного сгорания углей.
- Далее нужно открыть поддувало, чтобы образовалась тяга, и оставшиеся угли полностью превратились в золу и пепел.
Необходимость задвижек и вьюшек в дымоходе
Заслонка является неотъемлемой частью печи, которая перекрывает дымоход, после ее затопки. В комбинированных печах, например варочно-отопительных, эта конструкция позволяют переходить между дымоотводными каналами.
Заслонка, как правило, устанавливается в дымоходе при укладке печи, закрепляя несколькими рядами кирпичей. Зачастую устанавливают две задвижки, особенно в помещениях в холодных климатических условиях, когда температурные перепады более существенны, что приводит к быстрому теплообмену.
Вьюшка устанавливается в дымоход таким же образом, но применяется обычно в русских печках. Закрывается такая задвижка с внешней стороны при помощи специальной дверцы. При необходимости проветривания и охлаждения печи, все это можно организовать в условиях закрытой вьюшечной дверцы.
Конструкция печной вьюшки позволяет исключить установку дополнительной задвижки, потому как она полностью справляется с герметизацией дымоотводящей трубы. При использовании второй задвижки, ее устанавливают ниже вьюшки.
Как установить задвижку на печную трубу
Задвижку, как правило, устанавливают во время строительства и сборки печки. Процесс осуществляется в несколько этапов:
- Укладка кирпича вокруг арматуры в выбранном месте на определенной стадии возведения дымохода. При этом размеры оставленного отверстия должны полностью совпадать с размерами задвижки. Зачастую в уголках корпуса устанавливают проволоку, монтируя ее в тело кладки.
- Монтаж рамки задвижки с фиксацией верхней части с помощью цементного раствора.
- Нанесение цементного раствора по периметру рамы и проволоки толщиной около 1 см, с последующей укладкой ряда кирпичей.
- Установка задвижки в дымоход.
Обычная чугунная печная задвижка запирается щитовой заслонной, которая монтируется в корпусе рамы сквозь щель. Ее можно установить и после монтажа рамы. Заслонка у вьюшки закрывается вручную, поэтому над корпусом такой конструкции нужно установить специальную дверцу, с помощью которой можно будет управлять крышкой.
После этого продолжается укладка дымохода соответствующим образом.
Летняя заслонка и ее значение
Зачастую в печах встречается такой элемент, как летняя заслонка, которая имеет определенное назначение. Летняя заслонка применяется в каминах или русских печах, которые топятся нерегулярно или периодически с большими промежутками времени. Например, в печах в дачном или деревенском доме, когда она топится только в летний сезон.
У летней задвижки есть кое-какие конструктивные особенности и особое расположение, благодаря чему намного облегчается процесс топки после длительного охлаждения даже в самых суровых погодных условиях.
Эксплуатация данной конструкции осуществляется таким образом: Печку нужно затопить с открытой летней задвижкой, далее, когда пламя в топке разгорится, и часть дров полностью прогорит, задвижку следует закрыть для предотвращения тепловых потерь.
Печи с установленной в них летней задвижкой имеют ряд достоинств, например, выдвигая летнюю заслонку и поддувало, можно воспользоваться печкой в любое время года в качестве классического открытого камина. С помощью заслонки можно легко освободиться от лишнего тепла в помещении. Однако следует помнить, что топить такую печку рекомендуется не больше 20 минут, так как температура может намного подняться, что является особенностью таких каминов.
