Канализационный затвор механический и электрический: назначение, сравнение

При строительстве жилого или промышленного объекта, оснащенного внутренней системой водоснабжения и канализации, еще на стадии проектирования должны быть определены все возможные проблемы, связанные с коммуникациями, в том числе вопрос с подтоплением помещения через водоотводные трубы. В данной статье рассмотрен такой прибор безопасности, как канализационный затвор.

Канализационный затвор, виды, принцип действия

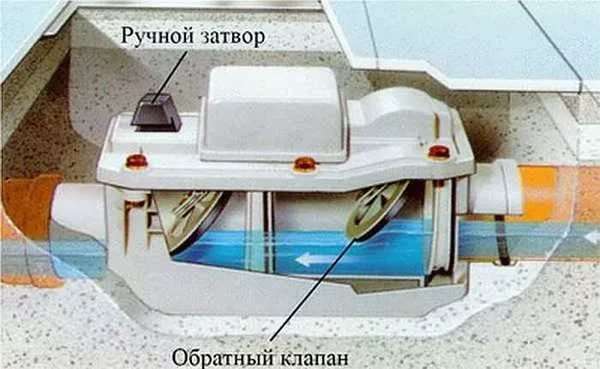

Канализационный затвор

Для противодействия попадания сточных вод по трубам  из внешнего коллектора внутрь помещения, применяется канализационный затвор, который бывает нескольких видов:

  1. Механический, в данном случае действие по открытию и закрытию предохранительного клапана осуществляется под воздействием самого потока. Положение шторки, по умолчанию, всегда закрыто, при попадании стоков из внутреннего санузла в трубу, оказывается давление на клапан, и он поднимается параллельно трубопроводу. После прохождения воды вниз по магистрали, шторка под собственным весом опускается в исходное положение.
  2. Затвор с электроприводом. Его устройство во многом схоже с механическим, отличие заключается в том, что функции по открыванию и закрыванию клапана возложены на электронный пульт управления. Такой прибор оснащен несколькими датчиками, которые считывают информацию внутри трубопровода и передают ее на пульт. Процессор определяет, что в трубу поступают стоки и открывает шторку, освобождая при этом магистраль.

Механический канализационный клапан может быть однокамерным или двухкамерным, в зависимости от выполняемой задачи. В однокамерном затворе имеется только одна шторка для перекрытия потока, а в двухкамерном их может быть несколько. Система с несколькими запорными деталями необходима для того, чтобы клапана могли дублировать работу друг друга и, при возникновении аварийной ситуации, можно было обеспечить герметичность трубопровода. Заслонка, которая находится внутри крана, изготовлена из нержавеющей стали и имеет уплотнение по всему периметру для плотного прилегания к проходному отверстию. Само тело затвора выполнено с разным уровнем концов, перепад которых, в зависимости от производителя, составляет от 10 до 15мм. Это позволяет, даже при горизонтальном положении прибора, соблюдать общий уклон магистрали.

Работа запорной арматуры с электроприводом, обеспечивается автоматизированным пультом управления без участия персонала. В данном случае стоки не оказывают воздействие на заслонку, так как она открывается до соприкосновения с водой, при помощи электрического двигателя. Сам клапан, как и в механическом изделии, выполнен из металла. Встречаются изделия, оборудованные двигателями с мощностью 220 или 12 Вольт.

Защитные приборы обоих видов изготавливаются из пластика или полипропилена, с металлическими составляющими. Для обслуживания и замены заслонок, в указанных канализационных затворах предусмотрены ревизионные крышки, которые могут быть демонтированы полностью. Через полученное отверстие проводятся все манипуляции по очистке клапана, замене износившихся деталей и диагностике работы прибора. Также через ревизионное окно возможно производить промывку трубопровода от клапана до приемного колодца, чистку магистрали и тестовый пролив.

Монтаж канализационного затвора

Монтаж канализационного завтора

Монтаж осуществляется присоединением трубы с телом затвора с помощью раструба и уплотнительного кольца с одной стороны, и с использованием двухсторонней муфты с другой. Стоит отметить, что соединение должно быть герметичным, в противном случае во время подтопления приемного колодца стоки по трубам могут попасть внутрь помещения через не герметичные стыки.

Установка затвора на канализацию, независимо от того, механический он или с электроприводом, должна быть выполнена перед первым сантехническим прибором. Если не соблюдать это правило, то в случае аварийной ситуации, грязная вода будет подниматься вверх по стояку до первого потребителя, а затем все стоки окажутся внутри помещения.

Существует также два типа канализационных затворов, в зависимости от расположения:

  1. Горизонтально расположенный клапан, как правило, устанавливается в многоквартирных домах перед сливом в центральную систему.
  2. Затвор с вертикальным размещением монтируется на общем стояке, после последнего потребителя. Такой прибор защитит от попадания грязной жидкости все узлы, находящиеся перед клапаном.

Принцип работы обоих деталей одинаковый, но в вертикально расположенном затворе, шторка не находится в постоянно закрытом положении, а срабатывает только при возникновении аварийной ситуации, когда на нее оказывается давление поступающей водой.

Механический и электрический затвор: плюсы и минусы

Канализационный затвор с электроприводом

Основными плюсами, в выборе канализационного затвора с механическим принципом действия являются:

  1. Низкая стоимость прибора. В связи с дешевизной комплектующих элементов и не больших производственных затрат, цена на такие изделия намного ниже чем на аналогичные детали.
  2. Простота в обслуживании и монтаже, для установки не требуется электрическое питание.
  3. Благодаря ревизионному отверстию, возможна быстрая замена износившихся деталей и узлов, а также чистка и промывка самого прибора.
  4. Широкий ассортимент. Производители изготавливают продукцию с множеством вариантов внутреннего диаметра, который соответствует сечению большинства канализационных труб.

Основным из недостатков механического затвора является то, что он более подвержен засорению, чем его аналоги. Это происходит из–за его конструкции, так как канализация является безнапорным узлом, то при прохождении стоков через шторку в ожидании открытия клапана, возникает затор и сточные массы могут задержаться между заслонкой и проходным отверстием. Со временем это засорение увеличивается, и плотное примыкание клапана к седлу становится не возможным. В связи с этим необходимо проводить периодическую диагностику работы затвора, проверять его герметичность и удалять накопившуюся грязь.

Затвор, оборудованный электрическим приводом и пультом управления, обладает следующими преимуществами:

  1. Благодаря своему устройству, исключено соприкосновение шторки со смываемым потоком, что предотвращает возможность попадания крупной фракции стоков между клапаном и проходным отверстием.
  2. Пульт управления оборудован сигнальным элементом, который сообщит обслуживающему персоналу о возникновении аварийной ситуации.
  3. Все электрические затворы оснащены двумя, дублирующими друг друга, камерами с запорными шторками. При проведении работ по диагностике и очистке внутреннего канала, второй клапан можно закрыть вручную.
  4. Все управление, а также сбор информации о состоянии и работе предохранительного клапана, возможно, осуществлять дистанционно, по каналам связи.

Но наряду с преимуществами электрического затвора, имеются и несколько недостатков:

  1. Для работы клапана необходимо электричество определенной мощности. В связи с этим монтаж такого изделия в помещении без электропитания не возможен.
  2. Для обеспечения бесперебойного питания прибора, на случай отключения основного источника, необходимо предусмотреть наличие альтернативной аккумуляторной батареи.
  3. Обслуживание пульта управления и самого затвора должно проводиться квалифицированным персоналом.

Таким образом, подводя итог, можно сделать вывод, что и у механического и у электрического канализационного затвора имеются как плюсы, так и минусы. При выборе необходимого прибора, нужно учитывать не только стоимость самого изделия, но и  функции, которые они исполняют. Все работы по монтажу и обслуживанию задвижки должны выполняться специалистами, тогда все детали прослужат долгие годы.
