Какой должна быть высота дымоходной трубы относительно конька крыши

В загородном доме можно жить круглый год, если он оборудован отоплением, и чаще всего это – индивидуальное отопление, работающее от автономного или энергозависимого котла. Если котел не электрический, а газовый, твердо- или жидкотопливный, то без дымохода не обойтись. Эффективная и безопасная работа отопительного оборудования находится в прямой зависимости от правильно работающего дымохода. А высота трубы относительно конька крыши зависит еще от множества факторов, поэтому подлежит расчету, а не возводится по принципу «лишь бы было».

Если неправильно вычислить расположение печной дымоходной трубы над коньком кровли, то тяга упадет, а это значит, что котел не будет работать с полным КПД, топлива на такую же теплоотдачу будет расходоваться больше. Мало того: при падении воздушной тяги возникает прямая опасность здоровью и жизни людей, так как неотработанные газы и дым могут возвращаться в помещение.

Как проводится расчет высоты

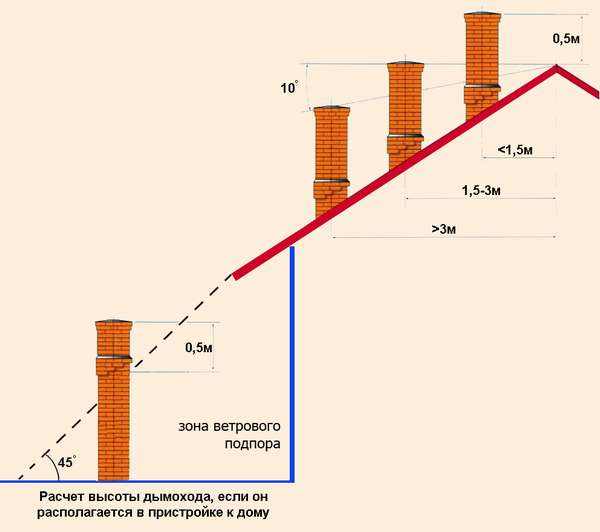

Согласно нормативам строительных правил СП 7.13130.2013. высота дымохода, возвышающегося над кровлей, зависит от расстояния от него до конструкций, выделяющихся на крыше (парапеты, конек, вентиляционные ходы) и их высоты. Если все выступающие элементы крыши одинаковы или больше по высоте по отношению к кровельным конструкциям, то величина высота дымовой трубы над крышей должна быть следующей:

  1. ≥ 0,5 метра, если крыша плоская,
  2. ≥ 0,5 метра, если расстояние от канала до сторонней конструкции (например, вентиляции) по прямой менее полутора метров,
  3. Печной ход должен быть ≥ высоте сторонней конструкции, если расстояние до сторонних элементов на крыше (вытяжных ходов, парапетов, сплошных ограждений) по прямой линии находится в пределах 1,5-3 метра,
  4. Дымоход должен возвышаться или быть на одном уровне с линией, визуально проведенной от конька, и составляющей угол 10˚ по отношению к линии горизонта, если расстояние от печной трубы до конька ≥ 3 метра.

Но для любых вариантов окончание дымовой конструкции над коньком крыши должно располагаться выше, чем крыша соседних пристроек, а высота вентиляционной конструкции относительно конька должна быть меньше или такой же, как и печной ход.

Какой должна быть высота дымоходной трубы относительно конька крыши

Уже построенный дымоходный канал, если он выложен ниже требуемых высот, наращивается до тех пор, пока верхняя его часть не поднимется отложенной под углом 45˚ линии от верхней точки вниз. Оптимальное расположение дымохода на крыше дома предусматривает минимальное расстояние от нее до конька, что обеспечивает:

  1. Максимальную высоту, считая от устья канала до колосников,
  2. Конек не будет мешать каналу образованием завихрений воздуха,
  3. Оптимальные расходы.

Если в горизонтальной плоскости расстояние между коньком крыши и дымоходом ≤ 1,5 метров, то высота дымохода над крышей может быть рассчитана опытным путем – построением масштабной модели или схемы (эскиза, чертежа). На чертеже в месте пересечения дымохода и основания кровли откладывают горизонтальную лини, и от нее откладывают 50 см вверх. В точке пересечения будет находиться оголовок канала.

Какой должна быть высота дымоходной трубы относительно конька крыши

Минимальная высота должна быть следующей в заисимости от места ее размещения: на схеме откладывается горизонтальная линия, проходящая через верх кровли здания. Эта линия будет означать минимальную высоту выступающей части дымоходного канала.

Если вывод вверх превышает расчетный, то это отрицательно скажется на самой конструкции – постройка при сильном порыве ветра может наклониться или опрокинуться, даже кирпичная. Поэтому, если параметр все-таки нарушен, конструкцию укрепляют тросами-растяжками. Ниже приведена таблица, которая отражает требования к габаритам трубы, которые нужно учитывать при расчете высоты дымохода:

таблица размеров дымоходной трубы

Монтаж дымоходного канала разрешается при условии, что расстояние от колосников до конечной точки канала будет больше 5 метров.

Какая высота трубы над крышей должна быть, если она находится далеко от конька: минимальное расстояние между дымовым каналом и коньком вычисляют 2-мя методами: на основании графиков, включающих в себя розу ветров, объемы и размеры конструкций на крыше дома, и при помощи формул. Для последней методики нужен чертеж крыши со всеми находящимися на ней элементами и конструкциями.

  1. На схеме откладывают коньковую ось, и ось, параллельную трубе дымового канала,
  2. Через верхнюю точку крыши откладывают горизонтальную ось, и вниз от нее прочерчивают угол 10˚. Линия угла продолжается, пока не пересечет ось дымохода,
  3. Полученный отрезок в масштабе и после перевода в единицы измерения, привязанные к реальному строительству, будет результатом, какой высоты труба должна быть согласно правильным расчетам.

Участок дымового канала, который выступает над кровлей, оштукатуривают цементно-песчаным раствором слоем до трех сантиметров, чтобы обезопасить кровельные материалы и элементы стропильной системы от возгорания – труба может сильно нагреваться. На чердаке дымоход белят мелом или известью для того, чтобы на белом фоне были заметны следы потеков, которые нужно ликвидировать.

Заключение

При строительстве дымоотводящего канала необходимо придерживаться регламента СНиП и ПП, чтобы добиться эффективной работы всей отопительной системы. На какую высоту труба будет возвышаться над загородного дома, определяет хозяин, а расчеты призваны подтвердить или опровергнуть его предпочтения.
