Рассматривая вопрос проектирования системы горячего водоснабжения кроме общих вопросов, связанных с принципиальными схемами устройства и оснащения, оборудованием возникает вопрос возможности использования в качестве трубопроводов труб и соединительных элементов из металла или более современных материалов. Особенности каждого вида материала требуют знания не только его технических характеристик для правильного монтажа, но и то, как будет вести себя трубопровод на протяжении всего срока эксплуатации.
Основные виды труб для горячего водоснабжения
Представленные сегодня на рынке различные виды труб для горячего и холодного водоснабжения частных и многоквартирных домов позволяют уже на этапе проектирования оценить возможность установки тех или иных труб, просчитать экономическую целесообразность и оценить срок их эксплуатации.
Основная классификация труб для горячего водоснабжения сегодня представлена в двух основных категориях:
- Металлические водопроводные трубы,
- трубы из пластика и пластмассы.
К металлическим трубам относятся трубы, изготовленные из металла – стальные, медные из нержавеющей стали. К трубам из неметаллических материалов относятся трубы из ПВХ, металлопластиковые трубы, полипропиленовые и полиэтиленовые трубы.

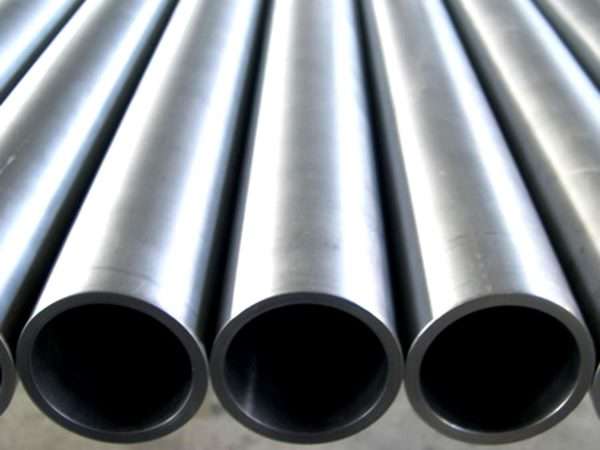

Трубы стальные
Традиционно в строительстве используются стальные трубы для горячего водоснабжения. Это надежный, прочный и доступный по своей цене материал. Для прокладки трубопроводов используются стальные трубы, как в обычном исполнении, так и имеющие оцинкованное покрытие. Для прокладки подземных коммуникаций используются стальные трубы со специальным теплоизоляционным покрытием. Для удобства монтажа для стальных труб применяются как стандартная технология сварки металла, так и возможность монтажа при помощи сгонов, муфт, переходников. Для металлических стальных элементов применяется и запорная арматура из стали или чугуна.
Стальные трубы используются как для прокладки систем горячего водоснабжения в многоэтажных зданиях, так и зданиях малой этажности, сталь без проблем выдерживает и высокое давление до 1,6 бар и температуру воды до 100 градусов. Основным недостатком сегодня является коррозия металла, и неудобство проведения ремонтных работ с использованием газосварочного оборудования.
Условно к стальным трубам можно отнести и трубы, сделанные из нержавеющей стали, в отличие от обычных стальных они не подвержены коррозии, не образуют накипь и отложения на внутренних поверхностях. Вместе с тем, необходимо знать, что для сварки таких труб применяются специальные виды сварочной проволоки и электродов. Недостатком таких труб, кроме того, является их высокая стоимость, они практически не применяются для гражданского строительства.
Медные трубы
Использование медных труб для горячего водоснабжения сегодня снова становится весьма популярным у индивидуальных застройщиков. Медные трубы в основном используются для монтажа трубопроводов локальных систем, они с успехом используются для частных домовладений с установками индивидуального нагрева воды. Медные трубы соединяются методом пайки с использованием стандартных соединительных элементов – тройников, уголков, муфт. Медный трубопровод имеет довольно большой срок эксплуатации – до 50 лет, при этом, он практически не нуждается в дополнительном уходе и не требует профилактической чистки. Однако, несмотря на такие высокие потребительские качества, медь все-таки очень дорогой материал и имеет весьма внушительную стоимость.
Неметаллические трубы
Современные технологии и новые виды строительных материалов позволили не только значительно удешевить процесс строительства, но и максимально обеспечить технологическое преимущество новых материалов в сравнении с традиционными стальными и медными трубами.
Трубы из ПВХ, полиэтилена и полипропилена не только обеспечат надежность соединения, но и возможность пропуска воды нагретой до 90-95 градусов под давлением 10 атмосфер, чего вполне достаточно для использования в качестве трубопроводов горячего водоснабжения.
Плюсом неметаллических труб является:
- легкость материала,
- возможность прокладки буквально в любых условиях,
- чрезвычайно гладкая внутренняя поверхность, препятствующая засорению наростами,
- стойкость к коррозии.
Технология соединения неметаллических труб при помощи пайки сегодня обеспечивает надежность соединения на уровне сварного шва металлических труб с гарантией 25 лет. Кроме того, сама технология не требует специальных знаний и доступна практически любому после небольшого курса самостоятельного обучения.
Металлопластиковые трубы
Новое материалов, рассчитанное на прокладку коммуникаций внутри здания. Конструкция трубы имеет многослойную систему с внутренним армирующим алюминиевым поясом, находящимся между слоями пластика. Труба отлично зарекомендовала себя в качестве трубопроводов горячего водоснабжения и отопления. Небольшой вес и гибкость трубы позволяет проводить монтаж в зависимости от местных условий без дополнительных инструментов. Соединение с запорной арматурой осуществляется при помощи металлических фитингов, в которые зажимается сама труба. Слабым местом металлопластиковых труб является место зажима и сами фитинги, они имеют меньший внутренний диаметр и как следствие именно в этих местах и образуются отложения накипи. Для горячего водоснабжения используются трубы белого цвета, они рассчитаны выдерживать температуру в 90-95 градусов, трубы остальных цветов применяются для трубопроводов холодной воды.
Полипропиленовые трубы
Трубы из полипропилена дают возможность сконструировать одну из самых надежных систем трубопроводов. Трубы в месте соединения спаиваются с монтажными элементами, образуя надежное и прочное соединение. Термическая сварка позволяет создать равномерный шов с гарантией качества на 25 лет. Недостатком таких конструкций выступает их жесткость – полипропилен нельзя согнуть, но учитывая огромное количество конструктивных элементов придать необходимую форму, не составляет большого труда. Для горячего водоснабжения и отопления используются армированные виды полипропиленовых труб, способных выдерживать давление до 20 атмосфер. Недостатком этого материала выступает ограничение по максимальной температуре теплоносителя – 75 градусов и необходимость установки специальных крепежных элементов, просто при нагревании отдельные участки могут провисать из-за большого коэффициента линейного расширения.
ПВХ трубы
Использование в качестве основной арматуры для горячего водоснабжения ПВХ труб позволяет также обойтись при монтаже без сварочных работ. Как и металлопластиковые трубы ПВХ в монтажных работах используются наборные элементы – уголки и соединительные муфты. Материал позволяет пропускать воду, разогретую до 90 градусов, и под давлением до 46 атмосфер. ПВХ-трубы используются как в локальных, так и в централизованных системах горячего водоснабжения.
Проектируя систему горячего водоснабжения необходимо ориентироваться и на то, какого размера могут быть трубы из различных материалов. Для стальных трубопроводов применяются трубы диаметром от 15 до 1500 мм, медные имеют диаметр от 10 до 50 мм, металлопластиковые трубы выпускаются в размерах от 15 до 30 мм, а полипропиленовые и ПВХ от 16 до 110 мм. Для прокладки водопровода горячей воды в квартире или доме обычно используются трубы диаметром 15 мм, для стояков домов небольшой этажности, до 6 этажей используется диаметр в 25 мм, а для монтажа магистральных трубопроводов высотных зданий используется труба диаметром 32 мм.
