Наличие на участке обустроенного колодца еще не дает полной гарантии успешного использования его в качестве надежного источника водоснабжения. Постоянный подъем воды при помощи ведра вряд ли можно назвать комфортным и удобным. Даже для бытовых нужд постоянное таскание полных ведер воды сегодня никуда не годится. Альтернативой этому выступает установка в колодце насосного оборудования, способного в течение нескольких минут поднять воду на поверхность, а в случае необходимости обеспечить и полноценный полив приусадебного участка.
Насосное оборудование для колодцев виды и особенности
Особенностью современных насосов для автономного водоснабжения выступают их простота устройства, надежность эксплуатации и эффективность работы. Именно эти характеристики и сделали насосы для индивидуальных источников водоснабжения столь популярными для автономных систем.
Сегодня наибольшее распространение получили несколько видов насосного оборудования:
- Погружные насосы,
- Поверхностные установки,
- Насосы для скважин,
Каждый из этих видов кроме способа установки, имеет и ряд других характеристик, позволяющих подобрать оборудование по своим параметрам для каждого конкретного случая:
- Мощность насоса,
- Напор воды,
- Производительность.
Большинство представленных на рынке моделей не требуют дополнительного специального оборудования и с успехом могут устанавливаться как на дачных участках, так и в качестве оборудования источника водоснабжения городского коттеджа или дома.
Однако, из всех основных видов насосного оборудования только поверхностные насосы не рекомендуются для установки в качестве основного вида насосного оборудования – для условий круглогодичного использования они требуют дополнительного утепления и защиты.

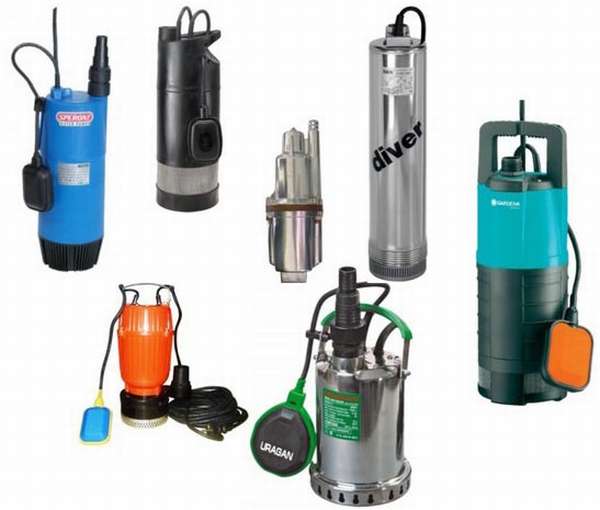

Основным видом насосного оборудования колодцев чаще всего используются насосы погружных видов:
- Глубинные насосы,
- Центробежные насосы.
Колодец как источник водоснабжения с резервуаром для нахождения воды практически ничем не отличается от скважины – по сути, это тоже скважина, только большего диаметра и с объемом воды наполняемым постепенно. Таким образом, для установки в колодце допускаются также и скважинные типы оборудования, которые постоянно находятся в воде и способны работать на больших глубинах.
Однако, в конструкции этих агрегатов все-таки есть существенные различия:
- Скважинные насосы имеют верхний забор воды,
- Колодезные виды всасывают воду через нижний заборный клапан.
И если такие особенности играют решающую роль то при выборе оборудования можно выбрать тот вид, который рекомендуют для данного случая специалисты.
Погружные насосы специфика конструкции и применения
Традиционно колодезные насосы разрабатываются специально для условий применения с небольшим объемом воды. Устройство колодцев, со стволом из бетонных блоков и донным фильтром подразумевает набор резервуара с водой посредством выдавливания воды из грунта и просачивания его через донный фильтр в бетонный ствол. В зависимости от глубины колодца, мощности водного горизонта и объема потребления воды в колодцах наблюдаются суточные колебания объема воды. Это связано с тем, что на небольшой глубине в 7-8 метров, при работе даже самого маленького насоса за 1 час может быть откачано до 4,2 кубометра воды, а вот наполнение такого объема будет проводиться, как минимум в течение 6-8 часов. Именно поэтому для более эффективного использования воды в колодезных насосах предусматривается нижнее расположение заборного клапана. Обычно колодезные насосы размещают на глубине в 30-40 см от дна, что позволяет более эффективно использовать объем наполняемого резервуара. В современных версиях погружных насосов, кроме обычного способа выключения предусмотрено несколько вариантов защиты оборудования от перегрузки:
- устройство автоматического отключения при холостом ходу,
- автоматический термовыключатель,
- поплавковый клапан.
Устройство отключения насоса при наличии холостого хода автоматически отключает подачу напряжения на электродвигатель и останавливает его работу в случае отсутствия воды.
Защита электродвигателя от перегрева позволяет отключать оборудование при нагреве его рабочих частей выше температуры установленной для термодатчика.
Поплавковый клапан позволяет обеспечивать безопасную эксплуатацию насоса путем отключения двигателя в случае, когда уровень воды опустится ниже минимальной отметки.
Скважинные насосы позволяют работать на глубинах от 15 метров. Именно поэтому они идеально подходят для такого вида колодцев, как шахтные, с диаметром обсадной трубы 250-500 мм. В таких условиях устанавливаются два вида оборудования – центробежные и шнековые. Особенность этого вида насосанного оборудования заключается в том, что работать в воде, которая содержит большое количество нерастворимых вкраплений и солей они не предназначены, а значит, для них необходима установка дополнительного фильтрационного оборудования.
Подбор необходимого вида насоса осуществляется в зависимости от требований, выдвигаемых к нему, схемы установки и режима эксплуатации. Но, прежде чем перейти к выбору насоса, необходимо определить возможности колодца для установки насоса.
Первым вопросом для выбора типа насоса выступает уровень водного зеркала в колодце. Дальше нужно знать высоту водного столба – расстояние от дна до поверхности воды. Третьим показателем выступает объем резервуара с водой и наконец степень ее чистоты.
При выборе насоса для колодца, имеющего глубину 25 метров с запасом воды в 7 метров с минимальным количеством сторонних примесей, для установки подойдет скважинный центробежный насос, а вот для колодца глубиной 5 метров с запасом воды 1,5-2 метра больше подойдет глубинный насос с поплавковым клапаном.
Схема подключения колодезного насоса в зависимости от его характеристик
Самая простая схема подключения колодезного насоса с прямой подачей воды для полива на даче может быть представлена на примере установки вибрационного насоса с верхним или нижним забором воды.
Насос устанавливается в колодец на металлическом тросу или капроновой веревке. Для нижнего типа забора воды необходимо провести выверку глубины и после определения ее установить глубину установки на 25-30 см выше уровня дна. А вот для вибрационного насоса с верхним расположением забора воды опустить его можно даже на дно. К выходному патрубку подсоединяется поливочный шланг и зажимается металлическим хомутом. Поплавковый клапан в данном виде оборудования обычно не предусматривается, поэтому при работе насоса необходимо следить за уровнем воды в колодце. Вилка электропровода вставляется в розетку, и насос начинает работать.
Такая схема подключения хороша для недорогих насосов с вибрационным двигателем, она не требует больших расчетов и предназначена для подъема воды на высоту 10 метров, производительности вполне достаточно для полива грядок на дачном участке.
Для стационарной установки и использования в качестве автономной системы водоснабжения необходимо проводить подбор оборудования по параметрам.
Первым параметром, по которому подбирается оборудование, выступает мощность насоса. Указанная на бирке заводом изготовителем относится к мощности именно насоса, чем выше мощность, тем больше объем жидкости перекачиваемый насосом. Однако, этот параметр необходимо учитывать и при расчете гидроаккумулятора для установки в схему водопровода – лишняя мощность насоса, означает лишнее давление, а значит и более быстрый износ деталей и оборудования.
Вторым показателем при выборе насоса выступает его производительность. Этот показатель дает возможность подобрать оборудование в соответствии с потребностями в воде и учитывать при этом возможности источника водоснабжения. Так, стандартным показателем производительности маломощных бытовых насосов выступает объем 4,2 кубометра воды в час. Для бытовых потребностей средней семьи из 4 человек, такого объема воды вполне достаточно. Но если при этом использовать такой насос и для полива участка и для одновременной стирки белья, мойка автомобиля и наполнения бассейна, то такой мощности явно недостаточно. С другой стороны, при потребности в 10 кубометров воды в сутки, и суточной производительности колодца в 6 кубометров воды установка даже более мощного насоса положения дел не спасет – воды просто не хватит для всех потребителей.
Максимальный напор показывает, на какую высоту насос может поднять воду. По сути, этот показатель характеризует то давление, которое создается на выходном патрубке насоса для подачи воды на поверхность и дальше по горизонтали к конечному потребителю.
Рассчитать минимально необходимый напор нужно с учетом потерь, которые приходятся при транспортировке воды по трубам, как по вертикали, так и по поверхности. Так, следует брать во внимание, что 1 метр напора, теряется при подаче воды на каждые 10 метров трубопровода. То есть при подъеме воды на 12 метров с колодца и транспортировке ее на расстояние 30 метров теряется 4,2 метра, а значит, подбор оборудования необходимо проводить в диапазоне напора от 38 и более метров.
Во многом подбор оборудования проводится и в зависимости от необходимости подключения к нему дополнительных аксессуаров и элементов – труб, фильтров обратных клапанов. Для установки в колодец погружных насосов центробежного типа в схеме использования водоснабжения частного дома с гидроаккумулятром важную роль играет возможность подсоединения насоса при помощи переходной муфты или резьбового соединения. Для такой схемы водоснабжения, важно чтобы соединение обеспечивало максимальную герметичность и прочность – только резьбовое соединение с уплотнительной прокладкой и монтажной лентой, только силиконовый герметик на резьбу.
Для погружных колодезных насосов важным моментом выступает и то, как крепятся насосы. Кроме, подсоединения к трубопроводу насос должен в обязательном порядке должен быть закрепленным на страховочном торосу. Для временной установки, например, для дачи или дома, когда насос используется для полива или наполнения бассейна достаточно в качестве подвеса использовать капроновую веревку, а вот для стационарного использования что для скважинных, что для погружных насосов необходимо использовать максимально надежный подвес – трос из нержавеющей стали с антикоррозийным покрытием.
При выборе погружных насосов для постоянного водоснабжения дома важно помнить и о материале стен самого колодца – для колодцев, имеющих бетонные кольца большой разницы нет, какой тип насоса используется. А вот если колодец имеет специфическую кладку в виде каменной кладки или деревянный сруб использование вибрационных погружных насосов не рекомендуется, так же как и для шахтных колодцев небольшого диаметра, вибрация двигателя разрушает стенки и в скором будущем появляется необходимость в чистке донного фильтра и ремонте стен таких колодцев.
