Как выбрать и самостоятельно установить железобетонные кольца для канализации

Автономная система канализации в частном доме не всегда строится с использованием готовых заводских узлов, деталей, готовых конструкций и отдельных их элементов – часто хозяева ищут пути самостоятельного изготовления деталей и реализации схемы на участке и в доме. Один из таких неординарных вариантов – ручное размещение кольца для канализации из бетона. Подобные изделия используются для разных целей, в том числе для водоснабжения и отвода стоков. Они бывают доборными и стеновыми. Стеновые железобетонные кольца для канализации имеют одно предназначение формировать прочную конструкцию септика. Доборные бетонные кольца для автономной индивидуальной канализации производятся разных размеров, часто нестандартных. Их назначение – формирование септика или другой конструкции по нестандартным схемам, когда количество стеновых элементов некратно размерам.

Ж/б кольца – это правильные круглые изделия с диаметром внутри 70-200 см и толщиной бетона 70-100 мм. При обустройстве автономных септиков или выгребных ям на приусадебных участках чаще всего выбирают размеры бетонных колец для канализации 1-1,5 метра.

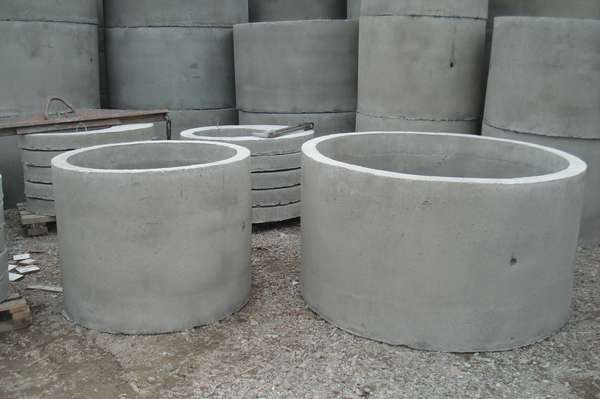

ж/б кольца

В процессе изготовления ж/б изделий для упрочнения конструкции в бетон закладывается арматура разного размера, бетон также используется с разными свойствами и служит для создания антикоррозийного слоя, кроме своего прямого назначения – формирования основы кольца. Комбинация бетон-арматура позволяет минимизировать нагрузки и на растяжение, и на сжатие.

Начинается установка жби колец под канализацию своими руками с подбора конструкций следующего типа и назначения:

  1. Без замка,
  2. Фильтровальные кольца,
  3. Изделия с дном без отверстий и люков,
  4. Элементы с замком или с четвертью.

Преимущества и недостатки ж/б колец

Самодельный колодец из бетонных колец водопровода для приема сточных бытовых вод очень популярен среди владельцев своего земельного участка тем, что монтаж колец канализации прост и доступен, а диаметр бетонного кольца позволяет при строительстве обойтись без аренды спецтехники.

Основные предварительные этапы перед началом строительства, которые позволят минимизировать ошибки:

  1. Сначала необходимо рассчитать объем будущего септика из жби колец. Для этого исходят из общепринятого стандартного расхода воды для одного человека в доме: 150-200 литров в сутки,
  2. Выбирают конструкцию септика – одно-, двух- или трехкамерный, что зависит как раз от количества жильцов в доме,
  3. Выбирают, где лучше всего проводить монтаж септика из жб колец для наружной автономной канализации дома,
  4. Производится непосредственно установка элементов конструкции и подключение септика к трубной магистрали.
Читайте также:  Накопительный водонагреватель какой фирмы лучше: обзор моделей и основных характеристик

Достоинства бетонной канализации из жби колец:

  1. Высокая прочность, жесткость конструкции, устойчивость к коррозии и агрессивных средам, долговечность,
  2. Низкая стоимость канализации из колец и быстрый монтаж за счет того, что бетонные кольца для септика, обслуживающего семью из 2-4 человек, имеют небольшой вес.

Недостатки: Гигроскопичность бетона заставляет покрывать стенки септика гидроизоляционными составами снаружи и изнутри. Это нужно делать для предотвращения просачивания сточных вод в грунт,

Особенности сборки бетонного септика

  1. Септик подобной конструкции должен стоять на бетонном основании во избежание перекосов, выдавливания конструкции при пучении грунта, просадки при сезонном размягчении грунта, поэтому всю поверхность бетона, включая дно, защищают гидроизоляционным материалом. Если септик имеет двух- или трехкамерную конструкцию, то в последней камере слива дно не заливается, а делается дренажная фильтрационная подушка из песка и щебня,
  2. Практикуемая высота конструкции из бетонных колец – до трех метров, для чего хватает трех жби изделий,
  3. Монтаж блоков друг на друга самостоятельно должен предусматривать точное совмещение изделий по диаметру и дополнительное соединение колец металлическими хомутами или скобами. Устанавливая элементы для канализации друг на друга, шов между ними необходимо забетонировать,
  4. Для входа канализационной трубы, вентиляции, соединения камер между собой и выхода слива перфоратором проделываются отверстия, размеры которых должны быть на 5-7 см больше диаметра труб.

Технологический процесс строительства септика из ж/б колец:

  1. Роется котлован – для септика даже из трех колец яму можно вырыть вручную за один день одному человеку,
  2. На дно котлована засыпается песок с толщиной слоя 40-60 см, увлажняется и утрамбовывается,
  3. На песчаную подушку насыпается щебень или гравий с толщиной слоя 20-30 см,
  4. Все бетонные кольца устанавливается на свои места силами 2-3 человек, или при помощи ручной лебедки. Все швы бетонируются, кольца скрепляются друг с другом хомутами. Если септик однокамерный, то первым устанавливается кольцо с дном, при этом щебневый слой можно не обустраивать,
  5. Промежуток между стенками котлована и септиком засыпается щебнем до входных отверстий. Выше (после всех строительных операций) укладывается ранее вынутый грунт,
  6. Камеры соединяются между собой переливными трубами, устанавливается вентиляционная труба, подключается магистраль канализации из дома,
  7. Укладывается крышка (бетонная, металлическая или деревянная), септик засыпается грунтом.
  8. Однокамерная автономная канализация идеально подойдет для дома, в который приезжают на лето. Такой септик не имеет дренажа, поэтому раз в несколько лет его откачивают,
  9. Двухкамерная колодезная канализация из колец может быть сделана с дном или с фильтром, поэтому, в зависимости от скорости его заполнения, его делают разной конструкции. Если правильно рассчитать объем ямы, то степень заполнения канализации позволит чистить ее редко,
  10. Трехкамерную канализацию в частном доме оборудуют при постоянном проживании семьи. Этот вариант может быть автономным или энергозависимым. В энергозависимых очистных сооружениях встраивают вентиляцию и компрессор для подачи воздуха в камеры. Компрессор должен иметь регулятор мощности с таймер длительности включения.

Как рассчитать самодельные септики

Чтобы правильно сделать индивидуальный автономный септик, его нужно правильно рассчитать. Для этого нужно узнать объем выгребной ямы, который будет тем больше, чем больше людей проживает в доме. Расход воды определяется по количеству точек водоразбора, но общепринятое значение – до 200 литров в сутки на одного человека.

Следующий критерий – время очистки воды в септике, которое составляет около 72 часов. Исходя из этих данных, на примере семьи из трех человек можно провести показательный расчет объема септика:

Количество жильцов (3) умножаем на суточный расход воды одним человеком (200 литров воды) и умножаем на время очистки воды в септике (3 суток), получаем 1800 литров, или 1,8 м3 – это требуемый объем канализации из ж/б изделий.

Нюансы конструкций с разным количеством камер:

  1. Однокамерное очистное сооружение использует весь свой объем на 100%,
  2. Двухкамерное устройство для очистки канализации использует свой объем для накопления стоков на 75%, а остальные 25% это объем второго бетонного резервуара, где происходит очистка,
  3. Септик с тремя резервуарами накопительная камера занимает 66% от общего объема очистного сооружения, а 33% это объем оставшихся камер.

Так как стандартное жби кольцо имеет высоту 900 мм, то объем септика рассчитывается, исходя из диаметра изделия. Часто завод-изготовитель предлагает реализацию индивидуальных размеров, по которым будет проще закапывать кольца без применения спецтехники. Ассортимент железобетонных колец допускает диапазон диаметров 700-2000 мм, но самые популярные типоразмеры для частной канализации KC-10 и KC-20.

Дополнительные элементы септика из железобетонных колец

Несколько колец, поставленных друг на друга – это еще не все сооружение. Полная конструкция очистного устройства включает в себя множество дополнительных элементов: пластиковые трубы для подвода стоков к септику, ревизионные колодцы, насосы (при необходимости), пластиковые повороты и уклоны. По всей длине трасса должна укладываться с уклоном 20 мм на один погонный метр при стоке бытовых вод самотеком, без насоса. Если система канализации имеет в составе насос, то уклон можно не соблюдать, но ревизии обустраиваются на каждом повороте, чтобы иметь возможность контролировать работу схемы.

Сколько должно быть смотровых ревизий по всей магистрали, где они нужны, где и на какую глубину их нужно закопать, какие у них должны быть параметры, регламентируется нормами СНиП:

  1. В точках соединения и пересечения трассы канализации,
  2. При изменении уклона, при повороте магистрали или изменении диаметра труб.

Если канализационная трасса до септика проложена прямо, то расстояние между ревизиями регламентируется по диаметру труб: Ø ≤ 150 мм – расстояние 35 метров, Ø ≤ 200 мм – расстояние до 50 метров. Исходя из этого, можно утверждать, что для среднего дачного участка количество ревизионных колодцев будет не больше 2-3.

Если на участке слишком плотный грунт (глина, скалы, суглинок), то дренаж в последней камере септика не всегда будет целесообразным. Плотные почвы не дают воде быстро просачиваться, работа септика замедляется или полностью останавливается. Поэтому для таких вариантов предлагается укладывать перфорированные дренажные трубы. Эта магистраль должна начинаться в нижней части последнего бетонного кольца, все трубы с отверстиями на конце заглушаются, а сама трасса закапывается на глубину 20-30 см. Этот прием позволяет без особых усилий и затрат увеличить полезную площадь дренажа, то есть, ускорить впитывание воды в почву.

Как обустроить септик и подвести трубы канализации

  1. Само очистное сооружение из ж/б изделий должно располагаться не в низине (чтобы в колодец не просачивались грунтовые, дождевые и талые воды), а немного выше, но не ближе, чем в пяти метрах от жилья и в 40-50 метрах от колодцев, скважин и водоемов,
  2. Уклон сточной магистрали должен быть направлен к септику, угол уклона основной трассы ≥ 30, но не больше 50, чтобы вода шла самотеком не слишком быстро, так как при большой скорости образуются завихрения, мешающие работе канализации, а при маленькой скорости могут появиться засоры,
  3. Отвод трассы к санузлу и к ванной комнате должен быть без поворотов, но, если это невозможно, вставляют повороты не 450, а 300, чтобы вода текла более равномерно,
  4. От дома к очистному сооружению диаметр труб может увеличиваться, но не уменьшаться. Так, при диаметре выходного слива с санузла 120 мм остальная магистраль до входа в главную трассу должна быть не меньше, чем 120 мм, можно больше – 150 или 170 мм. В таком случае диаметр труб основной линии должен быть не меньше 170 мм,
  5. После установки ЖБИ колец в септик канализации и подвода необходимых врезок все траншеи и котлован очистного сооружения засыпается ранее вынутым грунтом. Это называется обратной засыпкой. На сам септик укладывается бетонная крышка, а ревизионный люк может быть из любого материала.

септик из ж/б колец

Заключение

Автономный септик из ж/б колец – наиболее простой вариант решения проблемы со сточными водами из жилого дома. При таком решении не требуется большой объем бетонных работ, не нужно приобретать заводской резервуар для септика, а размеры очистного колодца определяете вы сами.
