Как сделать разводку труб в туалете и ванной своими руками: схемы монтажа

Большинство домашних мастеров приходят к тому, что лучше попробовать самостоятельно выполнить сантехнические работы в доме или квартире, нежели вызывать бригаду сантехников, услуги которых обходятся очень дорого. Одной из таковых задач, которую ставят перед собой домашние мастера — это разводка труб в ванной и туалете. Такую задачу вполне реально выполнить самостоятельно, тем более что сегодня производство для таких целей выпускает множество разнообразных соединителей. Преимуществом самостоятельной разводки труб является возможность спланировать схему так, как хозяин сам считает нужным.

С чего начинается разводка труб

Многие начинающие мастера сразу берут в руки ключ и трубу, после чего приступают к делу. Такой подход к делу, даже для себя, является вовсе неправильным. Начинать работу нужно с того, что создаётся план или схема разводки, посредством которых определяется количество необходимого материала, просчитывается расход воды и затраты на покупки.

Начинается выполнение схемы с того, что выбирается перечень оборудования, которое планируется разместить в санузле. Если в квартире или доме ванная комната и туалет разделены между собой, то разводка труб будет выполняться отдельно для каждой комнаты. В совмещённом санузле все намного проще, так как схема понадобится только одна. Как только принято решение, какие сантехнические потребители будут размещены в ванной комнате и туалете, можно перейти к этапу выбора трубопровода соответствующих размеров для канализации.

Разводка труб включает в себя не только монтаж подводящего водопровода, но ещё и системы канализации. Эти работы нужно проводить параллельно, чтобы не понадобился повторный ремонт.

Для этого имеются уже готовые таблицы, в которых представлена вся необходимая информация для выбора канализационных труб.

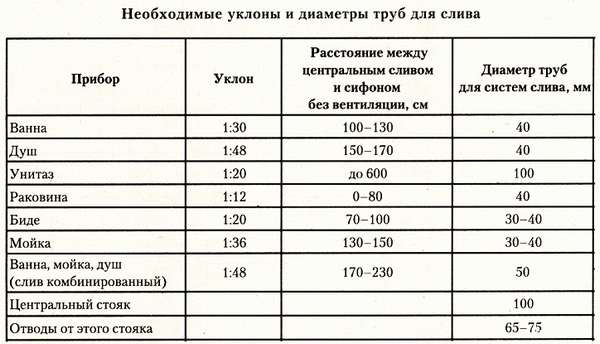

таблица диаметров труб для канализации

Подача воды выполняется с помощью нескольких диаметров трубопровода, составляющие ½ и ¾ дюйма. Составляя схему, нужно ориентироваться на следующие значения:

  • для душевой кабины и ванной нужно подводить два трубопровода: горячее и холодное водоснабжение, а также канализация,
  • умывальник и раковина также нуждается в подведении двух труб подачи воды и канализации,
  • к биде подключается горячая и холодная вода, а также канализация,
  • к унитазу подводится только холодная вода и канализация,
  • если в ванной размещается стиральная машинка, то к ней подводится холодная вода и канализация.

Чтобы произвести точные расчёты, нужно расчертить схему в соответствии с размерами комнаты. На схеме нужно распределить все потребители сантехники, после чего приступать к расчёту необходимого материала. На схеме обозначаются все планируемые к подключению потребители, распределяя их канализационное подключение следующим образом:

  1. Ближе всего к центральному стояку должен располагаться унитаз. Он должен располагаться на коротком расстоянии от слива, что позволит избежать засоров в трубопроводе, а также неприятного запаха.
  2. Рядом с унитазом монтируется при помощи соответствующих фитингов слив для ванной, душевой кабинки, а также умывальника и раковины.
  3. Слив стиральной машинки можно вывести в виде отдельного отверстия в центральном стояке.

Разводка труб канализации должна иметь соответствующие уклоны, что позволит исключить образование засоров в трубопроводе.

Разводка труб канализации

Первоначально рекомендуется выполнить прокладку канализационных труб в ванной, после чего приступать к монтажу водопровода. Специалисты могут выполнять прокладку водопровода и канализации параллельно, однако этого делать не рекомендуется начинающим мастерам, так как могут проявиться недоработки.

Разводка коммуникаций: основные виды

Разводка труб бывает двух видов: последовательная или тройниковая и коллекторная. Популярностью в старых домах и квартирах пользуется последовательный способ подключения. Все два варианта имеют преимущества и недостатки, поэтому проанализируем их более детально.

Последовательный тип разводки

Схема последовательной разводки труб является простой и экономной. Возле каждого потребителя устанавливается тройник, к которому подключается следующее сантехническое устройство. Применять такую схему рационально в случае, если в санузле установлено небольшое количество потребителей (туалет, ванна и умывальник).

Недостатком такой разводки труб в ванной является снижение давление при открытии кранов на каждом потребителе. Если в доме проживает несколько человек, то такая схема будет оптимальным вариантом. Если же дом двухэтажный, то такая схема не сможет обеспечить нормальное функционирование водопровода.

Если нужно выполнить ремонт одного потребителя в последовательной схеме, то понадобится перекрывать подачу воды от общего вентиля.

В остальном этот метод прост в монтаже, экономичен и не требует приобретения дополнительного оборудования.

Коллекторный вариант разводки

Провести водопровод можно коллекторным способом, если в доме установлено большое количество потребителей. Реализуется такая схема при помощи размещения специального устройства, которое называется коллектором. С его помощью происходит равномерное распределение потока воды к каждому потребителю.

Монтаж труб по системе коллекторного типа имеет следующие преимущества:

  1. Перепады напора воды отсутствуют, даже если открыть все краны в доме.
  2. Возможность увеличения напора воды путём ограничения её подачи к другим потребителям.
  3. Отключение одного потребителя от водоснабжения для проведения ремонтных работ, а к остальным при этом будет подаваться вода в нормальном режиме.
  4. Надёжность системы, так как каждый потребитель имеет свой отдельный трубопровод.

Из недостатков коллекторной системы нужно отметить только то, что она требует больших затрат, а также увеличивает объёмы работ. Однако все эти расходы окупаются, поэтому при соответствующих факторах, рекомендуется остановиться именно на данном варианте.

последовательная и коллекторная схемы разводки

Способы прокладки: скрытая и открытая

Для прокладки водопровода используются зачастую 2 варианта труб: полипропилен или металлопластик. Недостатком полипропилена является проведение спайки, для чего понадобится специальный аппарат. Металлопластиковые трубы монтируются при помощи специальных фитингов, однако стоимость самих труб в 3 раза выше, чем пропиленовых.

Открытая укладка пластиковых труб уместна, если выбрана последовательная схема подсоединения. Когда хозяин отдаёт предпочтение коллекторному типу разводки, то приемлемо провести скрытую укладку.

К преимуществам открытого способа прокладки сантехнических труб относится возможность контролировать исправность системы водопровода. Если возникает течь, то такой дефект выявляется сразу. При сооружении открытой проводки не понадобится делать штробу в стене, чтобы скрыть трубопровод.

открытая схема прокладки труб

Скрытая прокладка труб пользуется популярностью тогда, когда планируется провести от двух и более трубопроводов. В качестве потайного места для укладки труб в стенах вырезается штроба необходимого размера. После укладки трубопровода в штробу, выполняется стяжка. В результате трубопровод оказывается в толще стены, что положительно влияет дизайн ванной комнаты и туалета.

закрытая разводка труб водоснабжения

Преимуществом такого варианта является эстетичность, но имеется большой недостаток, проявляющийся в выполнении больших объёмов работ. Ещё одним недостатком такой схемы является невозможность контролировать повреждения. Разводка полипропиленовых труб в ванной и туалете своими руками скрытым способом выполняется путём применения специального инструмента, который называется штроборез. Однако хорошей альтернативой штроборезу является обыкновенная болгарка с диском по бетону.

Стяжку стены при монтаже скрытого трубопровода нужно делать уже после того, как все трубы будут разведены по ванной комнате и туалету. Если вместо скрытой укладки принято решение соорудить открытую, для этого понадобится воспользоваться дрелью и специальными крепёжными элементами. Если при монтаже скрытой прокладки допускается отклонение от уровня на несколько градусов, то монтаж открытого трубопровода требует особого контроля за ровным расположением труб.

При монтаже скрытого трубопровода может образовываться конденсат, что в скором времени приведёт к разрушению стены и появлению плесени. Чтобы исключить возникновение конденсата, нужно трубы оборачивать в теплоизоляционные материалы, а трубопровод с холодной водой располагать под горячей.

Подключение водопровода и канализации

При использовании полипропиленовых труб для монтажа водопровода покупать специальный паяльник не рационально, так как его стоимость достаточно высока. Для таких целей его можно занять у знакомого мастера или взять в аренду в магазине.

Соединение и разводка полипропиленовых труб выполняется с помощью специальных пластиковых фитингов. Не редко приходится делать выходы из пластика на металлические или медные трубы. Для этих целей также предусмотрены специальные переходники с резьбовыми соединениями. Если при спайке пластиковой трубы допущена ошибка, то не стоит торопиться её утилизировать, так как можно обрезать лишнюю часть, и выполнить соединение повторно.

С монтажом канализационных труб все гораздо проще, так как для их соединения используется раструбный способ. Главное условие, которое нужно учитывать при сооружении канализации — соблюдать угол наклона горизонтальных канализационных трубопроводов. Самотечная система работает только путём соблюдения специального угла наклона. Угол наклона составляет 2-3 см на 1 м длины трубы.

Канализационная система должна иметь небольшое количество поворотов и обходов, так как каждый из таковых участков является потенциальным местом возникновения засора.

Канализация требует периодической очистки, несмотря даже на то, что она выполняется из пластиковых материалов. Чтобы облегчить жизнь, нужно в местах поворота трубопровода устанавливать фитинги с ревизией. Для прочистки понадобится выкрутить крышку, после чего протолкнуть засор.

Чтобы установить унитаз, нужно первоначально определиться с типом выхода, который установлен на устройстве. Исходя из типа выхода, приобретается соответствующий соединитель пластикового типа, который соединяется унитаз с канализационным отверстием.

Сделать разводку трубопровода в доме или квартире не сложно, и для этого не нужно быть мастером или сантехником со стажем. Достаточно запастись необходимым инструментом и материалом, а также временем и терпением. Работа требует выполнения последовательности всех действий, однако самостоятельный подход поможет сэкономить приличную сумму денег.
