Как сделать профилегиб своими руками: виды, чертежи, изготовление

Во время строительных работ нередко используются металлические изделия. Чаще всего они монтируются на прямолинейных участках, поэтому проблем не возникает. Однако, бывают случаи, когда конструкция имеет искривленную форму, тогда появляется необходимость согнуть трубу (например, профиль для устройства теплицы) под определенным углом. На производстве данный процесс происходит при помощи профессиональных трубогибов. Однако при частном строительстве, когда нужно провести небольшой объем работ, нет необходимости покупать дорогое устройство. В этом случае можно изготовить простейший профилегиб своими руками или приобрести ручной трубогиб с минимальным количеством функций. Обо все этом подробнее далее.

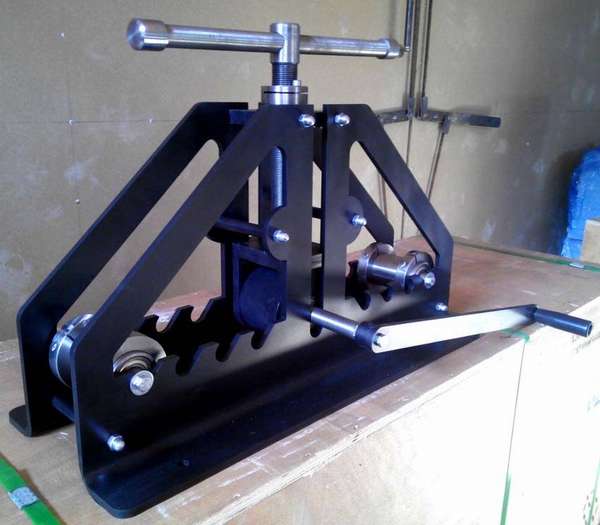

Профилегиб своими рукамиКонструктивно сложный профилегиб, сделанный своими руками

Для чего нужен трубогиб?

Благодаря совершенствованию производства, современные устройства могут изогнуть трубу любого размера и из любого материала (например, сталь, ПВХ, алюминий) до 180°. Данное оборудование незаменимо при проведении сложных строительных работ и, особенно, при прокладке инженерных сетей (отопления, водоснабжения, газоснабжения и так далее). Кроме того, они часто применяются для благоустройства приусадебных участков.

Устройство теплицы из гнутых профилей

При помощи профилегиба можно сгибать следующие элементы:

  1. Балки.
  2. Целостные заготовки прямоугольной или квадратной формы.
  3. Швеллеры.
  4. Двутавры.
  5. Трубы.

Фото самодельного трубогиба для профильной трубы

Конструкция и чертеж трубогиба для профильной трубы

Устройство для сгиба профильной трубы – ручное, электрическое или механическое оборудование с относительно небольшими размерами и весом. В работе применяется технология холодного проката. А для кривизны оптимальных параметров и обработки деталей разных разметов и видов используются специальные насадки.

Гибочные башмаки для деформации деталей разных размеров

Профилегибочные станки являются роликовыми механизмами и бывают четырех видов:

  • С верхним подвижным роликом.

Самый распространенный и простой вид. При этом, если профилегиб ручной, ролик движется под управлением редуктора, если гидравлический – гидросистемы. Погрешность данного вида устройств – минимальна.

  • С левым подвижным роликом.

Кроме обычного сгиба детали, данное устройство способно завивать спирали. Для контроля сгибания такие станки оснащены ЧПУ с возможностью заранее установить параметры процесса. Поэтому у готового изделия параметры сгибания максимально соответствуют начальным параметрам.

  • Станки с подвижными нижними коликами.

Применяются для сгиба крупных заготовок. Такие трубогибы бывают только гидравлическими и отличаются полным автоматизированным управлением.

  • Трубогибы, все ролики котороых двигаются при работе.

Самое технологически сложное устройство, вмещающее в себя плюсы всех вышеперечисленных видов. Он способен провести полный цикл гибочных работ над деталью.

Чертеж профилегиба своими руками

Чертежи как покупного, так и самодельного трубогиба для профильной трубы зависят от вида прибора. Но есть элементы, присутствующие в каждом устройстве: рама, трубные упоры (два или больше), валы.

Вальцы для трубогиба, предназначенные для деталей разных форм и размеров

Рама (или станина) предназначена для закрепления на ней остальных деталей. Она может быть одного из двух видов:

  1. Закрытая (имеет сложную конструкцию, поэтому изготавливается на заводах, требует определенных навыков при эксплуатации, однако является более безопасной, чем открытая).
  2. Открытая (характерна для трубогиба, сделанного своими руками по чертежам, размеры такой рамы относительно небольшие, поэтому использовать ее несложно).

Как работает трубогиб для профильной трубы?

Трубогибочные станки загибают детали, а профилегибы (или вальцы для профильной трубы) – деформируют заготовки, прокатывая их. У всех устройств данного вида (как профессиональных, так и сконструированных самостоятельно) принцип работы практически одинаковый.

Схема простейшего профилегибаЧертеж вальцев для профильной трубы

Перед началом работы с деталью нужно удалить смазку с устройства сухой тряпкой и запустить его вхолостую примерно на полчаса. Это необходимо для обнаружения погрешностей и поломок перед началом работы. При обнаружении неисправностей с деталью в устройстве, устранить их будет гораздо сложнее.

Важно! Не забудьте заземлить и проверить все соединения (электрические и механические) перед началом работы.

Теперь займемся настройкой валов для трубогиба профильной трубы (купить или заказать в мастерской которые не составит труда и не отнимет много денег при самостоятельном изготовлении устройства):

  1. Откручиваются гайки валиков (опорного и прижимного).
  2. Устанавливаются и фиксируются ролики для профилегиба (покупку которых при самостоятельном изготовлении прибора, можно осуществить в любом профильном магазине).
  3. Поднимается прижимной валик.
  4. Очищается и фиксируется заготовка (при помощи специальных болтов).

Далее происходит деформация детали при помощи ее прокатывания между валами, поэтому для регулировки достаточно двигать вверх или вниз верхний вал. Причем в ручном устройстве это происходит путем поднятия рычага, в электрическом при помощи электропривода.

Простой в использовании ручной профилегибочный станокСовременное электромеханическое устройство

Трубогиб профильной трубы: виды

Существует несколько классификаций профилегибов: по мобильности (стационарные, переносные, носимые), типу передаточного механизма и типу привода. Последнее разделение является наиболее важным для того, чтобы понять устройство станка для гибки профильной трубы и сделать его своими руками.

Ручное устройство с валикамиСложный гибочный станок, сделанный своими руками

Гибочный станок для профильной трубы может быть исполнен с одним из трех видов привода: ручным, гидравлическим или электрическим.

Гидравлический трубогиб для профильной трубы

Профилегиб данного типа широко распространен в промышленности за счет способности обрабатывать детали любых размеров быстро и качественно. Кроме того, такое устройство часто применяется при работе с трубопроводами водоснабжения и канализации.

Ручной гидравлический профилегиб

Несмотря на сложность устройства гидравлического трубогиба, своими руками его сделать вполне возможно. Необходимо лишь наличие небольшого опыта работы с промышленным оборудованием.

Гидравлический трубогиб своими руками: чертеж

Трубогиб для профильной трубы с электрическим приводом

Данное оборудование те очень большое и тяжелое, однако требует стационарной установки. Профилегибы с электрическим приводом способны выполнять точные работы без потери качества. Они могут быть полностью электрическими или электромеханическими. Второй тип дешевле, но требует частичного ручного управления. Электрические устройства могут быть оборудованы автоматикой для длительной автономной работы (правда, стоимость таких трубогибов довольно высока).

Электромеханическое устройство способно гнуть изделиялюбого сечения, достаточно лишь купить ролик для трубогиба профильной трубы необходимого размера

Используются устройства данного типа в основном на предприятия и в частных мастерских. Для гибки профильных труб в домашних условиях лучше подойдет ручной трубогиб.

Ручной профилегиб

Наиболее популярный вариант среди владельцев небольших мастерских и людей, занимающихся гибкой труб в домашних условиях.

Фото трубогиба для профильной трубы с ручным приводом

Достоинства данного устройства:

  1. Низкая стоимость. Ручной профилегиб можно купить по весьма привлекательной цене из-за простоты устройства и небольших затрат на производство.
  2. Малый вес и мобильность. Его легко переносить с места на место, так как конструкция не предусматривает основания.
  3. Редкие поломки. Благодаря отсутствию электроники, ручной профилегиб редко выходит из строя. А если это произошло, ремонт не отнимет много времени и денег.
  4. Возможность сборки самодельного трубогиба. Станок для гибки профильной трубы можно сделать в домашних условиях (например, трубогиб из домката).

Небольшой ручной профилегиб всегда можно взять с собой для облегчения монтажных работ по отоплению или газоснабжению

Недостатки:

  1. Относительно невысокая точность работ. В ручных приспособлениях нет аппаратного управления, поэтому точность гибки зависит только от ваших навыков.
  2. Необходимость приложения физических усилий.
  3. Невозможность работы с большими размерами. С помощью ручного устройства можно гнуть детали с максимальным размером 4х4 см.
  4. Затрата большого количества времени для максимально точного исполнения.

Небольшое ручное устройство в действии

Таким образом, для работы дома ручного устройства вполне достаточно. Если же вы будете проводить большой объем работ, и использовать при этом заготовки большого размера, стоит присмотреться к электронным или гидравлическим трубогибам.

Обзор производителей профилегибов

Рассмотрим несколько интересных моделей трубогибов для профильной трубы.

Название Характеристики Описание
Как сделать профилегиб своими руками: виды, чертежи, изготовлениеПрофилегибочный ручной станок Stalex TR-40 391006 Тип привода Ручной (механический) Данное устройство предназначено для деформации тру как квадратного, так и прямоугольного сечения. При работе нет необходимости иметь рядом внешний источник питания.
Габариты, мм 650х300х510
Вес, кг 27,8
Максимальное сечение трубы, мм 40х40
Страна производитель Россия
Цена, руб. 10000
Как сделать профилегиб своими руками: виды, чертежи, изготовлениеГидравлический профилегиб Stalex HB-40 100261 Тип привода Ручной (механический) Данный профилегиб хорошо подходит для небольшого производства. Имеет небольшие размеры, что очень удобно и возможность менять ролики для сгибов самого разнообразного профиля.
Габариты, мм 1100х620х340
Вес, кг 53,0
Максимальное сечение трубы, мм 60х30
Страна производитель Россия
Цена, руб. 17500
Как сделать профилегиб своими руками: виды, чертежи, изготовлениеЭлектрический трубогиб Blacksmith ETB51-40HV Тип привода Электрический Данный трубогиб может работать как в горизонтальном, так и в вертикальном положении, что позволяет сгибать (при необходимости) достаточно длинные заготовки.
Габариты, мм 1200х750х1210
Вес, кг 282,0
Максимальное сечение трубы, мм 80х40
Страна производитель Китай
Цена, руб. 180414
Как сделать профилегиб своими руками: виды, чертежи, изготовлениеГидравлический профилегибочный станок Sahinler HPK 60 Тип привода Электрический Данный станок так же имеет возможность работать в горизонтальном и вертикальном положении. Гнет профили на любой угол и в один проход.
Габариты, мм 830х1140х1650
Вес, кг 860,0
Максимальное сечение трубы, мм 40х40
Страна производитель Турция
Цена, руб. 832500
Как сделать профилегиб своими руками: виды, чертежи, изготовлениеПрофилегиб METALMASTER MBM 50E Тип привода Электрический Данное устройство очень удобна, тем что имеет ножное управление и тем самым позволяет оператору держать заготовку обеими руками. Для защиты двигателя от перегрева в корпусе имеется отверстие для отвода горячего воздуха.
Габариты, мм 900x850x1700
Вес, кг 450,0
Максимальное сечение трубы, мм 60х60
Страна производитель Китай
Цена, руб. 227400
Как сделать профилегиб своими руками: виды, чертежи, изготовлениеПрофилегиб Sahinler PK 30 Тип привода Электрический Данный профилегиб отлично подходит для небольших частных мастерских. Имеет возможность работы в горизонтальном и вертикальном положении.
Габариты, мм 650х500х1400
Вес, кг 220,0
Максимальное сечение трубы, мм 30х30
Страна производитель Турция
Цена, руб. 259800

Как сделать трубогиб: пошаговая инструкция

Для редкого применения в гаражеили небольшой мастерской будет вполне достаточно собственноручно изготовленного трубогиба для профильной трубы. Как сделать самому такое устройство? Для начала необходимо определиться, какую задачу должен выполнять ручной трубогиб.

Для домашнего применения достаточно устройства, способного деформировать трубы небольшого сечения. Приведенное видео отвечает на вопрос: как согнуть профильную трубу своими руками в домашних условиях без сборки сложного устройства?

Второй способ заключается в сборке трубогиба для круглых труб небольшого сечения, состоящего из нескольких деталей: плита из бетона в качестве основания, металлические штыри и сверло.

Порядок действий:

  1. Нанесение размерной сетки на плиту, ячейки которой имеют размер 44 или 55.
  2. На пересечениях линий сверлятся максимально глубокие отверстия.
  3. В отверстия вставляются штыри.
  4. Между штырями вставляется труба и гнется в необходимом направлении.

Гибка профильных труб своими руками с помощью данного устройства тяжела физически, поэтому данный способ подходит только для изделий небольшого диаметра.

Как же самостоятельно сделать ручное устройство для деталей большего размера? Профилегиб из домкрата прекрасно подойдет для труб большого сечения. При этом домкрат надежно крепится к станине (желательно не использовать его больше ни в каких целях для предотвращения разбалтывания конструкции).

Небольшой профилегиб из домкрата, сделанный своими руками из недорогих материалов, способен гнуть трубы не только маленьких сечений

Далее из куска согнутой трубы делается «башмак», а на оси по краям станины устанавливаются ролики.

Обратите внимание! При деформации трубы ее опирают на ролики, а домкрат при помощи «башмака» медленно на нее давит. При этом образуется плавный изгиб, не влияющий на прочность заготовки.

Заключение

Самодельный профилегиб – отличное решение для редкого использования в небольшой мастерской. Однако, если подойди к его сборке ответственно, можно сконструировать устройство, способное гнуть не только изделия небольшого диаметра (например, трубогиб из домкрата). Важен правильно составленный чертеж, размеры на котором указаны для каждого элемента. Главное – точно следовать инструкциям, тогда вы сможете сделать надежное и долговечное устройство.

Трубогиб, собранный из металлолома, может справиться даже с деталями больших размеров
