Как самостоятельно подключить гидроаккумулятор к насосу и системе водоснабжения: схемы подключения

Гидроаккумулятором называется такое устройство, благодаря которому исключается необходимость включения водяного насоса при открытии крана в доме. Гидроаккумулятор еще называют ресивером, который представляет собой емкость для заполнения водой. Емкость заполняется водой, которая израсходуется первоначально при открытии крана в доме. Монтаж гидроаккумулятора в системе водоснабжения не представляет никаких трудностей, однако для этого имеется некоторое количество различных схем, позволяющие выполнить правильное подключение.

Гидроаккумулятор и его особенности

Гидроаккумуляторы представляют собой емкость с металлическим корпусом, а внутри имеется резиновая груша. Эта груша играет роль мембраны, что позволяет заполнять ресивер до определенного давления. Насос осуществляет закачивание воды в ресивер до определенного давления. Как только значение давления достигает определенного уровня, подается сигнал насосу на отключение электродвигателя. В дальнейшем расход воды осуществляется из ресивера, и как только давление снижается до минимального значения, то происходит подача сигнала электродвигателю на включение и закачивание воды.

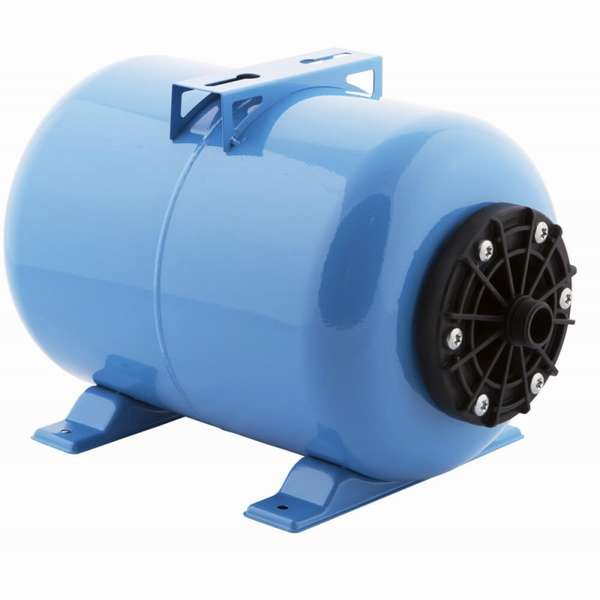

Гидроаккумулятор

В емкости резиновая мембрана фиксируется при помощи фланца. Фланец оснащается впускным патрубком, а во внутренней конструкции гидроаккумулятора помимо резиновой груши, имеется еще воздух. Этот воздух находится между внутренней стенкой стального баллона и наружной поверхностью груши. При закачивании в емкость воды, происходит расширение резиновой оболочки, и при этом сжимается воздух. Этот воздух служит защитой для резиновой груши, а также для стального бачка:

  1. Он противодействует дальнейшему расширению резиновой оболочки, оберегая ее от разрыва.
  2. Исключает соприкосновение воды с внутренними стенками бака, тем самым, исключая возникновение коррозии. Это позволяет в несколько раз продлить срок службы стального бачка.
Читайте также:  Нормативы температуры горячего водоснабжения

За счет сжатого воздуха в конструкции гидроаккумулятора обеспечивается необходимое давление.

Из чего состоит гидроаккумулятор

Конструкция гидроаккумулятора проста, но в то же время представляет собой сложный механизм, позволяющий исключить необходимость включения насоса каждый раз, когда открывается кран в доме для того, чтобы набрать кружку воды.

Гидроаккумуляторы имеют различные объемы, поэтому в зависимости от емкости ресивера, они позволяют исключить включение насоса при открытии крана для наполнения кружки или же ведра водой.

Конструктивно гидроаккумулятор можно разделить на следующие составные части:

  1. Корпус. Это стальное основание, которое напоминает расширительный бак. Этот бак рассчитан на рабочее давление в пределах от 1,5 до 6 атмосфер. Однако значение давления может быть увеличено до 10 атмосфер, но только при условии кратковременного воздействия. В противном случае бак может не выдержать, и произойдет его взрыв.
  2. Резиновый резервуар или «груша». Это эластичная мембрана, которая фиксируется к входной части бака, и располагается непосредственно во внутренней части ресивера. Вода поступает внутрь груши через впускной фланец с клапаном. Этот фланец закреплен к горловине емкости гидроаккумулятора.
  3. Ниппель. Располагается с противоположной стороны нахождения впускного клапана. Основное предназначение ниппеля заключается в том, что он служит для закачивания воздуха в конструкцию корпуса ресивера.

Для удобства использования бака к его металлическому основанию привариваются ножки. Кроме того, для удобства использования гидроаккумулятора рядом с ним располагается электродвигатель с насосом. Чтобы сократить расхода на соединении насоса с баком, электродвигатель располагается преимущественно на верхней части гидроаккумулятора. Для этого к баку приваривается опорный кронштейн в верхней части.

Это интересно! В зависимости от емкости ресивера, кронштейн для закрепления насоса может располагаться в верхней части, что свойственно для устройств большой емкости, или в нижней части – для изделий малого объема.

Гидроаккумуляторы также бывают вертикальными и горизонтальными. Если горизонтальный предназначен непосредственно для установки совместно с насосом, то вертикальный служит для установки его отдельно.

Устройство гидроаккумулятора (в разрезе)

Где применяются гидроаккумуляторы

В зависимости от места эксплуатации, гидроаккумуляторы также можно подразделить на следующие виды:

  1. Изделия, эксплуатируемые преимущественно в системе холодного водоснабжения.
  2. Устройства, предназначающиеся для эксплуатации в системе горячего водоснабжения.
  3. Расширительные бачки в системах отопления.

Ресивер в системе холодного водоснабжения применяется исключительно для накапливания жидкости и подачи ее в дом. Такое применение позволяет избежать гидроударов в сети, а также исключать лишнее включение агрегата. Применение ресивера не только продлевает срок службы электрического двигателя, который соединен с насосом, но еще и экономить электроэнергию. Ведь при каждом запуске электродвигателя потребляется большой ток. Если двигатель будет включаться каждый раз, как только открывается кран в доме, то в месяц набежит приличная сумма денег за электроэнергию.

Гидроаккумуляторы, которые предназначаются для снабжения горячей водой, имеют идентичную конструкцию с обычными устройствами, за исключением одного отличия. Это отличие заключается в том, что резиновая мембрана предназначена для выдерживания высоких температур.

Это интересно! Если в доме установлен электрический бойлер, то устанавливать отдельно насос с гидроаккумулятором для горячего водоснабжения нет необходимости. Гидроаккумуляторы для снабжения горячей водой устанавливаются в квартирах, где осуществляется централизованная подача горячей воды.

Расширительный бачок в системе отопления служит для того, чтобы в случае расширения воды компенсировать ее объем. В качестве расширительного бака зачастую используют стальную емкость открытого типа, которая на четверть заполняется водой.

Как работает гидроаккумулятор

Перед тем, как подключить гидроаккумулятор к водопроводу, нужно разобраться с принципом его функционирования. Принцип работы заключается в выполнении следующих задач:

  1. Посредством водопровода происходит заполнение ресивера водой, а точнее, резиновой мембраны. Подача воды может осуществляться не только с водопровода, но еще и со скважины или колодца.
  2. Регулирующее реле, которое отвечает за нижний и верхний пороги давления, отключает подачу питания на электродвигатель с насосом, как только заданный параметр достигает определенного значения. Давление в ресивере может задаваться самостоятельно, но нежелательно, чтобы этот параметр превышал 6 атмосфер.
  3. Как только резиновый резервуар заполняется до определенного давления, отключается насос. При открытии крана в доме происходит расход воды из ресивера. Чем большая емкость воды израсходуется, тем быстрее произойдет понижение давления до нижнего предела.
  4. Как только давление в резервуаре опустится до нижнего значения, то сработает реле, которое подаст сигнал электродвигателю на включение насоса. Осуществляется закачивание воды до верхнего порога давления, после чего снова двигатель отключается.

Если возникает потребность в использовании большого объема воды, например, если человек наполняет ванну или принимает душ, то насос будет работать постоянно, пока кран не будет закрыт. Чем меньше бак, тем чаще будет срабатывать электродвигатель на наполнение ресивера. При выборе ресивера стоит учитывать, что каждая деталь имеет свои ресурсы. Чем больше объем ресивера, тем будет меньше износ насоса, фланца с клапаном и электродвигателя. Если же объем ресивера будет незначительным, а водой приходится пользоваться очень часто, то срок службы рабочих элементов будет зависеть напрямую от того, как часто будет возникать потребность в воде.

Это интересно! Дополнительная фиксация к полу гидроаккумулятора не нужна, так как на устройство не воздействуют внешние нагрузки. Чтобы обеспечить устойчивость ресивера, достаточно его установить на собственные ножки. В зависимости от конструкции изделия, ножек у изделия может быть 3 или 4.

Особенности выбора емкости ресивера

Выбирать емкость бака следует произвольно, учитывая некоторые особенности. Большая емкость бака имеет множество преимуществ, но не стоит забывать и о стоимости. Ведь чем больше емкость резервуара, тем дороже его стоимость. Но даже если финансовые средства позволяют человеку приобрести бак емкостью 500 литров, то не всегда следует это делать.

При покупке нужно учитывать такой параметр, как размеры изделия. Обычно гидроаккумуляторы устанавливаются в колодцах или приямках. Если размер приямка незначительный, то установить большой бак не получится. Его можно установить в доме, но стоит ли жертвовать свободным местом, решать исключительно покупателю.

Это интересно! Гидроаккумуляторы емкостью более 50 литров приобретают преимущественно для установки в подвалах многоэтажных домов. Для частного сектора обычно вполне хватает устройства, емкость которого составляет до 25 литров.

При выборе ресивера достаточно сообщить продавцу оборудования такую информацию, как тип жилья (квартира или дом), количество жильцов и наличие приусадебной площади. Ведь зачастую кроме расходов воды на бытовые нужды, она потребляется также и для полива. Чем больше площадь приусадебного участка, тем больший объем ресивера лучше приобретать. Обычно если нужно поливать приусадебный участок, то следует устанавливать гидроаккумулятор емкостью не менее 50 литров.

Это интересно! Даже если вы ошиблись с выбором гидроаккумулятора, то его не следует менять на другой (большей емкости), тем более что его уже не примут при его эксплуатации. Всегда можно установить дополнительный резервуар, которые будут заполняться водой параллельно.

Как подключить гидроаккумулятор для системы водоснабжения

Имеются разные схемы подключения гидроаккумулятора к насосу и системе водоснабжения, поэтому для начала нужно определиться, где будет располагаться насос: в колодце или это будет погружное изделие в скважине.

Схема подключения с применением поверхностного насоса

Перед тем, как подключать гидроаккумулятор, нужно выполнить проверку давления воздуха в емкости. Значение давления должно быть меньшим показаний насоса при его включении, которое выставляется на реле, на параметр до 1 бара. Для подсоединения гидробака к насосу потребуется приобрести следующие детали:

  • Штуцер с 5 выходами.
  • Реле давления.
  • Манометр.
  • Герметик.
  • Пакля.

Это интересно! Для обеспечения надежного соединения рекомендуется использовать паклю с герметиком. Использование ФУМ-ленты снижает надежность соединения, поэтому рекомендуется отдать предпочтение именно первым двум вариантам вместе.

При подключении водопровода с гидроаккумулятором особое внимание нужно обратить на штуцер с 5 выходами. Посредством данной детали осуществляется подсоединение таковых изделий, как насос, реле и манометр. Оставшийся выход предназначен для подключения водопровода.

На начальной стадии сбора схемы нужно штуцер подключить к емкости с использованием жесткого шланга. После этого монтируется регулируемое напор воды реле, а также манометр для определения значения давления. Внимание нужно обратить на реле, которое отвечает за верхний и нижний порог давления. Это механическое реле, которое снаружи закрыто пластиковой крышкой. Под крышкой находится 4 контакта, которые называются «сеть» и «насос». Благодаря этим надписям перепутать подключение сети и насоса попросту невозможно. Однако если вы не уверены в правильности своих действий, нужно обратиться к электрику.

На завершающем этапе осуществляется подсоединение насоса, после чего проводится испытание на предмет наличия течи из-под соединений. При монтаже соединений обязательно избегайте присутствия влаги. Чтобы герметик не терял свои свойства, его следует наносить исключительно на сухие соединения, в противном случае, лучше отдать предпочтение ФУМ-ленте. Схематически схема подключения гидроаккумулятора выглядит следующим образом:

Схема подключения с погружным насосом

Из названия понятно, что схема с погружным насосом будет существенно отличаться от особенностей подключения гидроаккумулятора при установке изделия в колодце. Погружной насос устанавливается в водной среде. Это может быть скважина или колодец, из которой подача воды происходит напрямую к гидроаккумулятору. В такой системе не обойтись без применения обратного клапана.

Это интересно! Обратный клапан позволит исключить возврат воды из резиновой мембраны обратно в скважину. Обратный клапан представляет собой деталь, которая позволяет пропускать воду только в одном направлении.

Монтаж обратного клапана осуществляется на выходе из насоса. К выходу обратного клапана монтируется труба, которая соединяется с гидроаккумулятором. Здесь же монтируется штуцер с пятью выводами, к которым подключаются дополнительные элементы. От ресивера осуществляется прокладка трубы в дом, по которой будет поступать вода. При монтаже насоса, установленного в скважине, следует учитывать, что агрегат не должен доставать до дна колодца примерно на 30 см. Кроме того, при выборе скважинного насоса следует выбирать хорошего качества изделие, чтобы не понадобилось ежегодно осуществлять ремонт или замену.

Это интересно! Если позволяет размер колодца, то при подключении гидроаккумулятора к системе водоснабжения через погружной насос, рекомендуется использовать ресиверы емкостью не менее 33 литров. Преимуществом погружных насосов является возможность использования воды без учета ее стоимости.

Схематически схема обвязки для скважины имеет следующий вид:

Схема подключения нескольких гидробаков

Частыми возникают случаи, когда владельцы приходят к выводу о том, что одного гидроаккумулятора не достаточно. В таком случае нет необходимости осуществлять замену имеющегося гидробака, так как можно прибегнуть к установке двух гидроаккумуляторов. Монтаж последующего или последующих гидробаков осуществляется параллельно установленному.

Перенастраивать уже имеющуюся систему нет необходимости, а реле будет контролировать давление в баке, на котором оно установлено. Такая система имеет свои преимущества, одним из которых является большая степень жизнеспособности. При повреждении одного из гидробаков, будет продолжать осуществляться функционирование системы благодаря оставшимся устройствам.

Кроме того, если вы купили один бак на 50 литров, которого оказалось недостаточно, то гораздо проще приобрести еще один резервуар аналогичной емкости, нежели его менять на 100-литровый бачок. Стоимость 100-литрового бака будет выше, нежели приобретать два резервуара по 50 литров. Расположить два 50-литровых бачка на много проще, нежели устанавливать один, который имеет диаметр в два раза больше.

Как правильно настроить систему водоснабжения с применением двух и более ресиверов? Принцип аналогичный тем вариантам, которые были представлены выше, только на вход первого потребуется прикрутить тройник. К свободному выходу из тройника подключается вход от насоса, а к оставшемуся вторую емкость. После подключения соединения можно осуществлять тестирование схемы.

Схема подключения на насосной станции

Немаловажным остается рассмотрения вопроса, как подключить гидробак на насосной станции? На насосных станциях установлено определенное количество насосов, которые функционируют в зависимости от расхода воды. Чем больше потребителей открывают краны, тем больше насосов включается в работу. Чтобы исключить постоянное включение насосов при расходе воды, на насосных станциях применяют гидроаккумуляторы. С их помощью можно продлить срок службы агрегатов, а также компенсировать скачки давления, которые возникают в системе.

Еще одним немаловажным преимуществом использования гидробаков на повысительной насосной станции является то, что для потребителя осуществляется бесперебойная подача воды даже при отключении электроэнергии. Как только отключается электроэнергия, то насосы функционировать не будут, поэтому вода не будет подаваться к потребителям. Запас воды в ресивере позволяет снабдить потребителей необходимым количеством воды до момента появления электричества.

Это интересно! Запас воды при отключении электричества напрямую зависит от таких параметров, как емкость ресивера на насосной станции, а также количество потребителей.

Схема установка гидроаккумулятора на насосной станции имеет следующий схематический вид:

Измерение давления, и каким оно должно быть в ресивере

Давление в гидроаккумуляторе – это интересный вопрос, так как от него зависит множество различных факторов. От правильно установленного давления в гидробаке зависит не только напор воды в кране, но еще и такие факторы:

  • Продолжительность службы резиновой мембраны. Чем больше давление, тем меньше будет ее срок службы.
  • Срок службы трубопроводов, по которым подается вода в дом. При высоком давлении трубопроводы могут не выдержать, что приведет к их повреждениям.
  • Снижение срока службы смесителей и кранов, так как при высоком давлении будет возникать течь воды.

Давление должно быть оптимальным, в противном случае понадобится постоянно ремонтировать водопровод в доме. Для нормального функционирования бытовых приборов нужно поддерживать давление в режиме от 1,4 до 2,8 атмосфер. Чтобы продлить срок службы мембраны, исключив ее разрыв, следует выставить давление ниже значения бака на 0,1-0,2 атмосферы. Это означает, что если в баке давление составляет 1,5 атмосферы, то в системе оно должно быть не менее 1,6 атмосфер. Выставляются данные параметры непосредственно на реле. Для этого на устройстве реле имеется соответствующий регулятор. Измерять значение давления можно только с помощью устанавливаемого в систему манометра. Такое давление является оптимальным для водоснабжения частного одноэтажного дома.

Это интересно! От величины значения такого параметра, как давления зависит, будет ли напор воды в доме на первом и втором этаже одинаковым.

Если дом двухэтажный, то давления в 1,5 атмосферы будет недостаточно. При открытии крана на первом этаже, на второй этаж насос будет подаваться вода с меньшей скоростью. Чтобы компенсировать скорость расхода воды, нужно повысить величину давления. Существует специальная формула для расчета давления воды для двухэтажного дома. Эта формула имеет следующий вид:

Vатм=(Hmax+6)/10,

где, Hmax – это высота наивысшей точки водозабора. Нужно измерить высоту от уровня расположения трубопровода до крана, располагающегося на втором этаже.

Подставив измеренное значение в формулу, следует рассчитать давление, которое понадобится для нормального водоснабжения двухэтажного дома. Если же в доме установлено джакузи, то подбирать необходимое значение давления следует исключительно опытным путем. Если подбор давления опытным путем покажет необходимость установления значения более 6 атмосфер, то устанавливать его запрещено. Это приведет к скорейшему выходу из строя ресивера или его взрыву.

Как правильно выбрать гидроаккумулятор

На какие параметры важно обратить внимание при регулировании давления в системе теперь известно, остается выяснить, каким образом выбрать сам ресивер. Главным рабочим органом любого ресивера является не стальной бак, а резиновая мембрана. От качества этого изделия зависит срок службы гидроаккумулятора. Для производства мембраны используют разные типы резины, однако наиболее эффективным является материал из изобутана. Чем дольше служит резиновое основание, тем больше срок службы и стального корпуса. Ведь если «груша» будет пропускать воду, то начнется процесс коррозии металла. Вскоре стальной бак проржавеет, и он уже будет непригоден к эксплуатации.

Это интересно! Если при выборе ресивера вы желаете сэкономить, то лучше тогда его вовсе не покупать. Модели хорошего качества имеют срок службы более 5 лет, а вот изделия неизвестного производителя служат не более 1 года.

Второй немаловажной деталью ресивера является фланец. Зачастую для производства этой детали используется оцинкованный металл. На качественных изделиях толщина металла составляет более 1 мм. Если ресивер оснащен фланцем, толщина стенок которого составляет 1 мм или менее, то срок службы изделия не превысит одного года. Продавец при этом может давать гарантию на товар 1 год, за который и происходит выход из строя фланца. Отремонтировать фланец не предоставляется возможным, поэтому остается только два пути: купить новый фланец и заменить его самостоятельно или же приобрести новый гидроаккумулятор.

Это интересно! При выборе изделия обязательно обратите внимание на толщину фланца. Чем толще фланец, тем выше срок службы гидроаккумулятора.

Цвет изделия не имеет значения, так как с течением времени краска начинает облазить. Производители качественных гидроаккумуляторов заявляют о том, что их срок службы составляет не менее 10-15 лет, однако, как показывает практика, этот срок обычно не превышает 10 лет. Чтобы изделие прослужило долгие годы, нужно не только покупать качественный товар, но еще и осуществлять ежегодную профилактику.

Гидроаккумуляторы продаются как в отдельном виде, так и вместе с электродвигателем с насосом. Если у вас нет насоса на водоснабжение, то оптимальный вариант – это купить насосную станцию в сборе. Однако в сборе конструкция будет стоить несколько дороже, нежели покупать все изделия отдельно. При покупке гидроаккумулятора не забудьте о дополнительных комплектующих, без которых установить устройство невозможно.
