Как самостоятельно подключить газовый котел к системе отопления частного дома

Самостоятельное подключение котла к отопительной системе является возможным, но от наличия опыта будет зависеть не только скорость выполнения работы, но и наличие различных проблем. Процесс подключения котла подразумевает выполнение работы в несколько этапов. Перед началом работы нужно определиться, какой тип котла будет устанавливаться. От этого будет зависеть, какие действия понадобится выполнить монтажнику.

Какие бывают котлы

Уже длительное время для обогрева частных домов используется отопительное оборудование, которое функционирует за счет природного газа, электроэнергии или твердого топлива. Использование того или иного вида топлива зависит от того, какой тип котла планируется установить в доме. Бывают они следующие видов:

  • Газовые,
  • Электрические,
  • Твердотопливные.

Газовые котлы и их характеристика

В частных домах большой популярностью пользуются газовые котлы. Однако установить такой котел можно в случае наличия газового трубопровода. Функционируют газовые котлы за счет природного топлива, которое является не только эффективным, но еще и недорогим. Преимуществом газовых котлов является то, что они функционируют самостоятельно. Для этого нужно лишь задать соответствующие параметры, после чего наслаждаться комфортной температурой в доме.

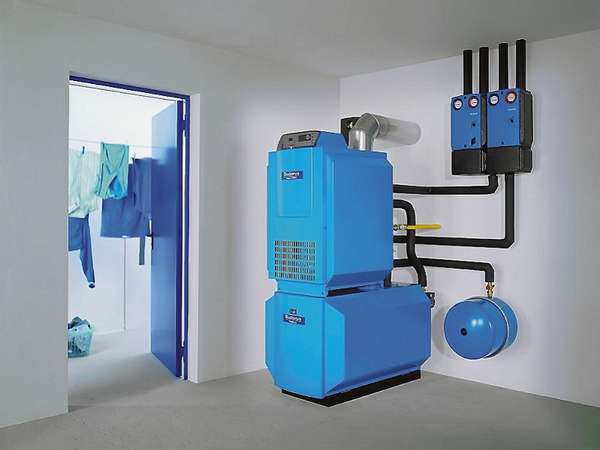

газовый котел

Недостатком газового оборудования является то, что газ – это среда повышенной опасности, так как при его утечке он взрывается от малейшей искры. Выбирая газовое оборудование для отопления дома, немаловажно обратить внимание на такие параметры:

  • Производительность агрегата. Выбор устройства по производительности осуществляется на основании квадратуры дома.
  • Потребляемая мощность. От мощности зависит, как быстро агрегат сможет обогреть дом.
  • Количество контуров. Одноконтурные предназначены только для обогрева системы отопления, а двухконтурные помимо отопления, еще и нагревают воду, используемую для бытовых нужд.
  • Способ установки. Различают котлы напольного и настенного способа расположения.
  • Очистка отработанных газов. Как происходит очищение устройства от отработанных газов.

Настенные варианты пользуются огромной популярностью, но существенным их недостатком является функционирование не только при наличии газа, но еще и электроэнергии. Газовые котлы имеют встроенные насосы, а также электронные датчики, функционирующие от электрической сети. Как только отключают электричество, то функционирование такого котла прекращается.

Это интересно! Чтобы газовый котел функционировал при отключении электроэнергии, для этого устанавливаются дополнительно специальные источники бесперебойного питания.

Газовые котлы парапетного типа не имеют встроенных электронных датчиков, поэтому они могут работать даже при отключении электроэнергии. Циркуляционный насос для таких котлов устанавливают дополнительно при необходимости. В основу газовых котлов входят следующие составляющие:

  • горелка,
  • расширительный бак,
  • насос циркуляционный,
  • манометр,
  • термометр,
  • теплообменник,
  • система отвода отработанных газов (дымоход).

Электрические котлы и их характеристика

Одним из самых экологически чистых устройств отопления считается электрический котел. Однако стоимость отопления напрямую зависит от тарифов на электроэнергию. Размер котлов зависит от их мощности, но зачастую это компактные агрегаты для установки на полу или на стене.

Электрический котел

Принцип работы электрических котлов основывается на превращении электрической энергии в тепловую за счет использования нагревательных ТЭНов. Тепловая энергия расходуется на нагревание воды в отопительной системе. Работа таких агрегатов напрямую зависит от наличия электроэнергии. Агрегаты такого типа являются не только экологически чистыми, но еще и безопасными.

Твердотопливные котлы и их особенности

Твердотопливные котлы используются в частных домах, где отсутствует возможность обогрева помещения природным газом. В качестве твердого топлива используются дрова или уголь. Недостатком такого устройства является необходимость постоянно контролировать и поддерживать его работу. При прогорании дров или угля происходит затухание агрегата. Чтобы увеличить промежуток времени подачи твердого топлива, применяются механические и автоматические регуляторы. Однако даже их применение не исключает необходимости вручную добавлять топливо.

твердотопливный котел

Твердотопливные агрегаты являются самыми большими по размерам, и устанавливаются исключительно на полу. В конструкции такие агрегаты имеют:

  • камеру сгорания,
  • теплообменник,
  • загрузочный отсек,
  • дымоход,
  • форсунки,
  • блок управления,
  • камеру отвода горячих газов.

Теперь, когда известно, что собой представляет каждый агрегат, можно разобраться, как правильно подключить котел.

Особенности монтажа газового котла

Схема подключения газового котла начинается с выбора места для его установки. Причем это должно быть отдельное нежилое помещение, которое называется котельной. В котельной требуется оборудовать дымоход из трубы для отвода отработанных газов. Обязательный условием при установке газового котла является монтаж приточно-вытяжной вентиляции. Ее монтаж выполняется путем проделывания отверстия под потолком для выхода воздуха, а для его притока – внизу в 30 см от уровня пола.

Установка напольного газового котла

Монтаж напольного газового котла предусматривает применение следующих инструментов:

  1. Сварочный агрегат.
  2. Дрель и сверла.
  3. Набор ключей и отверток.
  4. Строительный уровень.
  5. Рулетка.

Установка

Установка напольного газового котла выполняется на ровную и прочную поверхность. В качестве прочной поверхности используется бетонная стяжка. Недопустимо выполнять установку агрегата на поверхности, которые воспламеняются: доска, ламинат и т.п.

Обустройство дымохода

После размещения агрегата, выполняется обустройство дымохода и последующая проверка наличия тяги. Для обустройства дымохода используются асбестоцементные или оцинкованные трубы. Оптимальный вариант – это использование коаксиальных дымоходов, которые представляют собой конструкцию «труба в трубе». Такие дымоходы уже утеплены, поэтому требуют только выполнения монтажа.

Коаксиальный дымоход

При обустройстве асбоцементного дымохода понадобится впоследствии его утеплить минеральной ватой с фольгой. В продаже имеются специальные утеплители для дымоходов. Когда дымоход будет готов, то можно выполнять присоединение котлоагрегата к системе отопления.

Подключение к системе отопления и водоснабжению

Подключение двухконтурного газового котла к отопительной системе отличается от одноконтурного. В случае с одноконтурным агрегатом происходит подключение только к системе отопления: отводящая труба и обратка. Второй контур – это горячая вода, которая расходуется на мытье посуды или принятие душа.

Подключение двухконтурного газового котла к отопительной системе

Какой контур подключать первоначально, не имеет значения. При подключении второго контура (горячего водоснабжения), нужно на входе в котел установить кран и фильтр грубой очистки. На выходе (откуда будет поступать горячая вода), монтируется кран, при открытии которого будет осуществляться подача воды. Соединение с водопроводом рекомендуется выполнять как можно ближе к водонапорной трубе, что позволит обеспечить высокое давление.

Монтаж первого контура предусматривает использование следующих изделий:

  • Два вентиля с обратным клапаном,
  • Группа безопасности при ее отсутствии в устройстве агрегата,
  • Расширительный бак.

Схема подключения двухконтурного газового котла также проста, как и установка одноконтурного. Отличие лишь заключается при подключении настенного газового котла и парапетного. Все дополнительные устройства к настенному агрегату уже установлены внутри него, поэтому его подключение в систему отопления требует установку двух вентилей: на входе и выходе.

Это интересно! При подключении агрегата к системе отопления нужно установить фильтр очистки перед входом обратки. Это поможет предотвратить попадание в теплообменник засора, продлевая срок службы котла.

В случае с монтажом парапетного газового котла, который также может быть двухконтурным, понадобится отдельно устанавливать циркуляционный насос, размещаемый на трубе, являющейся обраткой, а также расширительный бачок и прочие дополнительные обвязки. Однако сделать это своими руками не составит большого труда, но только займет больше времени.

Подключение к газовой магистрали

Для подключения к газовой магистрали используется гибкий шланг. Можно использовать и стальную трубу, однако такой способ монтажа является менее удобным. Подающая труба обязательно оснащается краном или вентилем. После монтажа выполняется проверка на утечку газа.

Это интересно! Процедура подвода газового трубопровода и подключение котла к нему осуществляется только работниками газовой службы.

Подключение к газовой магистрали

Подключение к сети

Перед запуском агрегата его нужно подключить в сеть. Для этого используют бытовую сеть напряжением 220 Вольт. Как показывает практика, рекомендуется производить подключение газовых котлов с электроникой через стабилизаторы напряжения. Это позволит продлить срок службы агрегата, ведь при малейших перепадах напряжения происходит выход из строя электроники.

Это интересно! Если устанавливается стабилизатор напряжения, то нужно отдать предпочтение таковым устройствам, которые оснащаются источниками бесперебойного питания. Чем больше емкость батареи ИБП, тем дольше сможет функционировать устройство при отключении электроэнергии.

Подведение итогов

Схема установки газового котла одноконтурного и двухконтурного

Выше представлена схема установки газового агрегата, который может быть как одноконтурного, таки двухконтурного типа. При установке такого агрегата осуществляется монтаж следующих узлов: дымоход, первый контур, второй контур, подведение газа, а также подача электроэнергии. При подключении электрокотла процесс монтажа упрощается в несколько раз. Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды (для двухконтурных типов), а также подача электроэнергии. Важно заметить, что для функционирования электрокотла рекомендуется подача трехфазного напряжения 380 В.

При монтаже твердотопливного котла требуется установить агрегат на твердую поверхность, после чего включить его в систему отопления. Обустройство дымохода также является неотъемлемой частью монтажа твердотопливного устройства. Из всего вышесказанного можно сделать вывод, что подключение котлов в частном доме может осуществляться самостоятельно, за исключением газового, когда нужно вызвать газовщиков для подсоединения к газовой магистрали.
