Как прочно соединить стальные трубы без сварки и без резьбы

Самостоятельное резьбовое соединение труб часто бывает необходимо не только в промышленных условиях, но и дома – в квартире или в частном секторе. Обычно соединение металлических труб без сварки и резьбы в таких условиях проводится самыми разнообразными и необычными способами, материалами и инструментами – тем, что попадется под руку. Подобное отношение чревато некачественным результатом, и может привести к аварии. Поэтому соединение профильных труб без сварки с прогнозируемо надежным результатом – это фланцевый и муфтовый методы.

соединение стальных труб

Почему предпочтительнее иногда не использовать ни резьбовые соединения, ни сварку? На это есть следующие причины:

  1. Сварочный аппарат и сварочные работы стоят довольно дорого, и для единичного сочленения металлопроката покупать оборудование и электроды нет резона,
  2. Сварка – сложный электротехнический процесс, для успешного выполнения которого требуется соблюдать некоторые условия: низкая влажность в помещении, стратегический простор, профессиональные навыки, электропитание в помещении, и т.д,
  3. Пользование сварочным аппаратом зачастую имеет стационарный характер, и перемещение места сварки на нужный участок тоже не всегда возможно реализовать.

Как соединить трубы

Перед тем, как соединять металлические трубы без сварки, следует определиться не только с технологией, но и прежде всего узнать, из какого материала сделаны изделия. Они могут быть гибкими (полиэтилен, полипропилен, металлопластик) и жесткими чугун, сталь, изделия из цветных металлов или из материалов ПВХ. И фитинги, и муфты, и фланцы надежнее брать той же компании-производителя, что и марка изделий.

Соединения элементов из пластика с изделиями из металла без резьбы и сварочных работ легко проводится с помощью фланцев.

соединение пластиковой трубы со стальной

Достоинство такого крепления – легкий и быстрый демонтаж при ремонте обслуживании инженерных коммуникаций. Для разъемных элементов магистрали фланцы также являются соединительными элементами. Облегченные водопроводы с диаметром магистрали ≤ 300 мм, и элементы большого и среднего веса с диаметром ≤ 150 мм можно соединять между собой свободными фланцами с прямым опорным буртом. Такие разновидности фланцев чаще других встречаются в индивидуальном и промышленном строительстве при сборке инженерно-технических коммуникаций.

соединение с помощью фланца

Первый вариант соединение стальных или пластиковых изделий без резьбы или сварки, при помощи муфт. Муфты изготавливаются из высокопрочных материалов, имеют специальные крепежи, и могут крепить элементы конструкций из любых материалов и любого диаметра.

муфта

Второй вариант, как можно соединить металлическую трубу или пластиковое изделие без резьбы и сварочных работ – фланцы с резиновой или силиконовой прокладкой.

фланец с силиконовой прокладкой

Это крепление без резьбы считается гибким, а последовательность операций будет такой:

  1. Торцы изделий срезаются под углом 900, фаску на торцах снимать не обязательно,
  2. На торец металлических или полипропиленовых элементов надевается фланец,
  3. Во фланец вставляют резиновую прокладку таким образом, чтобы она выступала за торец на 8-10 см,
  4. Далее фланец стыкуется с соединяемой частью второго элемента.

Некоторые технические моменты, которые помогут соединить две трубы одинакового диаметра даже из разных материалов, например, скрепить пластиковую трубу с металлической:

  1. Чтобы не нарушить и не уменьшить герметичность стыка, рекомендуется в соединение стальных труб вкладывать не более одной прокладки,
  2. Герметичность усилится, если для водопроводов использовать в качестве прокладки пропитанный олифой тряпичный картон,
  3. Безрезьбовое соединение труб отопления будет надежнее, если прокладка изготовлена из асбестового картона,
  4. Наружный диаметр прокладки не должен выступать за края трубы более, чем на 1-1,5 см, а внутренний диаметр прокладки должен быть больше диаметра соединяемой трубы.

Вариант третий соединение стальных изделий без сварки на муфте. Это крепление представляет собой разновидность компрессионного фитинга. Муфта Гебо делает процесс безрезьбового соединения изделий из стали более быстрым и надежным, и для работы с этим креплением не нужны специальные инструменты.

муфта гебо

Монтаж муфты Гебо для соединения без резьбы и сварки проводится в следующей последовательности:

  1. На трубу надевается гайка муфты,
  2. После гайки надевают зажимное кольцо, за ним – прижимное и уплотнительное кольцо,
  3. Далее до половины длины изделия надевается муфта, гайка закручивается,
  4. Вторая половина крепления собирается и соединяется с фитингом точно так же.

Четвертый вариант, как соединить 2 трубы без резьбы и сварки – применить монтажно-ремонтную обойму. Это своеобразный фитинг, который выглядит как, муфта или тройник, но состоит обойма из двух половинок, а соединяются между собой обе половинки болтовым креплением.

монтажно-ремонтная обойма

Такие способы сочленения носят скорее временный характер, поэтому монтажно-ремонтную обойму необходимо впоследствии демонтировать, а элементы соединить более прочно. Но в аварийных ситуациях соединение на обойму можно использовать и как стыковочное для двух труб. Процесс выглядит так:

  1. Участок металличекой трубы зачищают и зашлифовывают почти до зеркальной поверхности. Это – один из недостатков соединения на обойму. При помощи монтажно-ремонтной обоймы можно соединять и трубопроводы из алюминия: работать с алюминиевыми изделиями проще, так как они не покрыты ржавчиной, и очищаются быстрее,
  2. На зачищенный участок надевают уплотнитель из резины, смазывают его герметизирующей пастой,
  3. Обе половинки фитинга надеваются на уплотнитель и стягиваются болтом.

Вариант с ремонтно-монтажной обоймой не выглядит сложным и дорогостоящим, но временные затраты обусловлены именно длительной зачисткой соединяемых участков. К тому же, вместо обоймы можно задействовать обычный хомут, который стягивается болтами не с двух сторон, как обойма, а всего лишь с одной стороны. Стяжка хомутом не потребует тщательной зачистки поверхности, так как под место повреждения подкладывается пористая прокладка. Крепление хомутом будет даже надежнее, чем резьбовые соединения или сварка.

Соединение профильных стальных труб

Профильные изделия чаще всего скрепляют при помощи хомутов и краб-систем.

краб система для соединения труб

Вариант соединения на краб-системы: крепеж выглядит, как система соединительных скоб с метизами для стягивания конструкции. Скобы обычно делаются из оцинкованного листа толщиной 1,5 мм. Половники скоб скрепляются друг с другом на болты с гайками. Собранная скоба похожа на букву «Т», «Х» или «Г». Такое крепление соединительных скоб может объединить до четырех труб, а по прочности соединение можно сравнить со сваркой.

хомут

Таким образом можно состыковать трубы не только одного диаметра, а разных размеров. Система разборная, поэтому представляет определенный интерес в ликвидации аварий и их последствий.

Недостатки краб-систем:

  1. Стыковка труб водопровода возможно только под углом 900,
  2. Диаметр трубопроводов не может быть большим – не более 150 мм.

Вариант соединения на хомуты для соединения между собой узлов и элементов трубной магистрали: соединяемые конструкции могут быть любой сложности – навесы и стеллажи, ограждения и теплицы, вольеры и строительные леса. Быстрые и легкий монтаж, прочное соединение стальных деталей, сравнимое со сваркой, многоразовое использование такого вида крепежа без резьбы и сварки основные достоинства хомутов.

хомут для соединения труб

Разновидности соединений труб на фитингах

Чтобы соединить две трубы без нарезания резьбы и без сварочных работ, используют фитинг. Условия для прочного контакта одно: диаметры труб должны быть одинаковыми. Варианты фитингов: прямые (соединяют трубы одинакового диаметра) и переходные (служат для соединения труб с разными диаметрами).

По функциональному назначению фитинги бывают следующих типов:

  1. Угловые и отводные. Служат для изменения направления труб отопления, канализации или водопровода под разными углами,
  2. Фитинги-тройники создают отводы от основного трубопровода,
  3. Фитинг муфта на трубу: с его помощью без резьбы и сваривания элементов наращивают длину прямого участка,
  4. Крестовина предназначена для разделения потока рабочей среды в магистрали на несколько равновеликих потока в разных направлениях,
  5. Штуцеры служат для соединения металлических труб с гибкими отводными шлангами,
  6. Футорки, переходники, сгоны и ниппели – ими соединяют трубы разных диаметров,
  7. Заглушки и колпачки служат для закупоривания отверстий.

фитинги

Достоинства фитинговых соединений

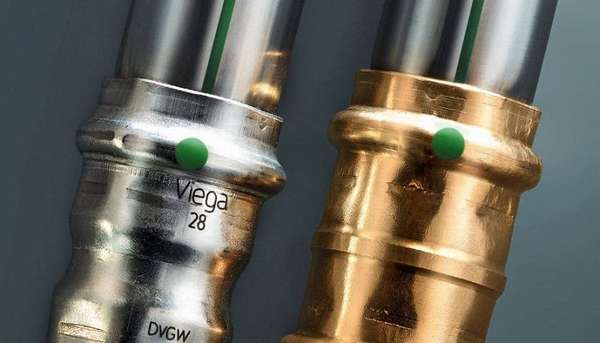

Промышленная обжимная арматура на пластмассовую, чугунную или стальную трубу бывает прессовой, и имеет в конструкции узла одно или два обжимных кольца, которые крепят одну деталь к другой. Кольца запрессовываются, что при демонтаже соединения или всего трубопровода создает определенные неудобства: такой узел можно только разрезать, но не разобрать. Это – одноразовое крепление. И, хотя это – явный недостаток соединения, его довольно часто используют вместо других решений, так как пресс-фитинговое соединение стальных труб отопления на резьбе является наиболее прочным, а значит – долговечным и надежным. Кроме того, пресс-фитинги можно закреплять в таких местах сложных участков, где другие варианты соединений просто не удастся реализовать.

Достоинства обжимной арматуры:

  1. Такое безсварное сочленение металлических труб позволяет получить абсолютно герметичный шов, через который рабочая среда в виде газа или жидкости не просочится,
  2. Высокая степень надежности, приравниваемая к результату сварки, и долговечность эксплуатации такого соединения,
  3. Пресс-фитинги выдерживают сильные вибрации и механические нагрузки.

На сегодняшний день муфтовые, фитинговые и хомутовые соединения труб и других изделий из металла или пластика используются почти во всех сферах человеческой деятельности, начиная от в метрологии, и заканчивая обслуживанием компрессорного и газотурбинного оборудования в системах с высоким давлением рабочей среды.
