Как подобрать правильную запорную арматуру для водопровода и самостоятельно ее смонтировать?

Доброе время суток, дорогой читатель! Думаю, что излишним будет рассказывать вам о роли систем водоснабжения при организации домашнего комфорта. Но, к сожалению, от непредвиденных ситуаций, когда необходимо заменить или отремонтировать какой-либо сантехнический прибор, никто не застрахован. В таких случаях, быстро остановить поступление воды в квартиру или на определённый участок системы поможет запорная арматура для водопровода.

Что это такое и зачем она нужна

Запорная арматура представляет собой устройства, которые устанавливаются на трубопроводах водоснабжения для прекращения или регулировки мощности потока горячей или питьевой воды.

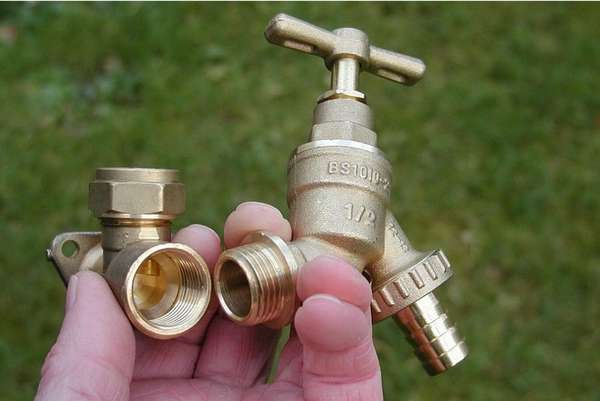

Как подобрать правильную запорную арматуру для водопровода и самостоятельно ее смонтировать?

Она позволяет выключать участки системы или сантехнические приборы из работы во время их ремонта или замены.

Устройство запорной арматуры

Все виды запорной арматуры имеют похожее устройство. В её конструкцию входит герметичный корпус, внутри которого размещён запорный узел. Он состоит из 2-х седел и запорного органа, соприкасающихся между собой во время работы уплотнительными плоскостями. Для присоединения к трубопроводу корпус оснащён двумя патрубками. Управляется устройство с помощью рукояти или электропривода.

Принцип работы

Принцип работы запорной арматуры состоит в плавном изменении площади сечения проходного отверстия корпуса, вследствие чего прекращается движение жидкости или меняется её расход.

Преимущества и недостатки

К преимуществам запорной арматуры можно отнести обладание:

  • небольшими габаритами,
  • устойчивостью к загрязнению,
  • простотой конструкции,
  • достаточно высокой пропускной способностью,
  • антикоррозийным покрытием, не допускающий ржавления корпусных деталей,
  • способностью выдерживать необходимое давление и температуру,
  • простотой в использовании.

Недостатками подобного типа устройств являются:

  • необходимость в регулярном техобслуживании,
  • быстрый износ уплотнительных материалов.

Виды

К запорной арматуре водопроводной системы относятся следующие устройства:

  • Краны это устройства с запирающей или регулирующей деталью в форме тела вращения или её сегмента. Она при срабатывании совершает поворот вокруг собственной оси на 90 градусов и полностью останавливает ход жидкости или поворачивается на меньший угол, частично перекрывая поток и регулируя его силу. Изготавливаются краны из латуни, нержавеющей стали, бронзы или пластика. По форме запорного элемента краны бывают:
  1. шаровыми — перекрывают воду путём вращения шарообразного затвора в полости корпуса,
  2. пробковыми — имеют запорный элемент в виде пробки, которая при приведении в движение рукоятки опускается в седло.

Как подобрать правильную запорную арматуру для водопровода и самостоятельно ее смонтировать?

В зависимости от конструкции корпуса краны подразделяются на:

  1. прямоточные используются для размещения на прямолинейных секциях водопроводных линиях,
  2. угловые — монтируются в местах разветвлений коммуникаций, одновременно выполняя функцию углового фитинга.
  • Клапаны (вентили) тип запорной и регулирующей арматуры с запирающим элементом, перемещающимся параллельно оси водяного потока. Обычно используются для установки на линиях трубопроводов относительно небольших диаметров. По конструкции запорного органа клапаны подразделяются на изделия с:
  1. тарельчатым (золотниковым),
  2. коническим затвором.

Как подобрать правильную запорную арматуру для водопровода и самостоятельно ее смонтировать?

По способу обеспечения герметичности места сопряжения горловины корпуса с крышкой клапаны бывают:

  1. сальниковые,
  2. мембранные.

Для оснащения систем домашнего водоснабжения используют предохранительные устройства обратные клапаны пружинного типа с диаметром условного прохода от 15 до 50 мм. Вода, протекающая через такое изделие под определенным давлением, оказывает воздействие на запорную деталь и отжимает пружину, которая удерживает её в положении «закрыто». После сжимания пружины и открытия прохода жидкость начинает свободно течь через обратный клапан в нужном направлении. При падении давления потока жидкости в трубопроводе или изменении направления движения воды, с помощью пружинного механизма происходит возврат запорного органа в первоначальное положение. Функционируя таким образом, это устройство способно предотвратить появление нежелательного обратного движения жидкости в системе водопровода.

  • Задвижки. Подобные устройства останавливают движение потока жидкости путём перемещения (поворота) затворного органа в перпендикулярном направлении его движению.

Как подобрать правильную запорную арматуру для водопровода и самостоятельно ее смонтировать?

Изготавливаются из сплава стали или чугуна, в прямоточном или суженом исполнении проходного отверстия. По форме затвора задвижки классифицируются на:

  1. клиновые — затвор имеет форму клина, который при срабатывании устройства плотно входит между сёдлами корпуса, расположенных под небольшим углом друг к другу,
  2. параллельные — с затвором, состоящим из двух дисков, и уплотнительными плоскостями сёдел, параллельно расположенных между собой.
  • Заслонки (поворотные затворы). На трубопроводах, осуществляющих подачу воды устанавливаются бесфланцевые заслонки, которые способны выдерживать давление до 1,0 МПа.

Как подобрать правильную запорную арматуру для водопровода и самостоятельно ее смонтировать?

Такие изделия оснащены уплотнительной прокладкой из плотной резины, посредством которой достигаются необходимые показатели по герметичности. Модели, управляющиеся вручную, размещают на трубопроводе в любом положении, а модели, имеющие дистанционный тип управления, монтируют электроприводом вверх.

  • Фильтры грубой очистки. Осуществляют очистку воды от примесей с размером частиц от 5 до 50 мкм перед её поступлением в кран/смеситель, счётчик, стиральную машину, посудомойку и другие бытовые приборы.

Как подобрать правильную запорную арматуру для водопровода и самостоятельно ее смонтировать?

Кроме сменной фильтровочной сетки в конструкцию фильтра может входить обратный клапан, понижающий давление и одним или двумя манометрами, осуществляющих замер давления до и после сетчатого фильтра.

Для внутренних сетей водопровода используется водоразборные устройства краны, смесители и водосливная арматура поплавковые клапаны унитазов, вантузы, сифоны и т. п. На водоразборный кран принято устанавливать воздушный аэратор. Он насыщает кислородом воду, способствуя таким образом её очищению от примесей песка и некоторых тяжёлых металлов.

Срок службы

Качественная запорная арматура в среднем служит в течении 20 — 30 лет. Текущий ремонт и техобслуживание осуществляется без её демонтажа, для капитального ремонта устройство демонтируют и полностью разбирают. Затем выявляют дефекты деталей и узлов, восстанавливают или заменяют на новые.

Советы по выбору

Выбор арматуры зависит от нескольких факторов, в число которых входит:

  • показатели рабочего давления и температуры среды в трубе,
  • местонахождение на трубопроводе,
  • периодичность циклов срабатывания или переключения,
  • размер сечения условного прохода патрубков присоединения и типа выполнения стыковки,
  • материал деталей корпуса и наличие антикоррозийного покрытия,
  • допустимый уровень гидравлического сопротивления,
  • обладание пропускной способности соответствующего объёма,
  • геометрические параметры изделия.

Для систем водоснабжения в жилом секторе чаще всего используется арматура из стального сплава, особенно в литом или кованом исполнении корпуса. Материал способен выдерживать воздействие достаточно высокого давления и температуры, гидравлических ударов и вибрации. Изделия вполне доступны по цене, хотя и не самые дешёвые.

В системах с более мощными и сильными нагрузками устанавливают чугунную арматуру.

Бронза и латунь применяется для изготовления устройств, функционирующих в системах с низкими показателями по давлению и температуре.

Наименее надёжными считаются изделия из пластика, но в ряде случаях их использование допускается.

Как подобрать правильную запорную арматуру для водопровода и самостоятельно ее смонтировать?

Как и при покупке любого другого товара, многие выбирают самые недорогие изделия. Но ориентироваться только на их стоимость всё же не стоит, так как действительно качественное и надёжное устройство не будет слишком дешёвым.

Выбирать также желательно модели от проверенных изготовителей и в специализированных магазинах, способных предоставить гарантии качества и надежности своего товара. Ведь от правильного выбора запорной арматуры для системы водоснабжения зависит функционирование системы и ее долговечность.

Монтаж арматуры своими руками

Установка запорных изделий осуществляется разными способами: под сварку, на резьбу или при помощи фланцев.

Необходимые инструменты и оборудование

Комплект необходимых инструментов и оборудования подбирается в зависимости от типа соединения устройства с трубопроводом.

Для установки арматуры с резьбовым типом соединения достаточно:

  • разводного ключа или ключа соответствующего размера,
  • приспособления для нарезания резьбы,
  • расходного материала для герметизации резьбового соединения(обыкновенная льняная нить или ФУМ-лента),
  • прокладок, которые почти у всех моделей входят в комплект.

Как подобрать правильную запорную арматуру для водопровода и самостоятельно ее смонтировать?

Фланцевое соединение выполняется с помощью:

  • динамометрического ключа,
  • уплотнительной прокладки,
  • крепёжных болтов.

Для монтажа приварной арматуры необходимо запастись:

  • оборудованием для сварочных работ,
  • листом наждачной бумаги,
  • болгаркой.

Монтаж арматуры методом сварки

Для подсоединения запорного устройства, необходимо перекрыть подачу воды в квартиру полностью или отключить отдельную линию с помощью ближайшего исправного крана. Затем болгаркой вырезать участок трубы, где будет устанавливаться изделие, и зачистить концы с обеих сторон наждачкой. Далее приваривают новое устройство двумя швами по высей длине окружности трубы.

Обрезка трубы и приварка крана должны проводиться с использованием индивидуальных средств защиты: для глаз — это специальные очки, для рук — диэлектрические перчатки.

Монтаж при помощи резьбового соединения

Процесс установки резьбовой запорной арматуры состоит из следующих этапов:

  • вырезки участка трубопровода и обработки концов труб,
  • нарезки резьбы,
  • герметизации резьбы ФУМ-лентой или льняной нитью,
  • фиксации изделия,
  • проверки герметичности участка соединения.

Процесс уплотнения резьбы при монтаже запорной арматуры продемонстрирован на видео:

Установка арматуры на фланцы

Монтаж запорных устройств на фланцы относится к разъёмным типам соединений и в основном используется для размещения на трубопроводах промышленного водоснабжения. Соединить концы труб с помощью фланцев своими руками на бытовой системе достаточно сложно, так как потребуется приварка особых колец для крепления арматуры. Если кольца уже приварены, то монтаж фланцевых устройств выполняется следующим образом:

  • устанавливают между фланцем и кольцом на конце трубы уплотнительное кольцо, обеспечивающее герметичность соединения,
  • закрепляют изделие крепёжными болтами, которыми оно укомплектовано при производстве.

Советы специалистов

При установке запорной арматуры специалисты рекомендуют соблюдать следующие требования:

  1. Нельзя прилагать слишком большое усилие при затяжке болтов, чтобы не допустить появления микротрещин на корпусе изделия или сильного зажимания резиновых прокладок.
  2. Устанавливать устройства следует в соответствии с направлением стрелки на корпусе устройства, которая показывает правильное направление перемещения воды.
  3. Запрещено переносить задвижку, взявшись за шток.
  4. Перед монтажом устройства обязательно произвести очистку его деталей от возможных загрязнений с промывкой мыльной водой.
  5. При сварке труб арматура должна находиться в положении «открыто».
  6. Нельзя допускать падений изделий, так как они могут получить внешние повреждения, которые быстро приведут к коррозии.
  7. Желательно установить перед всеми сантехническими и бытовыми приборами фильтры разной степени очистки.

Заключение

Разобравшись в конструктивных особенностях отдельных видов запорных устройств, зная их функциональное назначение и правила их монтажа, выбрать наиболее подходящую модель и установить её на водопроводную систему вполне возможно своими руками. Не забывайте делиться полезными идеями в социальных сетях со своими друзьями, а они обязательно поделятся с вами. И обязательно подпишитесь на наш канал.
