Как нарезать резьбу на трубе своими руками

При выполнении работ, связанных с монтажом сантехники или отопления, возникает необходимость нарезки резьбы на трубах. Для этого можно взять трубу, и направиться в металлопрокат, где резьба будет нарезана в считанные минуты. Однако такой способ давно не актуален, так как имеются другие варианты, которые не требуют транспортировки трубы на производство.

Существующие варианты резьбовой нарезки

Трубная резьба подразделяется на пять видов, однако наиболее популярными вариантами является коническая и цилиндрическая. С такими вариантами трубной резьбы сталкиваются зачастую домочадцы. Для резьбовой нарезки на водопроводной трубе имеется два способа:

  • Автоматический, предусматривающий нарезание резьбы на трубах водоснабжения при помощи специальных станков и электроинструментов.
  • Ручной. Для этого применяются специальные ручные инструменты.

Если по долгу службы человеку необходимо нарезать резьбу на большом количестве труб, то уместно приобрести специальный электроинструмент, что позволит облегчить ручной труд.

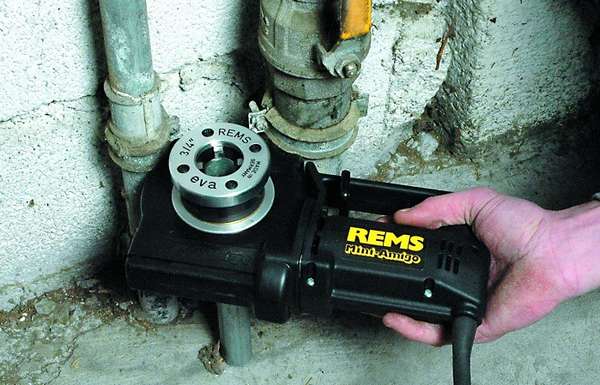

нарезка резьбы электроклуппом

Когда необходимость в получении резьбового соединения является единичным случаем, то для таких целей подходит ручная технология. На водопроводных трубопроводах, а также трубах систем отопления нарезка резьбы выполняется при помощи плашки.

Плашка (другое название лерка) – это простейшее устройство, предназначающееся для нарезки наружного резьбового соединения на трубах.

Плашка представляет собой стальной диск, а его внутренний диаметр имеет осевые отверстия в разном количестве, что зависит от размера изделия. Кромки этих отверстий формируют резцы, при помощи которых и выполняется резьбовая нарезка. Для обеспечения надёжности такого инструмента, его изготавливают из легированных видов стали или твёрдых сплавов.

плашка для нарезки трубной резьбы

Плашки могут иметь разную форму (круглую, квадратную, шестигранную или призматическую), но чаще все применяются дисковые варианты. Именно дисковые плашки предназначаются для получения резьбового соединения на водопроводных трубах. Чтобы плашкой было удобно работать, они оснащаются дополнительно воротками, а также фиксаторами в виде винтов. Плашки также бывают цельными, разрезными и раздвижными.

Цельные плашки для нарезания резьбы на трубах имеют один существенный недостаток – это быстрый износ резцов. Это обусловлено жёсткостью собственной конструкции изделия. Разрезные или подпружиненные плашки имеют менее жёсткую конструкцию, что существенно повышает срок эксплуатации изделия. За счёт подпружиненного механизма такой инструмент для нарезания резьбы на трубах позволяет варьировать диаметром получаемых резьбовых соединений в диапазоне от 0,1 до 0,3 мм. Устройство такого типа имеют высокую стойкость к износу резцов, однако не способно при этом обеспечить высокую точность.

Раздвижные плашки представляют собой 2 рабочих части, предназначающиеся для установки в крепёжный модуль. Плашка со специальным крепёжным модулем образует инструмент, называемый трубным клуппом. Плашка в клуппе фиксируется при помощи сухаря и регулировочного винта. Именно при помощи регулировочного винта осуществляется регулировка диаметра резьбы.

Обычно трубные клуппы поставляются в комплекте с плашками различных диаметров. Имея такой набор, можно всегда нарезать резьбу на трубе любого диаметра.

Как нарезается резьба на трубке своими руками

Чтобы произвести резьбовое нарезание на трубе своими руками, первоначально требуется выполнить ряд подготовительных мероприятий:

  1. Тщательно зачистить трубку в области, где планируется получить резьбу.
  2. Зачистить торцевую часть изделия при помощи напильника.
  3. Смазать рабочую зону для уменьшения сопротивления.

Чтобы процесс нарезки резьбы был удобным, а конечный результат удовлетворял требованиям, перед проведением действий нужно закрепить изделий в тисках. Это позволит зафиксировать деталь, чтобы можно было совершать необходимые действия двумя руками. После этого проводятся следующие действия:

  1. Используется вороток с плашкой необходимого диаметра, при помощи которой осуществляется черновой проход. При этом важно держать плашку строго перпендикулярно по отношению к трубе.
  2. Черновой проход является основой нарезки резьбы, поэтому не стоит торопиться, и выполнять действия медленно, но качественно.
  3. Черновой рез позволяет получить 2-3 нитки резьбы. Именно столько ниток резьбы нужно для того, чтобы инструмент занял надежное положение.
  4. На следующем шаге следует скрутить черновую плашку, и воспользоваться чистовой. С её помощью нарезается необходимое количество нитей на трубе, которую планируется устанавливать в систему водоснабжения или отопления.
  5. После каждого прохода нужно делать 0,5 оборота назад, чтобы очистить место реза от стружки.
  6. На завершающем этапе следует воспользоваться третьей плашкой, которой осуществляется контрольный проход.

При резьбовом нарезании важно, чтобы все действия выполнялись медленно, и с каждым последующим витком осуществлялась очистка места реза от металлической стружки.

Как нарезать резьбу на трубке возле стены

Часто нарезку резьбы нужно осуществлять на месте, когда трубопровод одной частью закреплён в системе водоснабжения или отопления. В труднодоступных местах выполнить нарезку резьбы на установленном возле стены трубопроводе плашкой с воротком невозможно. Для таких целей понадобится воспользоваться такой резьбонарезной прибор, как клупп с трещоткой. С его помощью процесс резьбовой нарезки упрощается в несколько раз.

нарезка резьбы клуппом у стены

Процедура резьбовой нарезки ручным клуппом осуществляется следующим образом:

  1. В креплении клуппа фиксируется насадка соответствующего диаметра, после чего можно приступать к самой процедуре.
  2. Очищается поверхность трубы рабочей области.
  3. Область получения реза нужно зачистить до возникновения металлического блеска.
  4. Делается фаска под углом 45-60 градусов.
  5. Смазывается материал Литолом или Солидолом.
  6. Насаживается на рабочую область трубы ключ.
  7. Выполняются умеренные возвратно-поступательные вращения инструментом.

Как и с плашкой, так и при работе с клуппом нужно после каждой новой нитки резьбы делать половину оборота назад для удаления металлической кромки. Для облегчения процесса резьбового нарезания можно воспользоваться электрическим клуппом, однако приобретать такой инструмент рационально только в том случае, если ежедневно понадобится его эксплуатация.

На трубах можно нарезать не только наружную, но и внутреннюю резьбу, для чего применяются метчики. Однако необходимость получения резьбы на внутренней части трубопровода возникает исключительно в редких случаях. Зная, особенности самостоятельной нарезки резьбы, никогда не возникнет проблем с монтажом водоснабжения и систем отопления.
