Группа безопасности в системе отопления жилья

Отопительные системы в частных домах контролируются только хозяевами, поэтому работа оборудования должна быть максимально безопасной и эффективной, с возможностью проверки режима и отключения оборудования в случае аварии. Для этого на отопительное оборудование монтируется группа безопасности (ГБ) – даже если это система безопасности для отопления закрытого типа, которая считается самой неопасной в эксплуатации. Предназначение ГБ своевременное предотвращение повышенного давления в трубах и в котле, минимизация или полное нивелирование воздушных пробок в системе. В стандартный блок безопасности для системы отопления входят приборы и оборудование, обеспечивающие круглосуточную и безаварийную работу и контроль параметров давления теплоносителя.

Компании-производители и цены на 2017 год:

Производитель Модификации групп безопасности Назначение Цена
АРС Модель круглой формы Professional, круглая или квадратная модель Standart (латунь) Защита закрытой системы отопления отопительной системы и расширительной емкости 1300-1420 рублей
Fado Наименование: Fado-1. Имеет два варианта: защита котла и защита расширительного резервуара Может работать с котлом отопления, расширительным баком или системой «теплый пол» 2350 рублей
Подключение снизу, рабочее давление -10 Атм. Температура теплоносителя ≤ 1100С. 3000-3350 рублей
Watts Защита котла отопления в следующих вариантах:
  • KSG-30,
  • KSG-30 N,
  • KSG-30/20М-ІСО,
  • KSG-30/25М-ІСО
Консоль из стали (KSG-30 N имеет латунную консоль). Вертикальный монтаж группы безопасности в систему отопления 2600-5650 рублей

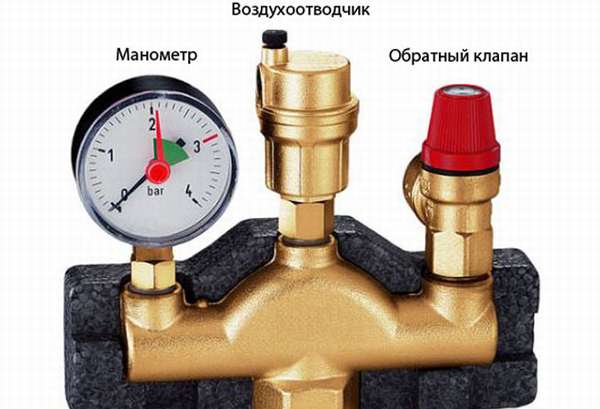

В состав любой ГБ входит следующий комплект приборов и устройств:

  1. Клапан предохранительный,
  2. Водяной манометр,
  3. Клапан для отвода воздуха.

Группа безопасности в системе отопления жилья

Коротко о том, как работает группа безопасности в системе отопления:

Клапан защищает систему с рабочей жидкостью от повышенного давления в трубах, даже если расширительный бак настроен правильно и вовремя срабатывает его мембрана. Предохранительный клапан работает как аварийная система при отсутствии реакции бачка на возрастание давления – клапан сбросит выдавленный из системы теплоноситель в систему канализации, которая войдет в группу отопительного оборудования здания.

Подробнее о том, из чего состоит и как правильно подобрать предохранительный клапан:

Самые распространенные механизмы – пружинного типа, поэтому главный элемент – пружина. В трубопроводах отопления с трубами Ø ≥ 200 мм лучше работают рычажно-грузовые механизмы. Правильно подобранный клапан для отопления должен учитывать инерционность устройства: для труб, выдерживающих давление ≤ 0,25 МПа 15%, для давления ≥ 0,25 МПа 10%.

Группа безопасности в системе отопления жилья

Диаметр предохранительного клапана должен быть равен диаметру патрубка подвода. Правильно подобранный клапан должен мгновенно сработать, если расширительный резервуар сломан или уже не может компенсировать увеличивающийся при нагреве объем рабочей жидкости. Согласно нормативам, клапан должен врезаться в трубопровод системы отопления на выходе теплового генератора. Манометр устанавливается параллельно клапану.

Важно: Для обеспечения безопасности отопления при заливке в систему антифриза его категорически запрещено сливать в канализационные коммуникации.

Для ручной проверки работоспособности клапана его верхняя часть оснащена ручкой красного цвета, поворотом которой по стрелке можно проверить работу устройства. Если клапан не срабатывает или недостаточно хорошо держит рабочую жидкость, его необходимо заменить. Предохранительные клапана могут быть рассчитаны на разное давление, поэтому подключение группы безопасности к системе отопления основывается на параметрах давления в рубашке котла для закрытой системы отопления.

Манометр контролирует и помогает регулировать рабочее давление в трубопроводе. Шкала цен в манометре также может быть разной, поэтому при самостоятельном изготовлении группы безопасности необходимо отталкиваться на показатели котла. Для загородного дома вполне подойдет манометр со шкалой цен до 4 Атм. Критичные показатели на шкале начинаются с красных цифр. Также манометр ГБ имеет черную и красную стрелки: черная – рабочая, красная контролирующая. Стрелка красного цвета устанавливается вручную на номинальное давление (2-3 Атм). Сброс давления производится, если при работе котла черная стрелка отклонилась дальше красной. Также манометр не помешает и на входной трубе водоснабжения при подключении отопительной системы к централизованному водопроводу.

Группа безопасности в системе отопления жилья

Автоматический клапан для отвода воздуха (воздухоотводчик) монтируется на одном уровне с группой безопасности, чтобы воздух из пробок в системе мог подниматься в самую верхнюю точку системы и выходить из труб отопления. Принцип работы автоматического клапана похож на работу крана Маевского, с одним отличием – воздух отводится автоматически при превышении критичного давления. Работа воздухоотводчика без стороннего контроля особенно важна при вероятности возникновения аварийных ситуаций – при отсутствии реакции со стороны терморегулятора теплоноситель может начать кипеть, образуя воздушные пузырьки, способные негативно и разрушительно повлиять на работу всей системы отопления. В такой ситуации клапан для отвода воздуха сработает автоматически и предотвратит аварию. Все присоединения приборов в ГБ должны быть герметичными и надежными, поэтому для этого применяются латунные или стальные (из нержавеющей стали) фитинги.

Важно: Монтироваться группа безопасности на отопление должна с соблюдением всех требований согласно СП 60.13330.2012, СНиП 2.04.05-91*У, ГОСТ 12.1.005-88 и др. Ошибки или халатность при установке приборов и оборудования приведут к тому, что ГБ может просто не сработать в аварийной ситуации.

Группа безопасности в системе отопления жилья

Принцип работы группы безопасности

Если система отопления допустила сбой в работе, то при правильном монтаже вы сразу поймете, что такое группа безопасности и каково ее предназначение. Так, при отказе расширительного резервуара давление в трубопроводе станет увеличиваться, но сработает автоматический клапан, и показатели придут в норму, как как излишки давления уйдут в систему канализации.

В системах индивидуальных отопления частного дома это происходит следующим образом:

  1. Срабатывает воздухоотводчик, который выпускает лишнее воздушное давление в атмосферу,
  2. Излишки теплоносителя сливаются через отвод в клапане в канализацию.

Важно: При аварийном срабатывании клапана и сбросе теплоносителя для личной безопасности и недопущения ожогов к отводу следует подключить шланг, который будет выводиться в систему канализации дома.

Самостоятельная установка группы безопасности закрытую систему отопления и конфигурация ее приборов безопасности может проходить по разным схемам. На рынке отопительных приборов линейка ГБ весьма разнообразна, и дизайн устройств играет самую последнюю роль – важно подобрать правильные параметры рабочей среды – номинальное рабочее давление теплоносителя и характеристики манометра с автоматическим клапаном.

Группа безопасности в системе отопления жилья

Правильное место установки блока безопасности

Можно ставить группу безопасности только для напольных тепловых генераторов – настенные модели котлов оснащены этим оборудованием изначально – оно монтируется на заводе. Правильная схема установки и комплектации ГБ имеет два решения: заводская группа приборов и самостоятельное ее изготовление. Место монтажа всегда постоянно: как можно ближе к котлу отопления, и не дальше 1,5 метров от него. Приборы визуального контроля (манометр и термометр) должны врезаться в трубопровод в таких местах, где будут хорошо видны их показания. Кроме того, предохранительный клапан должен устанавливаться в месте, которое будет доступно для свободного наблюдения и контроля за вытекающим теплоносителем.

Запорную арматуру на всем протяжении трубопровода с теплоносителем рекомендуется устанавливать шарового типа – такие вентили можно быстро отремонтировать на месте без демонтажа, или заменить на новый механизм, не останавливая работу системы и не сливая рабочую жидкость из труб. Шаровые краны – входящие и выходящие – идеально подходят для решения этой возможной проблемы.

Систему отопления, состоящую из радиаторов без шаровых вентилей для перекрытия жидкости, невозможно отремонтировать без остановки всей системы. Шаровые отсекающие вентили рекомендуется монтировать до радиаторов и после них, чтобы в случае аварии или ремонта можно было не только устранить причины помолки, но и снять батарею без отключения котла и слива теплоносителя.

Важно: Краны шарового типа желательно монтировать на все приборы отопления в схеме циркуляции теплоносителя: на насос, на радиаторы, на расширительный бачок, на коллектор, и т.д.

Как и в какой последовательности монтируется тепловой блок узла безопасности:

  1. Все приборы и устройства ГБ устанавливаются на трубе подачи рабочей жидкости, но не далее 1-1,5 метров от теплового генератора,
  2. Без практических навыков и профессиональных знаний некоторые домовладельцы при монтаже группы безопасности допускают ошибку, которая может гарантировать неработоспособность всей системы: между ГБ и котлом тоже врезают запорную арматуру, которая якобы пригодится при ремонте или замене котла. Правильным будет монтаж группы безопасности в трубу подачи после котла, но не непосредственно в трубу, которая подключает ГБ к системе,
  3. При неправильной установке шарового запорного вентиля и поломке котла во время гарантийного срока обслуживания бесплатно котел никто не будет именно из-за того, что вентиль врезан неправильно, что в некоторых случаях может привести к выходу из строя самого теплогенератора – система становится более подверженной перегреву, и специалисты это знают,
  4. Грамотная врезка шаровых вентилей – это врезка после группы безопасности.

Группа безопасности в системе отопления жилья

Как собрать группу безопасности самостоятельно

Сложность в решении этой проблемы одна – покупка каждого прибора и механизма отдельно, но с учетом всех технических и эксплуатационных параметров как всей системы, так и каждого устройства отдельно. Все соединения осуществляются латунными или стальными фитингами (их можно заменить на ПВХ, но при этом необходимо помнить о риске преждевременного выхода из строя), а корпус ГБ можно сварить из полипропилена.

ПВХ группа безопасности устанавливается только на трубопроводы, где температура теплоносителя не превышает 650С. Это может быть система «теплый пол», но не радиаторная схема отопления. Такие меры предосторожности необходимы, потому что при нагреве теплоносителя ≥ 950С это может привести к разрушению полипропилена.
