Гидробаки для автономной системы водоснабжения

Работа автономной системы водоснабжения в частном доме связана с определенными трудностями. В частном секторе, особенно если он находится за городом, нередки перебои с электричеством, а это значит, что насос работает не всегда. Плюс к этому – если насос включается при каждом открывании крана, то он относительно быстро изнашивается. Не стоит забывать и о возможных гидроударах, возникающих при включении насоса, которые негативно отражаются на состоянии трубопровода. Все перечисленные проблемы успешно решаются установкой гидробаков (гидроаккумуляторов) для систем водоснабжения, которые поддерживают давление в системе на одном уровне и позволяют всегда иметь определенный запас воды.

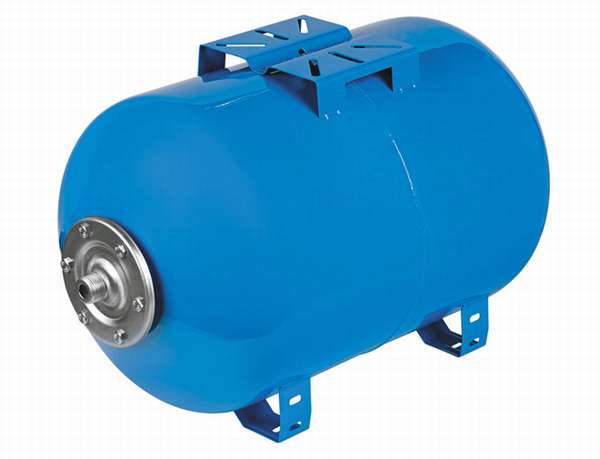

Если кратко сказать о том, что такое гидроаккумулятор для систем водоснабжения, то это герметичная емкость из металла, внутри которой находится эластичная мембрана.

Гидробаки для автономной системы водоснабжения

Для чего нужен гидробак и как он работает

Если в системе присутствует гидробак, то насос включается и выключается только тогда, когда нужно пополнить запас воды в гидроаккумуляторе. Основные функции данного устройства состоят в следующем:

Поддержание стабильно одинакового давления в системе, благодаря чему трубы будут служить намного дольше. Исключаются неприятные ситуации, когда при резком изменении напора меняется температура воды (если вы при этом находитесь в душе, то ощущения будут не из приятных).

Обеспечение владельцев дома определенным запасом воды, что выручает в случаях отключения электроэнергии. Количество воды зависит от объема гидроаккумулятора и может составлять 100, 200 л и более.

Предотвращение преждевременного износа водного насоса. Для любого насоса существует лимит количества включений в час. Принцип работы гидроаккумулятора в автономной системе водоснабжения подразумевает, что вода поступает из бака, а насос включается только тогда, когда запас почти полностью иссякает.

Вода в гидробаке не соприкасается с его металлическими стенками, поскольку она находится в камере-мембране из бутила, из-за чего гидроаккумуляторы еще называют мембранными баками.

Бутил – прочный резиновый материал, который отвечает всем гигиеническим и санитарным нормам, установленным для питьевой воды.

Между мембраной и металлическим корпусом закачан сжатый воздух, который находится под давлением 1.5 2 атмосфер. Давление можно отрегулировать с помощью пневмоклапана.

Как работает гидробак, понять несложно. Вода подается насосом в мембранную камеру, которая расширяется, а воздух во внешней камере в это время сжимается. Когда достигается граничный показатель давления, срабатывает реле и насос отключается. По мере расходования воды давление снова понижается, и при определенном его значении включается насос и подает воду в камеру. Работу реле давления можно отрегулировать.

Воздух, растворенный в воде, постепенно скапливается в мембране. Его необходимо регулярно стравливать, чтобы свести к нулю вероятность образования воздушных пробок в системе, которые действуют на нее разрушительно.

Устройство вертикальных гидробаков для водопроводов подразумевает другой принцип удаления воздуха. В вертикальных гидробаках для удаления воздуха в верхней части корпуса предусмотрен специальный ниппель. В горизонтальных моделях за баком монтируется специальный кран или слив. Если объем бака не превышает 100 л, воздух из него удаляется путем полного слива воды.

Важно! Такую процедуру необходимо проделывать один раз в 1 – 3 месяца (точные указания можно найти в инструкции к аппарату).

Гидробаки для автономной системы водоснабжения

Виды гидробаков

В продаже имеется три вида гидробаков:

Для систем холодного водоснабжения (баки окрашены в синий цвет),

Для замкнутых отопительных систем (красные),

Для водопроводов, обеспечивающих горячее водоснабжение (красные).

Для холодной воды применяются только синие гидроаккумуляторы, мембрана которых изготавливается из нейтральной резины, безопасной для здоровья человека.

Выбирать конкретную модель аппарата стоит, отталкиваясь от того, где планируется разместить устройство. По типу размещения гидробаки делятся на две группы:

Вертикальные. Они имеют ножки для удобной установки, а некоторые модели снабжены пластинами для крепления к стене. Чаще всего данный вид гидроаккумуляторов применяется с погружным насосом, расположенном в отдельном помещении.

Горизонтальные. Их обычно используют совместно с наружными насосами, в этом случае насос размещают над емкостью, чтобы сэкономить место.

Гидробаки для автономной системы водоснабжения

Как выбрать гидроаккумулятор

В Интернете есть масса формул, по которым можно вычислить емкость резервуара аккумуляторного бака водяной системы. Практика показывает следующие результаты:

Если количество точек водозабора не более 3-х (например, стиральная машинка, ванная и мойка в кухне), то оптимальный вариант – гидроаккумулятор емкостью 25 л.

Для количества точек от 4 до 8 (при производительности насоса не более 3.5 м3/ч) подойдет бак объемом 50 – 60 л.

Если в доме более 10 точек водопотребления, а показатель производительности насоса 5м3/ч, потребуется бак емкостью 100 л или больше.

Если вы приобретете бак объемом больше необходимого, ничего страшного не произойдет. Это даже хорошо, поскольку насос будет реже включаться для закачки воды.

Как рассчитать объем гидробака

Чтобы рассчитать требуемый объем бака самостоятельно, подсчитайте, сколько в среднем расходуется воды на каждой точке водозабора. Далее сложите все эти показатели, и вы получите, сколько воды будет расходоваться в минуту, если все точки будут работать одновременно. В результате станет понятно, бак какого объема подойдет для вашего жилья.

Важно! Если даже вы не угадаете и купите аппарат меньшего объема, то всегда можно будет докупить дополнительный гидроаккумулятор.

Правила самостоятельного подключения гидроаккумулятора

Схемы подключения

В зависимости от того, какие функции будет выполнять гидробак, используются разные схемы для его подключения:

Схема с повысительной насосной станцией. Используется в тех случаях, когда присутствует много точек водопотребления. Гидробак обеспечивает сглаживание скачков давления и компенсирует небольшие водоразборы.

Гидробаки для автономной системы водоснабжения

Схема, где присутствует погружной насос. Гидробак используется для предотвращения частых включений насоса.

Гидробаки для автономной системы водоснабжения

Установка гидроаккумулятора перед насосами (по ходу воды). Бак устанавливается перед повысительным насосом, что предотвращает скачкообразные повышения давления в системе.

Гидробаки для автономной системы водоснабжения

Подключение к водонагревателю

Еще одно распространенное применение гидроаккумулятора – в качестве расширительного бака для водонагревателя. Во-первых, бак обеспечивает дополнительный объем воды. Во-вторых – когда вода в бойлере нагревается, она расширяется, что при условии замкнутого пространства может привести к поломке нагревателя. В этом случае гидробак «принимает на себя» лишнюю жидкость, не допуская повышения давления выше максимально допустимого.

Подключение к насосному оборудованию

Если насос поверхностный, то устройства к нему удобно подключать при помощи штуцера с пятью выходами.

Один дюймовый вывод необходимо присоединить к баку, при этом патрубок будет внизу.

К двум выводам на 1/4 подсоединяются манометр и реле давления.

Останутся свободными два дюймовых вывода, к которым необходимо подключить трубу насоса и разводку по точкам потребления.

Для погружного насоса схема выглядит почти так же, но перед подключением устройств к баку на насос следует установить специальный обратный клапан (он монтируется перед водопроводной трубой). Это нужно, чтобы предотвратить «откатывание» воды обратно в скважину или колодец.

Гидробаки для автономной системы водоснабжения

Возможные поломки и уход за гидроаккумулятором

Основные неисправности баков гидроаккумуляторов для водоснабжения – это повреждение бака, мембраны или проблемы с давлением в баке. Они решаются такими способами:

Если давление в корпусе слишком низкое, это исправляется с помощью автомобильного или велосипедного насоса, подключаемого к ниппелю бака.

Устранить повреждения мембраны или корпуса помогут в сервисном центре.

Чтобы не доводить дело до серьезных поломок, гидробак следует регулярно осматривать, причем делать это надо не раз в полгода, как говорится в инструкции, а хотя бы каждый месяц.
