Где применяется фланцевый шаровой кран

Запирающий фланцевый шаровидный кран является арматурой, которую применяют для того, чтобы перекрывать потоки жидкости или газа, обеспечивая при этом полную герметичность. Данное свойство находит свое применение в нефтяной и газовой промышленности.

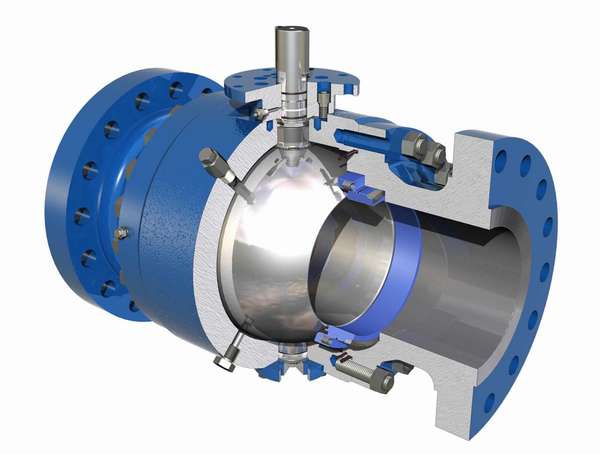

Механизмы фланцевого типа в своей основе имеют закрывающую деталь, выполненную в форме шара с горизонтальной сквозной дырой посередине, через которую в открытом состоянии проходит вещество. Раскрытие сквозной дыры происходит при горизонтальном вращении этого шаровидного элемента крана. В открытом режиме отверстие в шаре располагается параллельно течению потоку, а при закрытии наоборот перпендикулярно.

Особенности фланцевых шаровых конструкций

кран шаровый фланцевый

Возведение большинства трубопроводных сетей тяжело представить без использования столь значимого компонента как фланец, предназначенного для крепежа многих деталей.

Изделие выглядит как рамка, либо диск, на краях которого проделаны отверстия – туда устанавливаются крепежные болты. В центральной части сделано отверстие большого диаметра.

  • Благодаря фланцевой технологии можно многократно демонтировать и монтировать конструкцию и эксплуатировать изделие при высоких показателях давления и температуры.

Когда рабочая среда проходит через кран в открытом режиме, объем потерь составляет минимальное число, в сравнении с такими элементами, как задвижки или простые клапаны.

При креплении фланцевого оборудования к трубопроводной сети используют торцевой способ. Кран используется для перекрытия любого потока, но при этом стоит учитывать, что регулирование параметров движения жидкости в трубе не является функцией данного запорного устройства. Проще говоря, он для этого не предназначен!

Если не закрыть кран до конца, тогда под действием потока шаровая конструкция начнет изнашиваться, что выведет из строя запорный элемент трубопровода.

Механические примеси, особенно абразивные твердые вещества, содержащиеся в потоке жидкости, могут навредить крану, поэтому не стоит использовать их в такой агрессивной среде.

  • Очень удобно, что соединение деталей фланцевым способом позволяет заниматься демонтажем оборудования без помощи специалистов по сварке.

Положение стальной шаровидной конструкции с отверстием можно регулировать при помощи ручки, которая прикреплена к корпусу запорного крана. В запорных устройствах большого диаметра шаровая деталь герметизируется на специальных опорах, а в небольших изделиях герметизация происходит плавающим способом (в этом случае шар прижимается к выходному уплотнительному кольцу).

Немного о разновидностях и комплектации

кран шаровой стальной фланцевый

Фланцевое запорное оборудование рассчитано на огромное давление, поэтому оно настолько прочное. Запорные шаровидные изделия делятся на следующие классы:

  1. Разборный класс. Оболочка такого изделия делится на две основные части, которые можно без проблем разобрать, чтобы заменить износившиеся или деформированные элементы, к примеру, запирающую часть либо прокладку.
  2. Неразборный класс. Неразборные модели состоят из литого корпуса – деформация такого крана потребует полной замены запирающего механизма.

Фланцевые шаровидные краны могут быть укомплектованы приводными системами трех основных разновидностей:

  • ручной редуктор – самый распространенный вариант,
  • привод электрического типа,
  • пневматические изделия.

Модели фланцевых шаровых кранов

фланцевые шаровые краны

Одной из самых популярных марок на рынке фланцевых запорных изделий является финская компания NAVAL – высококачественные краны этой фирмы служат долго и надежно. Завод выпускает краны разных моделей, но в чем заключается их различие? Рассмотрим поподробнее четыре главные модели, выпускаемые финским заводом.

ДУ80

Эти краны могут использоваться, как запирающий механизм для магистральной трубопроводящей сети, для городской системы коммунальной направленности, в трубах масляного типа и для сред бескислородного типа. Модель присоединяют к трубопроводу диаметром около 80-ти миллиметров. Оборудование способно выдержать значение показатель давления до 16-ти бар. Оболочка выполнена из стали и ее нельзя разобрать. Продукция окрашивается с помощью специального полимерного состава, обеспечивающего коррозиеустойчивость корпуса. Кран данной модели имеет прочную стальную рукоятку, также изделие комплектуется изолирующими прокладками. Строительная длина фланцевого устройства компании naval 2,8 сантиметра.

ДУ50

Данная модель нашла широкое применение на автозаправочных станциях и нефтяных базах. Максимальная рабочая температура плюс шестьдесят, минимальная минус сорок, поэтому ДУ50 можно использовать в любых климатических зонах Российской Федерации. Максимально давление сорок бар. Кран крепят к трубопроводам диаметром полсантиметра. Фланцевые краны данной модели могут иметь в комплекте ручной, пневматический, электрический привод либо редуктор. Также присутствует съемная ручка.

ДУ40

Кислотно-щелочной поток и системы со сжатым воздухом, водой или паром требуют установки именно этой модели кранов. Для изготовления шара ДУ40 используется нержавеющая сталь. Максимальное давление сорок бар.

ДУ100

Эти фланцевые шаровые краны naval монтируются в водоснабжающих, охлаждающих и теплоснабжающих промышленных системах. Их крепят к трубам диаметром десять сантиметров. Максимальное давление – 16 бар.

  • Чтобы гидравлический удар не застал врасплох, необходимо плавно открывать и закрывать механизм. Все модели имеют в комплекте уплотнители.

В продукции naval отсутствуют тяжелые и ненадежные литейные детали. В моделях нет застойных зон.

Пару слов о профилактике

кран шаровой

Если не ухаживать за запорным механизмом, тогда он может выйти из строя раньше срока! Поэтому стоит придерживаться следующих профилактических правил:

  • как уже говорилось ранее, фланцевый шаровой кран не предназначен для дросселирования и регулирования напора,
  • устройство нельзя подвергать механическим повреждениям, периодически следует очищать корпус от загрязнений,
  • необходимо следить за состоянием покрытия, защищающего корпус от коррозии, а также за герметичностью соединений с трубой.

Если соблюдать все требования к монтажным работам и проводить каждые полгода полный осмотр запорного оборудования, тогда изготовители дают гарантию, что фланцевый шаровой кран будет бесперебойно служить верой и правдой на протяжении четверти века, при этом марка и диаметр механизма не имеет значения.

Фланцевые шаровые краны: положительные и отрицательные стороны

краны фланцевые

Благодаря своим эффективным конструкционным особенностям данное изделие обладает рядом преимуществ:

  • надежная конструкция не нуждается в техническом обслуживании,
  • устройство полностью перекрывает поток,
  • наличие низкого гидравлического сопротивления потокам внутри трубопровода,
  • изделие можно устанавливать как горизонтально, так и вертикально,
  • кран легко использовать (закрывать открывать),
  • кран ручного управления позволяет максимально быстро перекрывать поток,
  • корпус можно разбирать, а значит, конструкция легко поддается ремонту и замене деталей,
  • шаровые краны славятся среди специалистов своим длительным сроком службы.

Однако у фланцевого крана есть и свои недостатки, к примеру:

  • изделия с ручными приводами оборудованы довольно длинными рычагами, а значит, монтаж крана на трубу потребует наличия определенного свободного участка около него,
  • большой вес фланцевых кранов,
  • другие шаровые краны по сравнению с фланцевыми моделями стоят дешевле,
  • если жидкость в магистральных трубах содержит твердые вещества, то это может привести к истиранию ходовых частей фланцевого изделия, из-за чего рано или поздно могут образоваться протечки – в таких системах запрещается устанавливать подобные краны,
  • перекрытие тягучего, вязкого или илистого потока в трубопроводе может привести к образованию осадков, вследствие чего кран может отказать в работе – в таких случаях также запрещается монтаж на трубы фланцевых шаровых конструкций,
  • такими кранами нельзя регулировать поток за счет неполного открытия.

Использование фланцевых кранов для бытовых нужд – вполне нормальное явление, но все-таки основное предназначение подобных изделий заключается в обслуживании промышленных трубопроводных систем.
