Фланцевые задвижки: где применяются, достоинства и недостатки

Фланцевые задвижки устанавливаются для регулирования напора в коммуникационных и промышленных водопроводных и газопроводных систем. Запорная арматура всегда устанавливается на трубопроводах любого назначения. В этой статье приводится информация о конструктивных особенностях фланцевых задвижек, областях применения и характерных преимуществ и недостатков. Такие элементы трубопроводов не отличаются сложной конструкцией, надежные, доступные по цене, имеют высокую продолжительность эксплуатационного периода. Такие механизмы устанавливаются для блокирования и открытия потоков содержимого трубопроводов.

Какие бывают задвижки

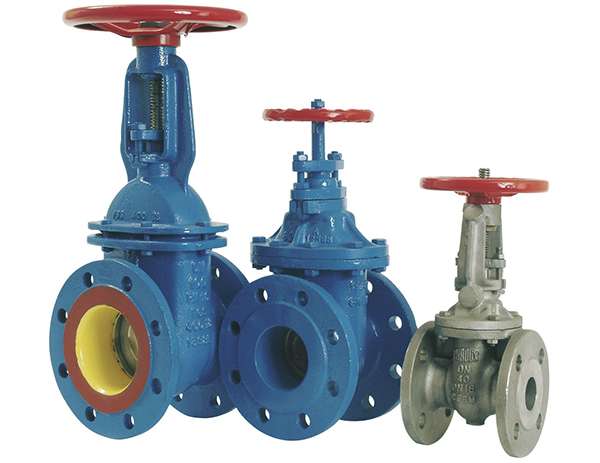

Фланцевые задвижки

Устройство фланцевых задвижек может быть нескольких типов:

  1. Клиновые.
  2. Параллельные.

Клиновые задвижки блокируют проходное отверстие посредством перемещения затворного элемента перпендикулярно направлению потока воды. Особенности параллельных задвижек заключаются в параллельном размещении встроенных уплотнительных поверхностей. Конструкции подобных элементов могут состоять из одного или двух дисков. Задвижки по типу движения подразделяются на несколько основных разновидностей. Крупные габариты являются основной отличительной особенностью подобных элементов.

Второй тип задвижки подразумевает использование невыдвижного шпинделя. Размер подобных изделий значительно меньше. Такие приспособления лучше всего подходят для перекачки водной среды, различных нефтепродуктов и иных материалов, не способствующих образованию коррозии. Различают стальные и чугунные задвижки. Стальные приспособления в большинстве случаев используются для газообразной и жидкой рабочей среды. Чугунные задвижки необходимы для полноценного перекрытия передвигающегося потока. Максимальная допустимая температура для эксплуатации 225 градусов.

В горизонтально расположенных системах оборудуются чугунные задвижки, в которых в вертикальном положении устанавливается выдвижной шпиндель. Управлять таким шпинделем можно в автоматическом и ручном режимах. Использование привода для регулирования работы задвижки отличается высокой практичностью.

Особенности конструкции

Фланцевая задвижка

Несмотря на внушительное количество производимых моделей, доступных на рынке, строение фланцевой задвижки почти везде одинаковое, независимо от того, какое изделие будет устанавливаться на трубопровод. Основным действующим инструментом считается стальной диск или клин, расположенный под прямым углом по отношению к потоку воды. Когда задвижка закрывается, диск зажимается двумя седлами, при этом поток жидкости или газа полностью перекрывается, восстанавливается необходимый показатель герметичности.

Когда вентиль поворачивается, стальной диск отодвигается при помощи штока, и освобождается просвет трубопровода.

Конструкция клина в разных моделях может иметь некоторые отличия:

  • Достаточно высокий показатель герметичности может быть достигнут, благодаря жесткости клина и высокой точности соответствия седел и диска,
  • Двухдисковые клинья сконструированы из нескольких крепко соединенных комплектующих. Это дает возможность минимизировать шансы на заклинивание элемента, при этом конструкция остается полностью герметичной,
  • Модифицированным вариантом двухдискового элемента является так называемый упругий клин. В запорную часть вставляется упругий эластичный материал. Это дает возможность увеличить показатель устойчивости к температурным перепадам и снизить вероятность возникновения дефектов в корпусе,
  • Специальная защитная прослойка EPDM используется для обработки диска, который в значительной степени увеличивает устойчивость к коррозии внутренних элементов задвижки. Плотность сцепления клина с двумя седлами дает в результате хорошую герметичность,
  • Задвижкой можно управлять в ручном режиме или с применением какого-нибудь привода, которые дают возможность управлять трубопроводом на расстоянии.

Подобная элементарная конструкция задвижки дает возможность обеспечить все функциональные требования рассматриваемой системы, ремонт и обслуживание элемента не представляют особой сложности.

Корпус и запорный узел

Строение задвижки

На магистральных торцах такой задвижки отсутствует резьба, на этих местах присутствует специальный фланец, конструктивные особенности которого утверждены ГОСТом 12819-80. Подобная технология дает возможность устанавливать клиновидную задвижку в трубопроводы с возможным повышением уровня давления до 200 атмосфер. Диаметр отверстия в трубе при таких показателях не должен составлять больше 400 мм. Условный проход должен соответствовать минимум 15 мм.

Верхний торец корпуса может оборудоваться специально под фланцевое соединение со встроенной системой запорного устройства. Размеры верхнего фланца определяются стандартами, установленными отдельно для каждой отрасли. Элементы корпуса такой запорной арматуры отливаются в специально изготовленных формах. Сталь и чугун считаются основными материалами для изготовления задвижек. Клиновые задвижки сконструированы так же, как чугунные.

Для жесткого затвора характерны сравнительно крупные задвижки. Именно эти приспособления используются на трубопроводах с сравнительно высоким показателем внутреннего давления. Благодаря жесткому затвору обеспечивается полноценная герметичность закрытого пропускного отверстия. Эксплуатация подобных задвижек имеет определенные особенности. При снижении температуры внешней среды устройство затвора может заклиниваться в самой раме. Только двухдисковый затвор не имеет этого недостатка. Эти запорные механизмы состоят из нескольких дисков, собранных в конструкцию V-образной формы.

Благодаря такой форме механизма, седло корпуса не нужно подвергать процедуре сверхточной обработки. Таким образом совокупная стоимость затвора снижается, расходы платежных средств на производство значительно уменьшаются. Устройство управления задвижкой состоит из таких компонентов:

  1. Шток, скрепленный с дисковым затвором.
  2. Маховик, способствующий вращению штока.

Основной отличительной особенностью такого устройства является высокая надежность. По этой причине подобные задвижки применяются при оборудовании промышленных трубопроводных магистралей.

Характеризующие показатели

Фланцевые задвижки: где применяются, достоинства и недостатки

Для задвижек характерны такие показатели:

  • Рабочая среда, с которой может взаимодействовать задвижка, отличается разнообразием,
  • Максимальная температура рабочей среды составляет 450 градусов,
  • Показатель давления может достигать 25 Мпа,
  • Диаметр может колебаться от 50 до 1200 мм.

Установка задвижек на трубопроводную систему осуществляется с применением стандартных типов фланцев или сварочных аппаратов. Способ крепления задвижек с применением сварки отличается высокой надежностью, особенно актуален при взаимодействии с агрессивными материалами, при высоком давлении рабочей среды. Показатель герметичности подобных устройств всегда на высоком уровне, поэтому возможность протечки практически исключается. К недостаткам подобного способа крепления относится сравнительная трудоемкость процедуры демонтажа в ситуации, когда требуется ремонт.

Оценка экспертов

фланцевая чугунная задвижка

Фланцевые соединения весьма популярны и устанавливаются на промышленных объектах в самых разных отраслях. Такой вид соединения подразумевает использование болтов, между фланками предварительно устанавливаются эластичные прокладки.

В зависимости от показателей давления эксплуатируемой рабочей среды и диаметра изделия можно отличить несколько основных разновидностей:

  • Приварные плоские изделия, не имеющие выступа, изготовленные из стали. Элементарная конструкция выполняется с применением простой листовой стали. Такие приспособления устанавливаются в самых узких трубопроводных системах. На рынке присутствуют как заводские устройства, так и задвижки кустарного производства,
  • Приварные задвижки с соединительным выступом используются для систем среднего диаметра,
  • Задвижки из серого чугуна со впадиной или предусмотренным выступом. Такие устройства можно изготовить при наличии необходимого оборудования. Достаточный показатель герметичности обеспечивается за счет технологии соединения, при которой во впадину фланца входит ответный выступ,
  • Задвижки с пазовым соединением или шипом можно изготовить исключительно в заводских условиях. Необходимый показатель герметизации обеспечивается за счет вхождения шипов в пазы.

Отсутствие каких-либо выступов в устройстве приварных фланцевых задвижек и охват всей поверхности эластичной прослойкой при зажиме. С применением плоских фланцев желательно использовать специальные упругие прокладки с низким показателем жесткости материала.

Наличие царапин и мелких повреждений на фланце нарушает качество плотности и герметичности соединения. Поскольку на фланце нет никаких выступающих поверхностей, скольжение прокладки усиливается с одновременным увеличением вероятности ее проскальзывания. Именно благодаря таким характеристикам полностью исключается возможность эксплуатации подобных устройств.

Преимущества и недостатки

Фланцевые задвижки: где применяются, достоинства и недостатки

К преимуществам фланцевых соединений можно отнести:

  • Надежность,
  • Сравнительная легкость установки,
  • Возможность многократного демонтажа,
  • Поток используемого вещества может запускаться в любом направлении,
  • Простота конструкции и качество материалов обеспечивают высокую продолжительность эксплуатационного периода,
  • Низкий показатель гидравлического сопротивления.

К недостаткам подобных соединений относятся:

  1. Высокая стоимость производства по причине необходимости использования большого количества металла. Удорожание обуславливается увеличением массы фланцев, а также их толщины, количества используемых болтов для фиксацию, применением толстолистового металла.
  2. Для изготовления крупногабаритных фланцев приходится использовать большие токарные станки, позволить себе которые может далеко не каждый производитель.
  3. Регулировать интенсивность потока среды при помощи такого механизма невозможно. Задвижка должна быть открыта или закрыта полностью.
  4. Просвет долго открывается и закрывается.
  5. Строительная высота устройств очень большая. Особенно это касается механизмов с выдвижным клином. Это делает установку намного сложнее.

Также следует упомянуть основные особенности установки подобных задвижек. Диаметр фланцев на трубах и задвижке должен совпадать. Ответные фланцы крепятся к трубе при помощи сварочного аппарата. Между соединяемыми элементами размещается специальное эластичное уплотнительное кольцо.
