Для чего применяется обратный клапан в системе водоснабжения

Обратный клапан на воду это элемент защиты трубопровода, обеспечивающий передвижение воды в определенном направлении, без возможности обратного перетока. На корпусе обратного клапана отлита стрелка, указывающая направление водного потока.

Обратный клапан водопровода

Для чего необходим обратный клапан водопровода

В загородном доме система ГВС и холодного водоснабжения подключается к автономному источнику воды – скважине, колодцу или неглубокому роднику. Но даже с глубины 4-10 метров воду необходимо доставить в дом без потерь, при этом длина водопровода может быть разной. Если погружной или глубинный насос работает постоянно, то проблем с доставкой воды в трубы или накопительный резервуар в нужном направлении не будет, но, как только насос отключится, вода не только перестанет поступать в трубы – она сольется обратно в скважину.

Погружной насос

При большой длине труб каждое включение насоса будет сопровождаться значительной временной паузой, необходимой для нового заполнения трубопровода водой. Вот для чего нужен клапан – он ускоряет новый запуск системы водоснабжения, не позволяя воздуху заполнить трубопровод любой длины.

Обратный межфланцевый клапан

Поэтому в водоснабжение обратный клапан устанавливается в обязательном порядке, чтобы обеспечить движение воды только в одну сторону – при изменении направления потока запорное устройство блокирует водовод, и вода остается в трубах.

Принципы действия обратного клапана

Где устанавливается обратный клапан

Запорная арматура водопровода стандартно ставится на резьбовое соединение рядом с водозабором – на поверхности или рядом с погружным насосом. Диаметр механизма должен соответствовать диаметру водовода. Так как обратный клапан в системе одоснабжения расположен рядом с грунтом дна источника воды, то на него необходимо установить сетчатый фильтр грубой очистки.

Установка обратного клапана

Если устройство устанавливается на центробежный погружной или глубинный мембранный насос в системе водоснабжения, то оно должно крепиться на патрубке или на шланге для более удобного размещения в скважине. Если запорный механизм устанавливается в схему с поверхностным насосом, то крепить его можно и на поверхности, обойдясь без грубого фильтра, но если установка обратных клапанов в автономном водопроводе с погружным центробежным насосом неизбежна, то после насоса рекомендуется врезать другой фильтр герметичный проточный.

Как устроен механизм

Корпус клапана сделан металлическим цилиндрическим, из латуни или бронзы. В корпусе отлита полая камера, которую перекрывает прокладка. Плотно закрытый механизм в системе водоснабжения не пропускает воду благодаря пластиковой или резиновой прокладке, которая поджимается стальной пружиной.

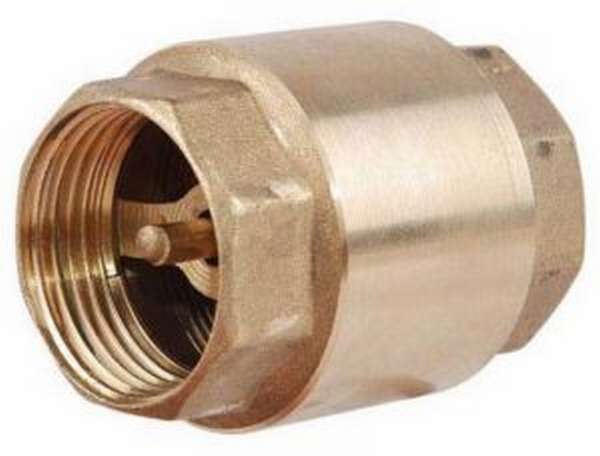

Устройство обратного клапана

Корпуса новых сантехнических устройств обратного хода делаются сборными, внутри устанавливаются клапанные группы и пружины, которые доступны для ремонта или замены посредством разборки корпуса. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус собирается на резьбовое соединение, а схема водоснабжения в нужном направлении определяется по стрелке. Для ХВС корпуса имеют Ø 50-300 мм, для ГВС, где давление воды больше – 50-110 мм.

Разновидности устройств

Конструктивно бывают не только клапаны, но и затворы. Клапаны оснащены дисковой задвижкой, затворы золотником с пружиной и уплотнителем. Механизмы с задвижками могут быть ударными и безударными.

  1. В загородных домах для повышения надежности устанавливают подъемный обратный механизм, который может держать столб воды до нескольких десятков метров.
  2. Обратный клапан подъемного типа

  3. Обратный клапан шарового исполнения оснащен запорным конусообразным шаром, который перекрывает воду.
  4. Обратный клапан шарового типа

  5. Обратный механизм с поворотной пластиной блокирует поток воды перемещением пластины при смене направления потока воды
  6. Обратный клапан поворотного типа

Обычно при утечке на клапане его не ремонтируют, а заменяют на новый, так как стоимость нового изделия сопоставима со стоимостью ремонта старого.

Затворы в системе водоснабжения

Но увеличить время эксплуатации устройства обратного хода можно установкой фильтра или системы фильтров. Даже обычного сетчатого фильтра хватит для кратного увеличения срока службы устройства.
