Для чего нужен обратный клапан на канализацию

Почти во всех старых домах – «сталинках» и «хрущевках» и в зданиях более ранней постройки на I и II этажах в систему общей канализации устанавливают обратный клапан для канализации 50 мм, или других, увеличенных, размеров. Зачем? Это устройство предназначено для предотвращения обратного потока канализационных стоков, которые могут попасть в квартиры при несоблюдении правил эксплуатации канализационной системы – общедомовой или квартирной. Кроме того, вместе со стоками в дом попадает и неприятный запах. Обратный запорный клапан для канализации 110 мм или 50 миллиметров не только препятствует противотоку сточной жидкости, но и не дает грызунам попасть в квартиры через трубы канализации.

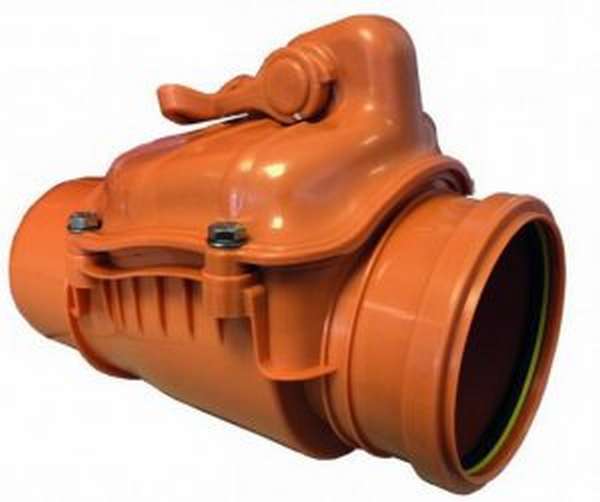

Обратный клапан для канализации

Почему возникают засоры канализации

  1. В бытовые стоки попадает вода со всевозможными примесями: жир, химикаты, масла растительного и животного происхождения, твердые частицы, коллоидные массы, которые при трении о стенки канализационного трубопровода из чугунных труб оседают на них, со временем затвердевая и значительно уменьшая диаметр трубы. Избавиться от этой неприятности поможет проливка труб горячей водой или специальными химикатами, соляной кислотой, а также запорная арматура в виде обратного клапана,
  2. Уменьшенный диаметр трубы из-за засора

  3. При неправильном монтаже или эксплуатации труб канализации возникает обратный уклон трассы, способствующий появлению пробок и засоров. Из-за этого теряется скорость потока сточных вод, или слив совсем останавливается. Неправильный уклон может быть и в бо́льшую сторону, и тогда высока скорость потока не дает унести всю грязь и мусор, и он накапливается в каком-то повороте или соединении труб,

Засоры канализации

Используют обратный клапан Ø 50, 100 или 150 мм или больше при наличии в трассе трубопровода множества соединений под углом в 900, где сточные потоки резко затормаживают или останавливаются. Остановившись, стоки накапливаются и начинают подниматься до уровня первого и даже второго этажей, вытекая из квартирной канализации в самых неожиданных местах. И здесь поможет запорный обратный клапан, который не пропустит стоки обратно в жилье.

Читайте также:  Как выбрать правильный водопроводный кран: виды, устройство, подводные камни и установка своими руками

Особенности механизма

Диаметр обратного клапана должен соответствовать диаметру труб канализации – 32 мм, 40-50 мм, 100-110-150 мм, и больше. Ведь клапан можно врезать не только в основной стояк, но и в отводную трубу для определенной квартиры или бокового стояка.

Схема работы обратного клапана

Устройство и разновидности обратных клапанов:

  1. Поворотные и лепестковые клапана. Корпус из пластика с цилиндрической задвижкой внутри. При нормальном потоке сточных вод задвижка находится в поднятом положении, при отсутствии слива она опускается и перекрывает трубу. Вместо задвижки может устанавливаться мембрана, которая управляется кнопкой на корпусе. Размеры корпуса лепесткового клапана больше диаметра трубы, поэтому он имеет крышку для ревизии,
  2. Для чего нужен обратный клапан на канализацию

  3. Подъемный клапан перемещает задвижку пружиной. Удаление засоров и ремонт клапана производится через ревизионный лючок,
  4. Подъемный клапан

  5. Шаровый обратный клапан канализации работает почти так же, как и шаровый кран – напор слива задвигает шарик в нише, при отсутствии напора шарик перекрывает трубу. Недостаток такого механизма в том, что шарик не всегда плотно прижимается к корпусу, пропуская какое-то количество канализационных вод,
  6. Шаровой обратный клапан

  7. Межфланцевый механизм имеет самые маленькие размеры в линейке этих устройств. Выглядит межфланцевый клапан как цилиндр с заслонкой внутри. Заслонка выполняется в разных вариантах: в виде тарелки на пружине, или в виде двух пластинчатых половинок, прикрепленных к основному стержню. Маленькие габариты клапана позволяют устанавливать его только на водопроводной трассе,
  8. Обратный вертикальный механизм, в котором входное и выходное отверстия находятся на разных уровнях относительно горизонтальной оси. В воздушную камеру между этими патрубками при прохождении стоков и открывании мембраны поступает воздух, и по окончании канализационного слива воздух давит на мембрану и закрывает отверстие. Такие клапана можно врезать в трубу как вертикально, так и горизонтально.
  9. Обратный вертикальный клапан

Основные моменты при выборе клапана на канализацию – габариты устройства, материал корпуса и задвижек, технология монтажа, компания-производитель. На бренде производителя остановитесь отдельно- лучше приобрести дорогое, но более надежное устройство, чем дешевый механизм, который через короткое время придется снова менять или ремонтировать.

Установка обратного клапана для канализации

Монтажные нюансы

Обратные клапана диаметром до 50 мм обычно устанавливают на внутреннюю трубу канализации в квартире. Место, где удобнее всего расположить устройство, нужно выбрать таким образом, чтобы клапан можно было удобно менять, чистить или ремонтировать.

Конструкция канализационной системы

  1. Обратный механизм с пластиковым корпусом устанавливается проще, чем металлический – он выполнен без резьбы, и надевается патрубком на раструб, предварительно поверхности смазываются смазкой,
  2. Модели с корпусом из стали или чугуна крепят на трубу болтовым соединением. Герметичности добиваются стандартно – паклей или герметиком.
  3. Монтаж обратного клапана на канализацию

Важно! При установке клапана обращайте внимание на направление стрелки, которая есть на всех без исключения обратных механизмах. Стрелка указывает направление потока канализации от сантехнических приборов к сливу коллектора.
