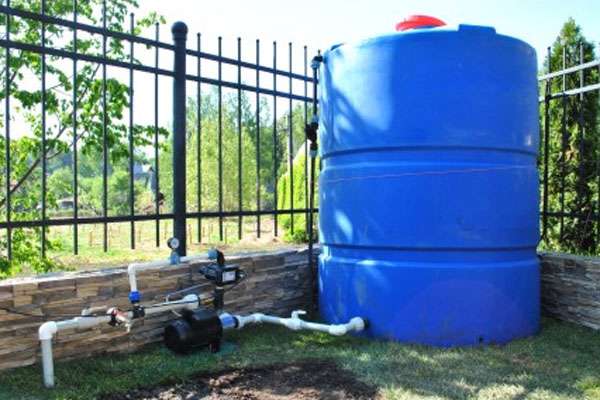

Для чего нужен накопительный резервуар для водоснабжения

Постоянная подача воды в загородный или дачный дом – необходимость, вызванная санитарными нормами и требованиями по суточному потреблению воды одним человеком. Кроме того, вода нужна для технических и садоводческих нужд, и при отсутствии централизованного водопровода система водоснабжения частного дома с накопительным баком – наиболее приемлемое решение. Чем больше будет накопительная емкость для водоснабжения дома и участка, тем дольше можно не подкачивать в нее воду, сохраняя требуемое для бытовых нужд давление в трубопроводе холодного и горячего водоснабжения.

Так как ручное наблюдение и управление уровнем воды в накопителе затруднительно, в схему водоснабжения включают блок автоматического управления, состоящий из механических и электронных узлов и элементов.

Для чего нужен накопительный резервуар для водоснабжения

Стандартная схема водоснабжения дома с накопительной емкостью и насосом

Узел состоит из таких узлов, элементов и деталей:

  1. Пластмассовый или металлический резервуар объемом 100-1000 л,
  2. Насос для подкачки воды,
  3. Ресивер,
  4. Реле регулировки столба воды,
  5. Переходник, манометры, обратный и поплавковый клапаны, армированный шланг,
  6. Американки с внутренней и наружной резьбой,
  7. Переходники и муфты МРН и МРВ,
  8. Счетчик воды, фильтр грубой очистки в колодце или в скважине, запорная арматура.

Трубопровод подачи и распределения делается из ПВХ труб ø 32 и 20 мм.

Для чего нужен накопительный резервуар для водоснабжения

Как работает схема водоснабжения дома

Приведенная выше схема водоснабжения частного дома функционирует автоматически, и контролировать ее нужно только по время пуско-наладочных работ. При раздаче воды по точкам водоразбора запорные вентили на входе в резервуар закрываются, выходные задвижки открываются, насос отключен автоматическим клапаном, так как бак полный.

Как вода попадает в бак? Проходя фильтр грубой очистки и поплавковый клапан, вода наливается в резервуар до установленного поплавком уровня, после чего клапан закрывается, а дублирование прекращения подачи происходит при помощи запорной арматуры – задвижки.

Читайте также:  Затвор дисковый фланцевый: где устанавливается, способы установки

После того, как уровень воды в баке уменьшился, запорные краны между накопительным баком и точками водоразбора закрываются, и включается насос подкачки. Ресивер служит определителем нижней и верхней контрольной точки требуемого давления для включения/выключения насоса.

Насос для воды из скважины защищается от аварийных ситуаций УЗО или другими автоматическими выключателями, с током срабатывания на 10 % больше мощности насоса. Так, для насоса резервуара подвода воды в дом мощностью 0,77 kW устанавливается автомат с током срабатывания 3,85 A ((770 W + 77 W) / 220 v), согласно производимой линейке приборов – на 5 A.

Схема водопровода с сантехническими приборами и другим бытовым оборудованием, предназначенным для расхода воды, проектируется с двумя трассами, которые монтируются на некотором расстоянии друг от друга. Одна ветка прокладывается рядом с системой подачи воды, вторая монтируется по стене или по полу скрытым способом. Домашнее автономное водоснабжение частного дома оснащено водяным аккумулятором – баком из пластика или металла, который чаще всего устанавливается на чердаке дома.

Если используется автономная насосная станция, то стандартный ее комплект это:

  1. Малошумный насос,
  2. Ресивер для минимизации гидравлических ударов в системе водоснабжения,
  3. Фитинговая система для коммутации всех соединений,
  4. Армированные шланги, соединяющие мембранный бак (ресивер) с насосом,
  5. Реле и манометры, блок управления.

Требованиями СНиП высота помещения насосной станции должна быть ≥ 2,5 м.

Вода подается к накопителю через плунжерный поплавковый клапан, в состав которого входят выходной патрубок, плунжер и уплотнитель, поплавок и рычаг. После заполнения емкости клапан дополнительно перекрывается задвижкой.

Для чего нужен накопительный резервуар для водоснабжения

Пуско-наладочные работы

Перед первым запуском системы водоснабжения с накопительным баком нужно, чтобы в камере турбины и на всасе была вода.

  1. Из корпуса турбины вывинчивается заглушка, в отверстие вставляется лейка,
  2. Вода заливается небольшими порциями по 0,5 л,
  3. Заглушка ввинчивается обратно.

По показаниям манометра контролируется наличие воды в трубопроводе. Манометр врезается в систему после счетчика.

Автоматическая защита дома от перелива состоит из:

  1. Переходника ø 1//,
  2. Прорезиненного шланга ø 32 мм,
  3. Сифона,
  4. Хомутов для труб слива ø 50 мм.

В канализацию дома крепится тройник, к которому подсоединяется патрубок сифона. Все соединения трубопровода канализации рекомендуется герметизировать силиконовым герметиком. Аварийный слив без насоса оборудуется перед обратным клапаном всаса.

Разгерметизация схемы может произойти из-за того, что:

  1. Изношены уплотнители на любом участке схемы или на сантехнических приборах,
  2. Появилась трещина в мембране ресивера,
  3. Сломался золотниковый клапан ресивера,
  4. Нарушена технологии монтажа.

Определить, есть ли утечка, можно по следующим признакам:

  1. Вода не разбирается, но насос работает и накопительный бак периодически наполняется,
  2. Если насос выключен, а манометр регистрирует уменьшение давления в системе.

При обнаружении вышеперечисленных признаков утечки необходимо визуально проверить все стыки, соединения, места герметизации, повороты, клапаны и фитинги. Устраняется неисправность на месте заменой дефектного механизма, прокладок, уплотнителей или участка трубопровода.

Как настроить автоматику насосной станции

Блок автоматического управления включает в себя мембрану с рабочим механизмом срабатывания, контактную электрическую группу, корпус устройства и регулировочные винты для установки точного срабатывания мембраны.

При повышении давления мембрана начинает двигаться, воздействуя на рабочий орган, который включает или выключает контактную группу питания насоса. Заводские настройки реле предусматривают его срабатывание на уровне 1,8 2,8 бар. При достижении 1,8 бар двигатель насоса начинает работать, при достижении 2,8 бар отключается.

Перевод блока в другой диапазон давления проводится регулировочными винтами – по часовой стрелке давление срабатывания мембраны увеличивается, против часовой – уменьшается. Во время регулировки давления результаты следует периодически проверять в реальном рабочем режиме.

Для чего нужен накопительный резервуар для водоснабжения

Выводы

Профилактические работы по очистке соединений в блоке автоматики и контактов группы необходимо проводить раз в полгода – это поможет обойтись без внеплановых ремонтов и избежать аварийных ситуаций с переливом и утечками.
