Давление в системе отопления: какое должно быть в многоэтажном и частном доме

Любая индивидуальная система отопления на газовом, электрическом или твердотопливном котле использует в качестве теплоносителя рабочую жидкость, которая должна обладать определенными характеристиками, в том числе – иметь соответствующее рабочее давление в отопительной системе частного дома. Значение напора теплоносителя определяет свойства и характеристики материалов, приборов и оборудования, которое будет использовано в системе. Потому рабочее давление в трубах отопления многоквартирного или частного дома влияет на стоимость монтажа отопительной системы в целом, на безопасную и длительную ее эксплуатацию, на графики ремонта и профилактического обслуживания оборудования и теплотрассы.

контроль давления в системе отопления

О параметрах напора жидкости хозяину дома или квартиры рекомендуется знать следующее:

  1. Измеряется давление атмосферах (Атм), барах (Бар) или мегапаскалях (МПа),
  2. В трубопроводе может быть напорное давление воды в системе отопления, а также статический напор, который есть всегда и независимо от того, это отопление многоквартирного дома или загородного жилья. Статическое давление в системе отопления будет присутствовать даже при выключенном котле, если рабочая жидкость не слита из магистрали,
  3. Напорное (динамическое) давление в системе индивидуального или централизованного отопления создается при перемещении теплоносителя по контуру силой гравитации или при помощи циркуляционного насоса. Этот параметр воздействует на все элементы отопления,
  4. Существует термин предельно максимальное или предельно допустимое давление. При превышении этого порога может произойти авария или выйти из строя какой-либо элемент системы,
  5. Рубашка (теплообменник) котла является самым слабым звеном в трассе при перепадах напора жидкости в системе отопления. Среднее значение предельно допустимого давления в разных моделях котлов – около 3 Атм. Трубы, радиаторы, фитинги и запорная арматура могут выдержать гораздо более высокое давление, что также зависит и от материала изготовления, и от диаметра изделия, и от параметров его эксплуатации,

На среднее арифметическое значение показателя напора жидкости в отоплении многоквартирного или загородного дома влияют также длина магистрали, высота дома и количество этажей в нем, количество радиаторов, диаметр трассы, и многое другое. Рабочее и избыточное давление должны рассчитываться при проектировании системы с тем, чтобы по этим параметрам можно было подобрать оборудование и приборы для конкретной тепломагистрали.

Для малоэтажных зданий диапазон напора теплоносителя в подающем трубопрооде 1,5-2 Атм. Для высотных зданий параметры теплоносителя системы отопления по давлению лежат в диапазоне 2-4 Атм. Для любых отапливаемых объектов в трубопровод устанавливается контрольно-измерительная аппаратура, в том числе и манометр.

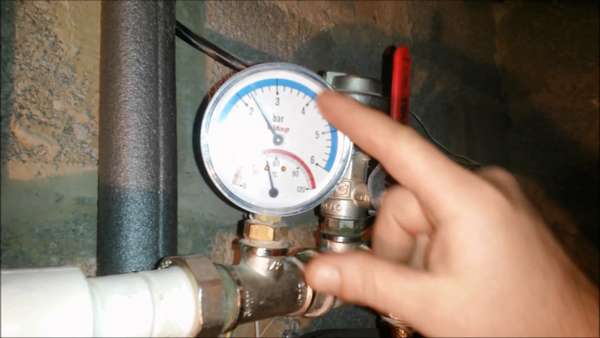

манометр для системы отопления

Зачем контролировать давление в системе отопления открытого и закрытого типа

Индивидуальные отопительные системы классифицируются по двум типам:

  1. Открытая система отопления под напором, в которой через расширительный резервуар в трубы может попасть воздух, а теплоноситель перемещается по трубам благодаря циркуляционному насосу или естественной гравитации. В такой схеме установка манометра систему отопления обязательна,
  2. Закрытая схема с повышенным напором в трубах, рабочая жидкость изолирована от воздуха.

Чтобы открытое отопление работало в пределах нормы, котел монтируется в самой низкой точке помещения, расширительная емкость – в самой высокой. Диаметр трубопровода на выходе теплового генератора должен быть больше, чем на входе. Обычно в таких схемах присутствует низкое давление, поэтому схему используют в малоэтажных домах.

монтаж котла в нижней точке помещения

В закрытой схеме в небольших домах хватает давления в системе отопления 1,5-2 Атм при небольшой протяженности теплотрассы и расчетным количеством обогревательных приборов (батарей, регистров или радиаторов). В домах этажностью более пяти этажей рекомендуется установить циркуляционный насос.

Производительность системы повышают именно включением насоса, мощность которого позволяет удлинять магистраль отопления на любое расстояние, а количество радиаторов – не ограничивать. В закрытой системе отопления радиаторы подключаются по любой схеме – последовательно или параллельно, с нижним, верхним или диагональным подключением. Также в закрытой системе отопления параметры давления таковы, что нагрузка на теплообменник котла всегда будет безопасной.

Контроль и регулировка давления в системе отопления централизованного или индивидуального обустройства производится стрелочными манометрами, не требующими подключения к электросети. В зависимости от показателей манометра, тепловое давление можно повысить или снизить.

Устанавливают манометры на трубе подачи и трубе обратного хода котла, на верхнем и нижнем уровнях магистрали, перед циркуляционным насосом и после насоса. Иногда дополнительные приборы для измерения давления врезают в разветвления трубопровода. Но простой контроль не позволяет решить проблему, как поднять давление в системе отопления или отрегулировать его в сторону уменьшения.

Причины роста избыточного давления

Иногда давление подаваемой рабочей жидкости возрастает, что видно по показаниям манометров, и этот избыток появляется вследствие следующих причин:

  1. Температура рабочей жидкости увеличилась, и она расширилась,
  2. Носитель тепла перестал перемещаться по трубам,
  3. Перекрыт клапан или задвижка на участке трассы,
  4. Труба засорилась или появился воздух, образовавший пробку,
  5. При неплотно закрытом вентиле подачи в котел постоянно поступает холодная вода,
  6. Не соблюден расчетный диаметр труб,
  7. Насос слишком мощный или неправильно установлен.

После выяснения конкретной причины возникшей поломки ее устраняют, но так бывает не всегда. Иногда давление в центральной или индивидуальной системе отопления повышается скачкообразно, и это может быть вызвано закипанием рабочей жидкости в котле. Такое поэтому резкое повышение давления нужно срочно уменьшить, и для этого существует расширительный бак закрытого или открытого типа.

схема с расширительным баком

Расширительный резервуар не нужен в системе центрального отопления, но в индивидуальной схеме он обязателен. Мембранный резервуар это герметичный бак, состоящий из двух камер с резиновой перегородкой между ними. Одна камера служит для горячей рабочей жидкости, вторая для воздуха. При перегревании теплоносителя и росте давления резиновая мембрана смещается и расширяет объем камеры минимизирует возможный гидравлический удар от перепада давления.

Кроме расширительного бачка, при закипании или резком возрастании давления в системе по другой причине в трубы врезаются предохранительные и перепускные клапаны, чтобы снизить давление под напором. При повышении давления некоторый объем горячей воды сливается в канализацию, предохраняя трубы и котел от разрушения. Перепускные клапаны перенаправляют рабочую жидкость в малый контур, также защищая схему от перегрева и выхода из строя.

Жесткая вода сильно влияет на состояние внутренних стенок труб и запорной арматуры, так как отложения минеральных солей уменьшают диаметр изделий, тем самым повышая давление в системе и в радиаторах теплотрассы.

засор труб

Поэтому лучшая профилактическая меры – водоподготовка, то есть, наполнение магистрали заранее подготовленной и обессоленной жидкостью. При заливке в котел обычной водопроводной воды его придется постоянно чистить, как и всю систему. Для этого используют как механические средства очистки, так и химические реагенты или специальное оборудование (гидродинамическую машину).

Почему падает давление в трубах

Давление может иметь сниженные показатели и уменьшаться плавно, постепенно, или резко, скачкообразно. У такого поведения контура могут быть две причины:

  1. Теплообменник котла вышел из строя – протекает или забит,
  2. Утечка воды в схеме монтажа трубопровода.

При поломке котла провести диагностику неисправности и отремонтировать агрегат не всегда можно своими руками, потому что причиной выхода котла из строя могут быть:

  1. Грязь и засоры в емкости котла,
  2. Микротрещины в корпусе или в рубашке теплообменника,
  3. Высокая степень износа всех узлов схемы,
  4. Заводские дефекты теплового генератора или дефекты расширительного резервуара,
  5. Нарушения корпусов запорной арматуры.

Утечка в трубах или в котле – самая распространенная поломка, приводящая к снижению давления в разводке схемы. Местом протечки может быть плохая пайка полипропиленовых труб или некачественная сварка металлических изделий, неплотные сопряжения труб с радиаторами, и трещины в изношенных узлах и элементах магистрали, трещины в мембране расширительного резервуара, и так далее. При этом неисправность расширительного бачка обнаруживается легко и быстро, без помощи специалистов: нужно несильно нажать на нагнетающий золотник, и если из камеры потечет или начнет капать вода, то мембрану необходимо срочно менять.

протечка системы отопления

Место протечки в трубах разводки найти сложнее, особенно, если магистраль смонтирована скрытно – в нишах стен или под полом. Первым делом проводят визуальный осмотр открытых видимых участков трассы: даже на сухом полу при небольших протечках могут остаться засохшие пятна от воды – это солевые отложения или ржавчина, если трубы металлические. При правильно организованной схеме разводки аварийный участок теплотрассы можно отключить без остановки всей системы (для этого существуют коллекторы или байпасы), и безопасно обнаружить и ликвидировать неисправность.

Если визуальный осмотр не дал никаких результатов, а также, если трасса теплопровода установлена скрытым способом, магистраль необходимо опрессовать. Это значит, что в систему необходимо подать теплоноситель под высоким, максимально возможным давлением, чтобы выявить места утечки теплоносителя. Своими силами опрессовку провести сложно, так как для этого потребуется специальное компрессорное оборудование и опыт.

Теоретически опрессовка проводится следующим образом: сначала фиксируется существующее давление в системе, затем из труб сливается вся рабочая жидкость, котел и обогревательные приборы (полотенцесушители, батареи, регистры или радиаторы) изолируются, а в контур при помощи компрессора подают воздух под давлением, на 20% выше от номинального. В «накачанном» состоянии трубы должны простоять 3-5 часов, после чего повторяют замер давления в магистрали. Если давление понизилось, ищут участок, где происходит утечка: открытые взгляду стыки и швы трубопровода смазывают раствором мыла, и, если воздух будет выходить, он будет выходить с шипением и образовывать пузырьки. Аварийный участок необходимо загерметизировать или же заменить новыми трубами.

Если давления нет в системе центрального отопления, то это может быть авария на стороне котельной, или же точно такая утечка в теплотрассе, как было описано выше.

Если давление в трубах скачет в течение нескольких дней или недель, то необходимо проверить все соединения, стыки, фитинги, на предмет их герметичности и работоспособности. Это такие узлы, как:

  1. Манометры и воздухоотводчики,
  2. Предохранительные и перепускные клапана,
  3. Автоматические воздухоотводчики и другое автоматическое оборудования для контроля и регулировки давления.

Как работает мембранный расширительный бачок и как рассчитать его объем

Расширительный мембранный резервуар это герметичная металлическая или пластиковая емкость, которая поделена на две герметичных камеры резиновой мембраной. Камера для воды подключена к контуру отопления схемы трубной разводки. Водяная камера подключена к контуру отопления. В воздушной камере создается рабочее давление, и сколько бар необходимо поддерживать в этом отсеке расширительной емкости, зависит от конкретной схемы отопления, длины труб, количества радиаторов и характеристик котла.

расширительный бак

Циркуляционный насос, врезанный в отопительный трубный контур, создает номинальное давление для рабочей жидкости. Кроме того, дополнительное давление появляется от нагрева теплоносителя. Объем воды, который появляется вследствие ее расширения и повышения давления, подается в водяную камеру расширительного резервуара. Так как при рабочем давлении в трубах оно будет всегда выше, чем в воздушном отсеке резервуара, резиновая мембрана выгибается, изменяя объем обеих камер. Поэтому повышенное давление в водяной камере уменьшается из-за того, что в воздушной камере давление увеличивается. Такая конструкция бачка помогает поддерживать показатель давления в трубах приблизительно на одном стабильном уровне. Излишки нагретой воды сливаются в канализацию дома или квартиры, давление стабилизируется.

Как рассчитать требуемый объем расширительной емкости мембранного типа, чтобы контур был стабильным, а сам бак не занимал много места:

Vb = Vс х Kt / F,

Где:

  1. Vb рассчитываемый объем расширительного резервуара,
  2. Vс общий объем рабочей жидкости в контуре,
  3. F коэффициент эффективной работы расширительной емкости,
  4. Kt коэффициент, который применяется при расширении объема нагревающейся рабочей жидкости. Этот коэффициент будет разным для обычной воды и для антифризов, и его значение берут из справочных таблиц.

Также объем мембранного резервуара можно определить следующими способами:

  1. Снять показания водомера, чтобы узнать, сколько воды требуется на полное заполнение труб отопления,
  2. Рассчитать и сложить результаты объемов всех узлов контура – рубашки отопительного котла, объема всех труб теплотрассы, объема радиаторов и системы «теплый пол», если она есть.
  3. Если отопление монтируется в небольшом здании (садовый или дачный домик), то можно обойтись и без расчета, а применить простейшее правило: на 1 кВт тепловой мощности теплогенератора расходуется около 15 литров рабочей жидкости, которую заливают в систему.

Коэффициент F расширительного резервуара также рассчитывается по такой формуле:

F = (Pmax – Pb) / (Pmax + 1),

Где:

  1. Pmax – максимально допустимое давление в рабочем контуре отопления. Pmax зависит от множества факторов, в том числе и от технических и эксплуатационных характеристик котла, а также от конструкции и параметров радиаторов и запорной арматуры в схеме,
  2. Pb давление, которое должно, быть в системе в рабочем режиме воздушной камеры расширительного резервуара. Этот показатель обычно указывается в техническом паспорте изделия, так как рассчитывается еще при проектировании бака. Кроме того, бывают случаи, когда поднимать давление в воздушном отсеке расширительной емкости приходится самостоятельно. Для этого воздушная камера оборудуется специальным ниппелем. При таком устройстве мембранного резервуара подкачивать воздух и контролировать давление в бачке можно обычным автомобильным насосом со встроенным манометром.

Стандартное давление для небольших отопительных контуров отопления с ручной подкачкой насосом – 1-1,5 Атм. Зная этот параметр, можно использовать его в вышеприведенной формуле.

Выводы

При монтаже любой отопительной схемы помните, что нерабочая или часто ломающаяся схема – это дополнительные денежные и другие материальные расходы, это отсутствие комфортного микроклимата в доме, это угроза безопасности и здоровью проживающих в доме людей, поэтому соблюдение и поддержка номинального давления в трубах жизненно необходима.
