Что такое трубная резьба виды, особенности соединений, таблица размеров

Термин трубная резьба объединяет группу стандартов ГОСТ 6211-81, BSW (British Standard Whitworth – британский стандарт) и BSP (стандарт с конической резьбой по гост 6211), и предназначена для соединения цилиндрических отрезков, фитингов и деталей конструкции. Согласно требованиям ГОСТ, трубная цилиндрическая резьба используется в соединениях цилиндрической формы и в соединениях внутренних насечек с конической наружной профильной выемкой. Типоразмеров и других стандартов для дюймовых и других соединений очень много, но профессиональный сантехник обязан знать их наизусть, чтобы оптимально пользоваться возможностями сопряжений на основе таких насечек. Существует специально разработанная справочная таблица с типами, диаметрами и размерами резьб в одном стандарте измерений.

Спиральная выемка в металле это последовательный ряд выемок в цилиндре металла, которые выбраны по спирали. Такая винтовая трубная цилиндрическая резьба часто используется не только на цилиндрических деталях (трубах), но и на конусообразных элементах соединений. Выемка трубная (дюймовая, коническая, с разными диаметрами и шагом спирали) выполняется по всей длине равномерно, и предназначена для создания винтового соединения двух элементов конструкции. Основной ареал использования подобных соединений – инженерно-коммуникационные системы, автомобиле-, судо- и авиастроение, строительство. Стандартные размеры трубной резьбы отображаются в мм (миллиметрах) или в дюймах. Причем обычный (английский) 1 дюйм равен 25,4 мм, трубный дюйм равняется 33,5 мм (для наружной выемки). Ниже приведена небольшая сравнительная таблица для цилиндрической выемки в дюймах и миллиметрах:

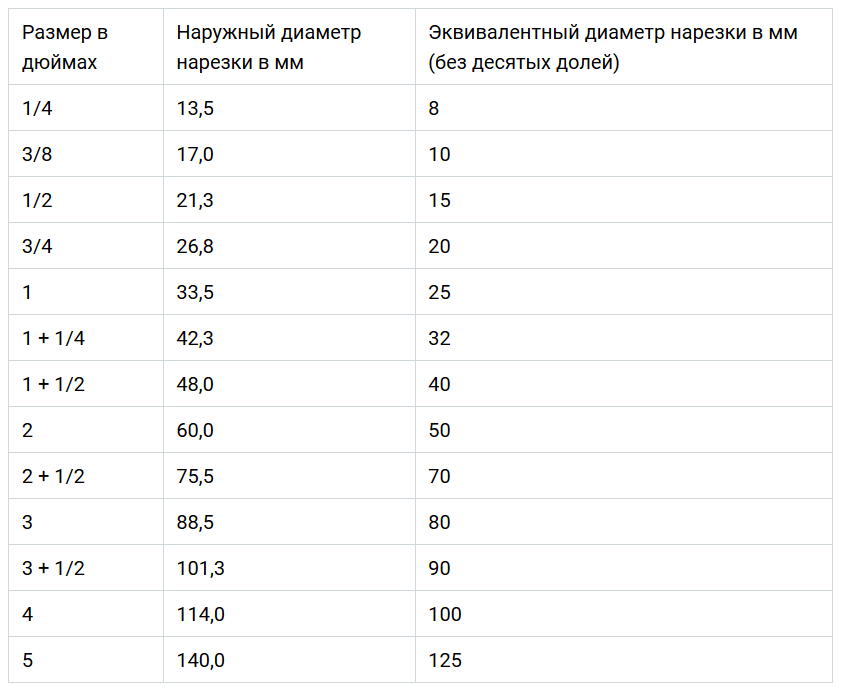

Таблица размеров трубной резьбы

Винтовая трубная резьба размеры которой в дюймах и миллиметрах приведены выше, подразделяется на 2 категории:

  1. В виде равностороннего треугольника с углами 600 в метрической насечке с основными и мелкими параметрами. Обозначается такая спираль символом «М», где значения знака – метрическая насечка,
  2. Дюймовую нарезку нарезают только на деталях из металла, и используют в основном на цилиндрических соединениях инженерных коммуникаций.
Читайте также:  Расширительный бак для водоснабжения: для чего нужен, принцип работы

Распространенная трубная цилиндрическая резьба считается отдельной разновидностью соединений, ее нарезают на деталях из металла и полимеров. Чаще всего трубная цилиндрическая резьба применяется для монтажа бытовых систем отопления, водопровода, и т.д.

Особенности соединений

Основные параметры типоразмеров насечек имеют следующие критерии:

  1. Направление и местоположение,
  2. Профильные выступы или выемки на спирали насечки,
  3. Единица измерения 1 дюйм или 1 мм,
  4. Внутренний диаметр нарезки. Это обозначение для болтовых соединений измеряется по внутреннему профилю, для гаек по внешнему,
  5. Шаг насечки это расстояние между двумя параллельными витками,

Визуально определить разновидность и размеры трубной спиральной насечки тяжело, поэтому для точного определения этих параметров пользуются штангенциркулем, и по окончании измерений сравнивают их с данными из таблицы.

Размеры дюймовой трубной и размеры метрической выемки в металле отображаются по-разному, и отталкиваются при измерении и отображении результатов от величины поперечного сечения цилиндрического элемента. Метрическую насечку определяют по диаметру изделия и шагу спирали. Дюймовая насечка определяется по числу витков на 1 дюйм или какую-то часть дюйма. Не забывайте, цилиндрическая нарезка в дюймах – это 33,24 мм, при этом таблица может отображать значение 33,5 мм.

Независимо от метрической насечки трубная резьба дюймовая имеет острый профиль и закругленную верхнюю часть нарезки. Определение «шаг» в дюймовом и метрическом скручивании тоже имеет разные значения:

  1. Для дюймовых нарезок считают витки на дюйм,
  2. Для метрических нарезок нужно взять определенную длину участка и пересчитать число витков на дюйм на нем, после чего длину участка разделить на количество витков. Расчет проводится с точностью до десятых долей.

Существует три технологии нанесения нарезки:

  1. Выполняться резьба трубная цилиндрическая может методом наката,
  2. Нарезание витков на токарных станках,
  3. Ручная нарезка при помощи плашек и метчиков.

Цилиндрическое соединение

Стыкуются детали цилиндрических конструкций методом скручивания, что дает высокую прочность соединений при простоте исполнения. Если можно считать недостатком необходимость подмотки (наворачивание промасленной пакли) – то это единственный недостаток такого соединения. Но, с другой стороны, наличие пакли только усиливает место скручивания, и делает его более герметичным.

цилиндрическая или коническая трубная резьба

Но не только трубы соединяют скручиванием: часто бывает, что резьбовые соединения используют на любых деталях, имеющих цилиндрическую форму и тонкие стенки изделия. В разрезе трубная винтовая нарезка похожа на равнобедренный треугольник со значением верхнего угла 550 (не путать с 600 в метрической резьбе). Основная характеристика винтовой цилиндрической нарезки условный номинальный диаметр dy, который характеризует качество сборки сантехнических узлов, в отличие от наружного и внутреннего диаметра, отражающих соответствие стандартам.

Под термином «условный диаметр» следует подразумевать значение, определяющее пропускную способность трубы в литрах за час. Сам диаметр на чертежах отображается в дюймах, причем каждое условное значение диаметра должно сопровождаться пояснениями к значениям наружного и внутреннего диаметров.

Скручивание часто используют трубопроводы с резьбой и с диаметром ≤ 6 дюймов. Если требования отличны от первоначальных, то изделия соединяют сваркой.

Цилиндрическая нарезка на чертежах обозначается, как трубная резьба g 1 с пояснениями по классу точности и диаметру резьбы.

Для обеспечения бесперебойной работы ГВС и ХВС часто применяют трубы из чугуна или из стали, на теле которых нарезана трубная стальная резьба. Резьба покрывается тонким слоем стали из-за хрупкости чугуна, и такая нарезка усиливает соединение, делая его намного более долговечным и прочным. Допустимо нареза́ть цилиндрические резьбы на трубные конструкции и детали с диаметром в диапазоне 1/16-6 дюймов.

Дюймовые конические резьбы

Если требуется какая-то более прочная скрутка, то для этой цели оптимально подойдет коническая дюймовая насечка. Такую спираль используют чаще всего в трубопроводных магистралях с высоким давлением транспортируемой среды – газа или жидкостей. Также коническая нарезка хорошо зарекомендовала себя при скручивании металлических труб в подземных трассах магистралей, прокладываемых с большим заглублением.

коническая трубная нарезка

При применении конических насечек места соединений должны обязательно герметизироваться мастиками, битумом или клеевыми составами. Обозначение для наружной винтовой конической нарезки – символ «R», внутренняя насечка обозначается группой символов «Rc». Конусообразная резьба выполняется на элементах конструкций, у которых конечный диаметр меньше начального, то есть, имеет в разрезе вид конуса. Именно из-за конусообразного тела изделия при скручивании элементов резьба деформируется, сжимается и расплющивается, что способствует наибольшей надежности соединения стальных или чугунных конструкций.

С помощью конусной дюймовой насечки соединяются элементы водопроводов, газопроводов и отопительных систем. Широко используется метрический конусный рельеф, отличительной особенностью которого является создание соединений с внешней конической насечкой и внутренней цилиндрической винтовой насечкой.

таблица сравнения дюймовых трубных езьб

Круглые метрические соединения

На детали и элементы конструкций из стекла, керамики, металлокерамики и жести нарезаются выемки круглого сечения. Этот тип скручивания выдерживает огромные механические нагрузки на сжатие, разрыв и боковые усилия. Соединение и разъединение деталей проводится без усилий, что позволяет использовать круглую метрическую насечку много раз. Основной ареал использования вентили, смесители, резьбовые элементы электрических приборов (цоколь ламп, пробок, предохранителей).

Резьба NPSM

Аббревиатурой NPSM обозначается американская цилиндрическая дюймовая нарезка. В продольном разрезе такая выемка в профиле детали выглядит как равносторонний треугольник, то есть, все углы насечки равны 600. Соединение применяется для размеров труб в диапазоне 1/16-24 дюйма. Недостаток: в домашних условиях сделать такую нарезку невозможно.

Примечание

Левая нарезка обозначается группой символов «LH». Дюймовые нарезки классифицируются по классам точности 1-3. Символы «A» и «B» рядом с классом означают наружную или внутреннюю насечку.
